Audi A3 Gabriolet. Руководство - часть 4

14

Складная крыша

430_108

430_107

430_101

При Z-образном складывании брезент
и крышки не используются, за счёт
этого обеспечивается очень быстрое
открывание и закрывание.

Благодаря компактности конструкции
открытая складная крыша не требует
дополнительного места и не
сокращает объём багажного отсека.
Передняя дуга закрывает сложенную
крышу точно на уровне плечевой
линии.

15

Как стандартная полуавтоматическая, так и
устанавливаемая по заказу автоматическая
складная крыша с шумоизоляцией оснащаются
минеральным задним стеклом с обогревом, которое
не боится царапин.

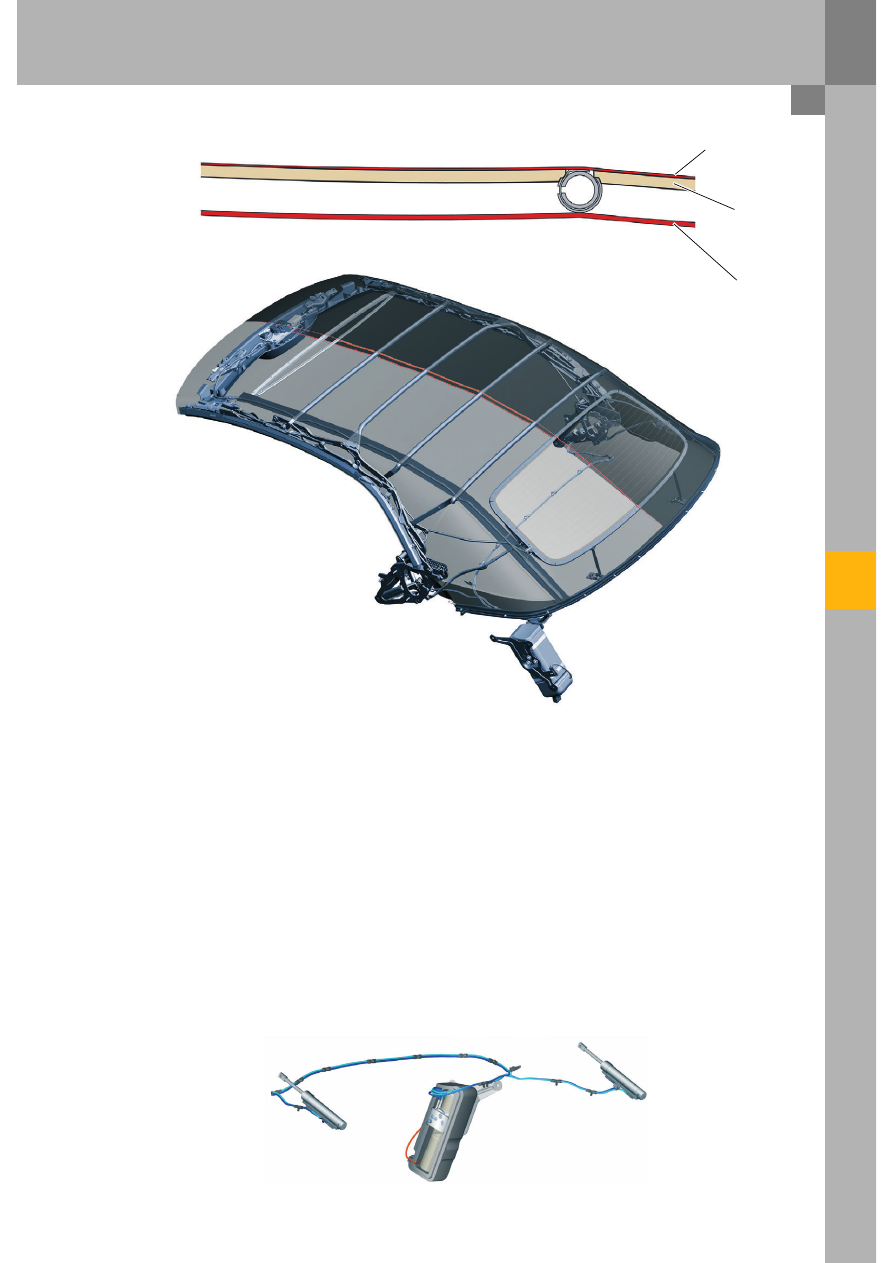

Тент полуавтоматической и автоматической
складной крыши состоит из тех же материалов, что
и на TT Roadster:

–   внешний слой — полимерное волокно

(полиакрилнитрил);

–   средний слой — бутилкаучук;
–   внутренняя обивка — полиэфир.

Гидравлический модуль с рабочим цилиндром

Внутренняя
обивка

Изоляция

Тент складной
крыши

При этом стандартная полуавтоматическая
складная крыша отличается очень хорошей шумо- и
теплоизоляцией.

Тент автоматической складной крыши снабжён
кашированной нетканым материалом
полиуретановой изоляцией толщиной 6 мм, которая
дополнительно повышает уровень тепло- и
шумоизоляции. В обоих вариантах крыша оснащена
внутренней обивкой.

430_104

430_038

16

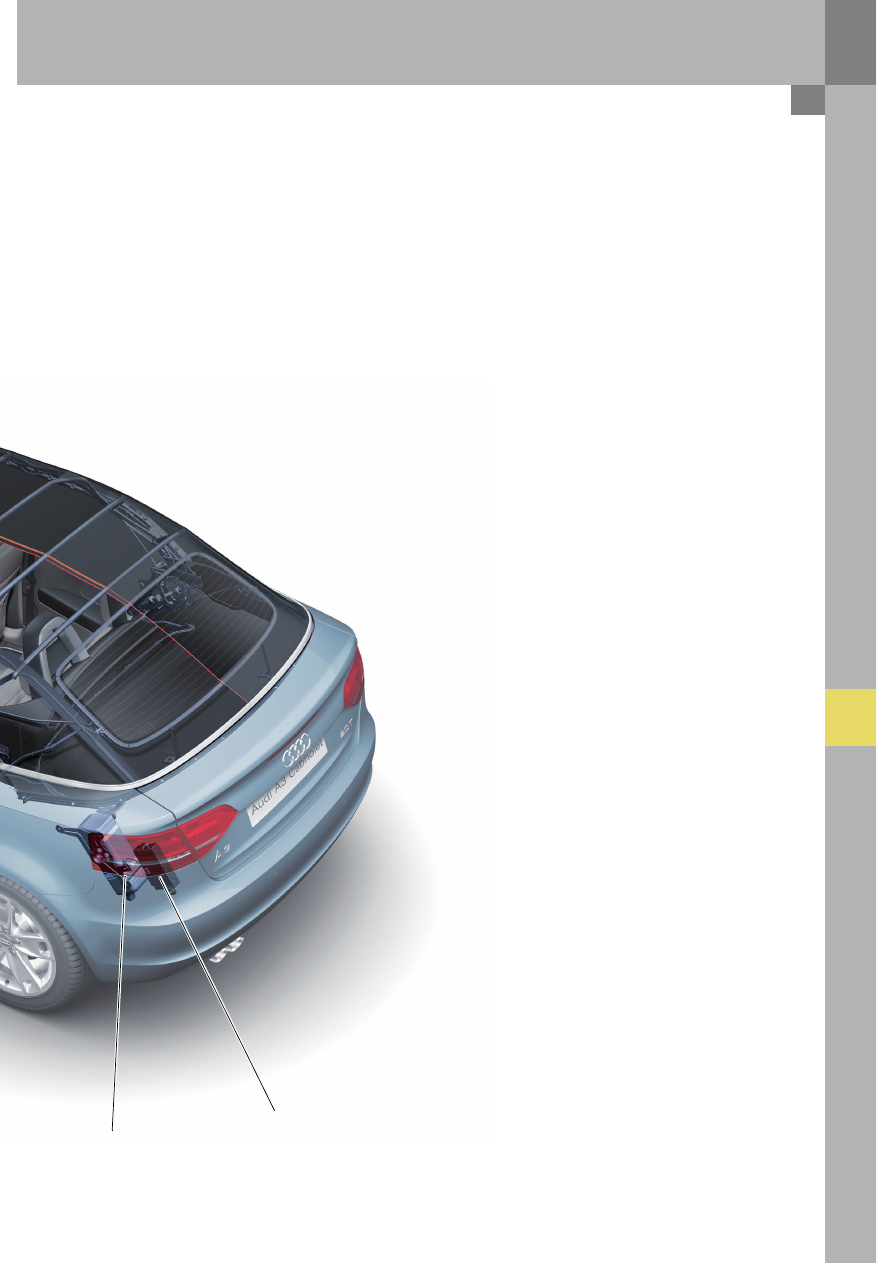

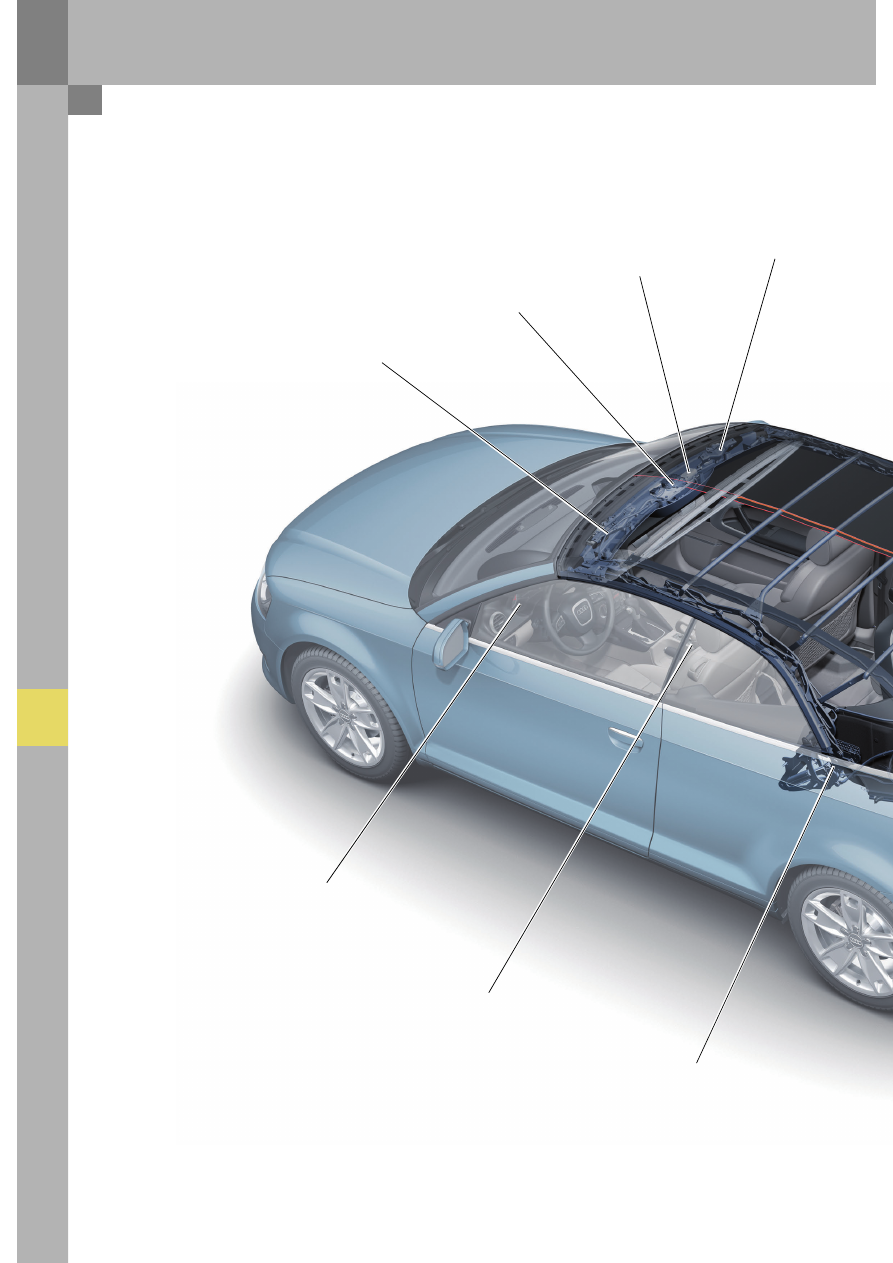

Система управления складной крышей

Расположение компонентов системы

На этих двух страницах показаны узлы, относящиеся к данной системе.

F294**
F295**

V223**

F172
F205*

E137

K215

F170

F171
F202

17

Условные обозначения:

E137

Клавиша управления складной крышей

F170  Правый датчик блокировки складной крыши
F171  Датчик сложенного состояния складной крыши
F172  Передний датчик блокировки складной крыши
F202  Датчик закрытого состояния складной крыши
F205  Датчик разблокированного состояния складной

крыши*

F294  Датчик открытия замков складной крыши**
F295  Датчик закрытия замков складной крыши**

J256  Блок управления привода складной крыши

K215  Контрольная системы привода складной крыши

V118

Гидравлический насос привода складной крыши

V223  Электродвигатель блокировки складной

крыши**

*

Только для полуавтоматической складной
крыши

**

Только для автоматической складной крыши

430_110

V118

J256
