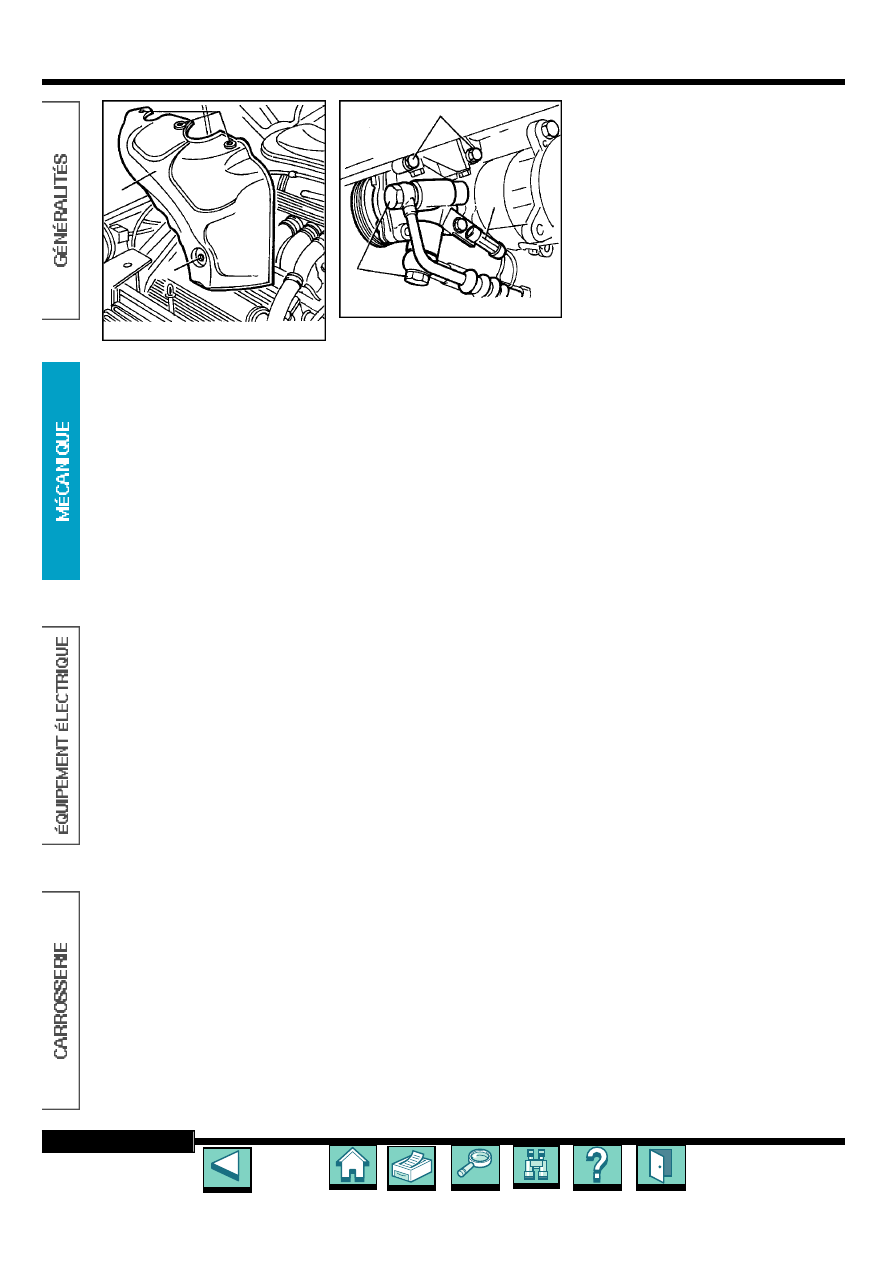

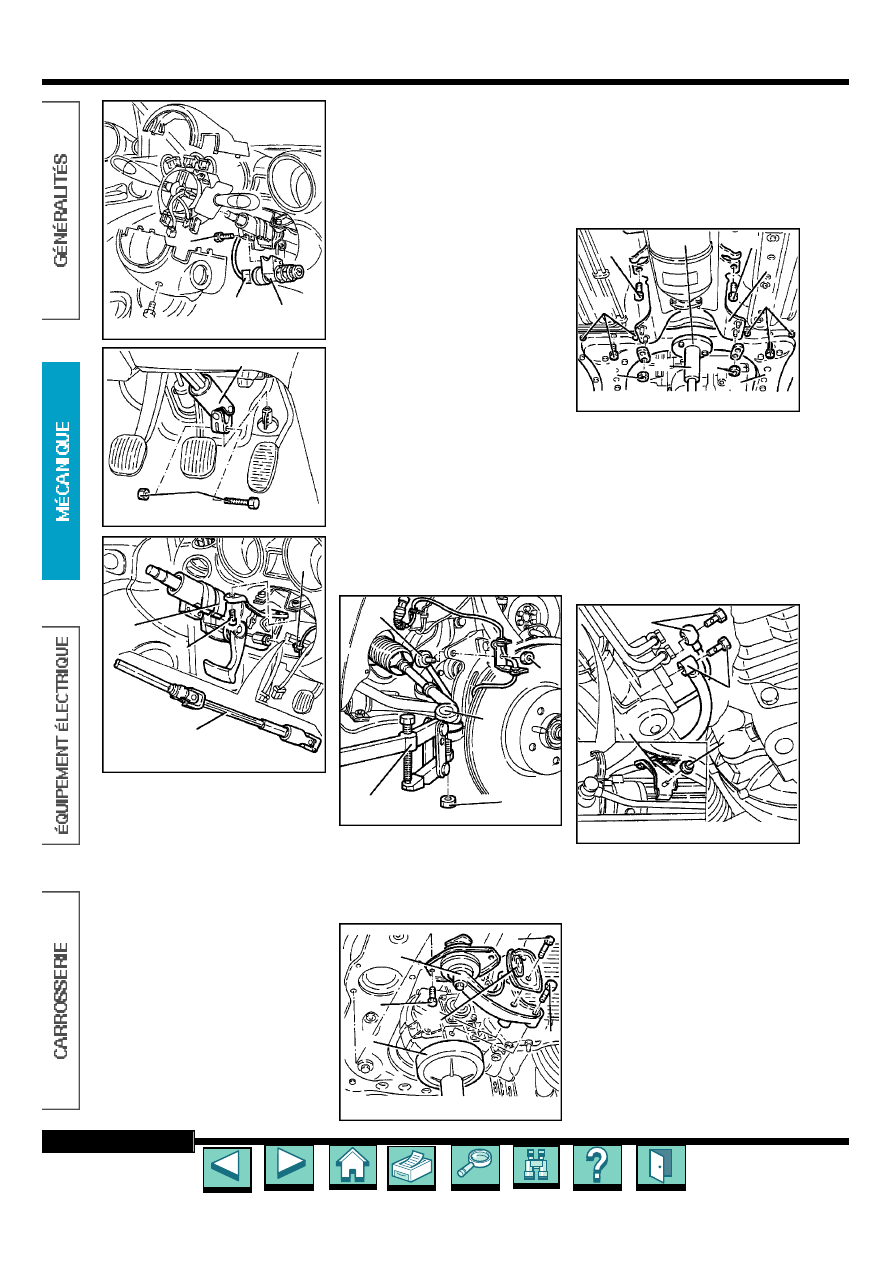

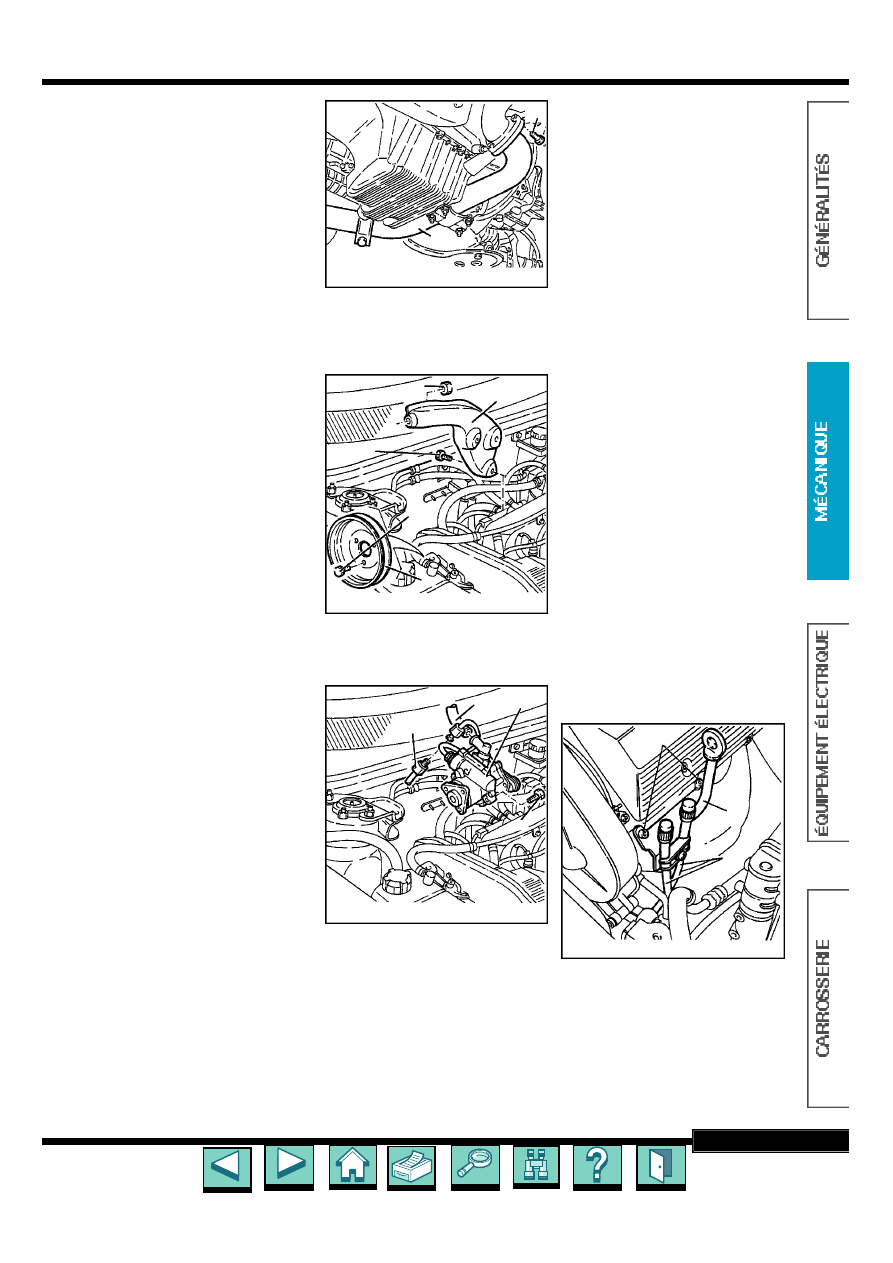

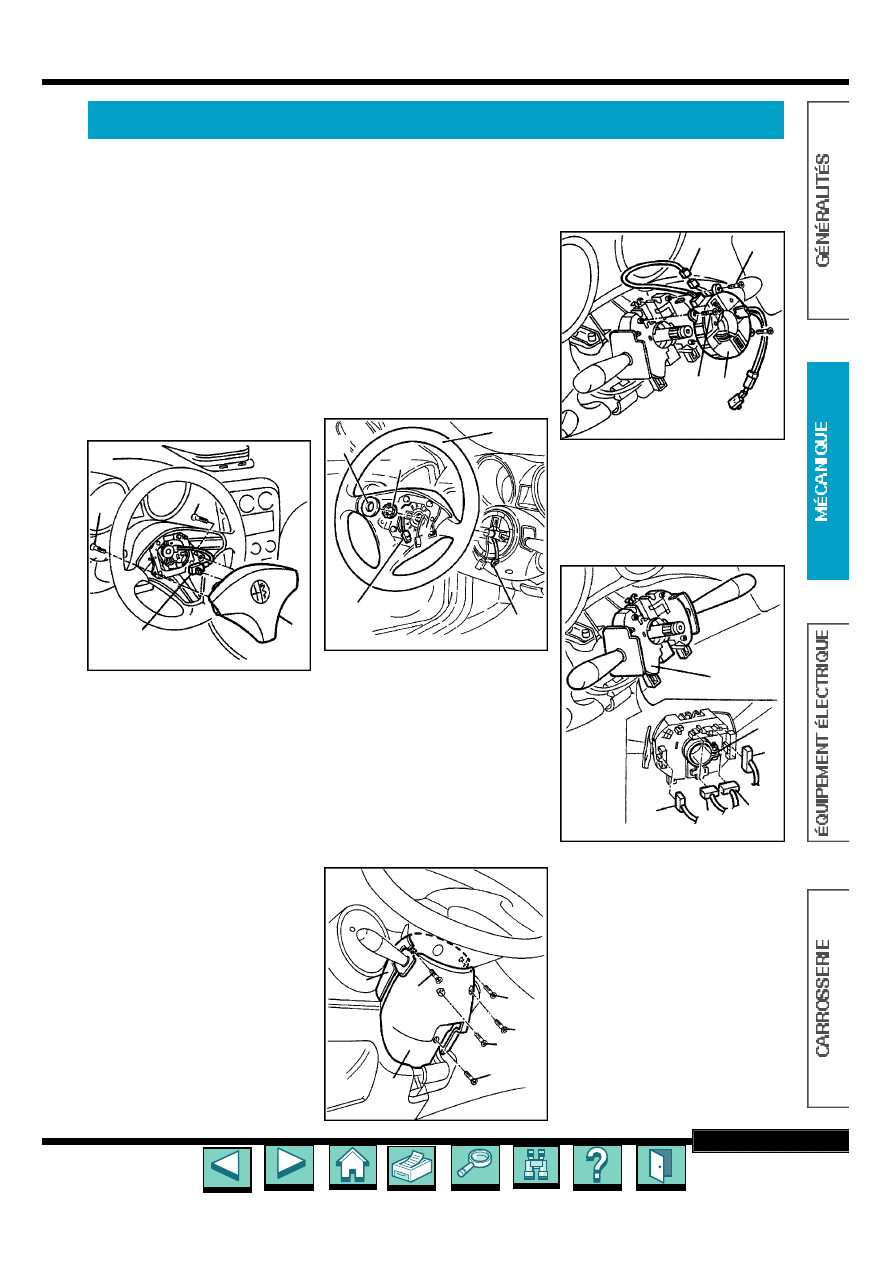

Module airbag Nota : Avant d’effectuer la dépose et la repose du module airbag, effectuer à STOP et l’extraire, • déconnecter et isoler les câbles de la batterie, • attendre 10 minutes avant de procéder. DÉPOSE - Dévisser les vis ( 1 ) (fig.Dir. 1). - Déplacer légèrement le module Airbag ( 2 ). - Déconnecter le raccord électrique ( 3 ). - Placer le module Airbag en le déposant sur une surface libre avec le coussin REPOSE - Observer les précautions suivantes. Nota : • Maintenir le module Airbag avec beaucoup de précaution. • V é rifier que la batterie soit déconnectée. - En cas d’installation d’un nouveau mo- dule, placer les étiquettes dans leurs - Enlever du nouveau module la partie de l’étiquette adhésive pouvant être enle- - Le dossier doit être conservé en vue d’éventuels contrôles. - Avec le module vous est fournie une nouvelle étiquette adhésive à coller sur - Rétablir le raccord électrique. Airbag. - Visser les vis et les bloquer au couple prescrit de 0,8 daN.m . - Reconnecter la batterie. en utilisant Examiner ou autres instru- ments de diagnostic. Volant DÉPOSE - Débrancher la borne ( - ) de la batterie. - Positionner les roues parfa i t e m e n t droites et contremarquer la position du - Enlever la bague de protection ( 1 ) (fig. Dir. 2). - Débrancher les connexions électriques ( 2 ). - Dévisser l’écrou ( 3a ) et enlever le volant ( 3b ). REPOSE - Monter le volant avec les références faites au détachement alignées et le fixe r 4,2 à 5,2 daN.m . - Brancher les connexions électriques. - ) de la batterie. Colonne de direction DÉPOSE - Mettre les roues droites ( 1 ) (fig. Dir. 3). - Déposer le revêtement inférieur ( 2 ). - Dévisser les vis ( 3 ). - Déposer le revêtement supérieur ( 4 ). - Déconnecter le raccord électrique ( 1 ) (fig. Dir. 4). - Dévisser les vis ( 2 ). - Déposer le câble en spirale ( 3 ). - Le câble en spirale est muni d’un dispo- sitif qui bloque automatiquement la - Relâcher la bande de fixatrion ( 1 ) du commodo (fig. Dir. 5). - Déplacer le commodo ( 2 ). - Déconnecter les raccords électriques ( 3a, 3b, 3c et 3d ). - Débrancher la connexion électrique ( 1 ) du commutateur de mise en marche - Dévisser les vis ( 2a ) et enle ver le com- mutateur de mise en marche ( 2b ). - Dévisser le boulon ( 1a ) et débrancher l’arbre inférieur de commande de direc- 1b ) du bôitier de servodirection (fig. Dir. 7). - Enlever le ferme-câble ( 1 ) des calages électriques (fig.Dir. 8). - Dévisser les vis ( 2a ) et enlever le sup- port avec les arbres commande direc- 2b ). - Défiler l’arbre inférieur de commande de direction ( 3 ). page 85 DIRECTION MÉTHODES DE RÉPARATION fig. Dir. 1 fig. Dir. 2 3b 1 2 2 3a fig. Dir. 3 2 3 3 1 1 1 4 1 2 2 3 fig. Dir. 4 fig. Dir. 5 2 1 3b 3c 3a 3d 3 1 1 2 |
