Alfa Romeo 156. Manual - parte 4





Pression dhuile moteur (huile à 90°C)

(en bar) :
• au régime de ralenti............

1,0 à 1,5

• à 4000 tr/mn........................

3,5 à 4,5

Déposer la tuyauterie avant d’échappe-

ment.

Déposer le manomètre et le raccord et

remonter le manocontact.

Remonter la tuyauterie avant d’échap-

pement.

Refroidissement

VIDANGE - REMPLISSAGE

Enlever le bouchon du réservoir d’ex-

pansion.

Soulever la voiture.
Débrancher le manchon de sortie de

liquide de refroidissement du radiateur
et vidanger le liquide dans un récipient
(

1

) (fig. Mot.27).

Rebrancher le manchon.
Baisser la voiture.
Remplir le circuit par l’orifice du réser-

voir d’expansion (env.

6,1 l

).

Mettre le moteur en marche et le porter

à température de fonctionnement.

Laisser le moteur refroidir.
Ajuster le niveau à la marque “MAX”.
Reposer le bouchon du réservoir d’ex-

pansion.

ESSAI D’ÉTANCHEITÉ

Enlever le bouchon du réservoir d’ex-

pansion.

Brancher sur le réservoir la pompe de

contrôle (

1

) (fig. Mot. 28).

Mettre en pression le circuit et vérifier

sur le manomètre que la valeur pres-
crite se maintienne constante (env.

1,08

bar

).

Enlever la pompe de contrôle du réser-

voir d’expansion et la brancher sur le
bouchon  du  réservoir  d’expansion  à
l’aide de l’adaptateur (

1

) (fig. Mot. 29).

Mettre en pression et vérifier sur le

manomètre qu’à la pression de

0,98

bar

, la valve de décharge s’ouvre.

page 13

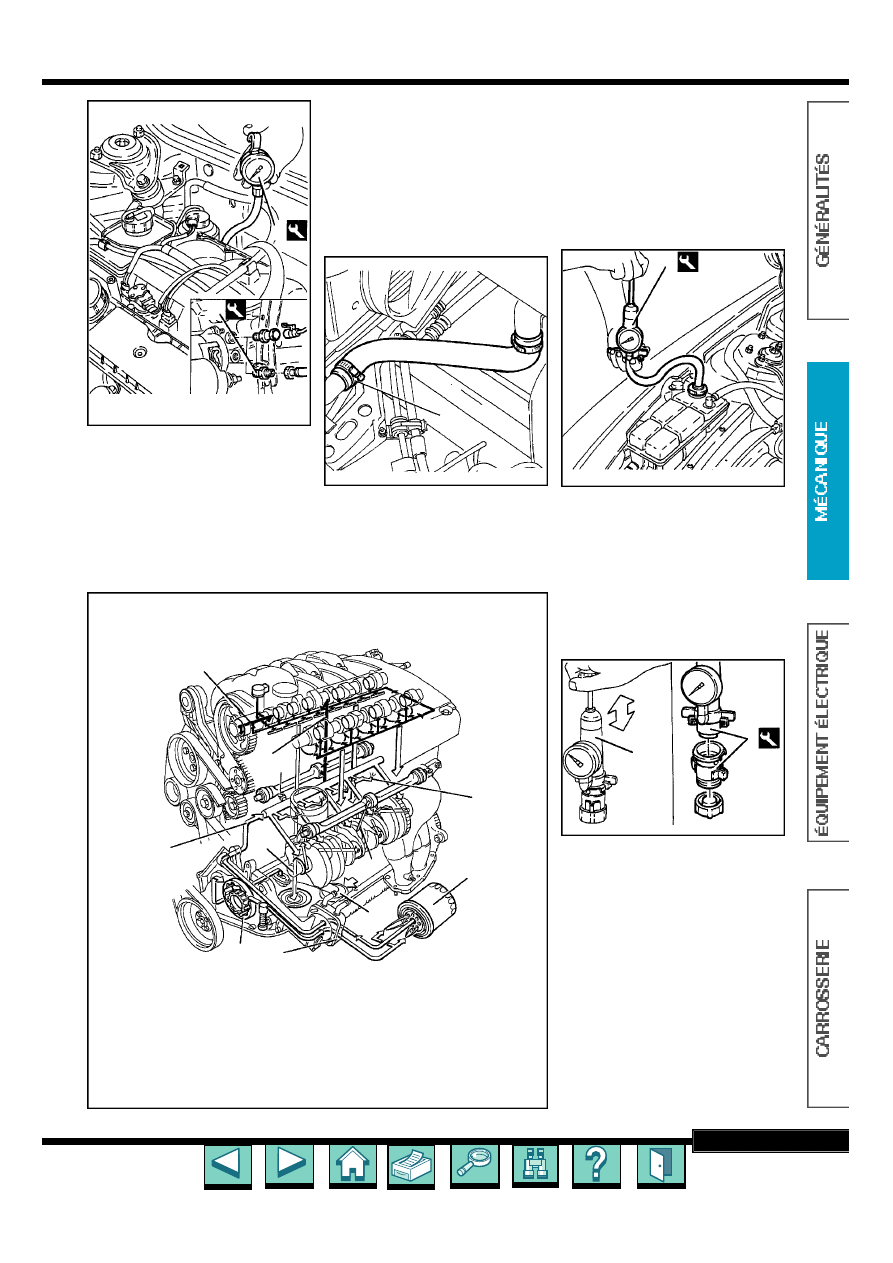

MOTEURS 4 CYLINDRES ESSENCE

SYSTÈME DE LUBRIFICATION MOTEUR

1

Préléveur à grille filtrante

2

Pompe à huile

3

Cartouche filtre huile

4

Echangeur de chaleur (eau/huile)

5

Canalisation longitudinale
principale

6

Gicleurs de refroidissement jupe
pistons

7

Canalisation verticale supports
arbres à cames

8

Canalisation actionnement
déphaseur

9

Rechute d’huile dans carter

10

Interrupteur pour témoin pression
huile moteur

11

Canalisation arbres équilibreurs
(moteur 2.0 l)

fig. Mot. 26

1

2

fig. Mot. 27

1

fig. Mot. 28

fig. Mot. 29

6

8

3

4

2

5

7

1

9

10

11

1

1

2

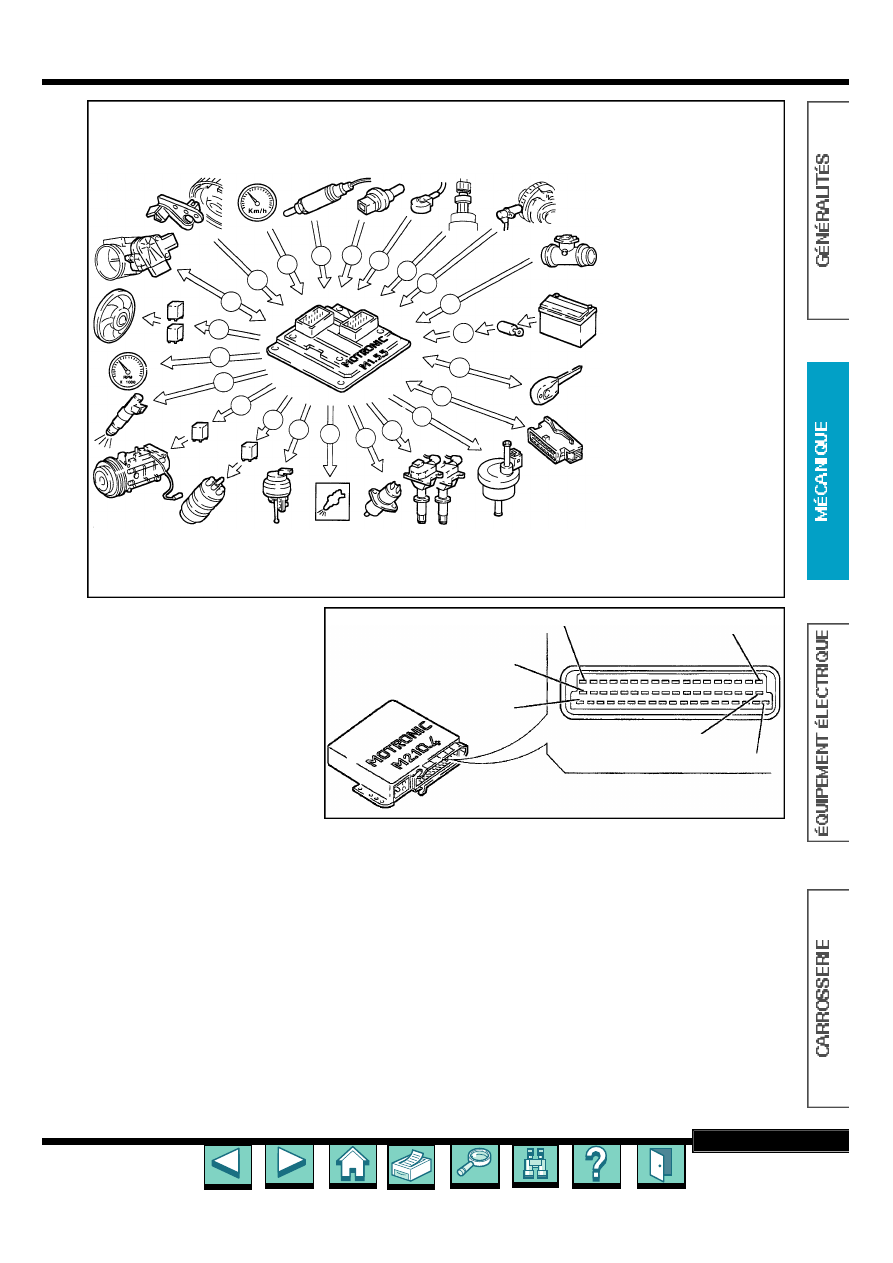

Gestion moteur

Schéma des informations
d’entrée/sortie de la
centrale

page 14

MOTEURS 4 CYLINDRES ESSENCE

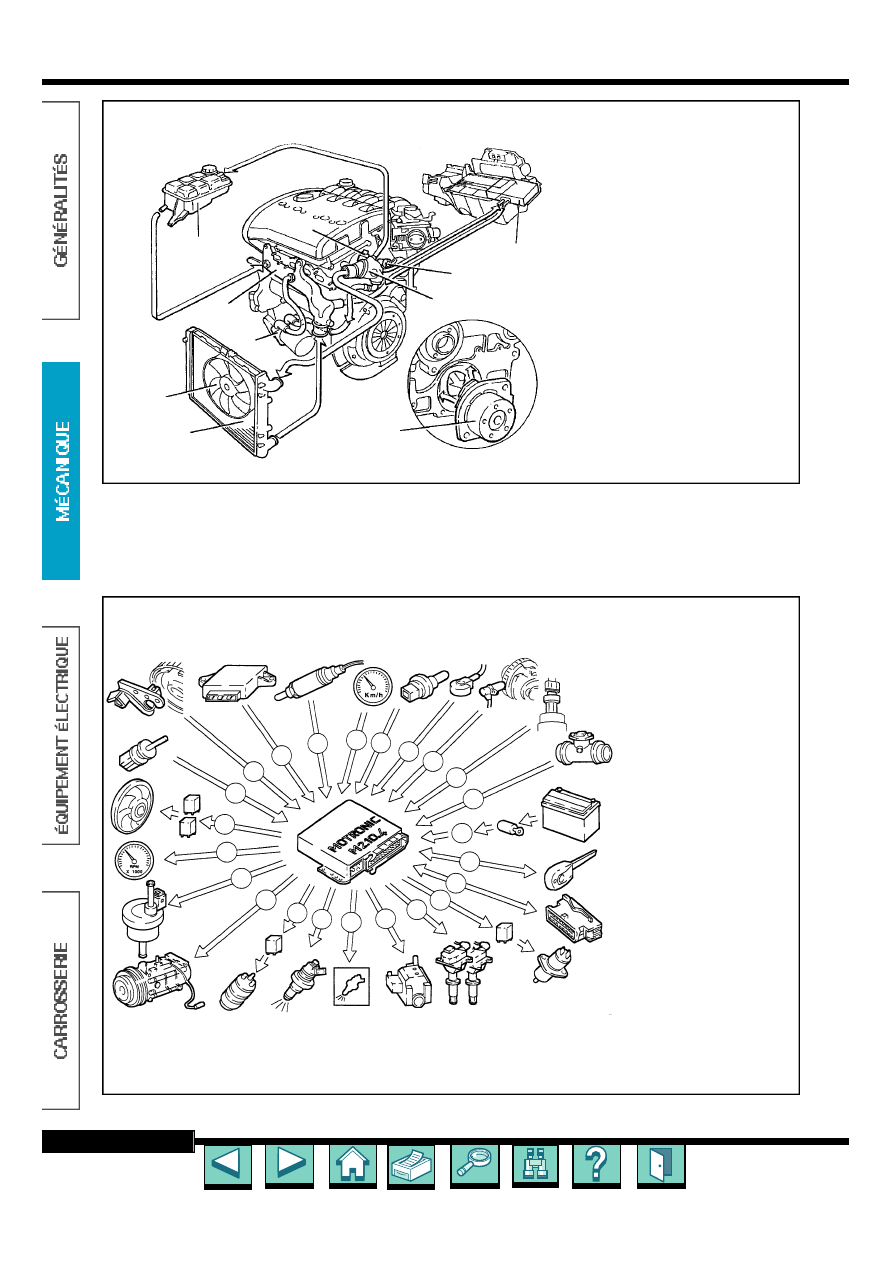

SYSTÈME DE REFROIDISSEMENT MOTEUR

Nomenclature

1

Pompe à eau

2

Transmetteur combiné pour
thermomètre et témoin
température eau moteur

3

Capteur température eau moteur

4

Thermostat

5

Radiateur

6

Electro-ventilateurs

7

Réservoir alimentation

8

Tuyau rigide entrée eau à la
pompe

9

Echangeur eau/huile

10

Groupe réchauffeur

Nomenclature

1

Capteur de température
air aspiré

2

Capteur de phase

3

Potentiomètre position
papillon accélérateur

4

Sonde lambda

5

Tachymètre

6

Capteur de température
eau moteur

7

Capteur de détonation

8

Capteur de tours

9

Quadrinary

10

Débitmètre

11

Batterie

12

Alfa Roméo CODE

13

Prise pour diagnostic

14

Déphaseur

15

Bobine d’allumage

16

Actuateur de ralenti

17

Témoin Check Engine

18

Electro-injecteurs

19

Pompe électrique
carburant

20

Compresseur climatiseur

21

Electrovanne recyclage
vapeurs carburant

22

Compte-tours

23

Electro-ventilateurs

MOTEUR 1.6 l

6

5

1

2

4

8

9

7

10

3

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

Centrale d’injection -
allumage

MOTEUR 1.6 l

La centrale est montée dans l’habitacle

sur le plancher côté passager.

L’adoption de l’Alfa Roméo CODE ne

p e rmet  pas  l’échange  des  centra l e s
entre les voitures.

1

Commande bobine d’allumage - cyl.
1 et 4

2

Masse d’allumage

3

Commande télérupteur pompe essence

4

Commande actuateur ralenti
constant - ouverture

5

Commande électrovanne d’éva p o ra t i o n

6

Signal compte-tours

7

Signal mesureur du débit de l’air
(débitmètre)

8

Signal phase moteur

9

Signal tachymètrique

10

Masse sonde lambda

11

Signal détonation moteur

12

Tension stabilisée (5V) pour capteurs

13

N.C.

14

Masse pour électro-injecteurs

15

N.C.

16

Commande électro-injecteurs cyl. 3

17

Commande électro-injecteurs cyl. 1

18

Alimentation directe

19

Masse protection électronique

20

Commande bobine d’allumage - cyl.
3 et 2

21

Commande bobine d’allumage - cyl.
4 et 1

22

Commande actuateur ralenti
constant - fermeture

23

N.C.

24

Masse pour stades de fin

25

Commande 2° vitesse électro-venti-
lateur de refroidissement

26

Commande 1° vitesse électro-venti-
lateur de refroidissement

27

Alimentation “sous clé”

28

Signal quantité d’oxygène

29

N.C.

30

Masse électronique pour capteurs

31

N.C.

32

Commande télérupteur compresseur
climatisation

33

N.C.

34

Commande électro-injecteur cyl. 2

35

Commande électro-injecteur cyl. 4

36

Commande télérupteur principal

38

Commande bobine d’allumage cyl. 2
et 3

39

N.C.

40

Demande enclenchement compresseur

41

N.C.

42

N.C.

43

Demande enclenchement 2° vitesse
é l e c t r o - ventilateur de refroidissement

44

Demande enclenchement 1° vitesse
é l e c t r o - ventilateur de refroidissement

45

Signal température eau moteur

46

N.C.

47

Raccordement avec Alfa Roméo
CODE

48

Signal nombre de tours et P.M.S.

49

Signal nombre de tours et P.M.S.

50

N.C.

51

Commande témoin “chek engine”

52

Commande déphaseur

53

Signal position papillon accélérateur

54

Signal température air aspiré

55

Raccordement diagnostic (ligne K)

page 15

MOTEURS 4 CYLINDRES ESSENCE

Nomenclature

1

Pompe électrique carburant

2

Compresseur climatiseur

3

Electro-injecteurs

4

Compte-tours

5

Electro-ventilateurs

6

Actuateur de ralenti

7

Capteur de phase

8

Tachymètre

9

Sonde lambda

10

Capteur de température
liquide de refroidissement

11

Capteur de détonation

12

Quadrinary

13

Capteur de tours

14

Débitmètre

15

Alfa Roméo CODE

16

Batterie

17

Prise pour diagnostic

18

Electrovanne recyclage
vapeurs carburant

19

Bobine d’allumage

20

Déphaseur

21

Témoin Chek Engine

22

Electrovanne collecteur
d’admission modulaire

MOTEURS 1.8 et 2.0 l

9

10

11

12

13

14

15

16

17

18

19

20

21

22

1

2

3

4

5

8

7

6

38

37

19

55

20

1

MOTEURS 1.8 et 2.0 l

La centrale est montée sur le boîtier

papillon et elle résiste aux températures
élevées.

La mémoire de la centrale est du type

“flash e.p.r.o.m.” c’est à dire qu’elle est
r e p r o gra m m a ble  de  l’ex t é rieur  sans
intervenir sur l’hardware.

L’adoption de l’Alfa Roméo CODE ne

permet pas l’échange de centrale entre
les voitures.

A1

Alimentation capteur (débitmètre)

A2

Signal compte-tours

A3

Commande télérupteur pompe car-
burant

A4

Commande télérupteur 2° vitesse élec-
t r o -ventilateur de refroidissement

A5

N.C.

A6

N.C.

A7

Alimentation télérupteur principal

A8

Alimentation sous clé

A9

Commande télérupteur principal

A10

N.C.

A11

Raccordement diagnostic (ligne K)

A12

Témoin Chek Engine

A13

Commande télérupteur 1° vitesse élec-
t r o -ventilateur de refroidissement

A14

N.C.

A15

N.C.

A16

Raccordement Alfa Roméo CODE

A17

Alimentation (télérupteur principal)

A18

Alimentation directe (batterie)

A19

Commande télérupteur compresseur
de climatisation

A20

Signal débitmètre

A21

N.C.

A22

N.C.

A23

N.C.

A24

N.C.

A25

N.C.

A26

N.C.

A27

Signal capteur tachymétrique

A28

N.C.

A29

Masse capteurs

A30

Signal capteur température air

A31

Interrupteur demande climatisation

A32

N.C.

A33

N.C.

A34

Demande enclenchement électro-
ventilateurs 1° vitesse

A35

Demande enclenchement électro-
ventilateurs 2° vitesse

A36

N.C.

A37

N.C.

A38

N.C.

B1

Masse capteurs

B2

Signal capteur de détonation

B3

N.C.

B4

Signal potentiomètre position
papillon

B5

Signal capteur température liquide
de refroidissement

B6

Commande électro-injecteur cyl. 1

B7

Commande électro-injecteur cyl. 4

B8

Signal de réchauffement sonde
lambda

B9

Commande bobine d’allumage cyl.3

B10

Commande bobine d’allumage cyl.2

B11

Signal capteur de détonation

B12

N.C.

B13

Signal potentiomètre papillon

B14

N.C.

B15

Signal interrupteur ralenti

B16

Commande électro-injecteur cyl. 3

B17

Commande électro-injecteur cyl. 2

B18

N.C.

B19

N.C.

B20

N.C.

B21

Masse de référence sonde lambda

B22

Signal capteur de tours moteur

B23

Signal capteur de phase

B24

Commande actuateur déphaseur

B25

N.C.

B26

Commande actuateur papillon

B27

N.C.

B28

N.C.

B29

Alimentations capteurs

B30

Sonde lambda

B31

N.C.

B32

Signal capteur de tours moteur

B33

Commande électrovanne collecteur
d’admission modulaire

B34

Commande électrovanne récupéra-
tion des vapeurs carburant

B35

Commande actuateur papillon

B36

N.C.

B37

Commande bobine d’allumage cyl.2

B38

Commande bobine d’allumage cyl.1

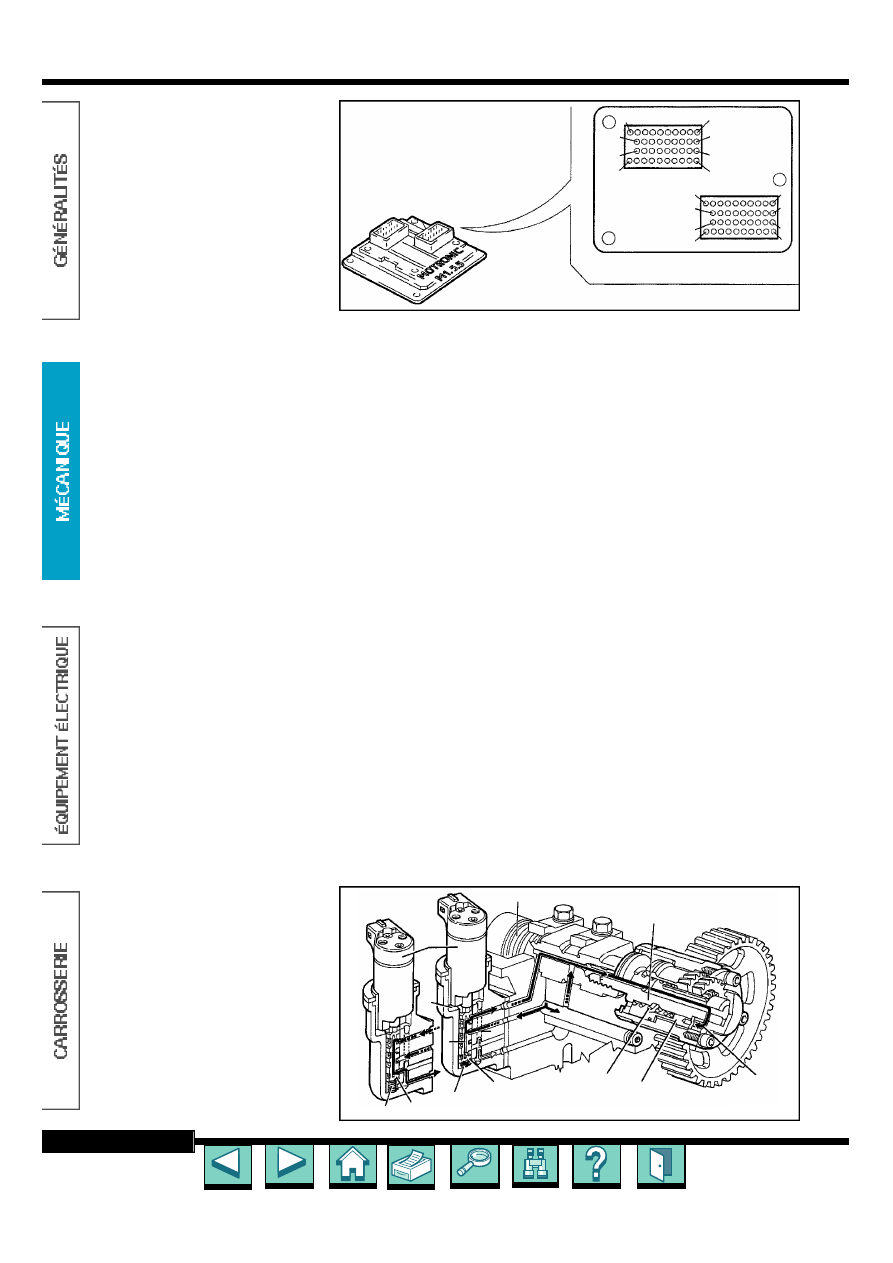

Déphaseur

Directement commandé par la centrale

d’injection, le déphaseur sert à varier le
calage des soupapes d’admission en
fonction de la charge et du régime
requis au moteur.

FONCTIONNEMENT EN
PHASE FERMÉE (PF)

Quand la phase fermée est demandée

(ralenti et zone de puissance maxi-
mum), l’électro-aimant (

1

) est désex-

cité, donc le tiroir de la soupape (

2

)

poussé par le ressort antagoniste (

3

),

reste soulevé, empêchant ainsi à l’huile
qui arrive de la canalisation (

A

), d’at-

teindre le déphaseur (fig. Mot. 30).

- Dans ce cas, le calage des soupapes

d’admission reste inaltéré (fermé).

FONCTIONNEMENT EN
PHASE OUVERTE (PO)

Quand la phase ouverte est demandée

(régimes moyens à couple élevé), l’élec-
tro-aimant (

1

) est excité, poussant ainsi

le tiroir de la soupape vers le bas (

2

).

Dans cette position, l’huile provenant de

la canalisation (

A

) entre dans la cham-

bre (

B

) du piston puis, à tr avers un trou

spécial, dans le canal (

C

) obtenu à l’in-

térieur de celui-ci.

L’huile ne peut sortir de ce canal qu’à

travers le trou supérieur (en communi-
cation avec le tuyau (

D

) d’amenée de

l’huile au déphaseur) car le trou infé-
rieur, suite à l’abaissement du tiroir de
la soupape (

2

), n’est plus en communi-

cation avec le tuyau d’échappement
(

E

).

A travers les tuyaux (

D

) et (

F

), l’huile

arrive dans la chambre (

G

) en dépla-

çant axialement vers le moteur le piston
(

4

) qui, étant muni de l’extérieur d’une

denture  hélicoïdale,  est  contraint  de
tourner dans le sens des aiguilles d’une
montre.

Grâce au profil cannelé à dents droites,

sa rotation est transmise au pignon (

5

)

qui, vissé sur la tige filetée de l’arbre à
cames (

6

), transmet la rotation à celui-

ci, variant ainsi de

25°

moteur le calage

des soupapes d’admission.

page 16

MOTEURS 4 CYLINDRES ESSENCE

1

11

20

29

19

28

38

B

10

29

20

11

1

38

28

19

10

A

fig. Mot. 30

3

2

3

2

6

5

7

4

G

1

FC

FA

H

C

A

D

A

B

E

D

L





















Content   ..  1  2  3  4  5  ..
