5.2.
ЭЛЕКТРОВОЗ ВЛ-11. ЭЛЕКТРОМАГНИТНЫЕ КОНТАКТОРЫ ТИПА МК-15-01 И МК-009
(обозначение в схеме К52 и К54)
Служат для управления электрическими печами. Устроены аналогично контакторам МК-310 и МК-10, но не имеют системы дугогашения, так как номинальный ток цепи электропечей 1,4 ампера. При таком токе система дугогашения неэффективна, т.к. для создания требуемого магнитного дутья потребуется изготовить дугогасительную катушку с очень большим количеством витков
Основные тех. данные:
Ток номинальный, А 1,4
Разрыв контакторов, мм 28-34
Провал контакторов, мм 5-7
Нажатие контакторов, кг не менее 0,8
В контакторах такого типа для гашения дуги применяют двойной разрыв дуги. Возникшие при этом дуги между двумя парами контактов растягиваются теплым потоком воздуха, охлаждаются притоком воздуха снизу и гаснут.
|
|
Рисунок 33. Электромагнитный контактор МК-15-01
1 – держатель неподвижного контакта, 2 – вертикальная стойка, 3 – изоляционная стойка, 4 – асбоцементные перегородки, 5 – подвижный контакт, 6 – притирающие пружины, 7 – держатель подвижного контакта. |
Для обеспечения двойного разрыва дуги изменена конструкция контактной системы. К вертикальной стойке 2 закреплены держатели неподвижных контактов 1. На изоляционном рычаге якоря закреплен плоский держатель 7 подвижных контактов 5 с притирающими пружинами 6. Контакты соединены между собой медным шунтом.
Контакты отделяются от внешней среды и друг от друга пакетом, состоящим из трех асбоцементных пластин, соединённых между собой. Пакет имеет ось вращения и пружинную защелку. Блокировок контактор не имеет. Номинальное положение в схеме такое же, как и у всех контакторов.
5.3. ЭЛЕКТРОВОЗ ВЛ-11. ЭЛЕКТРОМАГНИТНЫЙ КОНТАКТОР ТИПА ТКПМ
(Схемное обозначение К3, К4, К63)
Электромагнитные контакторы предназначены для замыкания и размыкания многоамперных низковольтных цепей электровоза. Применяют электромагнитные контакторы ТКПМ-111 и ТКПМ-131.
Конструкция. Контакторы ТКПМ-111 (рисунок 34) представляют собой магнитную систему клапанного типа. Ярмо 14 состоит из угольника с приклепанным к нему сердечником 13 и планкой 15. На сердечнике ярма установлена включающая катушка 12, а на угольнике с помощью скобы 11 установлен якорь 10. На якоре закреплена изоляционная колодка 6, несущая главный подвижной контакт 6. Неподвижный контакт 5 с дугогасительной системой собран на основании 1 и прикреплен к угольнику ярма.
Их технические данные следующие:
|
Наименование параметра |
Тип контактора |
|
|
ТКПМ-111-21, ТКПМ-111-22 |
ТКПМ-131-17 |
|
|
Номинальное напряжение включающей катушки, В |
50 |
50 |
|
Коммутируемый ток, А , . |
80/25* |
80 |
|
Число главных контактов |
1 |
2 |
|
Раствор главных контактов, мм |
8 |
8 |
|
Провал главных контактов, мм |
4 |
4 |
|
Нажатие главных контактов, Н: |
|
|
|
начальное |
2,5 |
2,5 |
|
конечное |
7 |
7 |
|
Число замыкающих вспомогательных контактов |
2 |
2 |
|
Раствор вспомогательных контактов, мм |
6 |
6 |
|
Провал вспомогательных контактов, мм |
2,5 |
2,5 |
|
Нажатие, вспомогательных контактов, Н: |
|
|
|
начальное |
0,6 |
0,6 |
|
конечное |
1,5 |
1,5 |
|
Масса, кг |
4 |
5 |
* В числителе для контактора ТКПМ-111-21, а в знаменателе — для контактора ТКПМ-111-22.
Дугогасительная система состоит из дугогасительной катушки 3, полюсов 4 и камеры 2. На якоре прикреплена металлическая планка 9, один конец которой является опорой главной пружины 7, а другой — приводом электрических вспомогательных контактов.
При подаче напряжения на катушку в ее магнитной системе возникает магнитный поток, который притягивает якорь к сердечнику ярма и контакты замыкаются.
В эксплуатации электромагнитный контактор рекомендуется осматривать не реже одного раза в месяц при полном отключении его от сети. При осмотре проверяют затяжку винтов и отсутствие, механических заеданий.
|

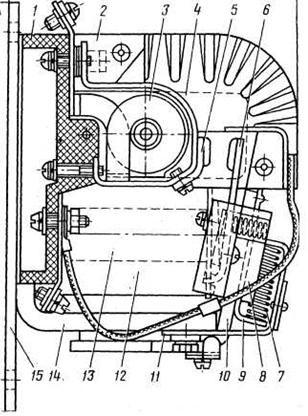

Рисунок 34. Электромагнитный контактор ТКПМ-111 |
Смещение подвижного контакта относительно неподвижного в любом направлении
допускается не более
