2.4.6.2   Монтаж фланцевой модели расходомера с поддержкой ОНТ с обратной стороны (Flange), представленной на рисунке 2.24, проводить в следующей последовательности:

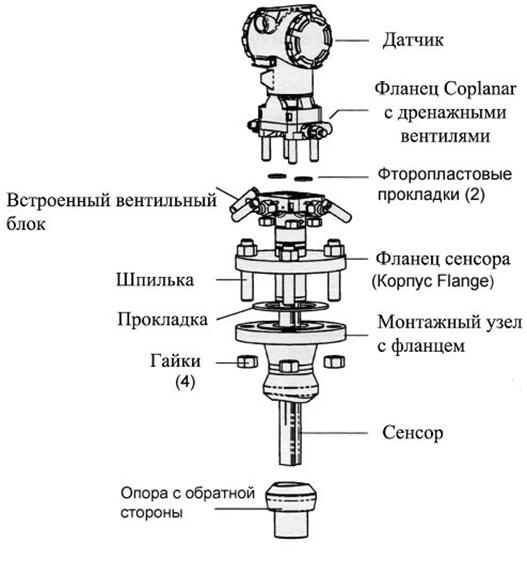

Рисунок 2.24 – Компоненты расходомера фланцевой модели (Flange)

– шаг 1. Провести операции, указанные в 2.4.6.1 шаги 1, 2, шаг 3 (пункты 1)-3);

– шаг 2. Просверлить второе отверстие диаметром, определенным в шаге 1, расположив его точно напротив первого. Для этого:

-      измерить длину окружности трубы рулеткой, мягкой проволокой или струной (для более точного измерения измерительный инструмент должен быть перпендикулярен оси потока);

-      разделить измеренную длину окружности на два, чтобы определить расположение центра второго отверстия;

-      отложить вычисленное значение от центра первого отверстия. Отметить центр второго отверстия;

-      просверлить отверстие;

ВНИМАНИЕ: ДЛЯ СВЕРЛЕНИЯ ОТВЕРСТИЯ НЕ ИСПОЛЬЗОВАТЬ ГАЗОВУЮ РЕЗКУ!

-      после сверления удалить заусенцы с внутренней стороны трубы.

шаг3. Проверить приварной узел. Для этого:

1)    собрать вместе ОНТ, монтажный фланец, опору с противоположной стороны, прокладку и шпильки в соответствии с рисунком 2.24;

Примечания

1       Для “резьбового” типа опоры с противоположной стороны в соответствии с рисунком 2.25 необходимо закрутить до упора заглушку опоры в фитинг опоры. Информация о том, является ли тип опоры резьбовой можно определить из условного обозначения расходомера. “Резьбовая” опора имеет код С (таблица Г.12 приложения Г). Такой вид опоры обычно используется для первого и второго типов ОНТ. Тип ОНТ указан в паспорте на расходомер. Тип ОНТ можно также определить по структуре условного обозначения расходомера в соответствии с кодом 11 (таблица Г.10 приложения Г);

Рисунок 2.25 – “Резьбовая” опора с противоположной стороны

2       Для “сварного” типа опоры с противоположной стороны в соответствии с рисунком 2.26 необходимо прихватить сваркой в одной точке заглушку опоры к фитингу опоры таким образом, чтобы иметь возможность снять заглушку. Информация о том, является ли тип опоры сварной, можно определить из условного обозначения расходомера. “Сварная” опора имеет код D (таблица Г.12 приложения Г). Такой вид опоры обычно используется для третьего типа ОНТ. Тип ОНТ указан в паспорте на расходомер. Тип ОНТ можно также определить по структуре условного обозначения расходомера в соответствии с кодом 11 (таблица Г.10 приложения Г);

Рисунок 2.26 – “Сварная” опора с противоположной стороны

3       Цилиндрический конец ОНТ, предназначенный для размещения в опоре, должен полностью касаться упора опоры;

2)    вручную подтянуть болты, чтобы ОНТ была отцентрирована внутри монтажного оборудования;

3)    проверить соответствие собранного узла Вашему трубопроводу. Для этого:

                   а) вставить линейку, брусок или жесткую проволоку через оба отверстия трубы до касания линейки внешней кромки отверстия как показано на рисунке 2.27, измерить и записать полученное расстояние;

Рисунок 2.27 – Измерение наружного диаметра трубы в месте установки фланца и опоры с противоположной стороны

                   б) измерить и записать расстояние от верхней плоскости заглушки опоры до первого отверстия ОНТ в соответствии с рисунком 2.28;

Рисунок 2.28 – Измерение расстояния от верхней плоскости заглушки опоры до первого отверстия ОНТ

Расстояние, полученное в перечислении а) должно быть больше на 7 мм, чем расстояние, полученное в перечислении б).

Примечание – Если расстояние, полученное в перечислении а) больше расстояния, полученного в перечислении б) менее чем 7мм необходимо сравнить размеры Вашей трубы и толщину ее стенки с Вашими данными и данными паспорта на расходомер. В случае несоответствия обратиться на предприятие-изготовитель;

– шаг 4. Приварить монтажное оборудование. Для этого:

1)  установить монтажный узел с фланцем соосно просверленному отверстию (ось отверстия должна совпадать с центральной осью монтажного узла) и прихватить узел к трубе сваркой, например в двух точках с шагом в 180°. Фланец монтажного узла должен быть ориентирован относительно трубы так, чтобы его отверстия составляли угол 45° относительно оси трубы в соответствии с рисунком 2.29;

Рисунок 2.29 – Ориентация фланцев монтажного узла с четырьмя и восьмью отверстиями под крепление

Примечания

1       Вместо оси просверленного отверстия обычно используется ось сечения трубы, проходящая через центр этого отверстия.

2       Необходимо прихватить монтажный узел сваркой таким образом, чтобы иметь возможность силовым воздействием (например, ударом молотка) на его наружную поверхность перемещать вдоль поверхности трубы;

2) проверить правильность установки монтажного узла относительно оси трубы и оси отверстия при помощи уголков и уровней в соответствии с рисунком 2.30.

Примечание – Для проверки можно воспользоваться как жидкостным так и маятниковым уровнем. Маятниковый уровень использовать при установке монтажного узла под углом к горизонту.

Если монтажный узел установлен правильно (отклонения лежат в пределах, показанных на рисунке 2.1 и в соответствии с 2.2.5-2.2.8), завершить приварку, иначе откорректировать положение монтажного узла относительно трубы путем силового сдвига монтажного узла перед окончательной сваркой;

Рисунок 2.30 – Проверка правильности установки монтажного узла

3)  установить узел опоры соосно просверленному отверстию (ось отверстия должна совпадать с осью фитинга опоры согласно рисунку 2.16) и прихватить его к трубе сваркой, например, в двух точках с шагом 180°.

Примечание – Необходимо прихватить опору сваркой таким образом, чтобы иметь возможность силовым воздействием (например, ударом молотка) на ее наружную поверхность перемещать вдоль поверхности трубы.

Вставить ОНТ в монтажный узел с фланцем и убедиться, что цилиндрический конец ОНТ совпадает с отверстием в заглушке опоры.

Примечания

1 Для “сварного” типа опоры с противоположной стороны в соответствии с рисунком 2.26 необходимо снять заглушку опоры с фитинга опоры.

2 Для “резьбового” типа опоры с противоположной стороны в соответствии с рисунком 2.25 необходимо открутить заглушку опоры с фитинга опоры.

Если узел опоры установлен правильно, удалить ОНТ и завершить сварку фитинга опоры, иначе откорректировать положение опоры путем силового сдвига перед окончательной приваркой.

Примечание – Для предотвращения сильного перегрева необходимо остудить монтажное оборудование, прежде чем перейти к следующему шагу.

– шаг 5. Вставить ОНТ в трубу. Для этого:

1)  установить ОНТ в монтажный узел, предварительно установив прокладку, расположенную между фланцем сенсора и монтажным узлом в соответствии с рисунком 2.24. Закрепить монтажный узел с ОНТ, используя шпильки, гайки и шайбы, входящие в комплект расходомера;

2)  затянуть гайки поочередно, крест-накрест для равномерного сжатия прокладки;

3)  для “резьбового” типа опоры с противоположной стороны вкрутить заглушку опоры в фитинг опоры в соответствии с рисунком 2.25. При этом резьбу необходимо уплотнить герметиком, например, лентой ФУМ ТУ 6-05-1388;

4)  для “сварного” типа опоры вставить заглушку опоры в фитинг опоры и сварить по контуру в соответствии с рисунком 2.26;

5)  провернуть корпус Flange c ОНТ в соответствии с рекомендациями 2.2.9;

6)  закрыть до упора вентили УВ, ВВД и ВНД для трехвентильного блока; закрыть вентили ДВ, ВВД, ВНД, УВВД и УВНД для пятивентильного блока в соответствии с рисунком 1.2;

Примечание – Информация о том, является ли модель расходомера моделью c трехвентильным или пятивентильным блоком, указана при заказе в опросном листе на расходомер в соответствии с приложением Б. Это можно также определить визуально по количеству вентилей или по структуре условного обозначения расходомера в соответствии с кодом 22 (F1-F3 – трехвентильный блок, F5-F7 – пятивентильный блок) таблицы Г.22 приложения Г.

7)  запустить расход среды

Примечание – При наличии признаков утечки среды подтянуть гайки, но не более чем на четверть оборота во избежание деформации ОНТ. Если утечки не прекращаются извлечь корпус Flange c ОНТ, предварительно осуществив дренаж трубопровода, и повторить пункты 1), 2), 5)–7) шага 5

– шаг 6. Установить датчик давления в зависимости от вида монтажа:

1)  Интегральный монтаж:

Примечание – Необходимо пропустить этот шаг, если датчик давления уже установлен на ОНТ.

Провести операции для интегрального монтажа, указанные в 2.4.6.1 шаг 6;

2)    Удаленный монтаж при температуре измеряемой среды ниже 120°С. Общая информация по данному типу монтажа приведена в п. 2.3.4. При этом необходимо:

а) при измерении расхода жидкости и пара с температурой ниже 120°С расположить датчик ниже ОНТ в соответствии с рисунком 2.31 для того, чтобы воздух не проникал в импульсные линии и датчик. При этом должен быть обеспечен наклон импульсных трубок в соответствии с п. 2.3.4;

б) при измерении расхода газа с температурой ниже 120°С расположить датчик выше ОНТ в соответствии с рисунком 2.32 для того, чтобы избежать попадания конденсата в импульсные трубы и датчик. При этом должен быть обеспечен наклон импульсных труб в соответствии с п.2.3.4;

Рисунок 2.31 – Расположение датчика давления относительно трубопровода при измерении расхода жидкости и пара при температуре ниже 120°С в вертикальных и горизонтальных трубопроводах

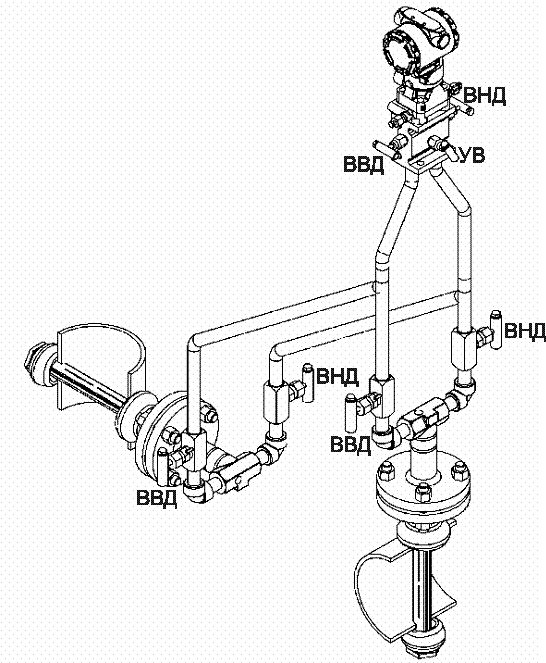

Рисунок 2.32 – Расположение датчика давления относительно трубопровода при измерении расхода газа в вертикальных и горизонтальных трубопроводах

3)       Удаленный монтаж при температуре измеряемой среды выше 121°С. Общая информация по данному типу монтажа приведена в п. 2.3.4. При этом необходимо:

а) при измерении расхода жидкости и пара с температурой выше 121°С расположить датчик ниже ОНТ в соответствии с рисунком 2.33. Измеряемая среда не должна контактировать с датчиком, поэтому перед подачей давления необходимо заполнить импульсные линии и датчик холодной водой, используя два тройника;

б) при измерении расхода газа с температурой выше 121°С расположить датчик выше ОНТ в соответствии с рисунком 2.32.
