Эксплуатация контроллера Мираж-GSM-AX4-01

1. Постановка объекта на охрану




   1. Стандартная постановка на охрану

      Постановка контроллера на охрану может выполняться с помощью:

      • сенсорной клавиатуры на корпусе контроллера;

      • электронных ключей Touch Memory;

      • скрытого выключателя;

      • команд голосового меню;

      • SMS-команд.

        Для постановки контроллера на охрану с помощью сенсорной клавиатуры необходимо набрать на ней код постановки/снятия (не более 4 символов), предварительно заданный в программе Конфигуратор.

        Индикатор Режим при постановке контроллера на охрану мигает в течение времени задержки на постановку, а затем горит постоянно, что подтверждает корректную постановку на охрану.




   2. Постановка на охрану с квитированием на лампу Режим

      Функция квитирования на лампу Режим доступна при использовании контроллера в режиме централизованной и комбинированной охраны. Сведения о включении/отключении функции см. в разделе 7.3.1.

      При постановке объекта на охрану с квитированием на лампу Режим индикатор Режим начинает часто мигать до получения квитанции от ПЦН Мираж. После получения квитанции контроллер переходит в режим На охране, а индикатор Режим горит постоянно.




   3. Постановка на охрану при неисправном шлейфе сигнализации

      При неисправности одного или нескольких ШС контроллер не ставится на охрану, при этом индикатор Режим мигает в течение времени задержки на постановку, а затем гаснет. Необходимо определить и устранить причину неисправности и повторить процедуру постановки на охрану. Если оперативно устранить неисправность ШС не удается, то можно поставить контроллер на охрану в аварийном режиме. Для этого необходимо выполнить процедуру постановки столько раз, сколько задано в параметре Число попыток постановки с неисправным шлейфом в программе Конфигуратор (по умолчанию 3). Сведения о настройке этого параметра при работе в режиме централизованной и комбинированной охраны (в программе Конфигуратор Профессионал) см. в разделе 7.3.1, в режиме автономной охраны (в программе Конфигуратор Приват) — в разделе 6.3.1. После аварийной постановки на охрану индикатор Режим дважды мигает в течение 1 секунды с интервалом 3 секунды. Выполняется тревожное оповещение о неисправности ШС.




      1. Работа контроллера в режиме На охране

         В режиме На охране осуществляется контроль ШС с отображением тревожных событий на индикаторах шлейфов и в виде кратковременного мигания индикатора Режим. Тревожное состояние контроллера сбрасывается при его снятии с охраны или при получении команды Перевзять от ПЦН Мираж.

         Внимание! В случае отправки контроллером 30 SMS-сообщений в течение 3 часов его функции оповещения блокируются на 3 часа.

         Сведения о типах и подтипах возможных событий см. в приложении 2.




      2. Снятие объекта с охраны

         Снятие контроллера с охраны может выполняться с помощью:

         • сенсорной клавиатуры на корпусе контроллера;

         • электронных ключей Touch Memory;

         • скрытого выключателя;

         • команд голосового меню;

         • SMS-команд.

      При снятии контроллера с охраны зарегистрированным электронным ключом индикатор Режим кратковременно мигает и после этого гаснет, а на ПЦН Мираж доставляется событие Режим: снят с охраны.

      При попытке снятия контроллера с охраны незарегистрированным электронным ключом контроллер не снимается с охраны, а на ПЦН Мираж доставляется соответствующее событие с указанием номера этого ключа, например: Запрещенный электронный ключ, номер: F300000000123401.

      Для снятия контроллера с охраны с помощью сенсорной клавиатуры на корпусе контроллера необходимо набрать на ней код постановки/снятия. При вводе незарегистрированного кода контроллер не снимается с охраны, а на ПЦН Мираж доставляется соответствующее событие с указанием номера электронного ключа, например: Запрещенный электронный ключ, номер: F300000000123401.

      ПРИМЕЧАНИЕ. Во внутренней логике работы контроллера коды постановки/снятия представляются как номера электронных ключей. В сообщении о вводе неверного кода введенным цифрам соответствуют цифры с третьей по шестую, считая с конца (в приведенном примере 1234).

1. Периодический осмотр и техническое обслуживание контроллера‌

При эксплуатации контроллера необходимо выполнять его периодический осмотр и техническое обслуживание. Периодичность осмотра зависит от условий эксплуатации, но не должна быть реже одного раза в год. Несоблюдение условий эксплуатации может привести к отказу контроллера.

Периодический осмотр контроллера проводится со следующими целями:

• проверка условий эксплуатации;

• проверка на отсутствие внешних повреждений контроллера;

• проверка на отсутствие обрывов или повреждения изоляции соединительных кабелей;

• проверка надежности заземляющих соединений.

  Техническое обслуживание необходимо выполнять при появлении ложных срабатываний, плохом качестве сигнала, длительной доставке событий на ПЦН Мираж и т. д.

  Осторожно! Техническое обслуживание разрешается выполнять только после полного обесточивания контроллера.

  Техническое обслуживание включает следующие операции:

• удаление пыли с поверхности платы контроллера и блока питания;

• чистка контактов SIM-карт спиртовым составом;

• проверка качества заземления;

• проверка срабатывания ШС на уровне ПКП (то есть проверка того, загорается ли при срабатывании ШС соответствующий индикатор на лицевой панели контроллера);

• проверка доставки событий по основной GSM-сети контроллера;

• проверка доставки событий по резервной GSM-сети контроллера;

• проверка каналов оповещения (GPRS, DATA, SMS);

• проверка на отсутствие обрывов или повреждения изоляции соединительных проводов;

• проверка на отсутствие внешних повреждений контроллера.

Приложение 1. Схема платы контроллера и внешних подключений

На рис. 10.1 показан вид контроллера со снятой крышкой. Схема внешних подключений представлена на рис. 10.2.

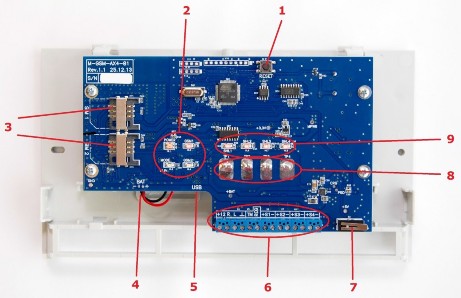

Рис. 10.1. Вид контроллера со снятой крышкой

1 — кнопка рестарта (RESET)

2 — индикаторы ПИТ (POWER), РЕЖ (MODE), GSM1, GSM2

3 — держатели SIM-карт

4 — разъем для подключения АКБ 5 — разъем mini-USB

6 — клеммная колодка 7 — тампер

8 — сенсорные клавиши

9 — индикаторы состояния шлейфов сигнализации 1—4

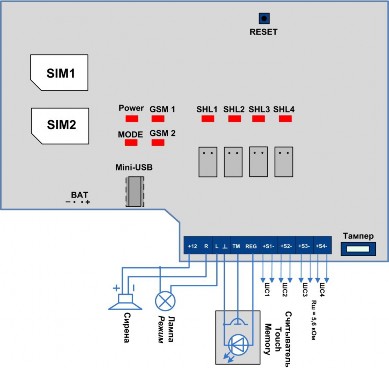

Рис. 10.2. Схема внешних подключений

Приложение 2. Типы и подтипы событий

В таблице 12 перечислены типы и подтипы событий, которые может фиксировать контроллер.

События типа Тампер и Питание могут относиться как к состоянию контроллера, так и к состоянию извещателей.

Таблица 12. Типы и подтипы событий

Приложение 3. Возможные неисправности и способы их устранения

Таблица 13. Возможные неисправности контроллера Мираж-GSM-AX4-01, их причины и способы устранения
