Техническое описание контроллера Мираж-GSM-AX4-01




  1. Технические характеристики

    Технические характеристики контроллера представлены в таблице 2.

    Таблица 2. Технические характеристики контроллера Мираж-GSM-AX4-01




    Параметр

    Значение

    Количество сетей связи стандарта GSM/GPRS 900/1800

    2

    Время доставки события по каналу TCP/IP GPRS, секунд

    1—2

    Время доставки события по другим каналам, секунд

    до 10

    Период тестирования канала связи, секунд

    от 10

    Напряжение питания, В

    5

    Ток питания, А

    1

    Время работы в автономном режиме, ч

    не менее 5

    Количество собственных ШС

    4

    Напряжение ШС, В

    4

    Количество логических разделов

    1

    Количество ключей Тouch Мemory в режиме автономной

    / централизованной охраны

    до 8 / 32

    Количество выходов типа открытый коллектор

    2

    Ток потребления в дежурном режиме, мА

    95

    Ток потребления в режиме связи, мА

    480

    Максимальный ток потребления, мА

    560

    Суммарный максимальный ток нагрузки выходов типа

    открытый коллектор и выходов +12 В, мА

    100

    Аккумуляторная батарея

    Li-Po, 1800 мА*ч

    Диапазон рабочих температур при использовании штатной АКБ, °С

    от 0 до +55

    Габаритные размеры, мм

    210 х 118 х 44

    Материал корпуса

    ABS-пластик




  2. Функциональная схема контроллера Мираж-GSM-AX4-01




        1. Функциональные блоки контроллера

          Контроллер состоит из трех функциональных блоков (рис. 3.1):

          • система передачи извещений (СПИ);

          • приемно-контрольный прибор (ПКП);

          • модуль управления питанием (МУП).

            Микроконтроллер выступает в качестве связующего и управляющего звена.

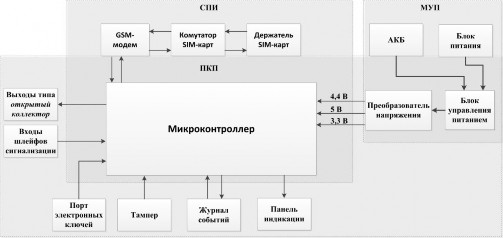

            Рис. 3.1. Функциональная схема контроллера

        2. Функции системы передачи извещений‌

          • Прием извещений и реализация оповещения согласно используемым алгоритмам.

          • Управление коммутатором SIM-карт.

          • Поддержка двух сетей сотовой связи стандарта GSM/GPRS-900/1800.

          • Двухсторонний квитируемый обмен данными между контроллером и ПЦН Мираж по каналу TCP/IP GPRS.

          • Квитируемые передача и прием данных по каналу DATA.

          • Отправка и получение SMS-сообщений, выполнение и прием голосовых звонков.

          • Контроль доступности каналов связи.

          • Дистанционная и локальная замена встроенного программного обеспечения контроллера.

          • Автоматическое оповещение о состоянии источников питания.

          • Многоуровневая защита от несанкционированного дистанционного доступа.

          • Встроенная система диагностики Мираж-Suite.




        3. Функции приемно-контрольного прибора

          • Контроль охранных шлейфов сигнализации.

          • Управление режимом работы с помощью встроенной сенсорной клавиатуры.

          • Контроль и управление периферийными устройствами (такими как тампер, считыватель Touch Memory, панель индикации).

          • Запись и чтение информации в журнале событий.

          • Звуковая и световая сигнализация.




        4. Функции модуля управления питанием

          • Зарядка АКБ.

          • Преобразование напряжения для питания микроконтроллера.




      1. Внешний вид

        Внешний вид контроллера представлен на рис. 3.2. Контроллер выполнен в корпусе из АБС- пластика, состоящем из двух частей: основания контроллера и крышки контроллера, которые соединяются с помощью защелок и винта. В центре крышки контроллера находится лицевая панель со светодиодными индикаторами и сенсорными клавишами (см. раздел 3.5). На основании контроллера закреплена плата контроллера с интегрированным GSM-модемом (см. приложение 1). В основании контроллера имеется отсек для АКБ, а также выполнено отверстие для провода кабелей питания и дополнительного оборудования.

        ПРИМЕЧАНИЕ. Предусмотрена возможность крепления контроллера на DIN-рейку. ПРИМЕЧАНИЕ. Схему платы контроллера и внешних подключений см. в приложении 1.


        Рис. 3.2. Внешний вид контроллера (вид спереди)

      2. Лицевая панель

    На лицевой панели контроллера (рис. 3.3) расположены сенсорные клавиши (1, 2, 3, 4), а также светодиодные индикаторы, описанные в таблице 3.





    Индикатор

    Значение

    ПИТ

    Наличие питания

    РЕЖ

    Режим работы контроллера (на охране / снят с охраны)

    GSM1

    Доступность основной сети сотовой связи

    GSM2

    Доступность резервной сети сотовой связи

    1, 2, 3, 4

    Состояние ШС и нажатия клавиш



    Рис. 3.3. Лицевая панель контроллера Таблица 3. Индикация контроллера Мираж-GSM-AX4-01

  1. Принципы работы контроллера‌




    1. Режимы работы контроллера

      Принцип работы контроллера основан на постоянном контроле состояния ШС. Любое полученное событие сохраняется в памяти контроллера и передается на сотовые телефоны пользователей и/или ПЦН Мираж.

      Контроллер может использоваться в режиме автономной охраны (с передачей событий на сотовые телефоны пользователей), в режиме централизованной охраны (с передачей событий на ПЦН Мираж) и в комбинированном режиме (с передачей событий как на ПЦН Мираж, так и на сотовые телефоны пользователей).

      В режиме автономной охраны для оповещения используются SMS-сообщения и голосовые звонки. Настройка осуществляется локально с помощью персонального компьютера (см. раздел 6.1—6.4) или сенсорной клавиатуры (см. раздел 6.6.1) либо дистанционно с помощью голосового меню (см. раздел 6.6.2) или SMS-команд (см. раздел 6.6.3). Обновление программного обеспечение осуществляется локально с помощью персонального компьютера (см. раздел 6.7).

      В режиме централизованной охраны события передаются на ПЦН Мираж (см. Руко в о д ство

      д исп е тче р а ПЦН Мир аж и Руко в о д ство ад министрато р а ПЦН Мир аж , доступные на веб-сайте ООО

      «НПП «Стелс») по каналам TCP/IP GPRS, DATA, SMS, а канал VOICE используется для тестирования (см. раздел 4.3). Настройка и обновление программного обеспечения могут осуществляться локально по интерфейсу USB или дистанционно по каналу TCP/IP GPRS или DATA (см. раздел 7.7).

      Режим комбинированной охраны — использование контроллера в режиме централизованной охраны, совмещенное с передачей SMS-сообщений на сотовые телефоны пользователей.




    2. Контроль шлейфов сигнализации

      В основе работы контроллера лежит постоянный контроль сопротивления шлейфов сигнализации (ШС). Любое изменение величины сопротивления, вызванное срабатыванием извещателей или механическим повреждением ШС, превышающее заданные пределы, приводит к формированию тревожного события. При этом загорается индикатор сработавшего ШС на панели индикации и (при наличии соответствующего оборудования и настроек) включается звуковой оповещатель (сирена) и начинает мигать световой оповещатель (лампа).

      Контроллер фиксирует выход сопротивления ШС за пороговые значения длительностью более 300 мс и не фиксирует выход длительностью менее 250 мс. ШС с установленным атрибутом 65 мс (Быстрый шлейф) срабатывают при длительности изменения сопротивления более 70 мс и не срабатывают при длительности менее 50 мс.

      Пороговые значения сопротивлений шлейфов сигнализации:

       Норма: 4,7—6,4 кОм;

      • Тревога (короткое замыкание): < 3,6 кОм;

      • Тревога (обрыв): > 8,2 кОм.

        Если сопротивление ШС вышло за пределы состояния Норма по причине неисправности, когда контроллер снят с охраны, то при его постановке на охрану формируется событие Невзятие.

        При оповещении частных пользователей характер срабатывания (короткое замыкание или обрыв) не указывается.

        Все события сохраняются в памяти контроллера и передаются на сотовые телефоны пользователей. Для дистанционного оповещения используются SMS-сообщения и голосовые звонки.

        ШС с атрибутом Круглосуточный всегда остаются на охране независимо от режима работы контроллера (на охране / снят с охраны).

    3. Поддерживаемые каналы связи и их особенности

      В режиме централизованной охраны для обмена данными между контроллером и ПЦН Мираж используются каналы GPRS, SMS и DATA. В режиме автономной охраны для оповещения пользователей используются каналы SMS и VOICE. В комбинированном режиме для обмена данными между контроллером и ПЦН Мираж используются каналы GPRS, SMS и DATA, а для оповещения пользователей — канал SMS. Краткая характеристика каналов связи приведена в таблице 4.

      Таблица 4. Каналы связи, поддерживаемые контроллером Мираж-GSM-AX4-01




      Канал

      Описание

      GPRS

      Передача данных в сеть Интернет по протоколу TCP/IP через беспроводную сеть GSM («мобильный Интернет»).

      VOICE

      Голосовые звонки через беспроводную сеть GSM («сотовая связь»).

      SMS

      Передача данных в формате SMS через беспроводную сеть GSM.

      DATA

      Передача данных по протоколу CSD через беспроводную сеть GSM.

      Каналы TCP/IP GPRS, DATA и VOICE являются квитируемыми: в случае успешного получения данных на стороне приема контроллеру отправляется подтверждение получения. Канал SMS является неквитируемым, то есть обратная связь о получении данных, отправленных по этому каналу, отсутствует.

      Подробные сведения об особенностях различных каналов связи, использовании селективного контроля каналов и контроля над возможным подавлением объектового оборудования с помощью ПЦН Мираж (в режиме централизованной охраны и в комбинированном режиме) см. в Руководстве администратора ПЦН Мираж 4.11, которое можно загрузить с веб-сайта ООО «НПП

      «Стелс» (разделы 2.1, 4.9).




    4. Типы событий и алгоритмы оповещения в режиме централизованной и комбинированной охраны

      Все события, фиксируемые контроллером, делятся на системные и тревожные. К тревожным событиям относятся срабатывания ШС, а также возможное подавление оборудования. Системные события — все остальные (относятся к функционированию системы как таковой). В режиме централизованной охраны для оповещения по системным и тревожным событиям используются два различных алгоритма, разработанные исходя из приоритетов. При оповещении о системных событиях приоритет — гарантированная доставка информации с минимальными финансовыми затратами (рис. 4.1). При оповещении о тревожных событиях приоритет — гарантированная доставка информации за минимальное возможное время (рис. 4.2). На рисунках представлен порядок перехода к следующему каналу связи в случае неполучения квитанции о доставке (при использовании двух сетей GSM-связи).

      ПРИМЕЧАНИЕ. Так как канал SMS не является квитируемым, то переход к следующему шагу после отправки SMS-сообщения происходит независимо от успешности его доставки.

      ПРИМЕЧАНИЕ. Реализация алгоритма в каждом конкретном случае зависит от того, какие каналы связи используются.




      1








      Если в ходе всего цикла событие не было успешно доставлено (контроллер не получил квитанцию о доставке), то цикл начинает выполняться с начала через 120 секунд. Интервал между последующими попытками лонгируется (каждый раз удваивается) в целях экономии денежных средств до достижения 2 часов. Далее попытки выполняются с интервалом 2 часа до установки связи.




    5. Алгоритм оповещения в режиме автономной охраны

      Оповещение в режиме автономной охраны осуществляется с помощью SMS-сообщений и/или голосовых звонков на сотовые телефоны пользователей. При настройке контроллера в программе Конфигуратор Приват можно выбрать способ оповещения (нет оповещения, только SMS- сообщение, только звонок, комбинация SMS-сообщения и звонка) по каждому типу событий для каждого пользователя (см. раздел 6.2).

      Если отправить сообщение или выполнить звонок по основной GSM-сети не удалось, контроллер попытается сделать это по резервной сети. Если резервная сеть также оказалась недоступна, то контроллер через 2 минуты вернется на основную сеть для повторной попытки и т. д. Для экономии финансовых средств интервал между попытками лонгируется (каждый раз удваивается) до тех пор, пока не достигнет 32 минут. Далее попытки выполняются с интервалом 32 минуты до установки связи.

      SMS-сообщение является неквитируемым каналом оповещения, то есть контроллер не получает обратной связи о том, что отправленное сообщение получено пользователем. Таким образом, повторная отправка SMS-сообщения выполняется только в том случае, если его не удалось отправить самому контроллеру (по причине недоступности GSM-сети, недостатка финансовых средств и т. д.).

      Голосовой звонок является квитируемым каналом (с обратной связью о получении).

      Контроллер выполняет звонок повторно, пока он не будет принят пользователем.

      Алгоритм оповещения в режиме автономной охраны схематически представлен на рис. 4.3.





      Рис. 4.3. Алгоритм оповещения в режиме автономной охраны




    6. Временные характеристики оповещения

      В приведенных ниже таблицах 5 и 6 указаны типовые временные значения, характерные для функционирования сетей сотовой связи в штатном режиме. Однако необходимо учитывать, что время установки коммутируемого соединения (первый этап) зависит от текущей загруженности сети связи и приемного оборудования. Перегрузка сотовых сетей увеличивает время доставки событий. Использование для приема событий одного модема при значительном количестве объектов может привести к превышению нагрузочной способности пультового оборудования и увеличению времени реакции ПЦН Мираж на тревожное событие.

      Таблица 5. Временные характеристики оповещения в режиме централизованной охраны




      Канал оповещения

      Время оповещения




      TCP/IP

      Время обмена информацией между контроллером и ПЦН Мираж равно 1—2 секундам. Если TCP/IP-соединение отсутствовало, то для установки соединения с сервером ПЦН Мираж необходимо 10—15 секунд.




      DATA

      Первый этап. Время установки соединения: 8— 10 секунд (не тарифицируется).

      Второй этап. Время обмена информацией между контроллером и ПЦН Мираж: 15 секунд (тарифицируется), включая аутентификацию, передачу команд, запросов, данных.




      SMS

      Время отправки одного сообщения: 1,5—2 секунды. Время доставки сообщения на

      ПЦН Мираж: 7—10 секунд. Размер сообщения ограничен.

      Таблица 6. Временные характеристики оповещения в режиме автономной охраны




      Канал оповещения

      Время оповещения

      VOICE

      Время дозвона до пользователя: 5—15 секунд.




      SMS

      Время отправки одного сообщения: 1,5—2 секунды. Среднее время доставки сообщения пользователю: 5—10 секунд.




    7. Надежность доставки информации

      Надежность доставки информации обеспечивается описанными ниже факторами.

      • Использование двух сетей сотовой связи и различных каналов передачи сообщений (TCP/IP GPRS, SMS, VOICE, DATA).

      • Двусторонний обмен информацией с квитированием (подтверждением доставки) по каналам GPRS TCP/IP, VOICE, DATA.

      • Уникальные алгоритмы управления каналами связи и методы передачи информации, оптимизированные для задач охранно-пожарного мониторинга.

      • Собственный протокол передачи данных с шифрованием.

      • Собственный стек протоколов TCP/IP.

      • Интенсивное тестирование работоспособности оборудования и доступности каналов связи во всех режимах работы для своевременного выявления неисправностей и создания радиопомех злоумышленниками (подавления оборудования).

  2. Подготовка к конфигурированию и эксплуатации контроллера

    Для конфигурирования контроллера необходимо, чтобы на ПК было установлено следующее программное обеспечение:

    • программа Конфигуратор (Конфигуратор Приват — для конфигурирования в режиме автономной охраны, Конфигуратор Профессионал — для конфигурирования в режиме централизованной и комбинированной охраны);

    • пакет библиотек .NET Framework версии 3.5 sp 1 (необходим для корректной работы программы Конфигуратор);

    • USB-драйвер для оборудования ООО «НПП «Стелс» (необходим для подключения устройств производства ООО «НПП «Стелс» к ПК по интерфейсу USB).

    Установку необходимого программного обеспечения можно выполнить одновременно с помощью установочного пакета или раздельно.




    1. Установка программного обеспечения для конфигурирования в режиме автономной охраны

      1. Запустите файл Privat_Setup_Х.exe (где Х — номер версии), который можно найти на компакт-диске, входящем в комплект поставки, или загрузить с веб-сайта ООО «НПП

        «Стелс». Если файл находится в архиве, то извлеките его с помощью программы- архиватора.

      2. В открывшемся окне (рис. 5.1) выберите компоненты программного обеспечения, которые будут установлены, и нажмите кнопку Далее.

        Внимание! Если вы устанавливаете программное обеспечение ООО «НПП «Стелс» на этот ПК в первый раз, обязательно установите библиотеку MS .NET Framework и драйвер USB! Если эти компоненты уже установлены на ПК, от их установки можно отказаться.





        Рис. 5.1. Выбор компонентов ПО для установки

      3. В следующем окне (рис. 5.2) укажите путь к папке установки программы Конфигуратор Приват (рекомендуется использовать путь, указанный по умолчанию) и нажмите кнопку Установить.





      Рис. 5.2. Выбор пути

    2. Установка программного обеспечения для конфигурирования в режиме централизованной и комбинированной охраны

Установку программного обеспечения, необходимого для конфигурирования контроллера в режиме централизованной и комбинированной охраны можно выполнить двумя описанными ниже способами.

  1. С помощью установочного пакета, который доступен на веб-сайте ООО «НПП «Стелс». Установочный пакет поставляется в архиве Konfigurator_pro_setup_Х.rar (где Х — номер версии). Перед началом установки извлеките из архива с помощью программы- деархиватора файл Konfigurator_pro_setup_Х.exe (где Х — номер версии). Установка выполняется аналогично установке для режима автономной охраны, см. раздел 5.1.

  2. Самостоятельно установить компоненты программного обеспечения по отдельности. Самостоятельная установка USB-драйвера и программы Конфигуратор Профессионал описываются в разделах 5.2.1 и 5.2.2 соответственно.




      1. Установка USB-драйвера

        Для подключения оборудования производства ООО «НПП «Стелс» к ПК по интерфейсу USB на ПК должен быть установлен специальный USB-драйвер. Этот драйвер можно найти на компакт- диске, входящем в комплект поставки (в папке Driver), или загрузить с веб-сайта ООО «НПП

        «Стелс» для 32-разрядной или для 64-разрядной версии ОС Windows. Для установки USB- драйвера выполните описанные ниже действия.

        1. При первом подключении контроллера к ПК по интерфейсу USB в области уведомлений (в правой нижней части экрана) появится уведомление Программное обеспечение для устройства не было установлено (рис. 5.3).





          Рис. 5.3. Уведомление об отсутствии USB-драйвера




        2. Щелкните по уведомлению левой кнопкой мыши и в открывшемся окне Установка драйверов нажмите кнопку Закрыть (рис. 5.4).





          Рис. 5.4. Окно Установка драйверов




        3. Откройте окно Диспетчер устройств (меню Пуск —> Панель управления —> Диспетчер устройств). В дереве устройств щелкните правой кнопкой мыши по строке Stels Communication Device и в появившемся меню выберите Обновить драйверы (рис. 5.5).





          Рис. 5.5. Окно Диспетчер устройств




        4. В открывшемся окне Обновление драйверов щелкните левой кнопкой мыши по надписи

          Выполнить поиск драйверов на этом компьютере (рис. 5.6).





          Рис. 5.6. Выбор установки драйвера вручную




        5. В открывшемся окне поиска драйверов укажите путь к папке Driver на компакт-диске из комплекта поставки или к папке, в которую драйвер был загружен с веб-сайта ООО «НПП

          «Стелс», и нажмите кнопку Далее (рис. 5.7).





          Рис. 5.7. Выбор пути к папке Driver

        6. Начнется процесс установки драйвера. Когда появится предупреждение операционной системы о том, что проверить издателя драйвера не удалось, щелкните левой кнопкой мыши по надписи Все равно установить этот драйвер (рис. 5.8).





          Рис. 5.8. Предупреждение операционной системы




        7. По окончании установки откроется окно с уведомлением о том, что драйвер установлен. Нажмите в нем кнопку Закрыть. После установки драйвера в окне Диспетчер устройств появится строка Устройство серии Мираж USB (рис. 5.9).





          Рис. 5.9. Отображение устройства с установленным USB-драйвером




      2. Установка программы Конфигуратор Профессионал

Для настройки контроллера в режиме централизованной или комбинированной охраны установите на ПК программу Конфигуратор Профессионал. Установочный файл программы MirajConfigurator (Х).exe (где Х — номер версии) можно найти на компакт-диске, входящем в комплект поставки, или загрузить с веб-сайта ООО «НПП «Стелс».

Для того чтобы установить программу, запустите ее установочный файл и следуйте появляющимся на экране инструкциям.

    1. Подготовка контроллера к конфигурированию и эксплуатации

      Для подготовки к настройке контроллера для работы в режиме централизованной, автономной или комбинированной охраны выполните перечисленные ниже действия.

      Внимание! Перед вводом контроллера в эксплуатацию ознакомьтесь с мерами предосторожности и особыми замечаниями (см. раздел 1.2) и соблюдайте их!

      1. Приобретите SIM-карты двух разных операторов сотовой связи, выбрав оптимальные тарифные планы.

        Внимание! Если на SIM-картах отключен запрос PIN-кода или задан PIN-код 9999, их можно установить в держатели сразу. Если на SIM-картах задан другой PIN-код, необходимо предварительно указать его в программе Конфигуратор и записать конфигурацию в контроллер, в противном случае SIM-карты могут быть заблокированы при попытке регистрации в сети с неверным PIN-кодом.

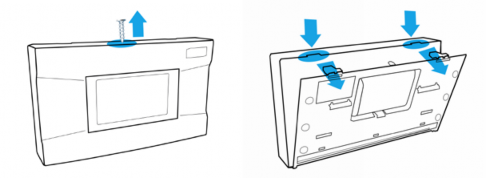

      2. Снимите крышку контроллера. Для этого сначала выкрутите винт (рис. 5.10 а), а затем нажмите на защелки и отсоедините крышку от основания (рис. 5.10 б).





        а б

        Рис. 5.10. Снятие крышки контроллера




      3. Установите SIM-карту основной GSM-сети в держатель SIM 1, а SIM-карту резервной GSM- сети — в держатель SIM 2.

      4. Подключите кабель аккумуляторной батареи (АКБ) к разъему BAT (см. схему в

        Пр ил о же н ии 1 ).

      5. Запустите программу Конфигуратор (Профессионал или Приват в зависимости от необходимого типа настройки).

      6. Подключите контроллер к ПК с помощью кабеля USB — mini-USB (см. схему в Пр ил о же н ии 1).

        Внимание! При подключении контроллера к ПК по интерфейсу USB с целью конфигурирования не зажимайте кнопку тампера. Контроллер с зажатой кнопкой тампера будет подключен в режиме флеш-накопителя.

      7. При подключении контроллера к ПК с запущенной программой Конфигуратор Профессионал появится окно Найдено новое подключение (рис. 5.11), в котором будут автоматически установлены параметры контроллера (тип и серийный номер). В этом окне также можно загрузить шаблон настроек контроллера, сохраненный ранее, установив соответствующий флажок и выбрав номер шаблона из раскрывающегося списка. Задав необходимые параметры, нажмите кнопку ОК. Подключение для настройки в режиме автономной охраны (с запущенной на ПК программой Конфигуратор Приват) выполняется аналогично.





Рис. 5.11. Окно Найдено новое подключение

  1. Конфигурирование контроллера для работы в режиме автономной охраны

    1. Интерфейс программы Конфигуратор Приват

      Основное окно программы Конфигуратор Приват представлено на рис. 6.1. В его правой части отображаются перечисленные ниже вкладки. Для перехода на вкладку необходимо щелкнуть левой кнопкой мыши по ее корешку.

      Пользователи: на этой вкладке задаются и отображаются имена и телефонные номера пользователей, а также способы их оповещения о событиях.

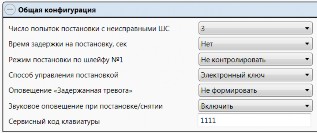

      Конфигурация: на этой вкладке задаются и отображаются различные параметры контроллера.

      Внимание! После задания параметров в программе Конфигуратор Приват необходимо нажать кнопку image, чтобы записать их в контроллер.

      Монитор: эта вкладка предназначена для мониторинга состояния системы в режиме реального времени.

      Сервис: эта вкладка предназначена для операций с журналом событий контроллера.





      Рис. 6.1. Основное окно программы Конфигуратор Приват




      Независимо от выбранной вкладки в левой части окна отображается перечисленная ниже информация об активном контроллере (рис. 6.2). (Активным называется контроллер, параметры которого отображаются и настраиваются в программе в текущий момент времени.)

      • Состояние подключения контроллера к программе Конфигуратор Приват.

      • Способ подключения.

      • Серийный номер.

      • Версия встроенного программного обеспечения.

      • Тип устройства.





        Рис. 6.2. Панель информации

        Если в программе зарегистрированы несколько контроллеров, активным является либо тот, который добавлен последним, либо тот, который пользователь сделал активным в окне Список устройств. Для того чтобы сделать контроллер активным, выполните описанные ниже действия.

        1. В меню Главная выберите Список устройств.

        2. В открывшемся окне Список устройств выделите строку необходимого контроллера и нажмите кнопку ОК (рис. 6.3).





        Рис. 6.3. Окно Список устройств




        Независимо от выбранной вкладки в основном окне доступны также кнопки (см. таблицу 7).

        Таблица 7. Кнопки, доступные в основном окне программы Конфигуратор Приват




        Кнопка

        Функция кнопки





        Запись заданных в программе Конфигуратор Приват

        параметров в активный контроллер.





        Загрузка параметров из активного контроллера в программу Конфигуратор Приват.





        Запись в активный контроллер новой версии встроенного программного обеспечения.





        Сброс параметров активного контроллера к заводским значениям.





        Постановка на охрану активного контроллера (подключенного по интерфейсу USB).





        Снятие с охраны активного контроллера (подключенного по интерфейсу USB).




    2. Создание пользователей

      Для создания пользователя щелкните левой кнопкой мыши по пустой строке на вкладке

      Пользователи (рис. 6.4).






      Рис. 6.4. Пустая строка пользователя




      В открывшейся карточке пользователя укажите: имя пользователя; номер телефона; пароль доступа к контроллеру (рис. 6.5).





      Рис. 6.5. Карточка пользователя




      Для того чтобы задать код или электронный ключ для постановки на охрану / снятия с охраны, щелкните левой кнопкой мыши по значению в поле Код/ключ постановки/снятия (при создании нового пользователя в нем указано Не настроен). Откроется окно Настройка идентификации (рис. 6.6).





      Рис. 6.6. Окно Настройка идентификации




      Для того чтобы задать код, укажите сочетание из четырех цифр от 1 до 4 в поле ввода в окне

      Настройка идентификации.

      Для того чтобы задать электронный ключ, нажмите кнопку Прочитать электронный ключ и, когда откроется окно Чтение электронного ключа, прикоснитесь ключом к считывателю.

      ПРИМЕЧАНИЕ. Схему подключения к контроллеру считывателя электронных ключей см. в приложении 1.

      После создания пользователей выберите способы их оповещения о различных типах событий, щелкнув левой кнопкой мыши по соответствующим значкам (рис. 6.7).

      ПРИМЕЧАНИЕ. Сведения о типах и подтипах событий см. в приложении 2.





      Рис. 6.7. Настройка оповещения




    3. Настройка контроллера




          1. Основные параметры

            Основные параметры контроллера задаются на вкладке Конфигурация в поле Общая конфигурация (рис. 6.8).





            Рис. 6.8. Поле Общая конфигурация




            Число попыток постановки с неисправными шлейфами сигнализации: количество попыток, после которого контроллер ставится на охрану независимо от состояния ШС (даже если некоторые ШС находятся в тревожном состоянии).

            ПРИМЕЧАНИЕ. Сведения об использовании этой функции см. в разделе 9.1.3.

            Время задержки на постановку, сек: время, проходящее с момента постановки объекта на охрану, в течение которого при срабатывании ШС не формируется тревога (задержка на выход). Параметр предназначен для случаев, когда пользователь выполняет постановку объекта на охрану с помощью сенсорной клавиатуры, считывателя Touch Memory или скрытого выключателя, установленных внутри объекта, и затем покидает объект.

            ПРИМЕЧАНИЕ. Время задержки на вход (задержки при снятии с охраны) настраивается в поле

            Конфигурация шлейфов (см. раздел 6.3.2).

            Режим постановки по шлейфу № 1 (Контролировать = включить, Не контролировать = отключить): если эта функция активирована, то контроллер автоматически встает на охрану при переходе ШС № 1 из состояния Тревога в состояние Норма (например, при закрытии двери, оборудованной магнитоконтактным извещателем).

            Способ управления постановкой: способ постановки объекта на охрану / снятия с охраны.

            • Электронный ключ: код или электронный ключ (в зависимости от того, какой вариант был задан при настройке параметров пользователя).

              • Скрытый выключатель: переключатель с двумя положениями (на охране / снято с охраны).

              • Кнопка: кнопка, одно нажатие которой ставит объект на охрану, а следующее снимает и т. д.

                Оповещение «Задержанная тревога»: отправка события Задержанная тревога в момент срабатывания ШС при использовании алгоритма задержки на вход.

                Звуковое оповещение при постановке / снятии (Включить / Выключить): включение и отключение звукового оповещения о постановке и снятии.















содержание   ..  1  2  3  4  5   ..
