Параметры шлейфов сигнализации контроллера Мираж-GSM-AX4-01



Контроллер поддерживает все модели охранных проводных извещателей любых производителей. Количество шлейфов сигнализации (ШС) — 4. Сведения о подключении ШС см. в приложении 1. Свойства ШС настраиваются с помощью значков в столбце Атрибуты.

Настройка ШС выполняется в поле Конфигурация шлейфов. Их основные параметры задаются с помощью значков в столбцах атрибутов (см. таблицу 8, рис. 6.9).

ПРИМЕЧАНИЕ. Для того чтобы установить или снять атрибут сразу для всех охранных шлейфов, нажмите и удерживайте клавишу Ctrl или Shift и щелкните по соответствующему значку левой кнопкой мыши.

Таблица 8. Атрибуты охранных ШС




Атрибут

Значок

Описание

Быстрый шлейф





Сокращение времени срабатывания шлейфа с 300 мс до 65 мс.




Задержка








Функция задержки на вход. Параметр предназначен для случаев, когда снятие с охраны выполняется с помощью считывателя Touch Memory или скрытого выключателя, которые установлены внутри объекта, после того как пользователь вошел в объект. При срабатывании других шлейфов, не имеющих задержки на вход, формируется тревога. Время задержки задается в поле Задержка формирования события, сек.




Автовзятие








Автоматический сброс состояния Тревога шлейфа и его постановка на охрану после его нахождения в нормальном состоянии в течение 4 минут. *




Круглосуточный








Шлейф всегда остается на охране независимо от режима охраны объекта. *




Тихая тревога








Формирование тревожных сообщений без включения звукового оповещателя (сирены). *

* Может применяться для кнопок тревожной сигнализации и технологических датчиков.





Рис. 6.9. Настройка ШС




Помимо атрибутов ШС, задайте описанные ниже параметры.

Начальный номер: номер, с которого начинается нумерация ШС.

Задержка формирования события, сек: время с момента срабатывания ШС, через которое будет сформировано событие.

      1. Параметры голосового меню

        Параметры голосового меню контроллера задаются на вкладке Конфигурация в поле Доступ к голосовому меню (рис. 6.10). Сведения об использовании команд голосового меню см. в разделе 6.6.2.





        Рис. 6.10. Поле Доступ к голосовому меню




        Осуществлять доступ к контроллеру: способ авторизации пользователя.

        • По телефону: доступ к голосовому меню осуществляется с указанных в программе

          Конфигуратор Приват телефонных номеров пользователей без запроса пароля.

        • По паролю: доступ к голосовому меню осуществляется по паролю.

          Прием событий «отбоем» телефона (Выключить / Включить): если эта функция активирована, то голосовое оповещение считается доставленным, даже если оно не было прослушано до конца (во время него звонок был прерван).

          ПРИМЕЧАНИЕ. Нажав на телефоне кнопку 5 во время приема голосового сообщения, пользователь прекратит его передачу другим пользователям.




      2. Параметры выходов типа открытый коллектор

        Параметры выходов управления (выходов типа открытый коллектор) контроллера задаются в поле Конфигурация выходов. Эти выходы служат для подключения таких устройств, как сирены и лампы индикации, и управления ими. Вкладка организована в виде таблицы с описанными ниже столбцами (рис. 6.11).

        Выход: обозначение выхода на клемме внешних подключений контроллера.

        Тактика: выбор тактики использования выхода.

        Продолжительность: время, на которое будет включено устройство, управляемое выходом (для тактик Сирена, Сирена (тревога), Активировать при взятии, Активировать при снятии).

        Инверсия: если этот флажок не установлен, то устройство, управляемое выходом, в нормальном состоянии системы отключено и включается в тревожном состоянии. Если флажок установлен, то в нормальном состоянии устройство включено и отключается в тревожном.

        Управление выходом: при нажатии кнопок Вкл. и Выкл. подключенное к выходу устройство включится и отключится (соответственно).





        Рис. 6.11. Поле Конфигурация выходов




      3. Параметры SIM-карт

На вкладке Конфигурация в поле Конфигурация сетей указываются параметры SIM-карт: телефонный номер, PIN-код, оператор сотовой связи, формат USSD-запроса, порог баланса, а также префикс баланса и формат обозначения минуса в сообщения о балансе, присылаемых оператором сотовой связи (рис. 6.12).

ПРИМЕЧАНИЕ. Формат USSD-запроса указывается автоматически при выборе одного из операторов из списка. Удостоверьтесь в том, что формат является верным для вашего региона.





Рис. 6.12. Поле Конфигурация сетей

    1. Мониторинг состояния контроллера

      Вкладка Монитор в программе Конфигуратор Приват предназначена для мониторинга текущего состояния системы. Мониторинг осуществляется локально с помощью USB- подключения.




    2. Журнал событий

      Вкладка Сервис в программе Конфигуратор Приват предназначена для операций с журналом событий контроллера. Для отображения журнала нажмите кнопку Прочитать. Для очистки журнала нажмите кнопку Очистить. Для экспорта журнала в файл формата .txt нажмите кнопку Экспорт в файл.




    3. Дополнительные способы конфигурирования и управления в режиме автономной охраны

      1. Локальное конфигурирование с помощью сервисных кодов

        В контроллере реализованы 6 команд локального конфигурирования с помощью сенсорной клавиатуры (см. таблицу 9). Команды имеют следующий формат:

        <сервисный код> <номер команды> <параметр 1> <параметр 2> <параметр 3>

        Это означает, что для ввода команды необходимо сначала ввести сервисный код, а затем последовательно — номер команды и значения параметров (до трех). Для ввода чисел используются коды, приведенные в таблице 10 (доступны числа от 1 до 32). После корректного ввода каждого элемента команды раздается звуковой сигнал о его приеме. При некорректном вводе раздается звуковой сигнал, говорящий об ошибке.

        Таблица 9. Команды для конфигурирования контроллера с помощью сенсорной клавиатуры




        Команда

        Сервисный код

        Номер

        команды (число)




        Параметр 1




        Параметр 2




        Параметр 3

        Назначение кода постановки/снятия (в первое свободное место в списке пользователей)




        7




        Код




        Код (повтор)




        —

        Назначение кода постановки/снятия (с указанием номера пользователя)




        8

        Номер пользователя (число):

        1..8




        Код




        Код (повтор)

        Удаление кода постановки/снятия (с указанием номера пользователя)




        9

        Номер пользователя (число):

        1..8




        —




        —

        Установка нового кода постановки/снятия вместо прежнего




        10




        Новый код




        Новый код (повтор)




        Прежний код

        Назначение электронного ключа (в первое свободное место в списке пользователей)

        11

        (после сигнала прикоснитесь ключом к считывателю)




        —




        —




        —




        Назначение электронного ключа (с указанием номера пользователя)




        12

        Номер пользователя (число):

        1..8

        (после сигнала прикоснитесь ключом к считывателю)




        —




        —

        Таблица 10. Коды для ввода чисел с помощью сенсорной клавиатуры




        Число

        Код

        Число

        Код

        1

        1

        1

        1

        1

        17

        1

        2

        1

        1

        2

        1

        1

        1

        2

        18

        1

        2

        1

        2

        3

        1

        1

        1

        3

        19

        1

        2

        1

        3

        4

        1

        1

        1

        4

        20

        1

        2

        1

        4

        5

        1

        1

        2

        1

        21

        1

        2

        2

        1

        6

        1

        1

        2

        2

        22

        1

        2

        2

        2

        7

        1

        1

        2

        3

        23

        1

        2

        2

        3

        8

        1

        1

        2

        4

        24

        1

        2

        2

        4

        9

        1

        1

        3

        1

        25

        1

        2

        3

        1

        10

        1

        1

        3

        2

        26

        1

        2

        3

        2

        11

        1

        1

        3

        3

        27

        1

        2

        3

        3

        12

        1

        1

        3

        4

        28

        1

        2

        3

        4

        13

        1

        1

        4

        1

        29

        1

        2

        4

        1

        14

        1

        1

        4

        2

        30

        1

        2

        4

        2

        15

        1

        1

        4

        3

        31

        1

        2

        4

        3

        16

        1

        1

        4

        4

        32

        1

        2

        4

        4




      2. Дистанционное конфигурирование и управление с помощью голосового меню

        Для того чтобы управлять контроллером по голосовому меню, позвоните на телефонный номер действующей GSM-сети контроллера (в нормальных условиях это основная сеть, при ее недоступности — резервная). Доступ к голосовому меню осуществляется либо по номеру телефона, либо по паролю (сведения о настройке см. в разделе 6.3.3). При использовании доступа по паролю дождитесь голосового приглашения и введите пароль, завершив его символом

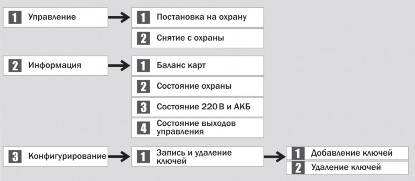

        * (звездочка). Для отправки команд вводите цифры в соответствии со схемой на рис. 6.13 (после соответствующего голосового приглашения).





        Рис. 6.13. Команды голосового меню




      3. Дистанционное конфигурирование и управление с помощью SMS-команд

        В таблице 11 приведены SMS-команды (символы ххх при отправке команды следует заменить паролем доступа).

        ПРИМЕЧАНИЕ. После оператора user. без пробела указывается номер пользователя. После оператора key через пробел — цифровой код или номер электронного ключа. После оператора tel через пробел — номер телефона оповещения. В примерах приведены команды для пользователя № 1.

        ПРИМЕЧАНИЕ. Номер заданного электронного ключа можно увидеть в карточке пользователя.

        Таблица 11. SMS-команды




        Код команды

        Пример команды




        Значение команды

        Пример SMS-ответа (квитанция)

        11

        ххх 11

        Постановка на охрану

        (кв) На охране

        12

        ххх 12

        Снятие с охраны

        (кв) Снят с охраны

        21

        ххх 21

        Запрос баланса

        (кв) Баланс SIM1: 840.50, Баланс SIM2: не определен

        94

        ххх 94 user.1 key 7e000000641f8f01

        Изменение ключа Touch Memory

        (кв) Записано: user.1 key 7e000000641f8f01

        94

        ххх 94 user.1 key 4444

        Изменение кода постановки/снятия

        (кв) Записано: user.1 key 4444

        94

        ххх 94 user.1 tel

        +79138080990

        Изменение номера телефона оповещения

        (кв) Записано: user.1 tel

        +79138080990
