Глава 10
ПРОМЫШЛЕННЫЕ СООРУЖЕНИЯ - ЧАСТЬ 1
Промышленные сооружения для хранения, перемещения и переработки сырья и фабрикатов в ряде производств являются неотъемлемой частью заводского комплекса. Они подразделяются в строительном отношении (емкости и коммуникации), по физическому состоянию хранимых или перерабатываемых материалов (сыпучие, жидкости, газы) и по расположению относительно уровня земли (наземные, заглубленные). Приведенные ниже примеры не претендуют на сколько-нибудь исчерпывающее изложение темы, а имеют своей целью обратить внимание студентов на постановку задачи и приемы ее решения. Суть этих приемов заключается: организационно — в межотраслевой типизации и унификации сооружений различного назначения; конструктивно — в использовании общей индустриальной базы и отдельных унифицированных элементов зданий (колонн, ригелей, плит и т. п.).
Бункера — неглубокие хранилища с соотношением высоты к наименьшему поперечнику банки до 1,5 — устанавливаются в основном на стыке поточных и периодических видов транспорта, например между конвейером и вагоном. Они компенсируют неравномерность подачи или забора топлива, сырья, полуфабрикатов или готового продукта. Бункера выполняются из стали, монолитного и сборного железобетона. В большинстве случаев в плане они имеют форму близкого к квадрату прямоугольника. Бункера лоткового типа имеют в плане форму вытянутого прямоугольника с рядом расположенных по длине течек. Для наблюдения за вытеканием материалов и шуровки бункера оборудуются подбункерами, карманами и щелями, обнажающими поверхность сыпучего и уменьшающими давление у течки. Чтобы защитить внутренние бетонные поверхности бункеров от истирания абразивными элементами, коррозии сернистыми соединениями и ударов крупными кусками, их футеруют стальными листами, плитами, старыми рельсами и каменным литьем. В некоторых случаях бункера накрывают защитными решетками из рельсов. На листе 10.01 изображены бункера прямоугольного сечения, состоящие из стальных воронок, устанавливаемых на каркас здания, и расположенных выше отсеков из железобетонных панелей. Перекрытие над бункерами — из железобетонных ребристых плит. Щели в перекрытии предназначены для погрузки угля. Железобетонные панели верхней части бункера устанавливаются на ребро жесткости стальной воронки, огибающее ее контур с внутренней стороны. В вертикальных углах панели связываются между собой и с колоннами сваркой закладных элементов и выпусков арматуры. Стык заполняется бетоном марки 300. Верхние поперечные панели снабжены стальными столиками для опоры плит перекрытия. При большем объеме бункера стенки банки выполняются из С-образных панелей, соединенных петлевыми стыками. Стальная воронка бункера опирается на каркас здания четырьмя стойками из прокатных двутавров. Под ней расположена малая стальная воронка — подбункер. Через отверстия в крышке подбункера осуществляется шуровка слежавшегося угля. Стенки воронок усилены ребрами жесткости из прокатных уголков. Углы образованы прокатными уголками и скруглены для улучшения условий скольжения. Воронка изготовляется на заводе из двух транспортабельных элементов, соединяемых на монтаже укрупнительным стыком. Резервуары из тонколистовой рулонированной стали выполняются вместимостью до 10 000 м3. Стенка и полуднища свариваются на заводе из листовой или рулонной стали и транспортируются к месту монтажа свернутыми в габаритные рулоны. Полуднища накручиваются на центральную стойку с пятью кольцами диаметром 2,66 м. Три промежуточных кольца съемные; верхнее и нижнее используются в конструкции резервуара. Стенка накручивается на шахтную лестницу, площадки которой также вписаны в окружность диаметром 2,66 м. Крыша собирается из 18 секторных щитов и центрального щита диаметром 2,75 м. Применение тонколистовых рулонируемых конструкций заводского изготовления значительно снижает трудоемкость сборки и гарантирует непроницаемость резервуаров путем сведения к минимуму погонажа монтажных швов.
С и л о с ы — глубокие хранилища с соотношением высоты к наименьшему поперечнику банки более 1,5, в большинстве случаев цилиндрические;
группируются в основном в корпуса, предназначенные для долговременного
храпения сыпучих материалов; выполняются из монолитного и сборного
железобетона. При объединении четырех цилиндрических силосов между ними
образуются «звездочки», используемые для размещения лестниц, фильтров или
как дополнительные емкости. Четырех- и шестигранные банки располагаются
вплотную. Во избежание значительных изгибающих моментов в стенках длину
грани рекомендуется принимать до 4 м.

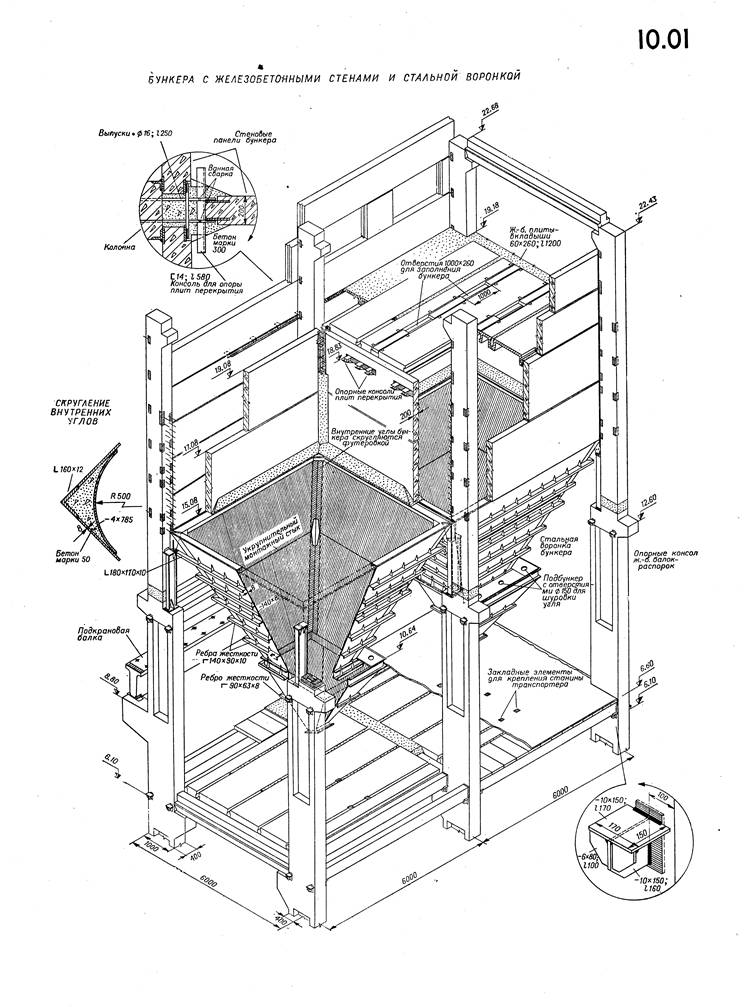

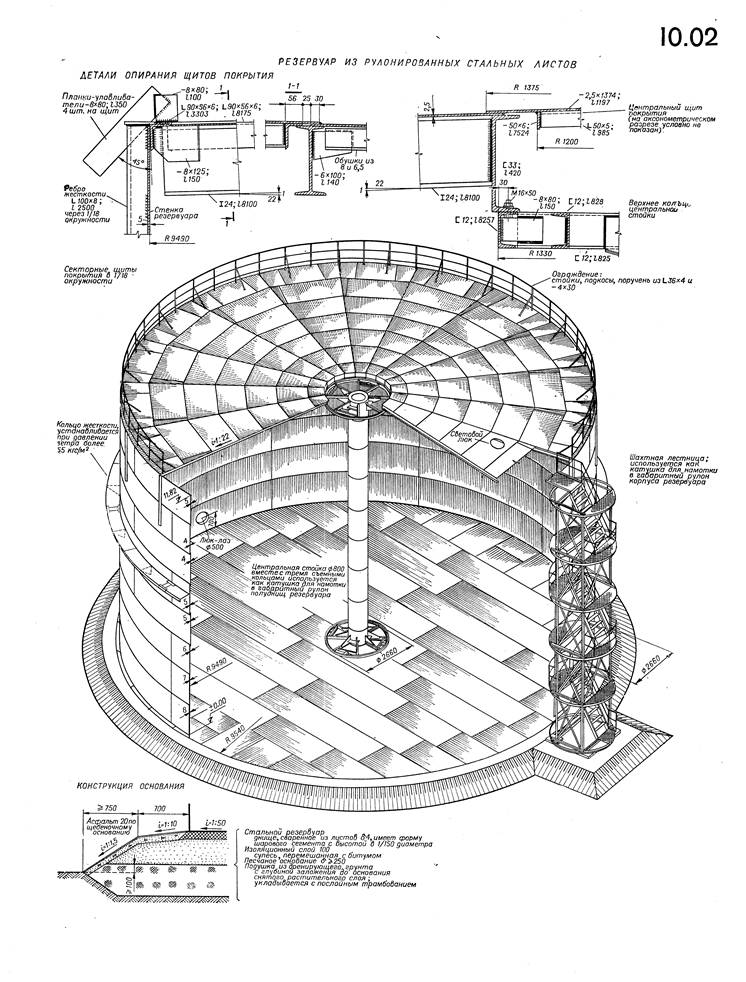

Лист 10.01 Бункер для угля с панельными железобетонными стенами Лист 10.02. Наземный стальной резервуар вместимостью 3000 м3
Лист 10.03. Унифицированная секция силосного корпуса Лист 10:04. Банка резервуарного склада
