Глава 8
КРЫШИ И ФОНАРИ ПРОМЫШЛЕННЫХ ЗДАНИЙ - ЧАСТЬ 1
Железобетонные ребристые плиты для покрытия промышленных зданий изготавливаются длиной 6 и 12 м и шириной доборные—1,5 м и основные — 3 м в каждой длине. Плиты снабжены продольными ребрами высотой 0,3 м при длине 6 м и 0,45 м при длине 12 м и поперечными ребрами высотой до 0,15 м, расположенными через 1,5 и через 1 м в зависимости от снеговой нагрузки и ширины. Плиты размером 3 Х 12 м имеют в середине одно ребро усиленного профиля. Торцовые поперечные ребра плит снабжены вутами, обеспечивающими жесткость контура. Толщина полки 30 мм. В зданиях с агрессивной средой толщина полки увеличивается на 5 мм и плиты окрашиваются изнутри защитным лакокрасочным покрытием. Плиты армируются стержневой, проволочной или прядевой напрягаемой арматурой и каркасами и сетками, расположенными в ребрах и полке. Натяжение арматуры может производиться «на форму» — электротермическим способом и «на упоры» — механическим способом. Плиты формуются из бетона марок 400 и 500. При установке плиты привариваются не менее чем в трех точках к стропильным конструкциям. Швы между ними заполняются бетоном марки 200 на мелком заполнителе. В зданиях с агрессивной средой швы изнутри накрываются герметиком. Плиты с отверстиями в полке применяются в местах пропуска вентиляционных шахт, при установке зенитных фонарей и над участками с взрывоопасным производством для легкосбрасываемой кровли. Отверстия для пропуска вентиляционных шахт предусматриваются диаметром от 0,4 до 1,45 м; на участке их расположения полка плиты утолщается до 100 м. В плитах с отверстиями для зенитных фонарей общая прочность компенсируется дополнительным армированием. Стальной стакан фонаря сваривается с закладными элементами, расположенными у углов отверстия в полке плиты. Плиты 1,5 м шириной с отверстиями для легкосбрасываемой кровли укладываются с интервалами 1,5 м. Между плитами привариваются распорки из уголков. Для обеспечения пространственной работы диска покрытия по контуру температурного отсека устанавливаются плиты без отверстий. В зданиях, оборудованных опорными кранами, плиты без отверстий укладываются в 2 ряда вдоль основных колонн, а плиты с отверстиями располагаются без интервала. Количество и местоположение плит с отверстиями и интервалов между ними в перекрытиях определяются потребной площадью вышибных отверстий и расположением в здании взрывоопасных производств. В промышленных зданиях в основном применяются кровли из рулонных материалов с битумной пропиткой: рубероида, пергамина и т. п., на-клеиваемых на битумных кровельных мастиках. Многолетняя практика эксплуатации таких кровель показала, что при скатах с уклоном более 8% они быстро теряют свои водоизоляционные свойства в связи со стоком размягчающихся в жаркую погоду мастик. В настоящее время повсеместное распространение получают малоуклонные кровли с уклоном 1,5—5%. Такой уклон исключает сток мастик, но обеспечивает сток воды к водоприемникам. Основанием для кровли служат замоноличен-ный настил из ребристых железобетонных плит и стальной профилированный настил. Гофрированные профили выполняются из стального оцинкованного и покрытого слоями пластика листа толщиной до 1 мм. Профили поставляются длиной от 2 до 12 м в комплекте с самонарезающими болтами, служащими для крепления настила к стальным прогонам, и комбинированными заклепками, предназначенными для соединения листов между собой. Для упрощения монтажа стальной профилированный настил можно укладывать на фермы в виде плит с каркасом из холодногнутых профилей, с нанесенным в заводских условиях слоем пенополиуретана. Рубероидную кровлю при обоих указанных основаниях составляют: защитный слой гравия светлых тонов толщиной 25 мм, фракцией 5—15 мм, втопленный в битумную мастику. Защитный слой гравия исключает механические повреждения при хождении по кровле и сбрасывании снега; трех-четырехслойный водоизоляционный рубероидный ковер, наклеенный кровельной битумной мастикой, подогретой до 160—190°;
защитный слой рубероида, наклеиваемый на пе-нополистирол мастикой, подогретой до 110—120°; теплоизоляционный слой из пенополистирольных или пенополиуретановых плит толщиной до 50 мм.

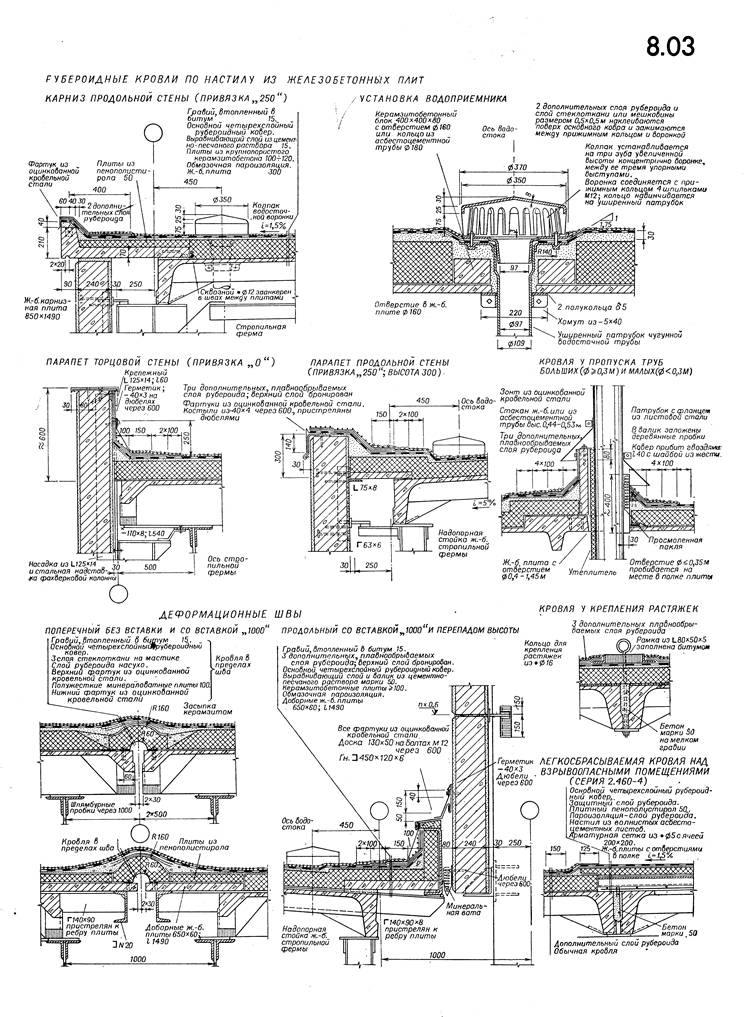

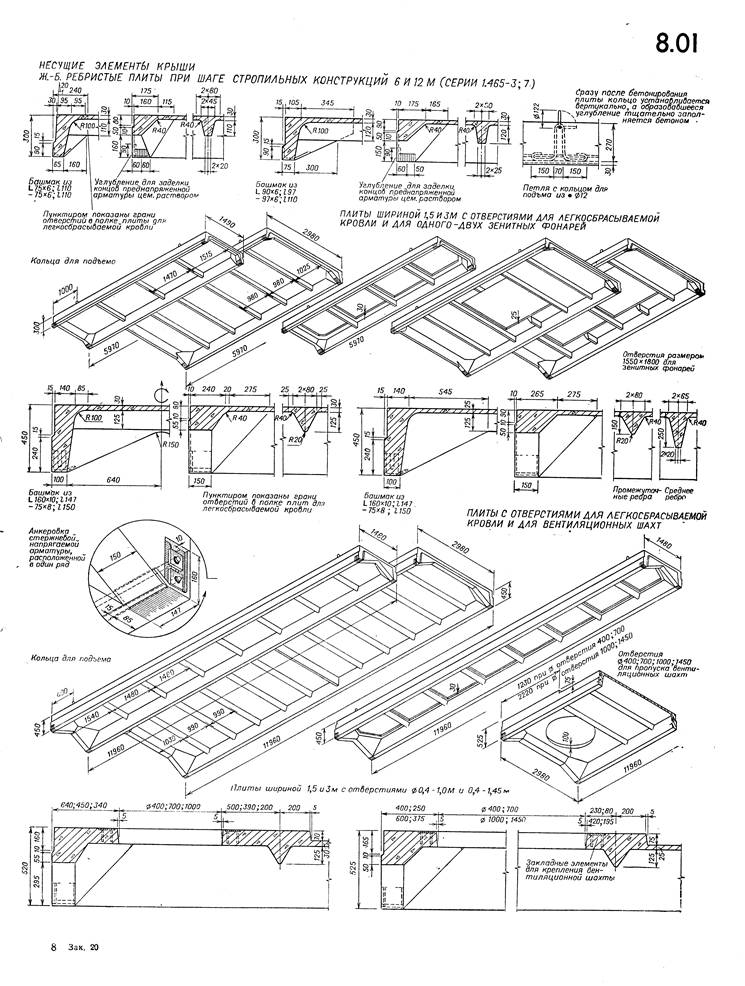

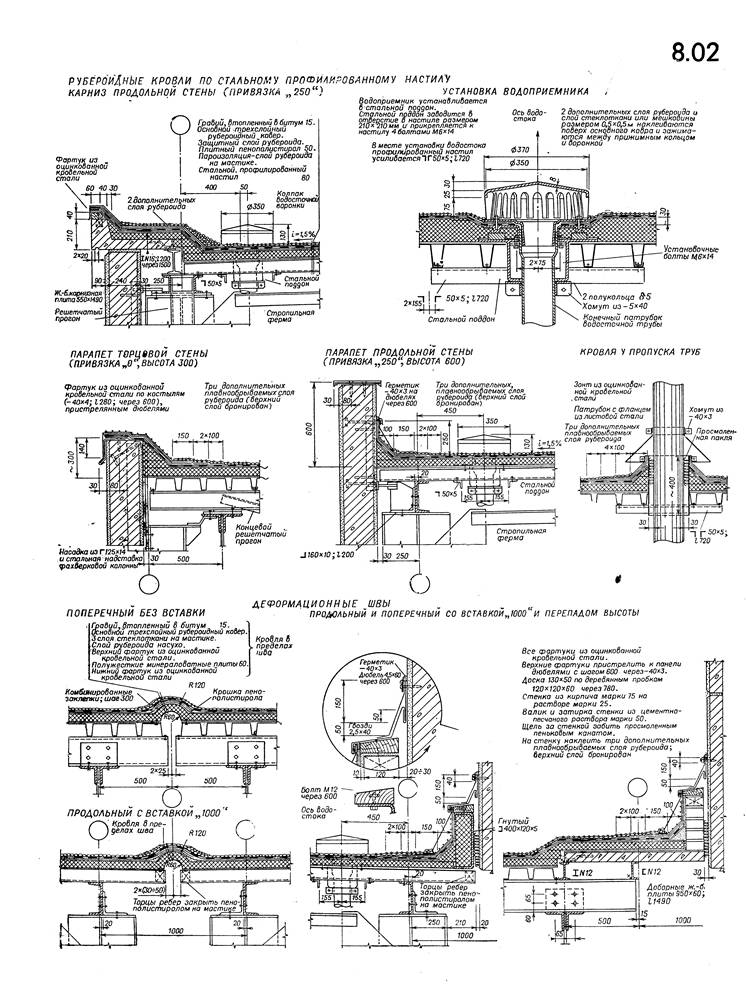

ЛИСТ 8.01. Железобетонные ребристые плиты покрытий при шаге стропильных конструкций 6 и 12 м Лист 8.02. Рубероидные кровли по стальному профилированному настилу Лист 8.03. Рубероидные кровли по железобетонным плитам
