КРЫШИ И ФОНАРИ ПРОМЫШЛЕННЫХ ЗДАНИЙ - ЧАСТЬ 3





Светоаэрационные фонари шириной 6 и 12 м с одним ярусом переплетов высотой 1,8 м либо с двумя ярусами переплетов высотой 2Х 1,2 м (толь­ко для ширины 12 м) предназначены для проветри­вания помещений с избыточным тепловыделением и для освещения средних пролетов. Фонари шири­ной 6 м устанавливаются над 18-метровыми про­летами; шириной 12 м — над пролетами 24—36 м. Они располагаются по оси пролетов и своими тор­цами не доходят на один шаг до торца и попереч­ного деформационного шва здания. Разрыв фонаря, устраиваемый при необходимости в пределах тем­пературного отсека здания, также равен шагу ферм.

Фонари представляют собой П-образную над­стройку над проемом в крыше. Вертикальные пло­скости фонарей над бортом высотой 0,6 м от уров­ня кровли заполнены открывающимися перепле­тами. Плоская крыша аналогична по конструкции малоуклонной крыше всего здания. Доступ на кры­шу фонаря — по расположенной в торце откидной стальной стремянке. В целях вентиляции фонари используются как вытяжные и приточные устройства. В первом слу­чае они должны быть незадуваемы (заслонены от ветра любого направления). Механизмы реечного типа для открывания продольных переплетов работают в автоматическом режиме от датчиков, установленных в аэрационных проемах. Закрывая наветренную сторону, они обеспечивают незадуваемость фонаря. Переплеты в торцах фонарей откры­ваются вручную только при протирке стекол. При этом стальная стремянка откидывается. Основными элементами каркаса фонаря явля­ются стальные конструкции в виде фонарных пане­лей, фонарных ферм, торцовых ферм-панелей и связей по фонарям. Эти конструкции выпускаются в виде отдельных отправочных марок. Фонарные панели с навешенными на них пе­реплетами образуют световой фронт. Их длина соответствует шагу стропильных ферм, а высота — количеству ярусов переплетов. Световые проемы ограничены сверху обвязочным швеллером, а сни­зу — специальным гнутым профилем борта фона­ря. Шаг вертикальных стоек 3 м. Фонарная ферма надстраивается над стропильной фермой, в ее плоскости и образует поперечник фонаря. Она со­стоит из верхнего пояса, стоек и раскосов. Торцо­вая ферма-панель усилена соответствующими фер­мам раскосами. Связи по фонарям устраивают в среднем и крайних шагах температурного отсека. Они воспринимают продольные усилия от ветровой и сейсмической нагрузок, воздействующих на фо­нарь, и передают их на стропильные фермы. По своему положению они подразделяются на:

1.  Связи в плоскости верхнего пояса фонарных ферм в виде крестовой схемы.

2.   Связи в плоскости стоек фонарных ферм в виде фермочек с параллельными поясами.

3.  Связи в плоскости верхнего пояса стропиль­ных ферм с  12-метровым шагом в виде раскосов, обеспечивающих   развязку   стропильных    ферм   в подфонарном пространстве.

Стальные переплеты светоаэрационных фона­рей изготавливаются номинальной длиной 6 м и высотой 1,2 и 1,8 м с обвязками и горбылями трех взаимозаменяемых типов:

1.   Из спаренных   тонкостенных труб 28Х25Х X 1,8 мм —«ПТ».

2.  Из     холодногнутых     профилей     толщиной 2 мм — «ПГ».

3.     Из    горячекатаных    профилей    по    ГОСТ 7511—73—«ПП».

Переплеты типа «ПТ» и «ПГ» имеют шаг гор-быльков 1,2 м. Крепление стекла выполнено двумя резиновыми профилями. В переплете «ПП» с ша­гом горбыльков 0,6 м стекла окантованы резино­выми профилями и прижимаются посредством кляммер и болтов. Все типы переплетов верхнепод­весные с шарнирами, расположенными внутри фо­наря. Кронштейны для подвески переплетов при­крепляются на болтах к обвязке фонарной панели, а заводимые в них опоры — к верхней обвязке рамы переплета. Болтовые соединения с оваль­ными отверстиями позволяют регулировать под­веску. Сопряжение нижней обвязки рамы переплета и борта фонарной панели — внахлестку на 20 мм. Уплотнение стыка глухих и открывающихся участ­ков выполняется в переплетах «ПТ» и «ПГ» спе­циальным резиновым профилем, запрессованным в обвязки сопрягаемых элементов; в переплетах «ПП» — нащельниками из оцинкованной стали. Пе­реплеты в торцах фонарей, не оборудованных меха­низмами для открывания, замыкаются фиксатора­ми — по два на один переплет. Углы фонаря запол­няются вставками из оцинкованной стали. Стекла фонаря регулярно протираются. Сроки очистки устанавливаются в зависимости от степе­ни загрязнения. Безопасность стекломоев обеспе­чивается тремя ограждающими стержнями, проде­тыми сквозь отверстия в стойках фонарной панели. На два нижних стержня на высоту 0,4 м натянута стальная сетка.

Доступ с крыши к механизмам открывания в переплетах «ПТ» и «ПГ» — через рамку-ревизию с

подвижными стеклами; в переплетах «ПП» — через остекленный дверной блок с боковой подвеской. Проем для входа размещен на месте одного из крайних стекол нижнего яруса. Рамка-ревизия по периметру снабжена гребнем, заводимым анало­гично стеклам в раму переплета. Дверной блок на­вешивается на горбылек фонарного переплета и имеет ручку для закрывания.

Шарнирное крепление пожарной лестницы по­зволяет откидывать ее при протирке стекол тор­ца фонаря. В рабочем положении лестница накло­нена на 10°.



Аэрационные фонари предназначены для про­ветривания неотапливаемых зданий с избыточным тепловыделением путем вытяжки отработанного или притока наружного воздуха. Они предусмот­рены для покрытий с шагом стропильных ферм 12 м, перекрытых стальными щитами шириной 3 и 0,75 м. Стальные щиты для покрытия крыши при­меняются при больших избыточных тепловыделе­ниях. Фонари имеют П-образное сечение. В распо­ложенных по наружным граням аэрационных про­емах установлены поворотные створки на верти­кальных осях, регулирующие интенсивность про­ветривания. Фонари располагаются по середине пролетов вдоль конька, а в двухпролетных зда­ниях— и вдоль среднего ряда колонн.

Фонари шириной 6 м, с высотой аэрационного проема 1,5 м, устанавливаются на пролетах 18 и 24 м; шириной 12 м, с высотой аэрационного про­ема 2,5; 3,0 и 3,5 м — на пролетах 30 и 36 м. Фонари, используемые как приточные устройства, должны быть незадуваемы (заслонены от ветра любого направления). Расположенные в одном уровне фонари взаимно заслоняют друг друга от задувания ветром, если отношение высоты к ши­рине межфонарного пространства до 1 : 5. В приня­тых номинальных размерах фонарей это отношение не выдержано на пролете 24 м при высоте аэра­ционного проема 1,5 м и на пролете 36 м при вы­соте аэрационного проема 2,5 м.

Ветрозащитные панели устанавливаются в один ряд: перед крайними рядами аэрационных проемов, в межфонарном пространстве у торцов незадува­емых фонарей и на всю длину аэрационного фрон­та задуваемых фонарей.

Фонари собираются из фонарных панелей, фо­нарных ферм, ветрозащитных панелей и связей.

Фонарные панели образуют стенки фонаря. По своей конструкции они аналогичны фонарным па­нелям светоаэрационных фонарей и состоят из сто­ек, горизонтальных обвязок и раскосов, образую­щих в верхней части раму с вмонтированными в нее поворотными створками, а в нижней — ферму, воспринимающую вертикальные нагрузки. Пово­ротные фонарные створки шириной 1060 мм враща­ются на 80° вокруг вертикальных осей, располо­женных с интервалом 1000 мм. Вращение осуще­ствляется механическим или ручным приводом. Фонарные панели опираются понизу на стропиль­ные фермы и поверху на фонарные фермы, над­страивающие стропильные в пределах ширины фо­наря.

Фонарные фермы собирают из отправочных ма­рок треугольного очертания и расположенных над ними ригелей. Ригели из прокатных двутавров № 24, 27, 36 образуют опору для щитов покрытия вне узлов фермы.

Ветрозащитные панели монтируются на карка­се, образованном стойками, ригелями и раскосами. Они устанавливаются в задуваемых частях фонаря на стропильные фермы и связываются поверху с ригелями фонарных ферм.

Торцовые стены для защиты от задувания ох­ватывают габарит открывания створок. В них раз­мещаются двери для доступа к механизмам. Тор­цовые стены ограничивают секции фонаря. Сек­ции фонарей устанавливаются длиной до 80 м с по­жарными разрывами для прохода между ними. Секция может быть разрезана деформационным швом на два отсека.

Ветрозащитные панели и торцовые стены ограж­даются волнистыми асбестоцементными листами усиленного профиля. Крепления асбестоцемент-ных листов к каркасу аналогичны применяемым в стенах промышленных зданий (см. лист 6.13).

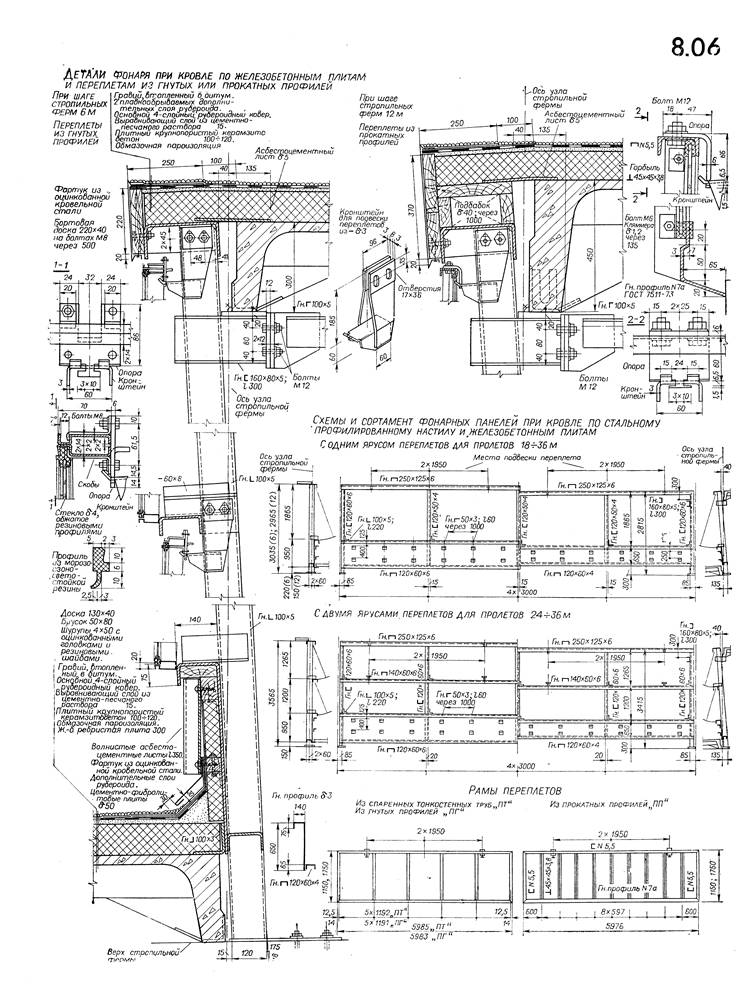

ЛИСТ 8.06. Светоаэрационные фонари при кровле по желе­зобетонным плитам

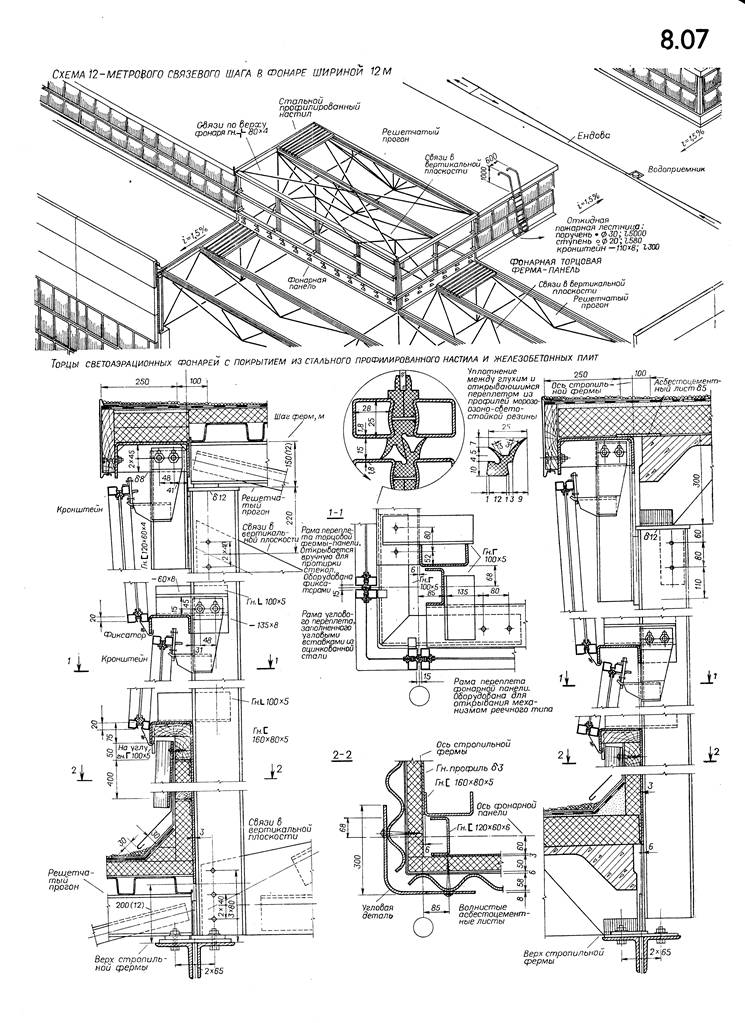

Лист 8.07. Торцы светоаэрационных фонарей

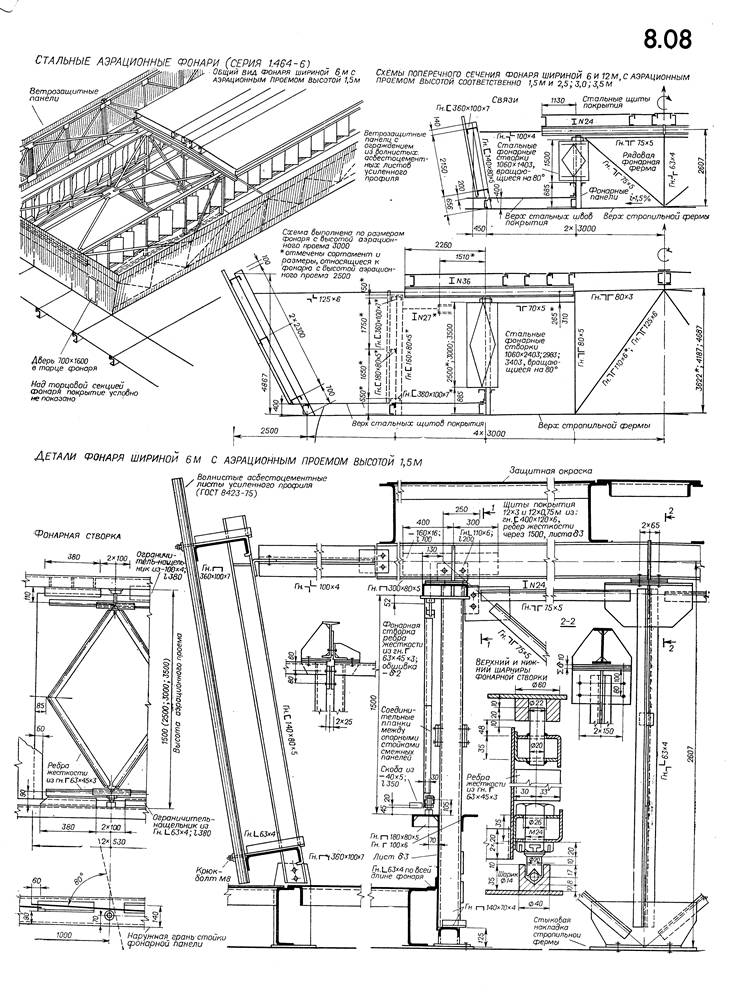

 Лист 8.08. Аэрационные фонари
