КРЫШИ И ФОНАРИ
ПРОМЫШЛЕННЫХ ЗДАНИЙ - ЧАСТЬ 2 Пароизоляция выполняется из слоя рубероида на битуме марки БНК-5 при основании из стального профилированного настила и окраски горячим битумом той же марки при основании из ребристых железобетонных плит. В последнем случае соответственно более прочному основанию может применяться теплоизоляция из ячеистобетонных плит, выровненных под наклейку цементно-песчаным раствором марки 50, толщиной слоя до 15 мм. Сопряжение кровли со стеной решается в виде карниза со свесом окаймляющих кровлю железобетонных плит или; в виде парапета с выступающими над кровлей парапетными панелями. Кроме стен, над кровлей выступают фонари, внутренние водостоки и т. п. В местах примыкания к выступающим конструкциям слой основного ковра заканчивается на переходном валике. На вертикальные поверхности наклеиваются усиливающие кровлю в месте примыкания дополнительные, плавнообрываемые слои рубероида. Обрез кровли располагается на высоте снежного покрова (до 300 мм), накрывается фартуком из оцинкованной кровельной стали и закрепляется стальной полосой, пристрелянной дюбелями, на цилиндрических поверхностях — хомутами из полосовой стали, и т. п. Площадь водосбора водосточной воронки устанавливается в зависимости от климатических условий. В средней полосе СССР предельное расстояние между воронками 24 м, площадь водосбора в малоуклонных кровлях до 900 м2. Воронка и связывающие ее с канализацией внутренние водостоки из патрубков диаметром 100 мм отливаются из чугуна. Четыре основные части воронки — соединенный со стояком уширенный патрубок, прижимное кольцо, сама воронка и приемный колпак со щелевидными отверстиями. В местах установки водосточных воронок основной водоизоляционный ковер усиливается наклеиваемыми поверх него двумя слоями рубероида и слоем стеклоткани или мешковины размером 0,5 X 0,5 м и зажимается между прижимным кольцом и воронкой по периметру отверстия. Над помещениями с избыточными тепловыделениями в кровлях по настилу из железобетонных плит и по стальному профилированному настилу уширенный патрубок устанавливается в стальной поддон. В месте отверстия стальной настил усиливается укрепляемыми снизу посредством болтов парными уголками. В утепленных кровлях по настилу из железобетонных плит уширенный патрубок устанавливается в специальный керамзитобетонный блок или кольцо из асбестоцементной трубы. Прорезающие кровлю трубы пропускаются сквозь обойму в виде железобетонного стакана, асбестоцементного патрубка или патрубка из листовой стали. Обойма образует деформационный шов, обеспечивающий свободную осадку трубы. Щель между трубой и обоймой заполняется просмоленной паклей и накрывается прикрепленным к трубе зонтом из оцинкованной кровельной стали. Деформационные швы по граням температурных отсеков выполняются в виде упругой арочки из полужестких минераловатных плит, обжатых цилиндрическими фартуками из оцинкованной кровельной стали. В месте устройства шва ковер усиливается подстилаемыми под ним слоями стеклоткани. При устройстве шва в месте перепада высоты кровля ограничивается стенкой, образованной гнутым швеллером с заполнением утеплителем, или кирпичной стенкой толщиной в полкирпича и высотой в пять рядов кладки. Образующая шов щель между кирпичной стенкой и стеной более высокого пролета при ширине до 30 мм забивается просмоленным канатом снизу, а при большей ширине закрывается гнутым стальным фартуком с уложенным поверх него слоем минеральной ваты. Сверху щель накрывается пристрелянными к стене фартуками с фальцами, обеспечивающими возможность взаимного смещения без разрыва кровли. Кольцо для крепления растяжек пропускается сквозь уложенную поверх основного ковра рамку либо обечайку, заполненную битумом. Примыкание кровли к вертикальным плоскостям рамки аналогично рассмотренным выше. Снизу штырь с кольцом закрепляется между ребрами железобетонных плит или пропускается сквозь стенку швеллера, соединяющего ряд ребер стального профилированного настила. Легкосбрасываемые кровли над взрывоопасными участками устраиваются в виде настила из волнистых асбестоцементных листов с трудносгораемым утеплителем. Настил укладывается поверх железобетонных ребристых плит с отверстиями в полке и поверх интервалов между 1,5-метровыми плитами. В последнем случае для безопасности производства работ интервалы накрываются рулонной арматурной сеткой. В другом варианте легкосбрасываемые кровли устраиваются из легкобетонных плит пролетом 3 м, укладываемых по стальным прогонам и комбинируемых со стальным профилированным настилом. Чтобы уменьшить сопротивление взрывной волне, легкосбрасываемая кровля разрезается на участки (карты) площадью не более 720 м2. Швы между картами по возможности совмещаются с местами сопряжения обычной и легкосбрасываемой кровель с деформационными швами здания или проходят по осям сетки колонн. Собственная масса легкосбрасываемой кровли не должна превышать 120 кг/м2. В целях облегчения массы над легкосбрасываемыми участками защитный слой из гравия не наносится.

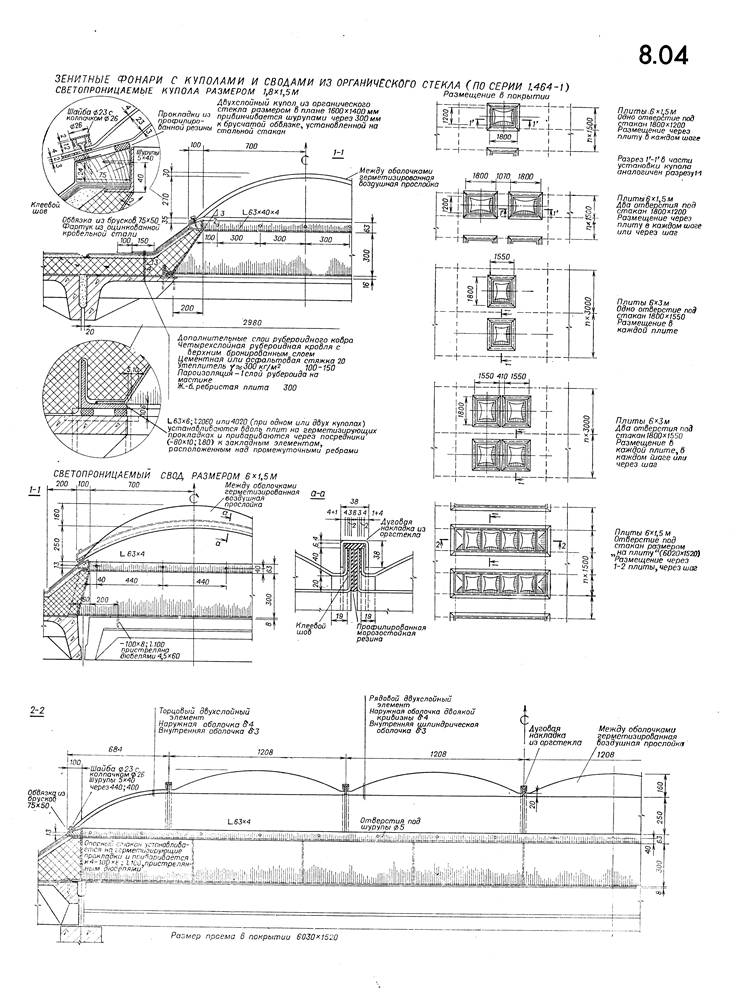

Световые — зенитные — фонари из оргстекла выполняются в точечном (купол) и протяженном (своды) варианте. Они позволяют равномерно и активно освещать естественным светом расположенные под ними помещения. Светопроницаемые купола устанавливаются над отверстиями в плитах покрытия;. своды — над отверстием, образованным пропуском плиты. Фонари состоят из стального стакана трапециевидного сечения, установленного над отверстием в покрытии; деревянной опорной рамы, заведенной в верхнюю часть стакана, и светопроницаемого ограждения в виде двуслойных куполов или сводов. Теплоизоляционные свойства покрытия сохраняются
за счет герметизированной воздушной прослойки, расположенной между оболочками из оргстекла. Стальные стаканы устанавливаются на герметизирующие прокладки и свариваются с закладными или пристрелянными к плитам элементами. Они окрашиваются эмалью, изнутри — белой. Деревянная опорная рама изготовляется из антисептированной древесины. Она прижимает рубероидный ковер к оголовку стакана. Стык накрывается фартуком из оцинкованной стали. Светопроницаемые элементы из органического стекла опираются на деревянную опорную раму через герметизирующие прокладки из профилированной резины. Они привинчиваются к раме шурупами. Головки шурупов для защиты от коррозии устанавливаются в шайбу, накрываемую колпаком. Сверление отверстий для шурупов производится после приклеивания шайб. Стыки элементов свода уплотняются профилированными прокладками из морозостойкой резины и накрываются дуговыми накладками из оргстекла.

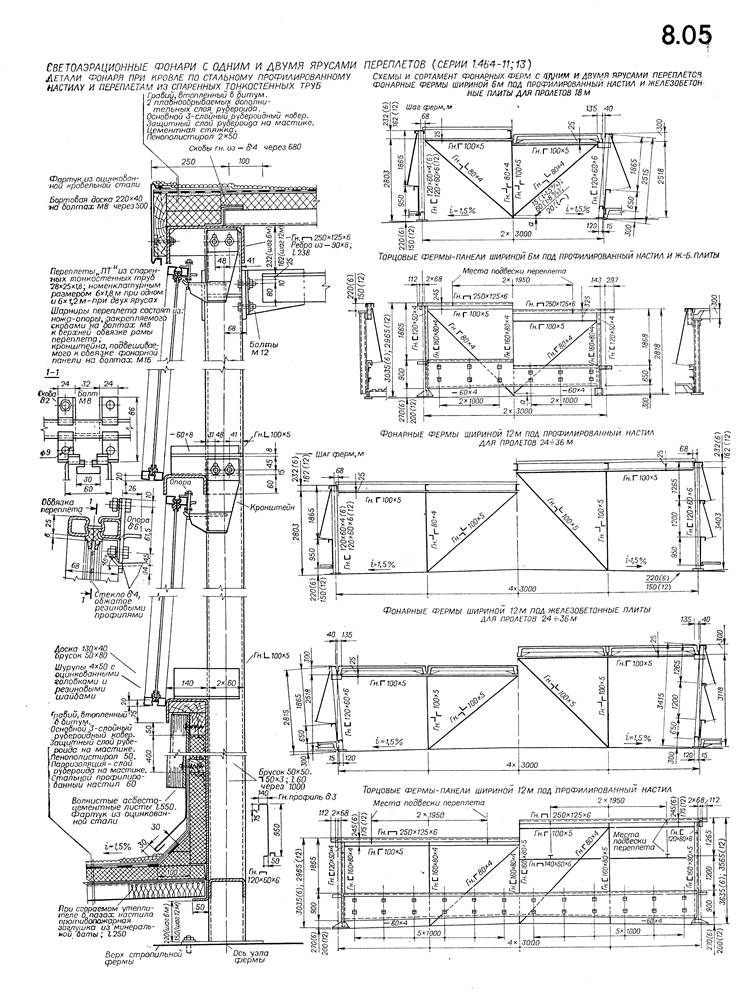

Лист 8.04. Световые фонари ЛИСТ 8.05. Светоаэрационные фонари при кровле по стальному профилированному настилу
