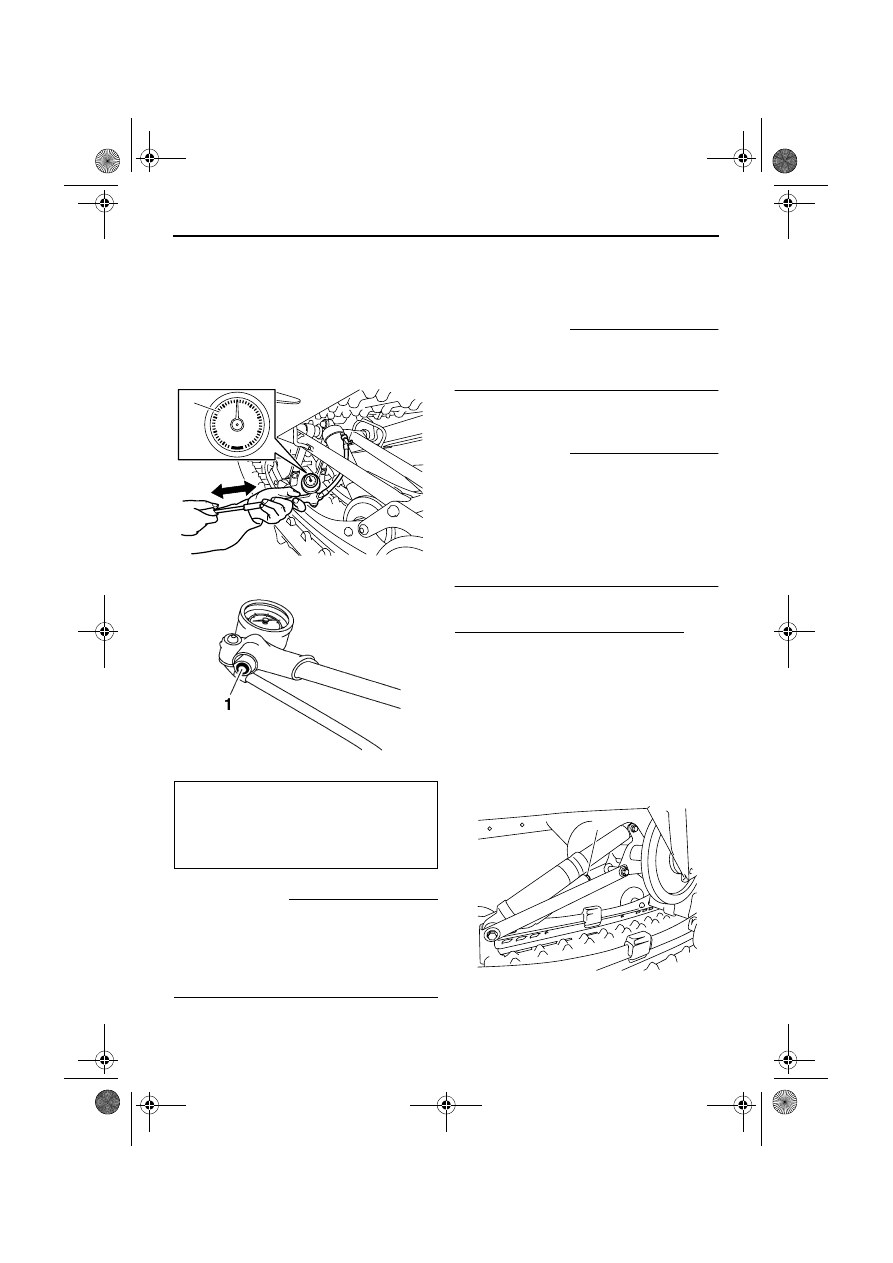

Контрольные функции

44

возрастает быстро, убедитесь, что насос
правильно присоединен и затянут на
пневматическом клапане. Для понижения
давления воздуха нажмите на клапане
черную кнопку стравливания.
ВНИМАНИЕ: Не превышает 1406 кПа
(14.1 кгс/см², 200 psi).

 [XCS00981]

ПРИМЕЧАНИЕ

Чтобы стравить давление из насоса и
амортизатора, нажмите кнопку наполовину и
удерживайте ее. Чтобы немного сбросить
давление, нажмите кнопку до упора и быстро
отпустите ее.

6.

Нажмите фиксатор разъема шланга вниз, а
затем снимите разъем шланга с
пневматического клапана.

ПРИМЕЧАНИЕ

При отсоединении разъема может быть
слышен звук стравливаемого воздуха, но это
воздух из насоса, а не амортизатора.

7.

Установите на место крышку
пневматического клапана.

ПРИМЕЧАНИЕ

Если амортизатор опускается слишком
свободно или слишком сильно откатывается на
поворотах, увеличьте давление воздуха на 34
кПа (0.3 кгс/см², 5 psi). Если амортизатор
слишком жесткий и требуется более плавная
езда, уменьшите давление воздуха на 34 кПа
(0.3 кгс/см², 5 psi).

Задний амортизатор
Чтобы отрегулировать давление воздуха
1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Поднимите заднюю часть снегохода и
установите ее на подходящую опору,
чтобы приподнять гусеницу над
поверхностью.

3.

Снимите с амортизатора крышку
пневматического клапана.

1. Манометр (шкала низкого давления)

1. Кнопка стравливания на клапане

Пределы давления воздуха:

246–1406 кПа (2.5–14.1 кгс/см²,
36–200 psi)

Рекомендуемое давление воздуха:

345 кПа (3.5 кгс/см², 50 psi)

psi

50

40

30

20

10

60

70

80

90

0

100

1

1. Крышка пневматического клапана

1

U8HKR2X0.book  Page 44  Thursday, May 20, 2010  3:40 PM

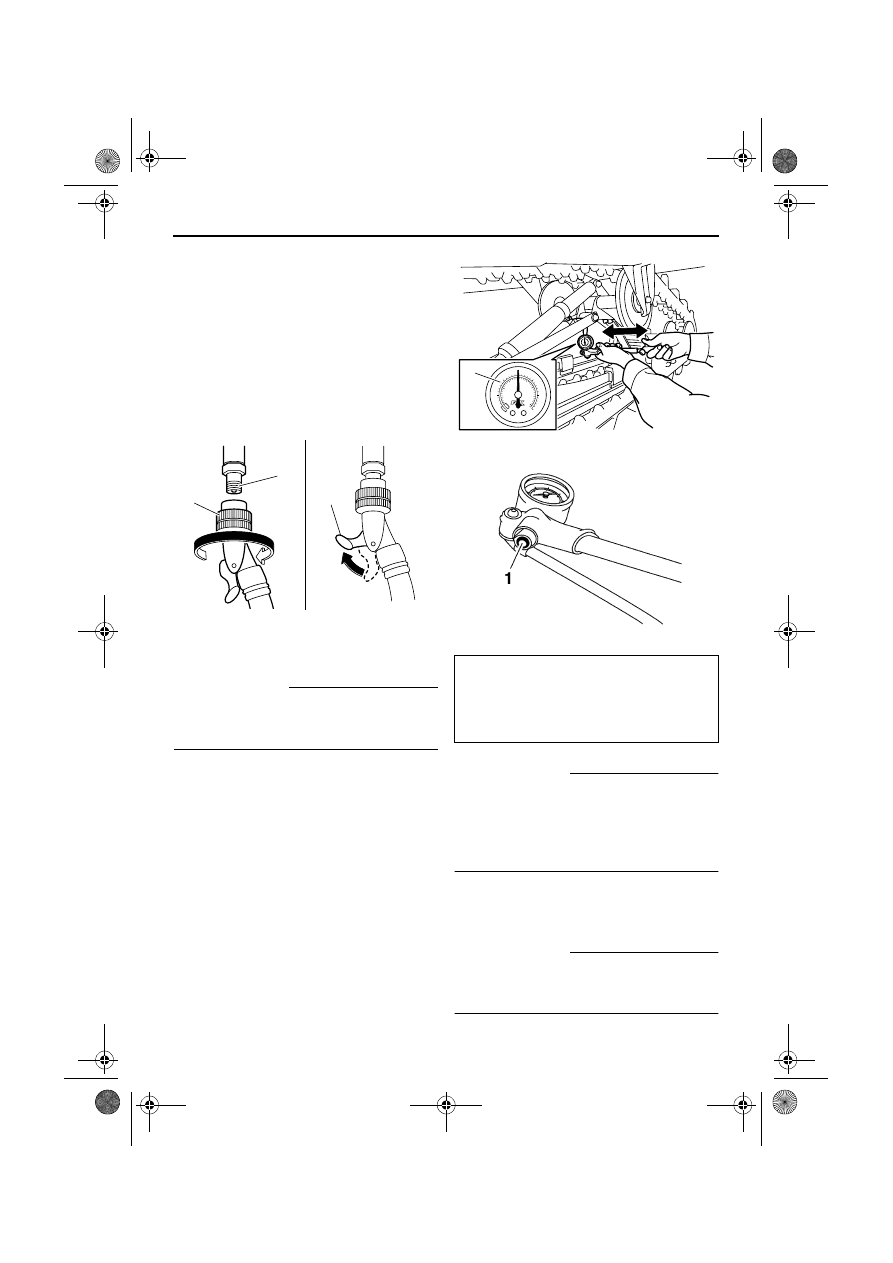

Контрольные функции

45

4.

Заведите разъем шланга насоса
амортизаторов на пневматический клапан
амортизатора и затяните его примерно на
шесть оборотов, пока манометр насоса не
укажет давление, а затем поднимите
рычаг фиксатора разъема шланга вверх.
ВНИМАНИЕ: Не перетягивайте разъем
пневматического клапана, так как это
приведет к повреждению уплотнения.



[XCS00721]

ПРИМЕЧАНИЕ

Если давление воздуха в амортизаторе
отсутствует, манометр покажет на нулевую
отметку.

5.

Для повышения давления несколько раз
прокачайте насос. Давление должно
медленно возрастать. Если давление
возрастает быстро, убедитесь, что насос
правильно присоединен и затянут на
пневматическом клапане. Для понижения
давления воздуха нажмите на клапане
черную кнопку стравливания.
ВНИМАНИЕ: Не превышает 1406 кПа
(14.1 кгс/см², 200 psi).

 [XCS00981]

ПРИМЕЧАНИЕ

Чтобы стравить давление из насоса и
амортизатора, нажмите кнопку наполовину и
удерживайте ее. Чтобы немного сбросить
давление, нажмите кнопку до упора и быстро
отпустите ее.

6.

Нажмите фиксатор разъема шланга вниз, а
затем снимите разъем шланга с
пневматического клапана.

ПРИМЕЧАНИЕ

При отсоединении разъема может быть
слышен звук стравливаемого воздуха, но это
воздух из насоса, а не амортизатора.

1. Пневматический клапан
2. Разъем шланга
3. Рычаг фиксатора разъема шланга

1

2

3

1. Манометр (шкала высокого давления)

1. Кнопка стравливания на клапане

Пределы давления воздуха:

773–1406 кПа (7.7–14.1 кгс/см²,
112–200 psi)

Рекомендуемое давление воздуха:

1034 кПа (10.3 кгс/см², 150 psi)

150

200

250

300

100

50

0

10

bar

psi

5

0

20

15

RACING SHOX

1

U8HKR2X0.book  Page 45  Thursday, May 20, 2010  3:40 PM

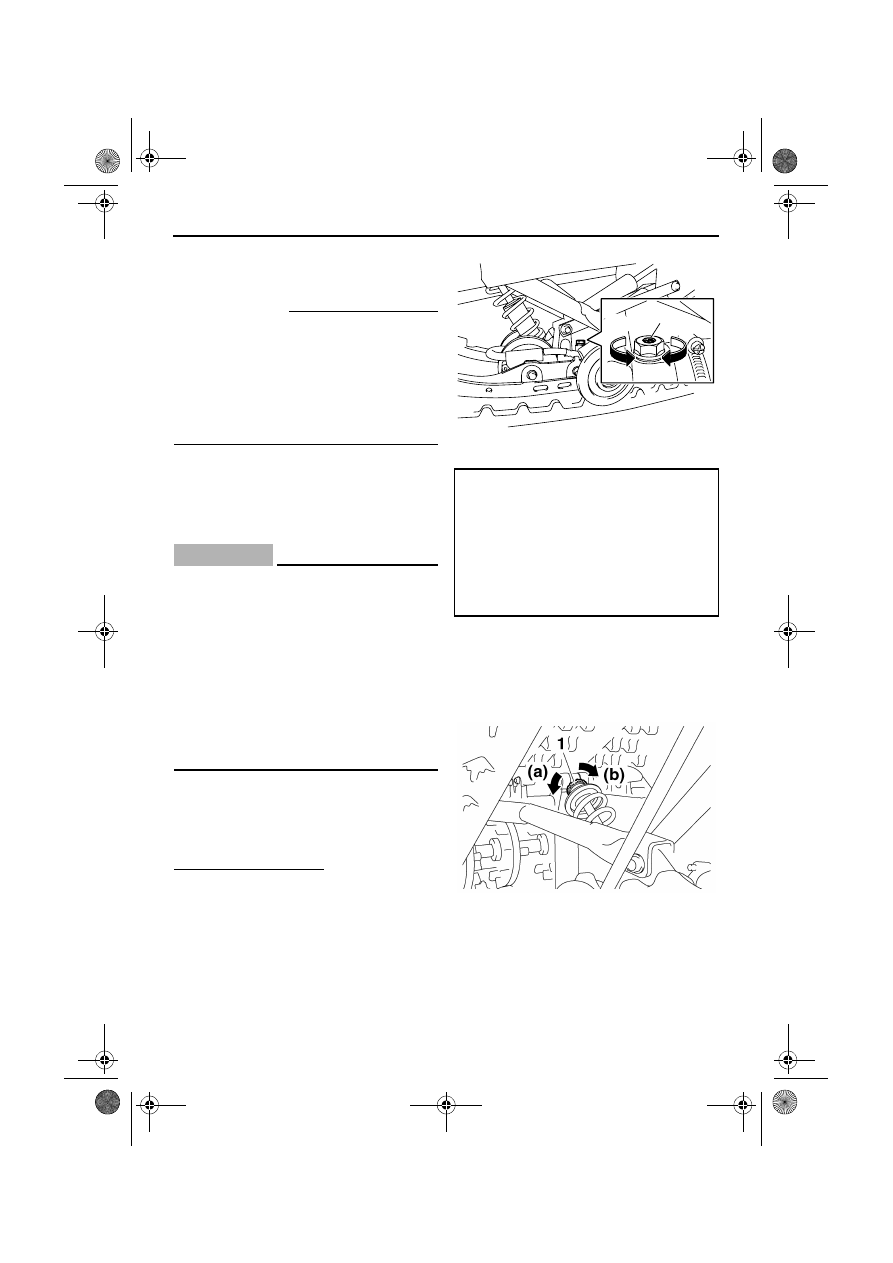

Контрольные функции

46

7.

Установите на место крышку
пневматического клапана.

ПРИМЕЧАНИЕ

Если амортизатор опускается слишком
свободно или слишком сильно откатывается на
поворотах, увеличьте давление воздуха на 34
кПа (0.3 кгс/см², 5 psi). Если амортизатор
слишком жесткий и требуется более плавная
езда, уменьшите давление воздуха на 34 кПа
(0.3 кгс/см², 5 psi).

XSU13720

Регулировка демпфирующих сил
центрального и заднего амортизаторов
(FX10RTRS) или демпфирующей силы
заднего амортизатора (FX10/FX10XT)

ВНИМАНИЕ

XCS00881

●

Почувствовав упор, не пытайтесь
поворачивать регулятор дальше в
направлении (a). Можно повредить
амортизатор, и регулировка
демпфирующей силы станет невозможна.

●

Не пытайтесь поворачивать регулятор в
направлении (b) за предел диапазона
регулировки. Дальнейшее вращение
регулятора за предел диапазона
регулировки не приведет к изменению
демпфирующей силы.

FX10RTRS
Демпфирующая сила сжатия и отбоя может
регулироваться вращением регулировочного
болта, лимба, ручки или винта.
Центральный амортизатор
Для увеличения демпфирующей силы сжатия
вращайте регулятор в направлении (a). Для
уменьшения демпфирующей силы сжатия
вращайте регулятор в направлении (b).

Для увеличения демпфирующей силы отбоя
вращайте регулировочный лимб в
направлении (a). Для уменьшения
демпфирующей силы отбоя вращайте
регулировочный лимб в направлении (b).

1. Регулировочный винт демпфирующей силы

сжатия

Демпфирующая сила сжатия:

Минимальная (слабая):

12 щелчков в направлении (b)*

Стандартное положение:

6 щелчков в направлении (b)*

Максимальная (сильная):

2 щелчков в направлении (b)*

* При повороте регулировочного винта

до упора в направлении (a)

1. Лимб регулировки демпфирующей силы

отбоя

1

(b)

(a)

U8HKR2X0.book  Page 46  Thursday, May 20, 2010  3:40 PM

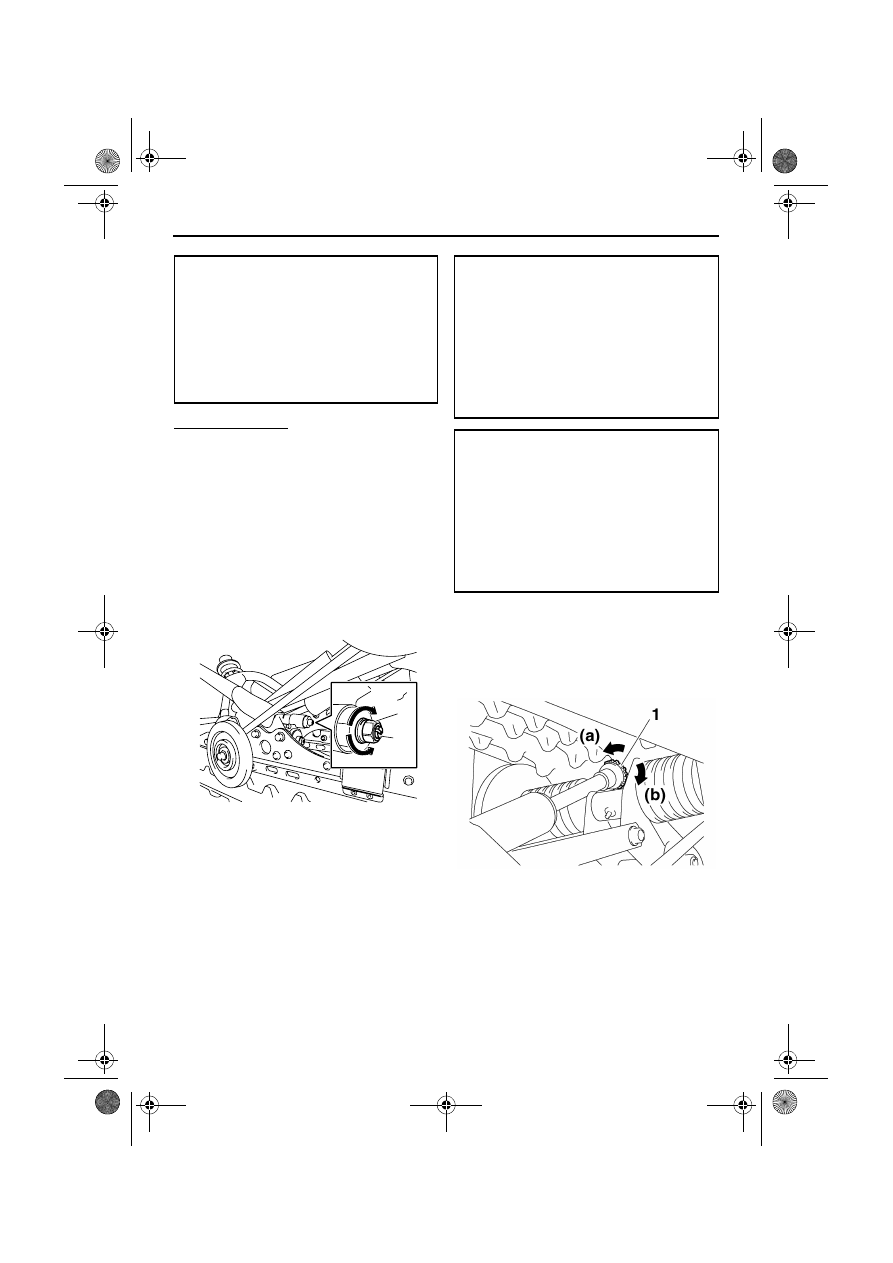

Контрольные функции

47

Задний амортизатор
Для увеличения демпфирующей силы сжатия
(для быстрого демпфирования сжатия)
вращайте регулировочный болт в направлении
(a). Для уменьшения демпфирующей силы
сжатия вращайте регулировочный болт в
направлении (b).
Для увеличения демпфирующей силы сжатия
(для медленного демпфирования сжатия)
вращайте регулировочный винт в направлении
(a). Для уменьшения демпфирующей силы
сжатия вращайте регулятор в направлении (b).

Для увеличения демпфирующей силы отбоя
вращайте регулировочный лимб в
направлении (a). Для уменьшения
демпфирующей силы отбоя вращайте
регулировочный лимб в направлении (b).

Демпфирующая сила отбоя:

Минимальная (слабая):

20 щелчков в направлении (b)*

Стандартное положение:

11 щелчков в направлении (b)*

Максимальная (сильная):

3 щелчков в направлении (b)*

* При повороте регулировочного лимба

до упора в направлении (a)

1. Регулировочный болт демпфирующей силы

сжатия (для быстрого демпфирования
сжатия)

2. Регулировочный винт демпфирующей силы

сжатия (для медленного демпфирования
сжатия)

(a)

(b)

1

2

Демпфирующая сила сжатия (для

быстрого демпфирования сжатия):

Минимальная (слабая):

4 поворотов в направлении (b)*

Стандартное положение:

2 поворотов в направлении (b)*

Максимальная (сильная):

0 поворотов в направлении (b)*

* При повороте регулировочного болта

до упора в направлении (a)

Демпфирующая сила сжатия (для

медленного демпфирования сжатия):

Минимальная (слабая):

16 щелчков в направлении (b)*

Стандартное положение:

6 щелчков в направлении (b)*

Максимальная (сильная):

1 щелчков в направлении (b)*

* При повороте регулировочного винта

до упора в направлении (a)

1. Лимб регулировки демпфирующей силы

отбоя
