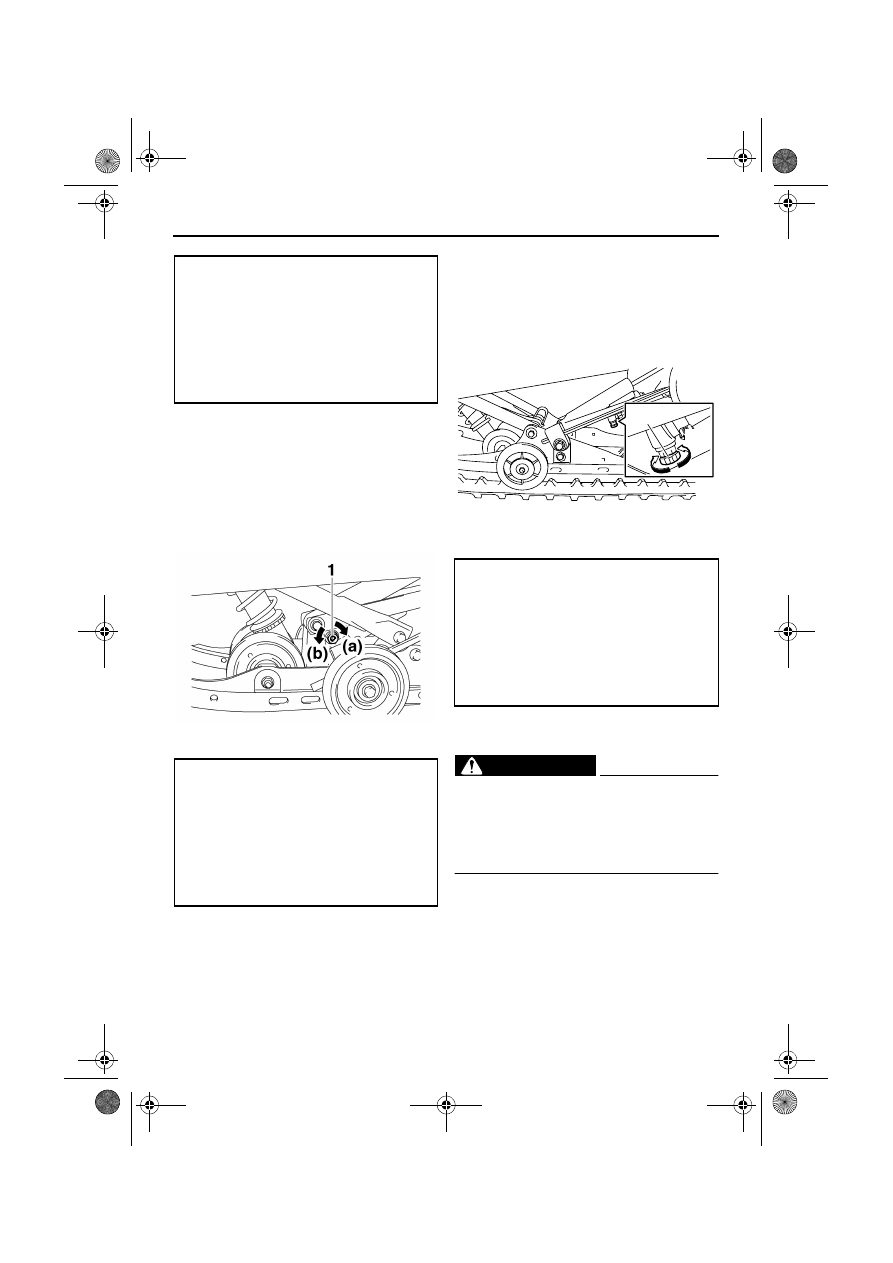

Контрольные функции

FX10
Регулировка демпфирующей силы сжатия
производится поворотом регулятора.
Для увеличения демпфирующей силы сжатия
вращайте регулятор в направлении (a). Для
уменьшения демпфирующей силы сжатия
вращайте регулятор в направлении (b).

FX10XT
Регулировка демпфирующей силы сжатия
производится поворотом ручки регулировки.

Для увеличения демпфирующей силы сжатия
вращайте ручку регулировки в направлении
(a). Для уменьшения демпфирующей силы
сжатия вращайте ручку регулировки в
направлении (b).

XSU11034

Регулировка тяг управления (FX10XT)

ОСТОРОЖНО

XWS00770

Левая и правая регулировочные гайки
должны быть установлены в одно и то же
положение. Различие в их регулировке
может привести к плохой управляемости и
потере устойчивости снегохода.

Перераспределение веса можно регулировать
поворотом регулировочных гаек тяг
управления.
1.

Удерживая регулировочную гайку на
месте, ослабьте контргайку.

Демпфирующая сила отбоя:

Минимальная (слабая):

20 щелчков в направлении (b)*

Стандартное положение:

11 щелчков в направлении (b)*

Максимальная (сильная):

3 щелчков в направлении (b)*

* При повороте регулировочного лимба

до упора в направлении (a)

1. Регулировочный винт демпфирующей силы

сжатия

Демпфирующая сила сжатия:

Минимальная (слабая):

12 щелчков в направлении (b)*

Стандартное положение:

6 щелчков в направлении (b)*

Максимальная (сильная):

2 щелчков в направлении (b)*

* При повороте регулировочного винта

до упора в направлении (a)

1. Ручка регулировки демпфирующей силы

сжатия

Демпфирующая сила сжатия:

Минимальная (слабая):

12 щелчков в направлении (b)*

Стандартное положение:

6 щелчков в направлении (b)*

Максимальная (сильная):

2 щелчков в направлении (b)*

* При повороте ручки регулировки до

упора в направлении (a)

(b)

(a)

U8HKR2X0.book Page 48 Thursday, May 20, 2010 3:40 PM

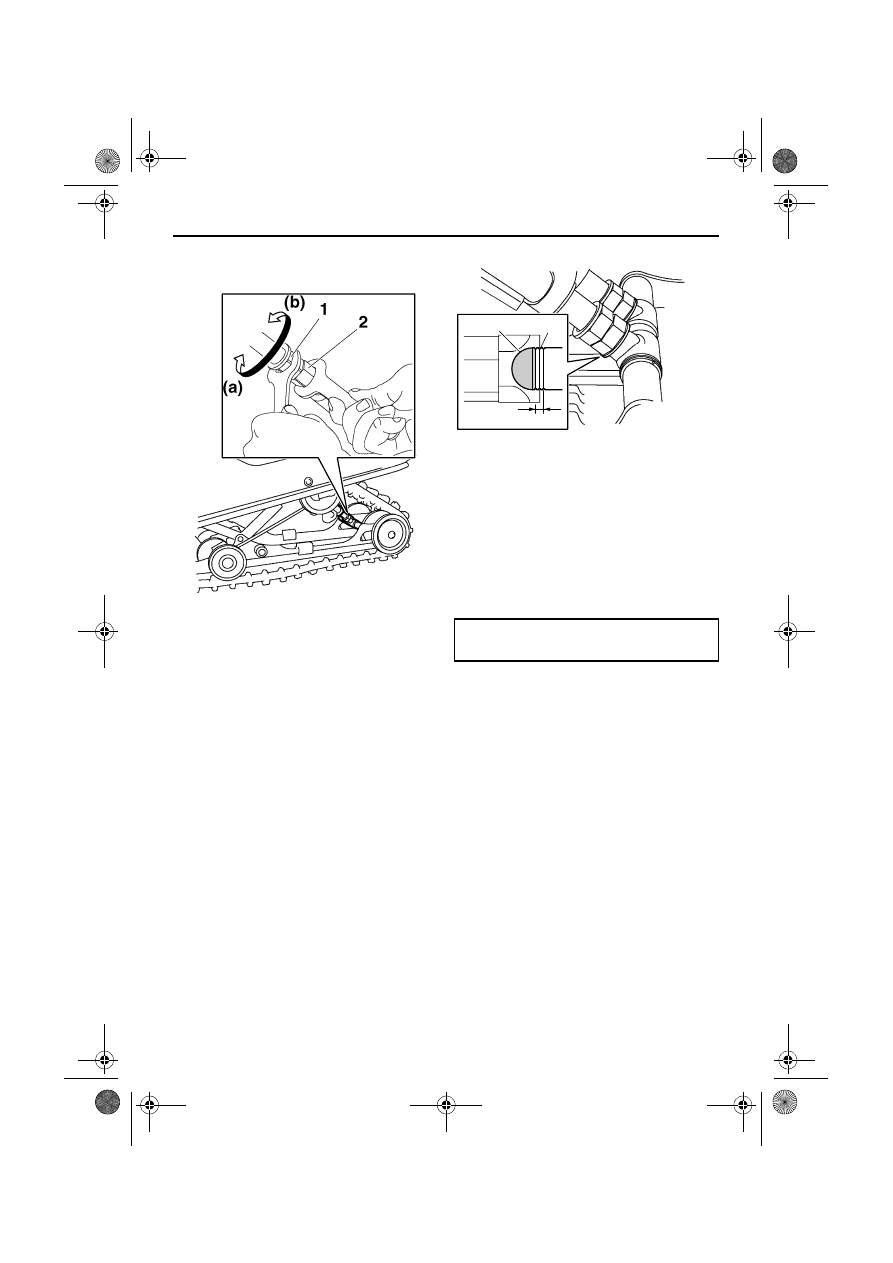

Контрольные функции

Чтобы увеличить перераспределение веса,
поверните регулировочную гайку в
направлении (a), чтобы уменьшить - в
направлении (b). ОСТОРОЖНО!
Никогда не устанавливайте тяги
управления за предельные отметки,
сделанные на тягах красной краской, в
противном случае они могут быть
повреждены, что, в свою очередь,
может привести к несчастному случаю
или травме.

[XWS00173]

Удерживая регулировочную гайку на
месте, затяните контргайку.
ВНИМАНИЕ: Всегда затягивайте
контргайку по отношению в
регулировочной гайке, затем затяните
контргайку с указанным крутящим
моментом.

[XCS00860]

1. Контргайка
2. Регулировочная гайка тяги управления

1. Место, обозначенное красной краской
2. Диапазон регулировки
3. Стандартное положение

Крутящий момент затяжки контргайки:

25 Нм (2.5 м·кгс, 18 фут·фунт силы)

U8HKR2X0.book Page 49 Thursday, May 20, 2010 3:40 PM

Предэксплуатационные проверки

XSU11071

Перед каждым использованием проверяйте ваше транспортное средство, чтобы убедиться в
безопасности условий эксплуатации. Всегда следуйте процедурам и планам осмотра и
технического обслуживания, приведенным в руководстве пользователя.

ОСТОРОЖНО

XWS00191

При отсутствии должной проверки или обслуживания транспортного средства
повышается вероятность несчастного случая или повреждения оборудования. Не
эксплуатируйте транспортное средство в случае обнаружения какой-либо проблемы. Если
проблему нельзя устранить, выполнив описанные в этом руководстве процедуры,
обратитесь для осмотра транспортного средства к дилеру фирмы Yamaha.

XSU11081

Перечень предэксплуатационных проверок

КОМПОНЕНТ

ПРОВЕРКИ

СТРАНИЦА

Топливо

• Проверить уровень топлива.
• Добавить, если требуется.
• Проверить топливопровод на утечки.

Моторное масло

• Проверить уровень масла в двигателе.
• Если потребуется, добавить масла до указанного

уровня.

• Проверить снегоход на утечки масла.

Охлаждающая жидкость

• Проверить уровень охлаждающей жидкости.
• Добавить если потребуется.

Клиновой ремень

• Проверить на износ и наличие повреждений.
• В случае необходимости замените.

Кожух привода

• Убедитесь в том, что кожух привода установлен

надежно.

• Проверьте крепления кожуха на отсутствие

повреждений.

Тормоз

• Проверить работу.
• Если ощущается мягкость или излишний свободный

ход, прокачайте гидравлическую систему на
станции дилера Yamaha.

• Проверить тормозные колодки на износ.
• В случае необходимости замените.
• Проверить уровень жидкости в главном тормозном

цилиндре.

• Если потребуется, добавить рекомендованную

тормозную жидкость до указанного уровня.

• Проверить гидравлическую систему на утечки.

Воздушный фильтр

• Всегда следите за тем, чтобы под фильтрующим

элементом воздушного фильтра не было снега.

• Если необходимо, счистить снег.

Комплект инструментов и
рекомендуемое оборудование

• Проверить правильность размещения.

Капот и крышки

• Убедиться, что капот и крышки прочно закреплены.

U8HKR2X0.book Page 50 Thursday, May 20, 2010 3:40 PM

Предэксплуатационные проверки

Лыжи и полозья

• Проверить на износ и наличие повреждений.
• Если необходимо, заменить лыжи или полозья на

станции дилера Yamaha.

Передние амортизаторы
удара (FX10RTRS)
Передний, центральный и
задний амортизаторы
(FX10M53S/FX10M62S)

• Проверьте давление воздуха.
• При необходимости отрегулировать.

36, 42

Приводная гусеница

• Проверить провисание.
• При необходимости отрегулировать.
• Проверить на износ и наличие повреждений.
• Если необходимо, заменить гусеницу на станции

дилера Yamaha.

Направляющие гусеницы

• Проверить на износ и наличие повреждений.
• Если необходимо, заменить направляющие

гусеницы на станции дилера Yamaha.

Рулевое управление

• Проверить на чрезмерный свободный ход.

Ремень
(FX10M53S/FX10M62S)

• Проверить на наличие повреждений.
• В случае необходимости замените.

Фонари, сигналы,
переключатели

• Проверить работу.
• Исправить, если необходимо.

28, 27, 94, 95

Рычаг дроссельной заслонки

• Убедиться, что он перемещается плавно, а после

отпускания пружина возвращает его в исходное
положение.

Система блокировки
дроссельной заслонки
(T.O.R.S.)

• Проверьте действие T.O.R.S.
• При неисправности системы обратитесь к дилеру

фирмы Yamaha для проверки снегохода.

КОМПОНЕНТ

ПРОВЕРКИ

СТРАНИЦА

U8HKR2X0.book Page 51 Thursday, May 20, 2010 3:40 PM
