Контрольные функции

36

XSU13711

Регулировка давления воздуха в
передних амортизаторах
(FX10RTRS/FX10M53S/FX10M62S)

ОСТОРОЖНО

XWS00730

Давление воздуха в правом и левом
амортизаторах должно быть одинаково
отрегулировано. Различие в их регулировке
может привести к плохой управляемости и
потере устойчивости снегохода.

FX10RTRS
Давление воздуха в амортизаторах
регулируется с помощью насоса
амортизаторов, имеющегося в комплекте
снегохода.

Чтобы отрегулировать давление воздуха

ОСТОРОЖНО

XWS00621

Перед регулировкой амортизаторов
поместите снегоход на надежную опору. В
противном случае снегоход может упасть и
стать причиной травмы.

ВНИМАНИЕ

XCS00710

Перед регулировкой давления воздуха в
амортизаторах убедитесь, что они не
нагружены и полностью раздвинуты.

1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Поднимите переднюю часть снегохода и
установите ее на подходящую опору,
чтобы лыжи оторвались от земли.

3.

Снимите с амортизатора крышку
пневматического клапана.

4.

Заведите разъем шланга насоса
амортизаторов на пневматический клапан
амортизатора и затяните его примерно на
шесть оборотов, пока манометр насоса не
укажет давление. ВНИМАНИЕ: Не
перетягивайте разъем
пневматического клапана, так как это
приведет к повреждению уплотнения.



[XCS00721]

Крутящий момент затяжки:

Контргайка:

42 Нм (4.2 м·кгс, 30 фут·фунт силы)

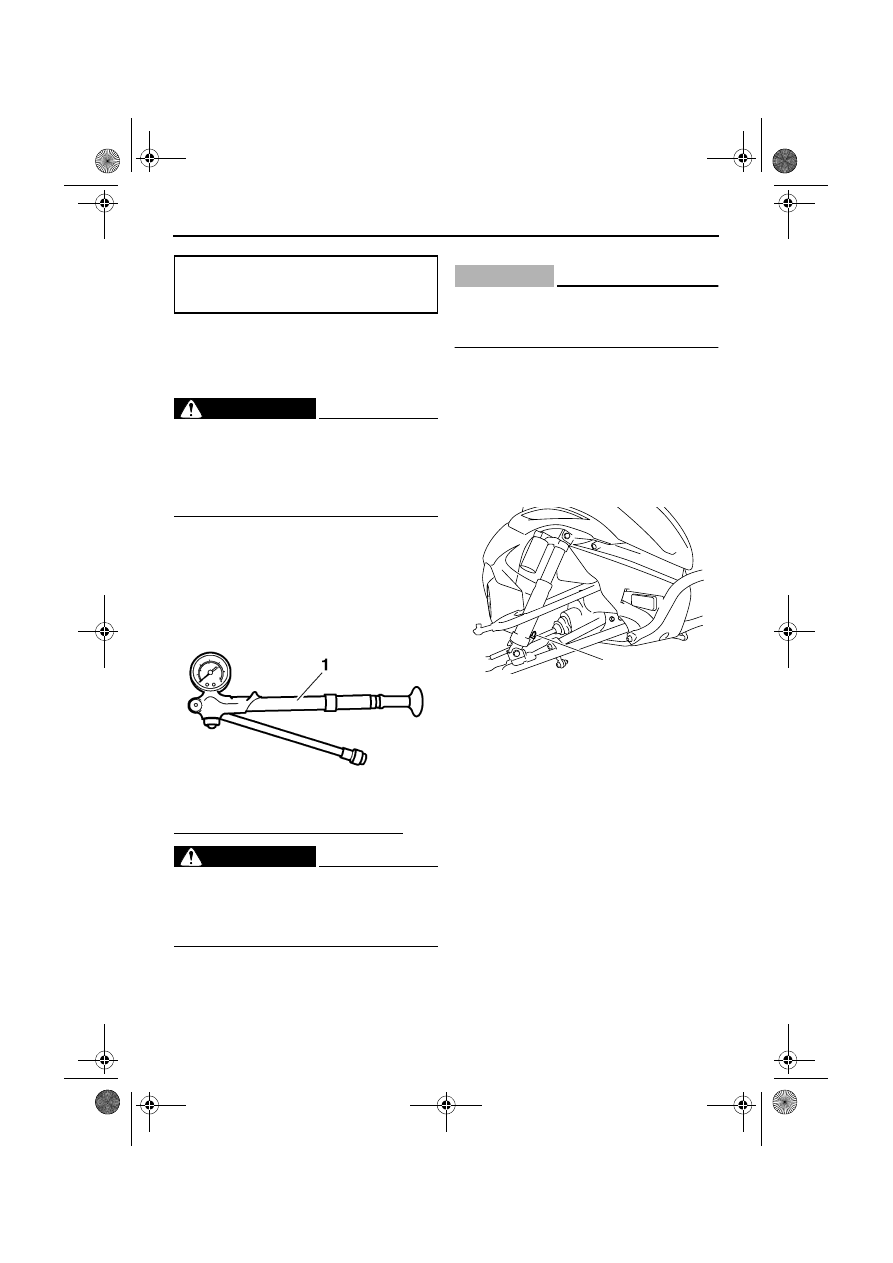

1. Насос амортизаторов

1. Крышка пневматического клапана

1

U8HKR2X0.book  Page 36  Thursday, May 20, 2010  3:40 PM

Контрольные функции

37

ПРИМЕЧАНИЕ

Если давление воздуха в амортизаторе
отсутствует, манометр покажет на нулевую
отметку.

5.

Для повышения давления несколько раз
прокачайте насос. Давление должно
медленно возрастать. Если давление
возрастает быстро, убедитесь, что насос
правильно присоединен и затянут на
пневматическом клапане. Для понижения
давления воздуха нажмите на клапане
черную кнопку стравливания.
ВНИМАНИЕ: Не превышает 1034 кПа
(10.3 кгс/см², 150 psi).

 [XCS00733]

ПРИМЕЧАНИЕ

Чтобы стравить давление из насоса и
амортизатора, нажмите кнопку наполовину и
удерживайте ее. Чтобы немного сбросить
давление, нажмите кнопку до упора и быстро
отпустите ее.

6.

Отсоедините разъем шланга от
пневматического клапана.

ПРИМЕЧАНИЕ

При отсоединении разъема может быть
слышен звук стравливаемого воздуха, но это
воздух из насоса, а не амортизатора.

7.

Установите на место крышку
пневматического клапана.

ПРИМЕЧАНИЕ

Если передний амортизатор опускается
слишком низко или слишком сильно
откатывается на поворотах, увеличьте
давление воздуха на 34 кПа (0.3 кгс/см², 5 psi).
Если амортизатор слишком жесткий и
требуется более плавная езда, уменьшите
давление воздуха на 34 кПа (0.3 кгс/см², 5 psi).

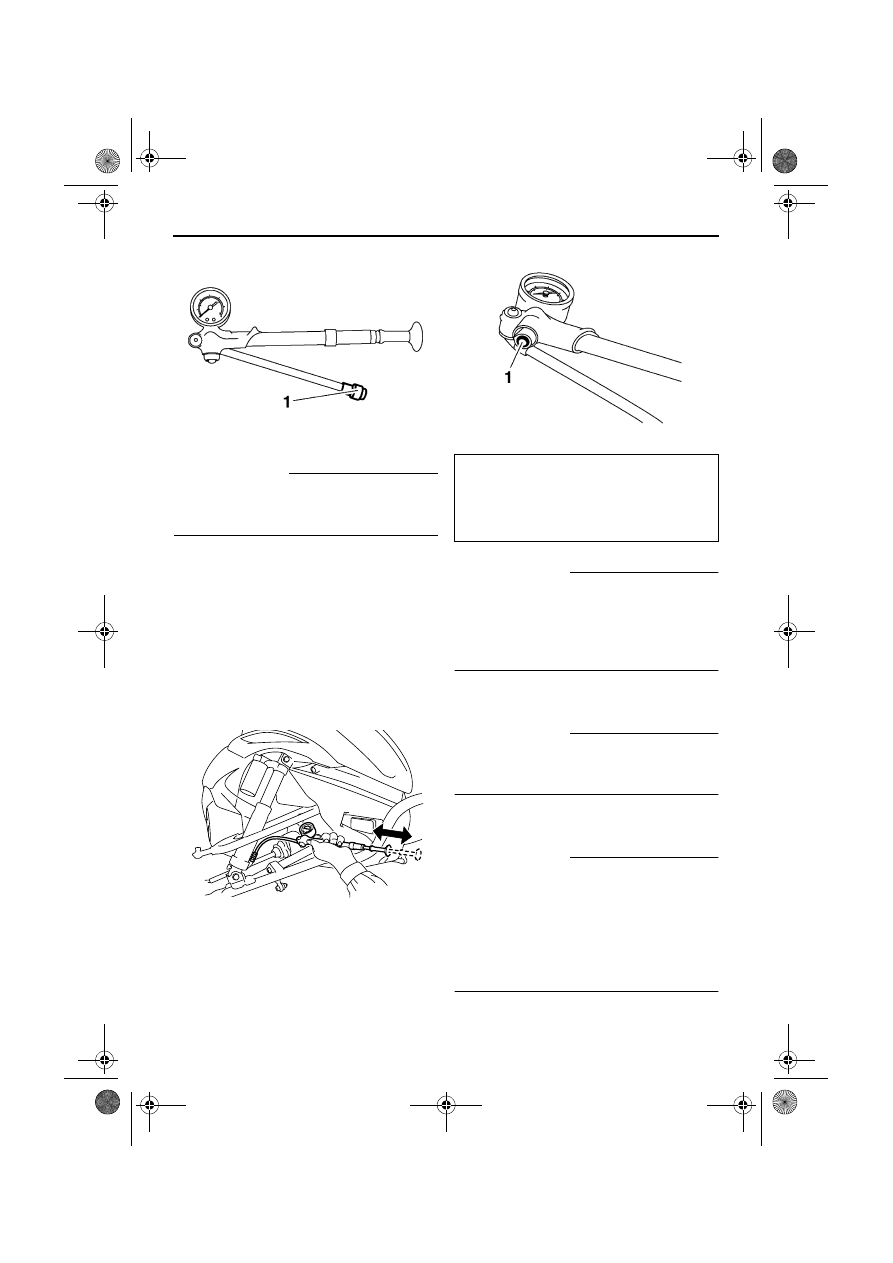

1. Разъем шланга

1. Кнопка стравливания на клапане

Пределы давления воздуха:

345–1034 кПа (3.5–10.3 кгс/см² ,

50–150 psi)

Рекомендуемое давление воздуха:

621 кПа (6.2 кгс/см², 90 psi)

U8HKR2X0.book  Page 37  Thursday, May 20, 2010  3:40 PM

Контрольные функции

38

FX10M53S/FX10M62S
В комплект снегохода входит насос
амортизаторов, с помощью которого
регулируется давление воздуха в
амортизаторах. На насосе имеется манометр.
С одной стороны манометра имеется шкала
для измерения низкого давления, а с другой
стороны имеется шкала для измерения
высокого давления. Для регулировки
передних амортизаторов используйте шкалу
низкого давления.

Чтобы отрегулировать давление воздуха

ОСТОРОЖНО

XWS00621

Перед регулировкой амортизаторов
поместите снегоход на надежную опору. В
противном случае снегоход может упасть и
стать причиной травмы.

ВНИМАНИЕ

XCS00710

Перед регулировкой давления воздуха в
амортизаторах убедитесь, что они не
нагружены и полностью раздвинуты.

1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Поднимите переднюю часть снегохода и
установите ее на подходящую опору,
чтобы лыжи оторвались от земли.

3.

Снимите с амортизатора крышку
пневматического клапана.

4.

Заведите разъем шланга насоса
амортизаторов на пневматический клапан
амортизатора и затяните его примерно на
шесть оборотов, пока манометр насоса не
укажет давление, а затем поднимите
рычаг фиксатора разъема шланга вверх.
ВНИМАНИЕ: Не перетягивайте разъем
пневматического клапана, так как это
приведет к повреждению уплотнения.



[XCS00721]

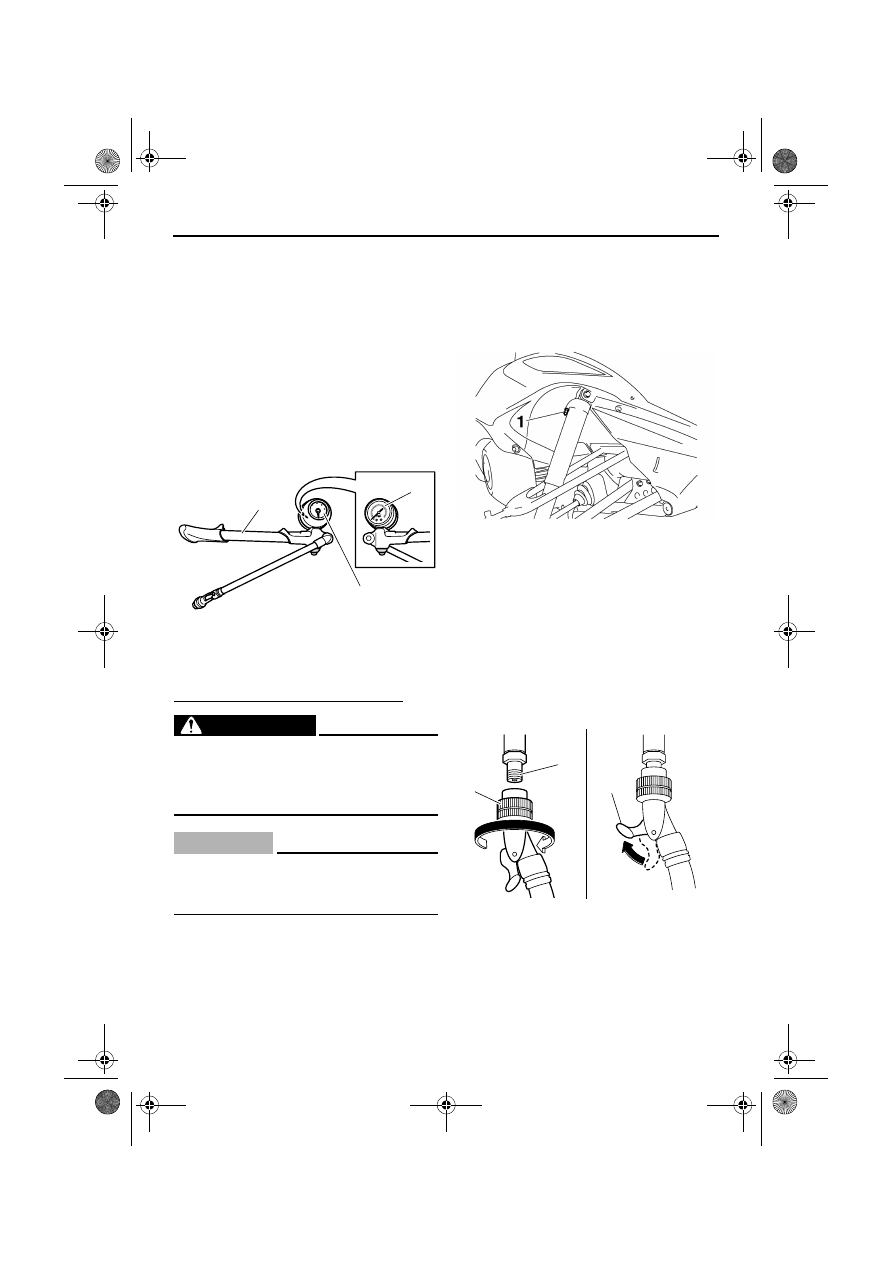

1. Насос амортизаторов
2. Манометр (шкала низкого давления)
3. Манометр (шкала высокого давления)

150

200

250

30

0

10

0

50

0

10

bar

psi

5

0

20

15

RACING SHO

X

1

2

3

1. Крышка пневматического клапана

1. Пневматический клапан
2. Разъем шланга
3. Рычаг фиксатора разъема шланга

1

2

3

U8HKR2X0.book  Page 38  Thursday, May 20, 2010  3:40 PM

Контрольные функции

39

ПРИМЕЧАНИЕ

Если давление воздуха в амортизаторе
отсутствует, манометр покажет на нулевую
отметку.

5.

Для повышения давления несколько раз
прокачайте насос. Давление должно
медленно возрастать. Если давление
возрастает быстро, убедитесь, что насос
правильно присоединен и затянут на
пневматическом клапане. Для понижения
давления воздуха нажмите на клапане
черную кнопку стравливания.
ВНИМАНИЕ: Не превышает 1034 кПа
(10.3 кгс/см², 150 psi).

 [XCS00733]

ПРИМЕЧАНИЕ

Чтобы стравить давление из насоса и
амортизатора, нажмите кнопку наполовину и
удерживайте ее. Чтобы немного сбросить
давление, нажмите кнопку до упора и быстро
отпустите ее.

6.

Нажмите фиксатор разъема шланга вниз, а
затем снимите разъем шланга с
пневматического клапана.

ПРИМЕЧАНИЕ

При отсоединении разъема может быть
слышен звук стравливаемого воздуха, но это
воздух из насоса, а не амортизатора.

7.

Установите на место крышку
пневматического клапана.

ПРИМЕЧАНИЕ

Если передний амортизатор опускается
слишком низко или слишком сильно
откатывается на поворотах, увеличьте
давление воздуха на 34 кПа (0.3 кгс/см², 5 psi).
Если амортизатор слишком жесткий и
требуется более плавная езда, уменьшите
давление воздуха на 34 кПа (0.3 кгс/см², 5 psi).

XSU10926

Регулировка демпфирующих сил
передних амортизаторов
(FX10/FX10RTRS/FX10XT)

ОСТОРОЖНО

XWS00740

Величины демпфирующих сил для левого и
правого амортизаторов должны быть
одинаковыми. Различие в их регулировке
может привести к плохой управляемости и
потере устойчивости снегохода.

Демпфирующая сила сжатия
Демпфирующую силу сжатия каждого
амортизатора можно отрегулировать
поворотом его ручки регулировки
демпфирующей силы сжатия.

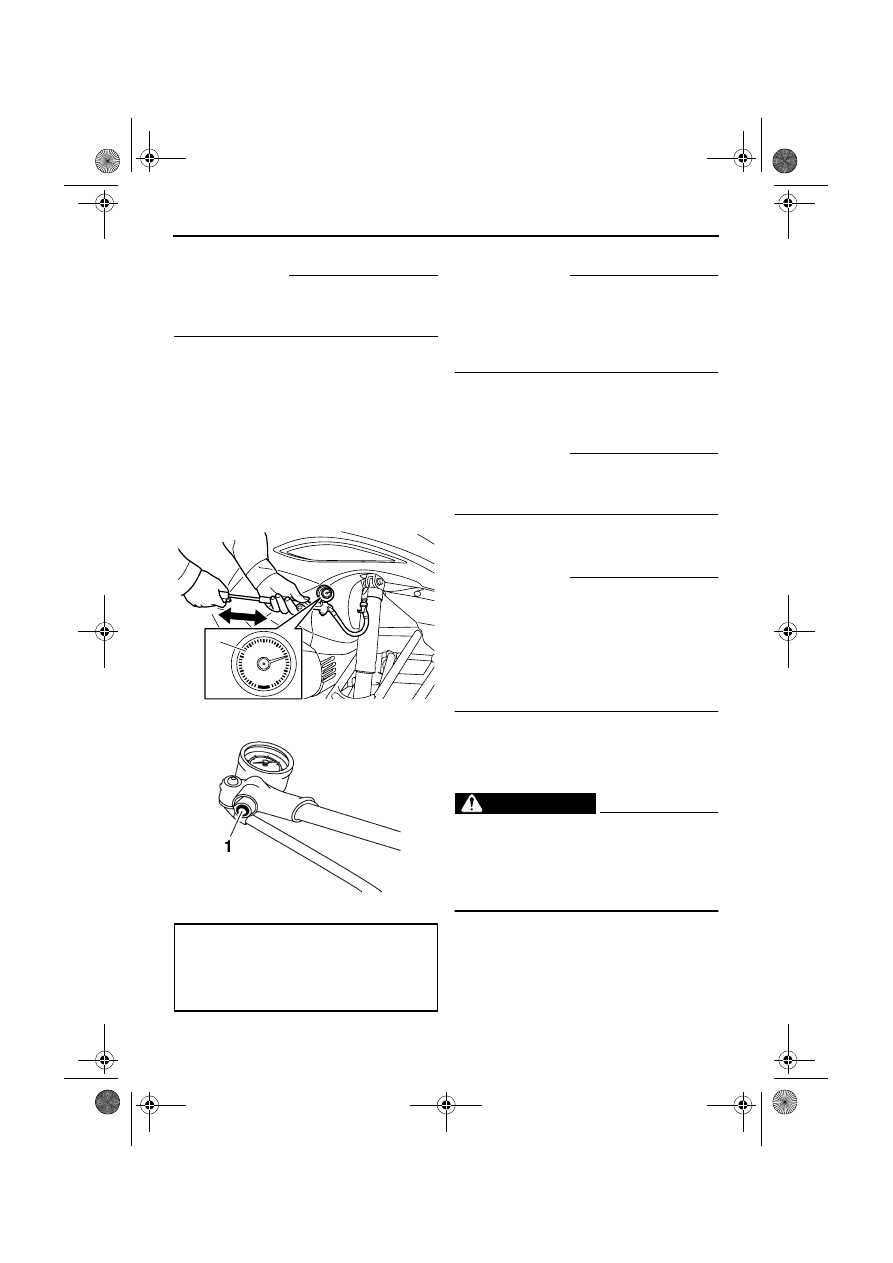

1. Манометр (шкала низкого давления)

1. Кнопка стравливания на клапане

Пределы давления воздуха:

345–1034 кПа (3.5–10.3 кгс/см²,

50–150 psi)

Рекомендуемое давление воздуха:

483 кПа (4.8 кгс/см², 70 psi)

psi

50

40

30

20

10

60

70

80

90

0

100

1
