Контрольные функции

32

2.

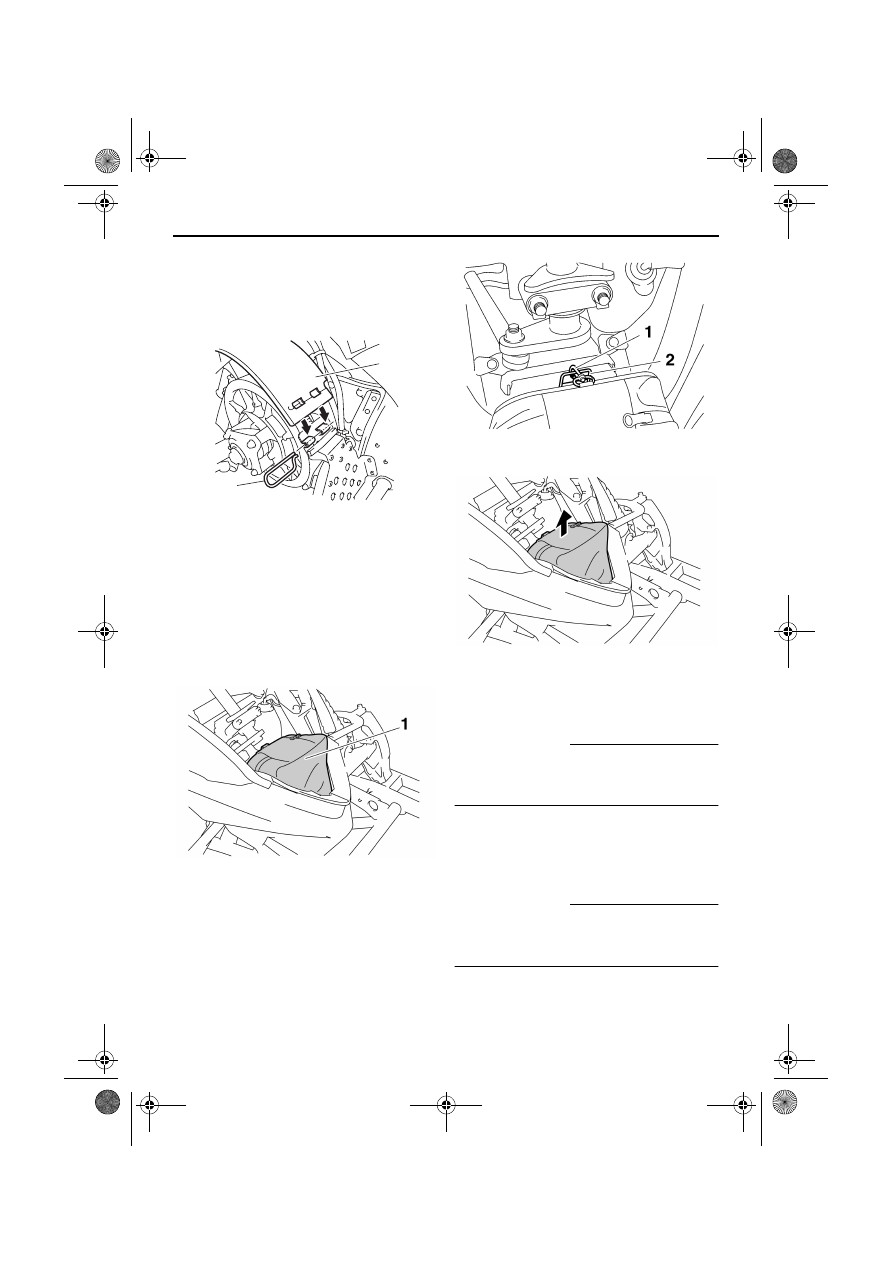

Совместите пазы в кожухе привода с
выступами на заднем держателе кожуха,
затем вставьте фиксатор кожуха в
держатель, как показано ниже.

XSU13044

Сумка для багажа

Сумка для багажа расположена под капотом.
(Порядок снятия капота см. на стр. 67.) Она
используется для хранения набора
инструментов, руководств, запасных частей,
таких как клиновой ремень, или других
небольших деталей.

Чтобы снять сумку для багажа

Отстегните поворотный крюк от кронштейна
сумки для багажа, а затем потяните и снимите
сумку так как показано на рис.

Чтобы установить сумку для багажа

Поместите сумку для багажа в ее изначальное
положение, а затем зацепите поворотный крюк
за кронштейн.

ПРИМЕЧАНИЕ

При установке сумки для багажа убедитесь,
что поворотный крюк надежно зацеплен за
кронштейн.

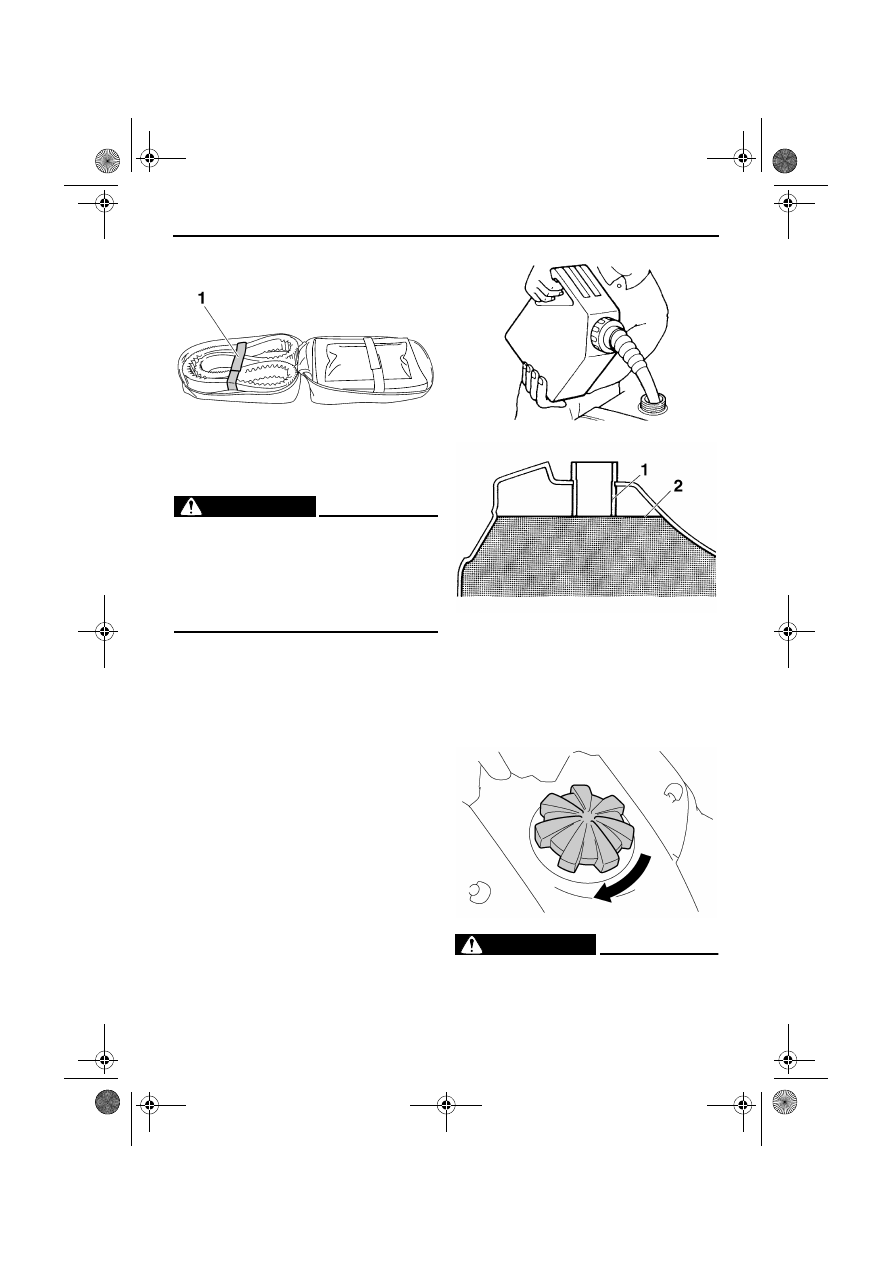

Хранение запасного клинового ремня

Необходимый в экстренном случае запасной
клиновой ремень должен храниться в сумке
для багажа.

ПРИМЕЧАНИЕ

При хранении клинового ремня в сумке для
багажа обязательно закрепите его застежкой-
липучкой.

1. Кожух привода
2. Фиксатор кожуха привода

1. Сумка для багажа

2

1

1. Поворотный крюк
2. Кронштейн сумки для багажа

U8HKR2X0.book  Page 32  Thursday, May 20, 2010  3:40 PM

Контрольные функции

33

XSU10616

Топливо

ОСТОРОЖНО

XWS00071

Бензин и бензиновые пары чрезвычайно
легко воспламеняются. Чтобы избежать
возникновения пожаров и взрывов и
уменьшить риск повреждений при
заправке, выполните следующие
инструкции.

Убедитесь, что в топливном баке достаточно
бензина.
1.

Перед заправкой выключите двигатель и
убедитесь, что на снегоходе никого нет.
Никогда не курите во время заправки, не
заправляйте бак вблизи источников
искрения, открытого пламени или других
источников возгорания, таких как
дежурные горелки водонагревателей и
сушилок для одежды.

2.

Не допускайте переполнения бака. Если
уровень топлива достиг трубы заливной
горловины, прекратите заправку. Так как
топливо расширяется при нагреве,
воздействие тепла от двигателя или
солнечных лучей может привести к
проливу топлива из бака.

3.

Немедленно вытирайте все пролитое
топливо.

4.

Убедитесь в том, что крышка топливного
бака надежно закрыта, повернув ее по
часовой стрелке.

ОСТОРОЖНО

XWS00680

Бензин является ядовитой жидкостью и
может стать причиной тяжелой травмы или
гибели. Соблюдайте осторожность при

1. Застежка-липучка

1. Заливная горловина
2. Максимальный уровень топлива

U8HKR2X0.book  Page 33  Thursday, May 20, 2010  3:40 PM

Контрольные функции

34

работе с бензином. Никогда не следует
подсасывать бензин ртом. При попадании
бензина или его паров в пищеварительный
тракт, дыхательные пути или глаза
немедленно обратитесь к врачу. При
попадании бензина на кожу промойте ее
водой с мылом. При попадании бензина на
одежду смените ее.

Двигатель фирмы Yamaha предназначен для
использования неэтилированного бензина с
исследовательским октановым числом 91 или
выше. (В Канаде следует использовать
обычный неэтилированный бензин с насосным
октановым числом [(R + M)/2] 86 или выше,
либо с исследовательским октановым числом
91 или выше.)

ВНИМАНИЕ

XCS00093

●

При заправке не допускайте попадания в
топливный бак снега или льда.

●

Топливный бак следует заполнять только
бензином рекомендуемого типа.
Использование другого бензина может
привести к серьезным повреждениям
внутренних деталей двигателя, таких как
клапаны и поршневые кольца, а также
выхлопной системы.

Для КАНАДЫ

●

Разрешается использовать
кислородосодержащие виды топлива
(газохол), имеющие в своем составе не
более 10% этилового спирта (E10),
несмотря на то, что для предотвращения
повреждений двигателя может
потребоваться более богатая смесь.
Обратитесь к дилеру фирмы Yamaha. Не
рекомендуется использование газохола с
содержанием метилового спирта.

●

В кислотосодержащее топливо не
разрешается добавлять
антиобледенители на спиртовой основе и
влагопоглощающие присадки.

XSU10873

Подвеска

Вы можете отрегулировать подвеску в
соответствии со своими представлениями об
удобной езде. Например, мягкая подвеска
может обеспечить более комфортное
вождение, а жесткая - улучшенную
управляемость на некоторых типах
поверхности или при определенных условиях
движения.
Если Вы не овладели регулировкой подвески,
обратитесь к дилеру фирмы Yamaha для
выполнения регулировки.

Рекомендуемое топливо:

FX10 ТОЛЬКО ОБЫЧНЫЙ

НЕЭТИЛИРОВАННЫЙ БЕНЗИН

FX10M53S ТОЛЬКО ОБЫЧНЫЙ
НЕЭТИЛИРОВАННЫЙ БЕНЗИН

FX10M62S ТОЛЬКО

НЕЭТИЛИРОВАННЫЙ БЕНЗИН С
ОКТАНОВЫМ ЧИСЛОМ НЕ МЕНЕЕ

91 (FIN)(RUS)(SWE)

FX10M62S ТОЛЬКО ОБЫЧНЫЙ
НЕЭТИЛИРОВАННЫЙ БЕНЗИН

(CAN)

FX10RTRS ТОЛЬКО
НЕЭТИЛИРОВАННЫЙ БЕНЗИН С

ОКТАНОВЫМ ЧИСЛОМ НЕ МЕНЕЕ

91 (FIN)(RUS)(SWE)
FX10RTRS ТОЛЬКО ОБЫЧНЫЙ

НЕЭТИЛИРОВАННЫЙ БЕНЗИН

(CAN)
FX10XT ТОЛЬКО

НЕЭТИЛИРОВАННЫЙ БЕНЗИН С

ОКТАНОВЫМ ЧИСЛОМ НЕ МЕНЕЕ
91 (FIN)(RUS)(SWE)

FX10XT ТОЛЬКО ОБЫЧНЫЙ

НЕЭТИЛИРОВАННЫЙ БЕНЗИН
(CAN)

Емкость топливного бака:

27.7 л (7.32 амер. галлона, 6.09 англ.
галлона)

U8HKR2X0.book  Page 34  Thursday, May 20, 2010  3:40 PM

Контрольные функции

35

ОСТОРОЖНО

XWS00151

Прежде, чем разбирать амортизаторы, в
которых содержится азот под высоким
давлением, внимательно прочитайте
следующую информацию.

●

Не меняйте положение цилиндров и не
пытайтесь их открыть.

●

Не подвергайте амортизаторы
воздействию открытого огня или нагреву
от иного источника тепла. Это может
привести к взрыву узла вследствие
чрезмерного давления газа.

●

Никоим образом не деформируйте и не
повреждайте цилиндры. Повреждение
цилиндров приведет к снижению
характеристик демпфирования.

●

Не выбрасывайте изношенный или
сломанный амортизатор. Передайте
амортизатор дилеру фирмы Yamaha для
проведения работ.

XSU10894

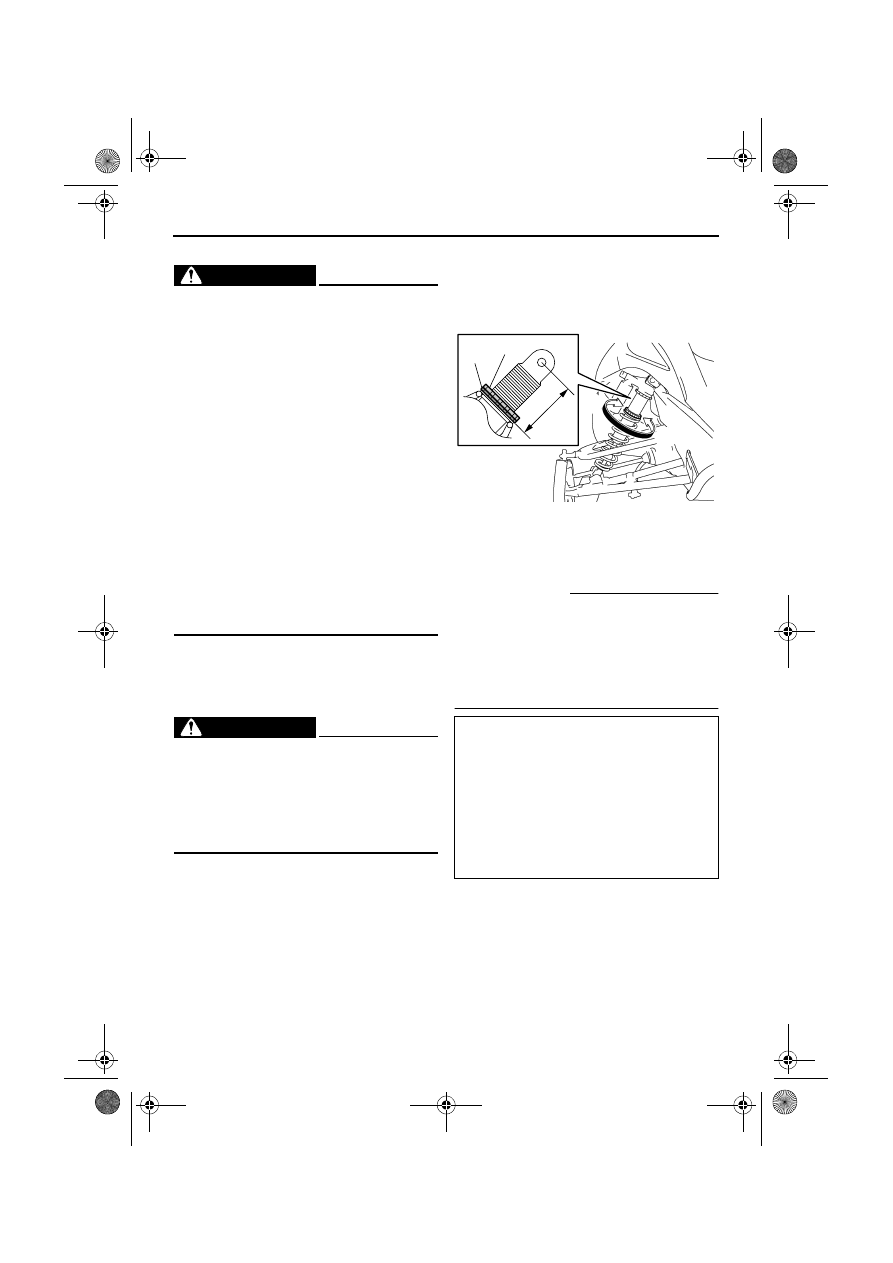

Регулировка предварительной
натяжки пружин передних
амортизаторов (FX10/FX10XT)

ОСТОРОЖНО

XWS00720

Предварительная натяжка пружин на
правом и левом амортизаторе должна быть
отрегулирована одинаково. Различие в их
регулировке может привести к плохой
управляемости и потере устойчивости
снегохода.

Предварительная натяжка пружин
производится поворотом регулировочных
гаек.
Предварительная натяжка пружин проводится
следующим образом.
1.

Ослабьте контргайку.

2.

Для увеличения предварительной
натяжки пружин и, соответственно,
жесткости поверните регулировочную

гайку в направлении (a). Для уменьшения
предварительной натяжки пружин и,
соответственно, жесткости поверните
регулировочную гайку в направлении (b).

ПРИМЕЧАНИЕ

Величина предварительной натяжки пружин
определяется путем замера расстояния A (см.
рисунок). Чем больше расстояние A, тем
больше предварительная натяжка пружин; чем
меньше расстояние A, тем меньше
предварительная натяжка.

3.

Затяните контргайку указанным
моментом. ВНИМАНИЕ: Всегда
затягивайте контргайку по отношению
в регулировочной гайке, затем
затяните контргайку с указанным
крутящим моментом.

 [XCS00860]

1. Контргайка
2. Расстояние A
3. Регулировочная гайка предварительного

натяга пружины

Предварительная натяжка пружин*:

Минимальная (слабая):

141.6 мм (5.57 дюйм)

Стандартное положение:

141.6 мм (5.57 дюйм)

Максимальная (сильная):

151.6 мм (5.97 дюйм)

* При каждом полном повороте

регулировочной гайки расстояние A

изменяется на 1.5 мм (0.06 дюйма).

(a)

(b)

1

3

2
