Контрольные функции

28

XSU10661

Переключатель дальнего и
ближнего света фар “LIGHTS”

Нажимайте на этот переключатель для
переключения фар на дальний свет “HI” или на
ближний свет “LO”.

XSU10676

Регулятор обогрева
рукояток/механизма обогрева
рычага управления дроссельной
заслонкой

Регулятор обогрева рукояток/механизма
обогрева рычага управления дроссельной
заслонкой управляет электрообогревом
рукояток руля и рычага дроссельной заслонки.

Для повышения температуры

Для повышения температуры рукояток
нажмите переключатель со стороны,
отмеченной “

”. Для повышения

температуры рычага дроссельной заслонки
нажмите переключатель со стороны,
отмеченной “

”.

Для понижения температуры

Продолжайте нажимать переключатель до тех
пор, пока уровень температуры не вернется к
минимальному значению, а затем поднимется
до требуемого уровня.
Более подробная информация приведена в
разделе “Указатель уровня топлива и
индикатор уровня обогрева рукояток/рычага
управления дроссельной заслонкой” на стр.
24.

XSU10696

Гнездо для подключения к
источнику постоянного тока
(FX10M53S/FX10M62S)

Гнездо для подключения к источнику
постоянного тока находится на передней
панели и может использоваться для
аксессуаров.

ПРИМЕЧАНИЕ

Гнездо подключения к источнику постоянного
тока может работать только при включенном
двигателе.

Для использования гнезда для
подключения к источнику постоянного
тока

1.

Запустите двигатель.

2.

Откройте крышку гнезда для
подключения к источнику постоянного
тока, и вставьте разъем электропитания
аксессуара в гнездо.

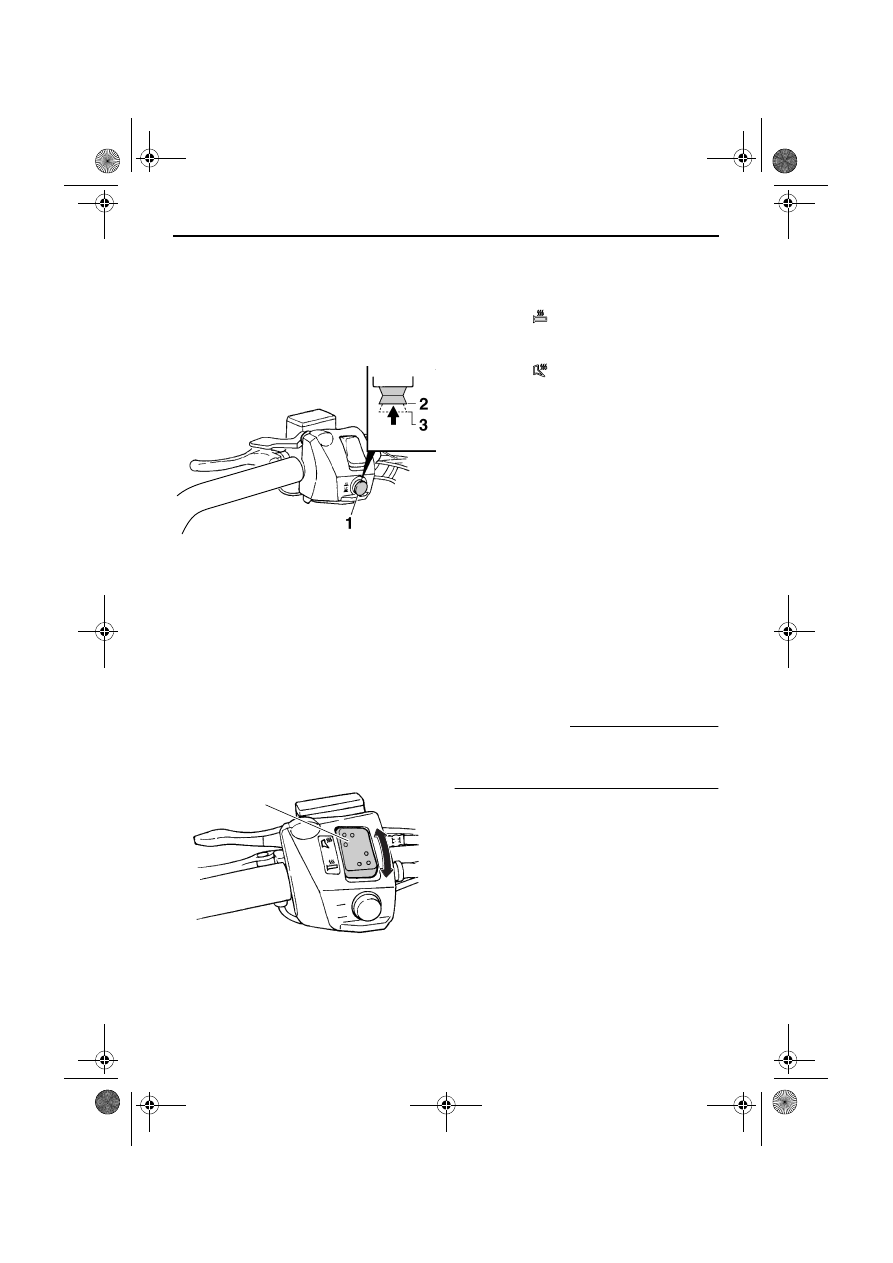

1. Переключатель дальнего и ближнего света

фар “LIGHTS”

2. Дальний свет “HI”
3. Ближний свет “LO”

1. Регулятор обогрева рукояток/механизма

обогрева рычага управления дроссельной
заслонкой

1

U8HKR2X0.book  Page 28  Thursday, May 20, 2010  3:40 PM

Контрольные функции

29

3.

После использования гнезда для
подключения к источнику постоянного
тока не забудьте вынуть из гнезда разъем
электропитания аксессуара и закрыть
крышку.

ВНИМАНИЕ

XCS00122

●

Во избежание перегрузки цепи или
возможного перегорания предохранителя
не используйте аксессуары с
номинальной мощностью,
превосходящей установленный
максимум для гнезда подключения к
источнику постоянного тока.
(Рекомендованную амперную нагрузку
предохранителя см. на стр. 96.)

●

Не пользуйтесь прикуривателем или
другим аксессуаром с разъемом, который
нагревается — это может привести к
повреждению гнезда.

XSU13523

Рычаг тормоза

Остановка снегохода осуществляется
торможением всей системы привода.
Для остановки снегохода нажмите на рычаг
тормоза в направлении рукоятки руля.

ПРИМЕЧАНИЕ

При нажатии на рычаг тормоза загорается
сигнал торможения.

Рычаг тормоза оборудован регулятором
положения.

Для регулировки положения рычага
тормоза

1.

Ослабьте контргайку.

2.

Слегка нажав на рычаг тормоза в
направлении (a), поверните
регулировочный болт для задания
требуемого положения рычага.

3.

После регулировки положения рычага
тормоза затяните как следует контргайку.

XSU10581

Рычаг стояночного тормоза

При парковке снегохода или перед пуском
двигателя поставьте снегоход на стояночный
тормоз, переместив рычаг тормоза влево.

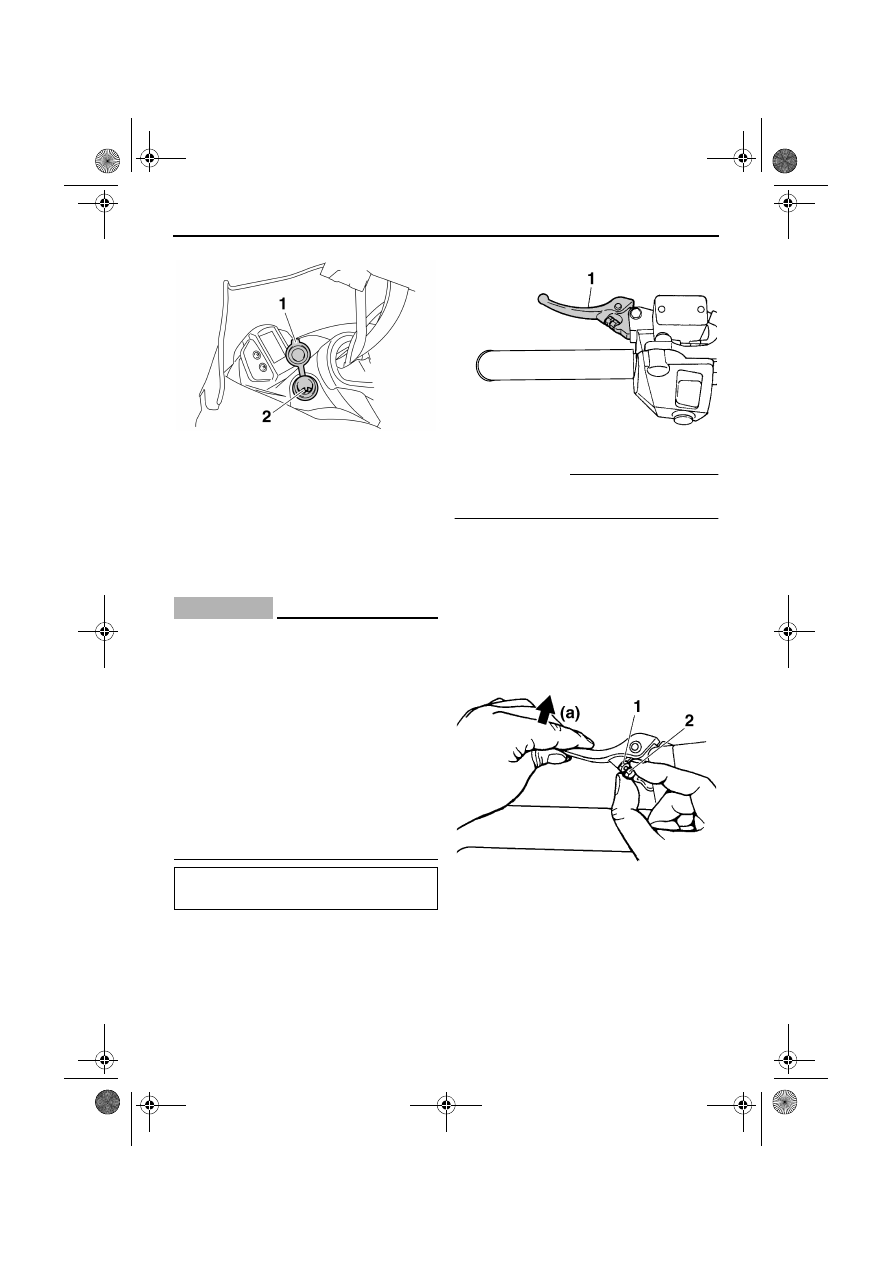

1. Крышка гнезда для подключения к

источнику постоянного тока

2. Гнездо для подключения к источнику

постоянного тока

Максимум номинальной мощности:

ПОСТ. ТОК 12 В, 2.5 А (30 Вт)

1. Рычаг тормоза

1. Контргайка
2. Регулировочный болт

U8HKR2X0.book  Page 29  Thursday, May 20, 2010  3:40 PM

Контрольные функции

30

Для снятия снегохода со стояночного тормоза
переместите рычаг стояночного тормоза
вправо.

XSU13032

Рычаг переключения передач

Рычаг переключения передач предназначен
для выбора направления движения снегохода
— вперед или назад. До переключения
дождитесь полной остановки снегохода с
работающим на холостом ходу двигателем.
Потяните рычаг переключения передач,
переместите его в положение “FWD” или
“REV” до упора, а затем нажмите на него.

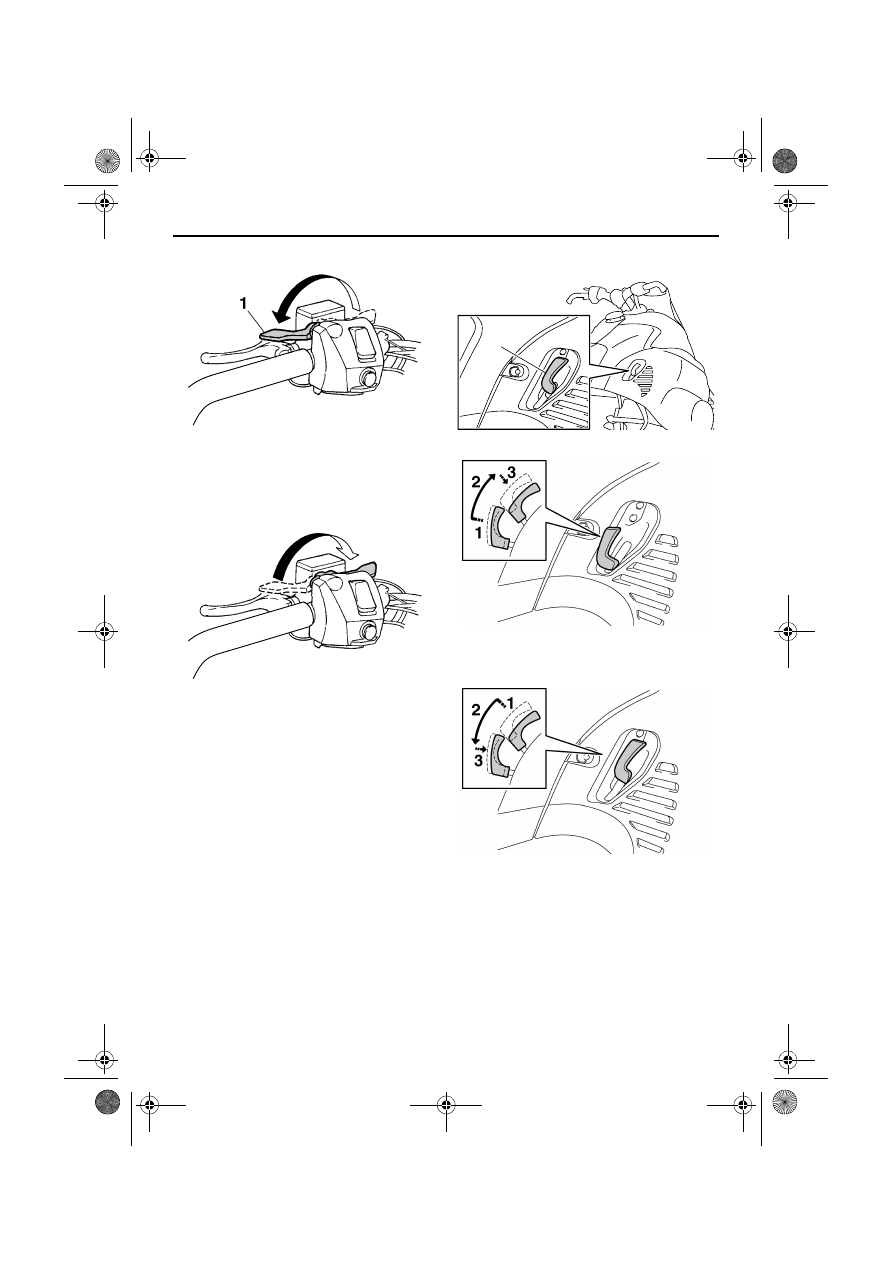

1. Рычаг стояночного тормоза

1. Рычаг переключения передач

1. Потяните.
2. Переместите на “FWD” (вперед).
3. Вдавить.

1. Потяните.
2. Переместите на “REV” (назад).
3. Вдавить.

1

U8HKR2X0.book  Page 30  Thursday, May 20, 2010  3:40 PM

Контрольные функции

31

ВНИМАНИЕ

XCS00072

Не переключайте рычаг переключения
передач во время движения снегохода, в
противном случае может быть повреждена
цепь привода.

XSU12735

Кожух привода

ОСТОРОЖНО

XWS00402

●

Прикосновение к вращающимся
клиновому ремню или деталям сцепления
может стать причиной тяжелой травмы
или гибели. Никогда не включайте
двигатель, если снят кожух привода.

●

Перед эксплуатацией снегохода убедитесь
в надежности установки кожуха привода,
чтобы избежать тяжелой травмы или
гибели, к которым могут привести
оторвавшийся во время эксплуатации
клиновый ремень или другие детали.

ВНИМАНИЕ

XCS00830

Никогда не включайте двигатель, если снят
клиновой ремень. При этом могут быть
повреждены детали сцепления.

Кожух привода предназначен для защиты
клиноременной передачи и клинового ремня в
случае разрушения или ослабления деталей.
Кожух привода расположен под левой боковой
крышкой. (Порядок снятия см. на стр. 67.)

Чтобы снять кожух привода

1.

Вытяните фиксатор кожуха привода из
держателя задней части кожуха.

2.

Поднимите заднюю часть кожуха
привода, как показано, затем вытяните ее,
чтобы снять.

Чтобы поставить на место кожух
привода

1.

Установите пазы передней части кожуха
привода над выступами переднего
держателя кожуха привода.

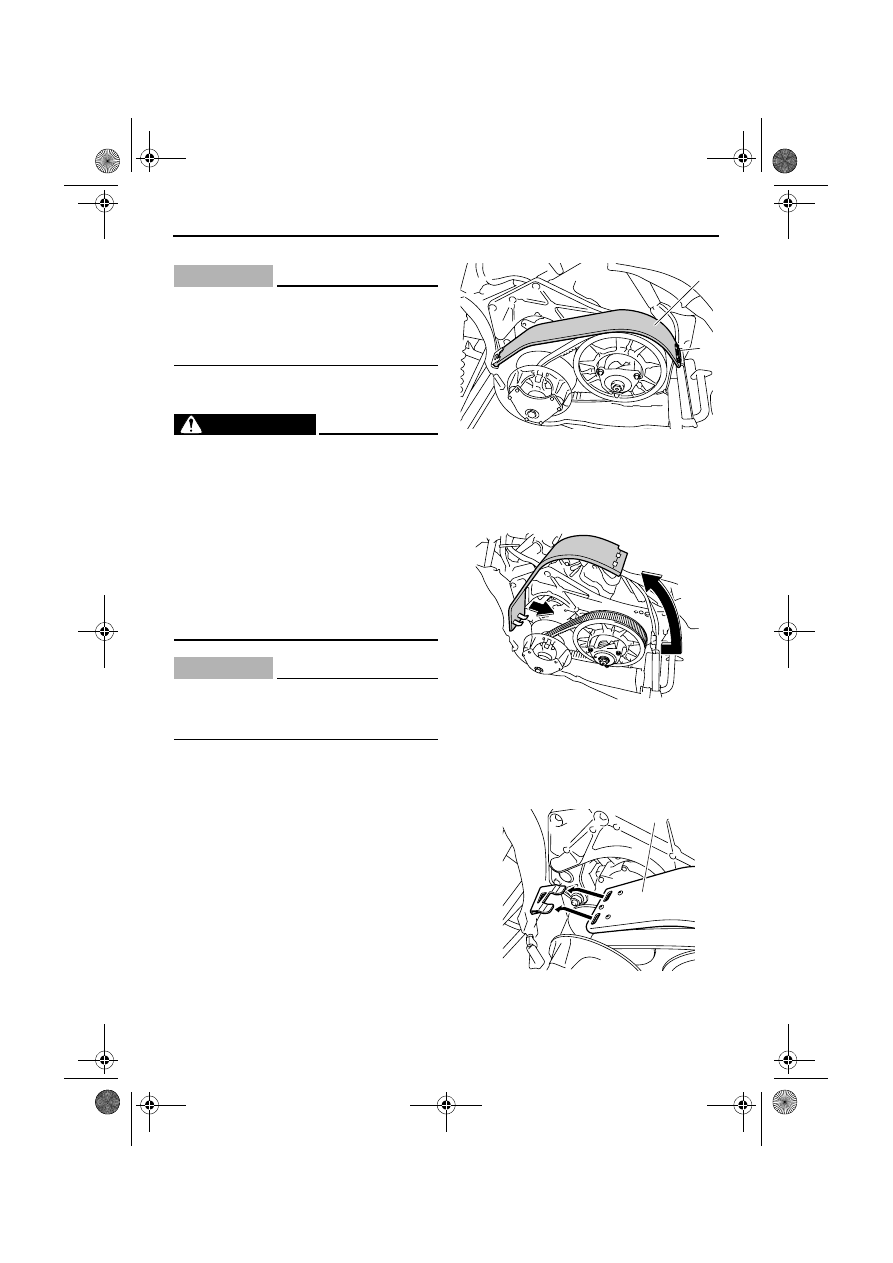

1. Кожух привода
2. Фиксатор кожуха привода

1. Кожух привода

1

2

1
