Снегоход Yamaha FX Nytro FX10XT. Руководство - часть 7

Описание

20

ПРИМЕЧАНИЕ

●

Приобретенный вами снегоход имеет незначительные отличия от изображенных на рисунках
данного руководства.

●

Конструкция и технические характеристики могут изменяться без уведомления.

1 2

3

4

6 7

9

8

5

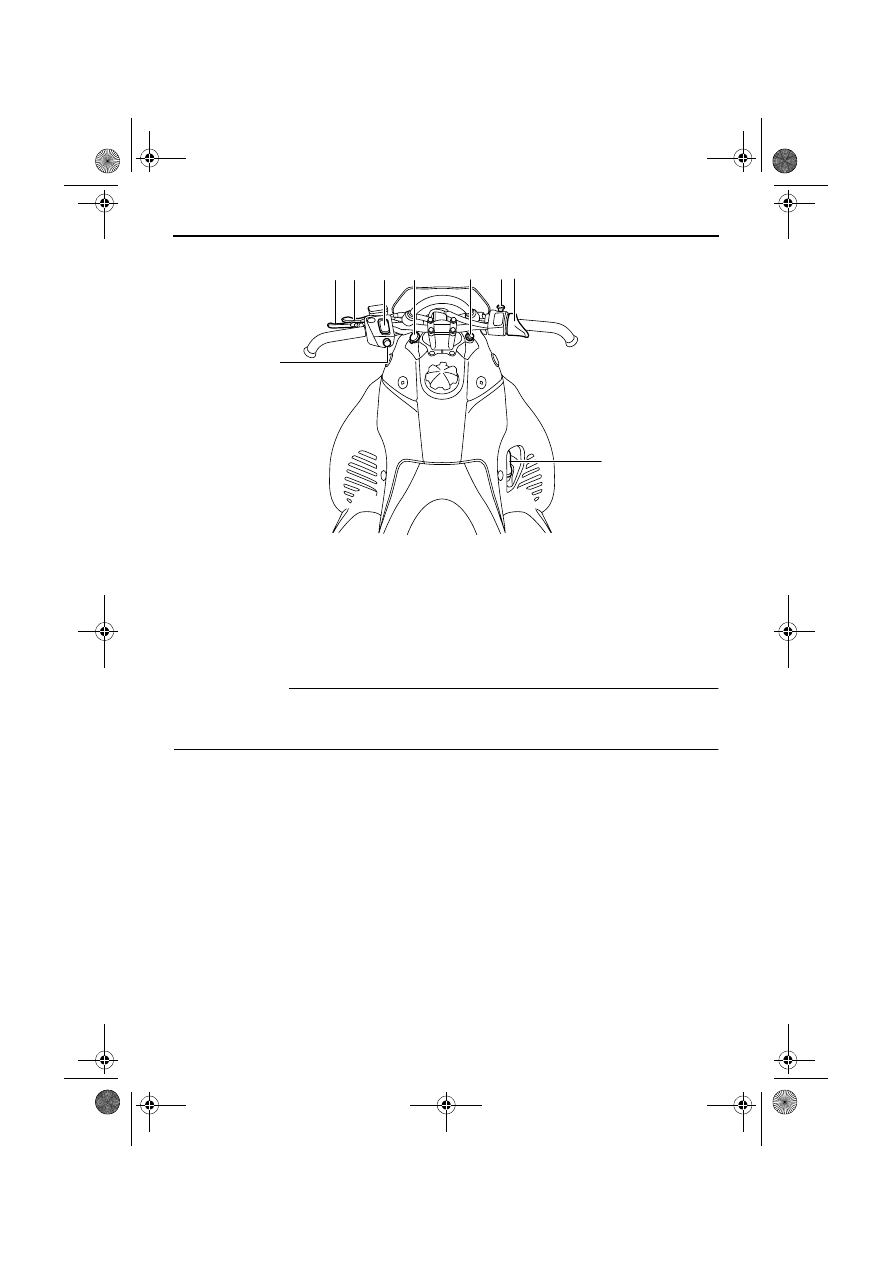

1. Рычаг тормоза
2. Рычаг стояночного тормоза
3. Регулятор обогрева рукояток/механизма

обогрева рычага управления дроссельной
заслонкой

4. Гнездо для подключения к источнику

постоянного тока (FX10M53S/FX10M62S)

5. Главный переключатель
6. Выключатель двигателя
7. Рычаг дроссельной заслонки
8. Рычаг переключения передач
9. Переключатель дальнего и ближнего света

фар

U8HKR2X0.book  Page 20  Thursday, May 20, 2010  3:40 PM

Контрольные функции

21

XSU10292

Главный переключатель

Главный переключатель контролирует
системы зажигания и освещения. Ниже
описаны его различные положения.

Выкл.

Цепь зажигания разомкнута.
Ключ можно извлечь из замка только в этом
положении.

Вкл.

Цепь зажигания замкнута.

Запуск

Цепь стартера замкнута.
Стартер запускает двигатель. ВНИМАНИЕ:
Сразу после пуска двигателя отпустите
переключатель.

 [XCS00021]

ПРИМЕЧАНИЕ

Фары и задние фонари включаются после
пуска двигателя.

XSU10312

Рычаг дроссельной заслонки

После окончательного запуска двигателя
нажатие рычага дроссельной заслонки
приведет к повышению оборотов двигателя и
включению цепи привода. Регулируйте
скорость движения снегохода изменением
положения рычага управления дроссельной

заслонкой. Рычаг подпружинен, поэтому при
его отпускании скорость снегохода снижается
и двигатель переходит на холостые обороты.

XSU10347

Система блокировки
дроссельной заслонки
(T.O.R.S.)

ОСТОРОЖНО

XWS00041

Если сработала система T.O.R.S., то перед
повторным запуском двигателя
обязательно устраните причину
неисправности и убедитесь, что двигатель
работает нормально. Продолжение
эксплуатации при наличии неисправности
может привести к потере управления или
повреждению.

Если при эксплуатации замечены
неисправности в работе дроссельных клапанов
или троса дроссельной заслонки, то при
отпускании рычага управления дроссельной
заслонкой срабатывает система T.O.R.S.
Система T.O.R.S. предназначена для
прерывания впрыска топлива и поддержания
частоты вращения двигателя в пределах
скорости включения сцепления в случае, если
дроссельные клапаны не возвращают
двигатель в режим холостого хода при
отпускании рычага. (Скорость включения
сцепления см. на стр. 104.)

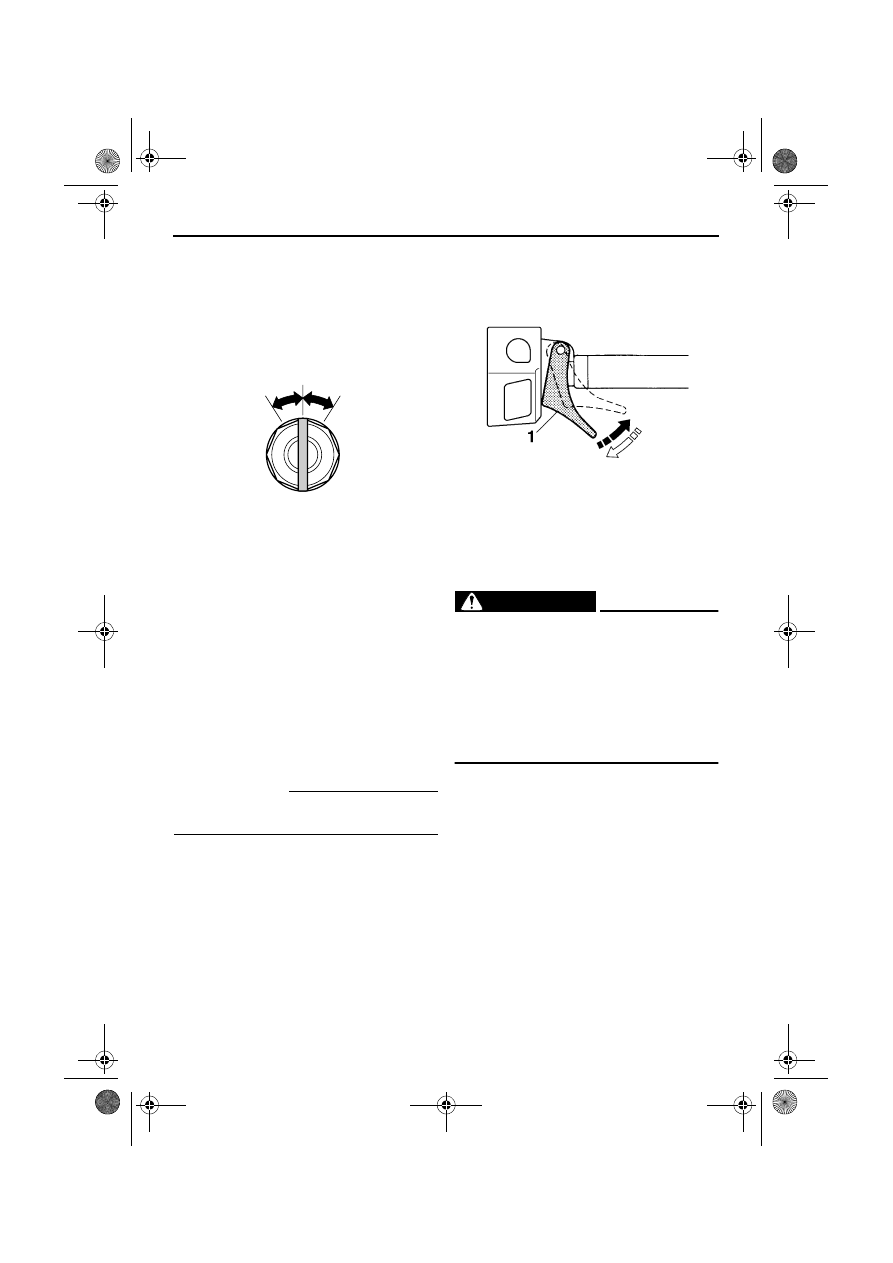

1. Выкл.
2. Вкл.
3. Запуск

1

3

2

1. Рычаг дроссельной заслонки

U8HKR2X0.book  Page 21  Thursday, May 20, 2010  3:40 PM

Контрольные функции

22

ПРИМЕЧАНИЕ

Если сработала система T.O.R.S., начинают
мигать предупреждающий индикатор о
неисправности двигателя, лампа аварийной
сигнализации и двузначный код “84” на
приборной панели. Если такое произойдет, в
максимально короткий срок предоставьте
систему дилеру фирмы Yamaha для
технического осмотра.

XSU12725

Многофункциональная
приборная панель

В составе многофункциональной приборной
панели имеются следующие приборы:

●

цифровой спидометр

●

счетчик пробега

●

счетчик пройденного пути (показывает
расстояние, пройденное с момента
последнего обнуления показаний)

●

тахометр (показывает частоту вращения
двигателя; не для использования во время
движения)

●

предупреждающие индикаторы
(отображают предупреждающие сообщения
о неисправности двигателя, сообщения о
перегреве охлаждающей жидкости, низком
уровне топлива и низком уровне масла)

●

индикаторные лампы (отображают
включение дальнего света и низкую
температуру охлаждающей жидкости)

●

предупреждающие лампы (совместно с
предупреждающими индикаторами
отображают предупреждающие сигналы)

●

указатель уровня топлива (показывает
количество оставшегося в баке топлива)

●

индикатор уровня обогрева рукояток/рычага
управления дроссельной заслонкой
(показывает степень обогрева рукояток или
рычага управления дроссельной заслонкой)

После перевода ключа в положение включения
включаются и выключаются индикаторная
лампа аварийной сигнализации, индикаторная
лампа низкой температуры охлаждающей
жидкости и все сегменты дисплея спидометра.
Сначала в течение 5 секунд отображается
уровень обогрева рукояток, после чего
дисплей переключается на отображение
уровня топлива.

Холостой

ход

Движение Неисправность

Рычаг
дроссельной
заслонки

Отпущен

Нажат

Отпущен

Дроссельный
клапан

Закрыто

Открыто

Открыто

T.O.R.S.

Двигатель

работает

нормально.

Двигатель

работает

нормально.

T.O.R.S. будет

активизирована.

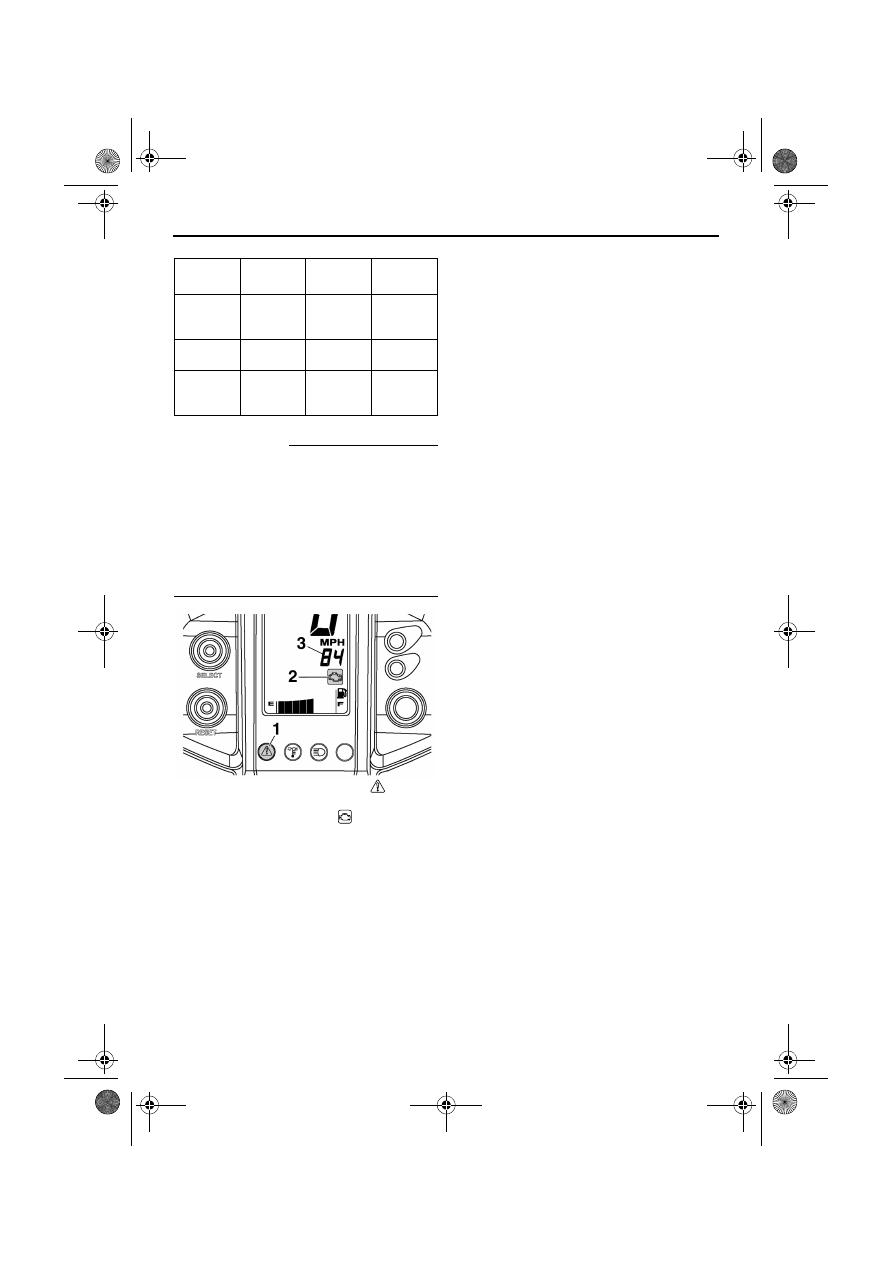

1. Лампа аварийной сигнализации “

”

2. Предупреждающий индикатор о

неисправности двигателя “

”

3. Двузначный код “84”

U8HKR2X0.book  Page 22  Thursday, May 20, 2010  3:40 PM

Контрольные функции

23

Режимы работы счетчика пробега,
счетчика пройденного пути и
тахометра

Нажатие кнопки “SELECT” переключает
режимы дисплея между показаниями счетчика
пробега “ODO”, счетчика пройденного пути
“TRIP” и счетчика частоты вращения
двигателя “r/min” (об/мин) в следующем
порядке:
ODO

→ TRIP → r/min (об/мин) → ODO

Для сброса показаний счетчика пройденного
пути нажмите во время отображения
показаний счетчика кнопку выбора/сброса
“RESET” и удерживайте ее не менее 1
секунды.

ПРИМЕЧАНИЕ

●

Для переключения показаний спидометра,
счетчика пробега и счетчика пройденного
пути из километров в мили и наоборот
выберите после остановки снегохода режим
счетчика пробега “ODO”, а затем нажмите
кнопку “SELECT” и удерживайте ее не
менее 10 секунд.

●

Используйте тахометр только для проверки
снегохода и осуществления его основного
технического обслуживания. Тахометр не
должен использоваться во время движения
снегохода так как его показания могут
отличаться от фактической частоты
вращения.

XSU10411

Индикаторная лампа дальнего
света фар “

”

При включении дальнего света загорается
индикаторная лампа дальнего света фар.
(Описание работы переключателя дальнего и
ближнего света фар приведено на стр. 28.)

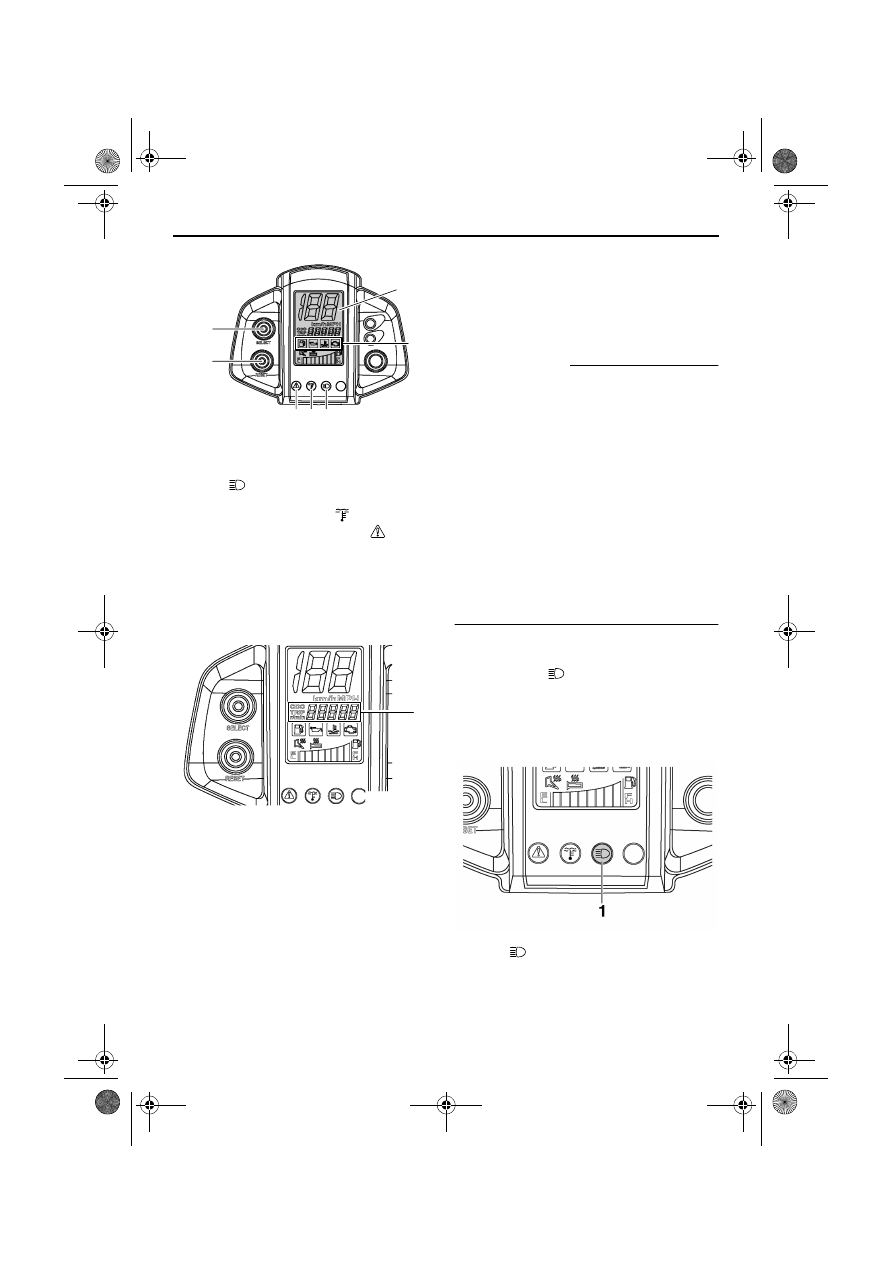

1. Приборная панель
2. Предупреждающие индикаторы
3. Индикаторная лампа дальнего света

фар “

”

4. Индикаторная лампа низкой температуры

охлаждающей жидкости “

”

5. Лампа аварийной сигнализации “

”

6. Кнопка “RESET” (сброс)
7. Кнопка “SELECT” (выбор)

1. Счетчик пробега/счетчик пройденного

пути/счетчик частоты вращения двигателя

5 4 3

1

7

6

2

1

1. Индикаторная лампа дальнего света

фар “

”

U8HKR2X0.book  Page 23  Thursday, May 20, 2010  3:40 PM
