Снегоход Yamaha FX Nytro FX10XT. Руководство - часть 5

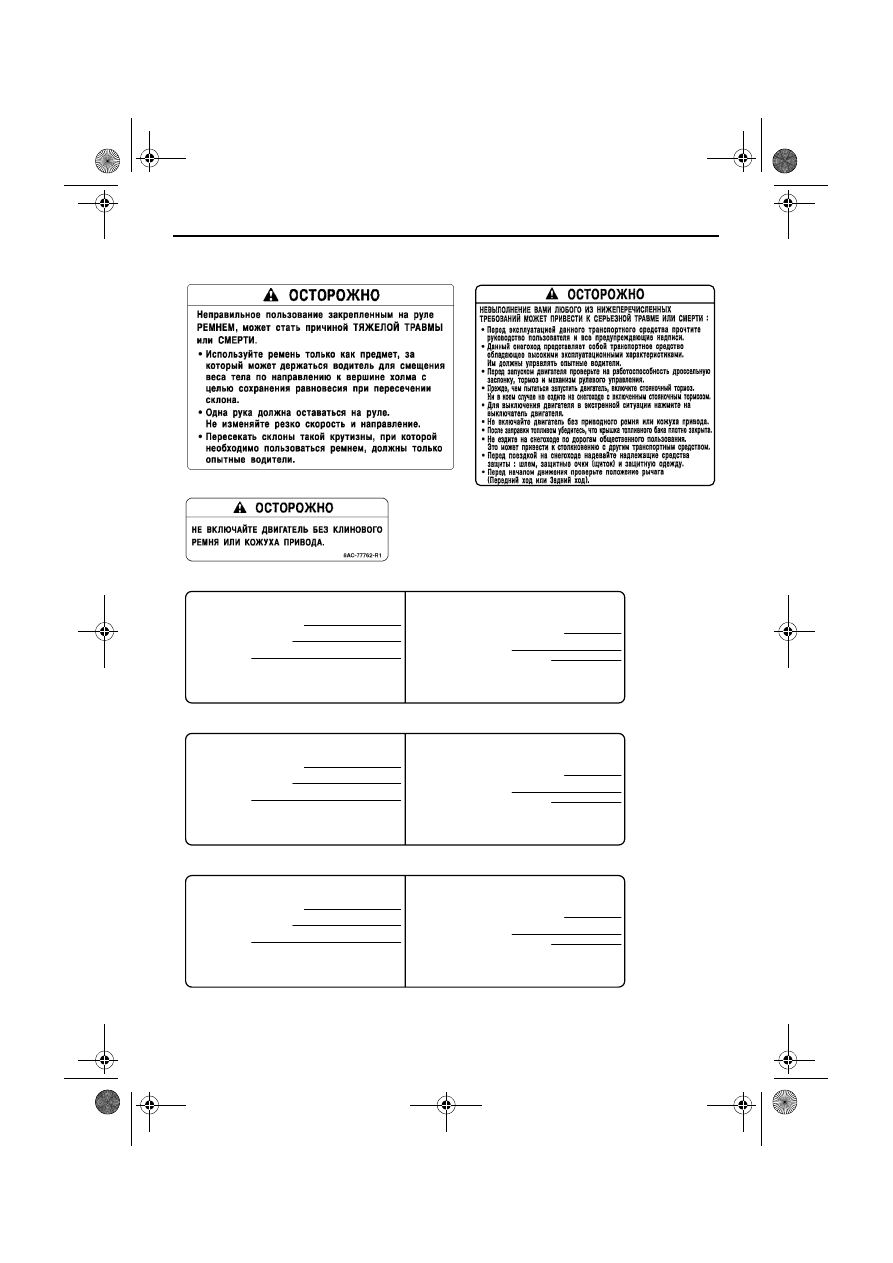

Расположение наклеек с важными указаниями

12

8GL-77761-R0

8FN-77761-R1

DRIVE

1. CHAIN CASE OIL Q’TY
2. CHAIN CASE OIL TYPE

3. TRACK TENSION

* FOR MORE INFO: SEE SERVICE MANUAL FOR THIS

MODEL.

* SPECIFICATIONS SUBJECT TO CHANGE WITHOUT

NOTICE.

ENTRAÎNEMENT

1. CAPACITÉ D’HUILE DU CARTER DE CHAÎNE

2. TYPE D’HUILE DU CARTER DE CHAÎNE

3. FLÈCHE DE LA CHENILLE

* POUR PLUS DE DÉTAIL: VOIR LE MANUEL D’ATELIER

POUR CE MODÈLE.

* LES CARACTÉRISTIQUE TECHNIQUES SONT

SUSCEPTIBLES DE CHANGER SANS NOTIFICATION
PRÉALABLE.

200 cm³ (6.8 oz)

GL-3 75W or 80W

40 ~ 45 mm (1.57 ~ 1.77 in)/100 N (10 kg, 22 lb)

200 cm³

GL-3 75W or 80W

8HR-47578-00

40 ~ 45 mm/100 N (10 kg)

TUNE-UP SPECIFICATIONS

SPECIFICATIONS DE LA MISE AU POINT

DRIVE

1. CHAIN CASE OIL Q’TY
2. CHAIN CASE OIL TYPE

3. TRACK TENSION

* FOR MORE INFO: SEE SERVICE MANUAL FOR THIS

MODEL.

* SPECIFICATIONS SUBJECT TO CHANGE WITHOUT

NOTICE.

ENTRAÎNEMENT

1. CAPACITÉ D’HUILE DU CARTER DE CHAÎNE

2. TYPE D’HUILE DU CARTER DE CHAÎNE

3. FLÈCHE DE LA CHENILLE

* POUR PLUS DE DÉTAIL: VOIR LE MANUEL D’ATELIER

POUR CE MODÈLE.

* LES CARACTÉRISTIQUE TECHNIQUES SONT

SUSCEPTIBLES DE CHANGER SANS NOTIFICATION
PRÉALABLE.

200 cm³ (6.8 oz)

GL-3 75W or 80W

25 ~ 30 mm (0.98 ~ 1.18 in)/100 N (10 kg, 22 lb)

200 cm³

GL-3 75W or 80W

8GL-47578-00

25 ~ 30 mm/100 N (10 kg)

TUNE-UP SPECIFICATIONS

SPECIFICATIONS DE LA MISE AU POINT

DRIVE

1. CHAIN CASE OIL Q’TY
2. CHAIN CASE OIL TYPE

3. TRACK TENSION

* FOR MORE INFO: SEE SERVICE MANUAL FOR THIS

MODEL.

* SPECIFICATIONS SUBJECT TO CHANGE WITHOUT

NOTICE.

ENTRAÎNEMENT

1. CAPACITÉ D’HUILE DU CARTER DE CHAÎNE

2. TYPE D’HUILE DU CARTER DE CHAÎNE

3. FLÈCHE DE LA CHENILLE

* POUR PLUS DE DÉTAIL: VOIR LE MANUEL D’ATELIER

POUR CE MODÈLE.

* LES CARACTÉRISTIQUE TECHNIQUES SONT

SUSCEPTIBLES DE CHANGER SANS NOTIFICATION
PRÉALABLE.

200 cm³ (6.8 oz)

GL-3 75W or 80W

30 ~ 35 mm (1.18 ~ 1.38 in)/100 N (10 kg, 22 lb)

200 cm³

GL-3 75W or 80W

8HA-47578-00

30 ~ 35 mm/100 N (10 kg)

TUNE-UP SPECIFICATIONS

SPECIFICATIONS DE LA MISE AU POINT

2

3

4  FX10M62S

4  FX10XT

4  FX10RTRS

1  FX10M62S

U8HKR2X0.book  Page 12  Thursday, May 20, 2010  3:40 PM

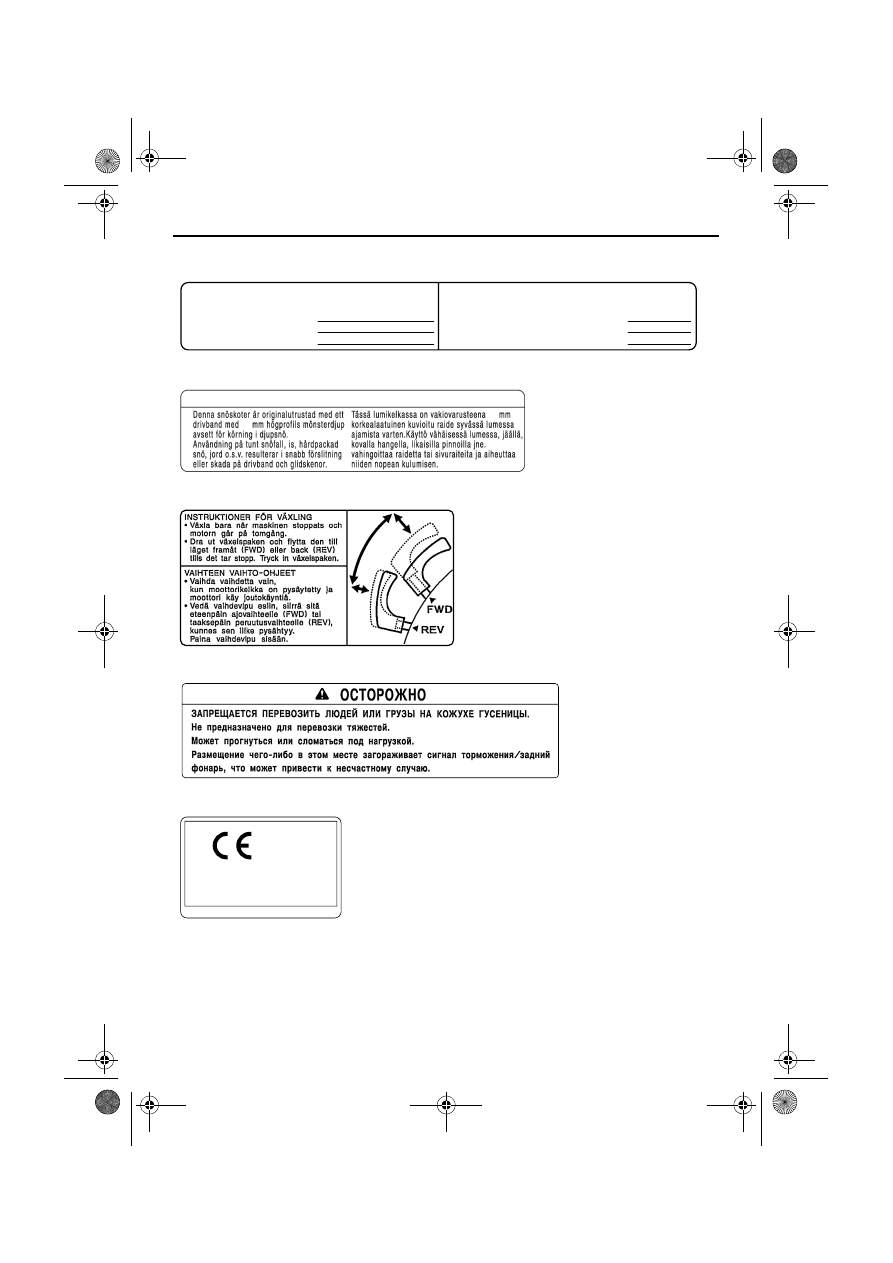

Расположение наклеек с важными указаниями

13

8GL-77763-S1

TUNE-UP SPECIFICATIONS

ENGINE

1.SPARK PLUG
2.SPARK PLUG GAP
4.IDLE SPEED

SPECIFICATIONS DE LA MISE AU POINT

MOTEUR

1.TYPE DE BOUGIE
2.ECARTEMENT DES ÉLECTRODES
3.RÉGIME DE RALENTI

CR9E(NGK)
0.7 ~ 0.8 mm (0.028 ~ 0.031 in)
1500 ± 50 r/min

CR9E(NGK)
0.7 ~ 0.8 mm

1500 ± 50 r/min

8GL

8GL-1417E-00

8HA-77762-R0

57

57

8HR-2815M-S0

VIKTIGT

MUISTA

8AC-2817L-00

YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN

2010

6  FX10M62S

7

8  FX10XT/FX10M62S

9

5

U8HKR2X0.book  Page 13  Thursday, May 20, 2010  3:40 PM

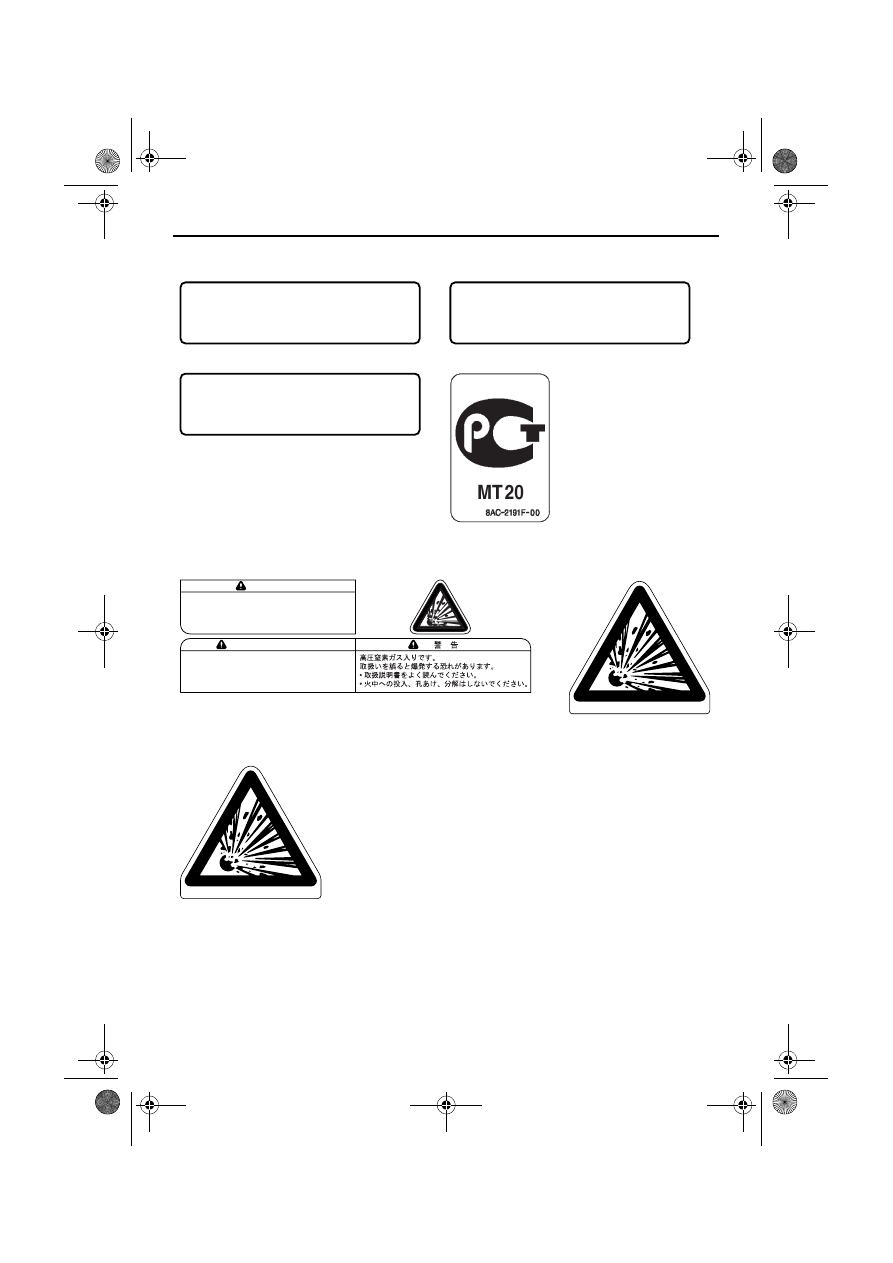

Расположение наклеек с важными указаниями

14

MODEL : RFX10RMS
MAX.POWER : 94.2 kW
MASS IN RUNNING ORDER : 276 kg

8HR-2156A-10

MODEL : RFX10RSS
MAX.POWER : 94.2 kW
MASS IN RUNNING ORDER : 268 kg

8HK-2156A-10

MODEL : RFX10ST2
MAX.POWER : 94.2 kW
MASS IN RUNNING ORDER : 274 kg

8HL-2156A-20

WARNING

This unit contains high pressure nitrogen gas.
Mishandling can cause explosion.
• Read owner’s manual for instructions.
• Do not incinerate, puncture or open.

AVERTISSEMENT

Cette unité contient de I’azote à haute pression.
Une mauvaise manipulation peut entraîner d’explosion.
• Voir le manuel d’utilisateur pour les instructions.
• Ne pas brûler ni perforer ni ouvrir.

8GT-22259-50

4AA-22259-40

4AA-22259-40

11

10  FX10M62S

10  FX10RTRS

10  FX10XT

FX10RTRS
12

13

FX10XT
12,13

U8HKR2X0.book  Page 14  Thursday, May 20, 2010  3:40 PM

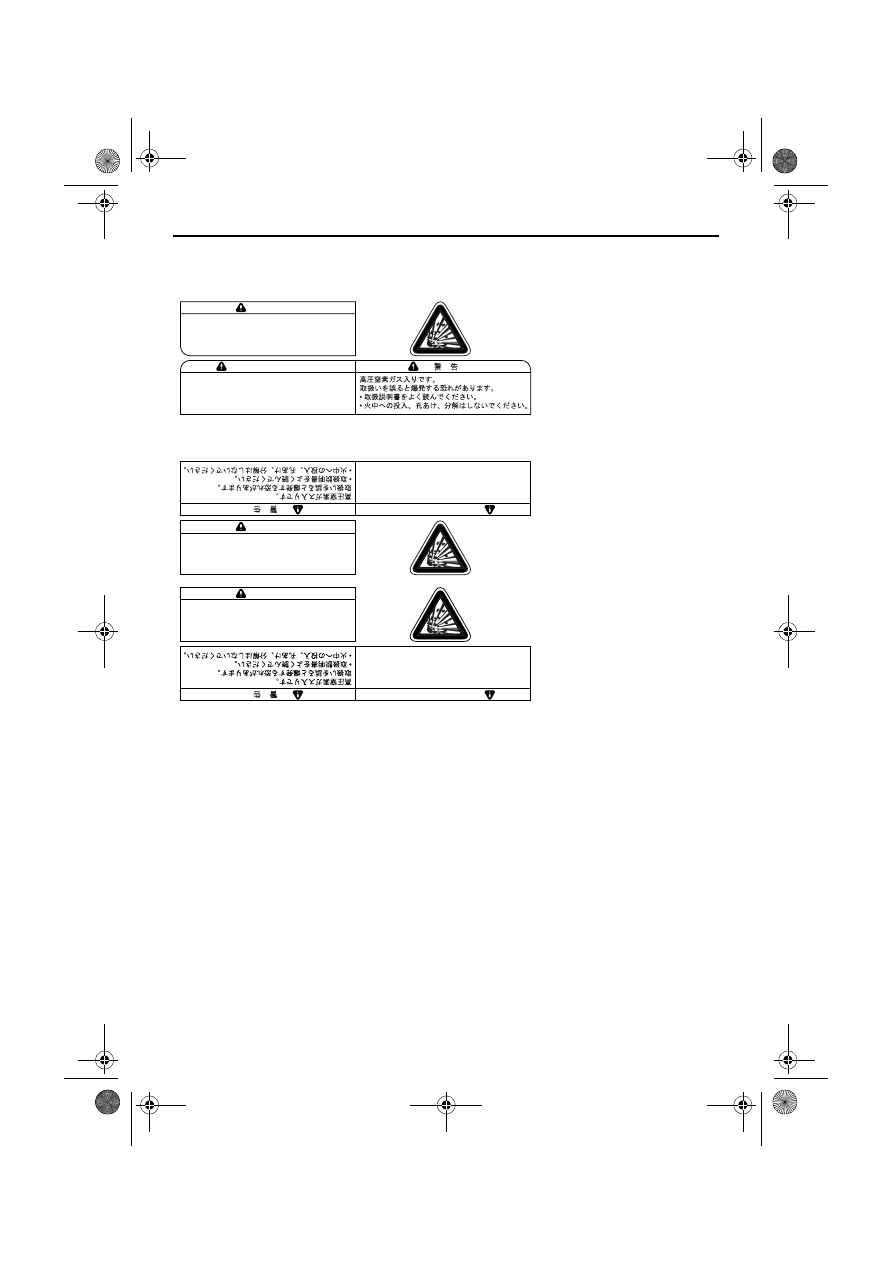

Расположение наклеек с важными указаниями

15

WARNING

This unit contains high pressure nitrogen gas.
Mishandling can cause explosion.
• Read owner’s manual for instructions.
• Do not incinerate, puncture or open.

AVERTISSEMENT

Cette unité contient de I’azote à haute pression.
Une mauvaise manipulation peut entraîner d’explosion.
• Voir le manuel d’utilisateur pour les instructions.
• Ne pas brûler ni perforer ni ouvrir.

8HR-22259-00

WARNING

This unit contains high pressure nitrogen gas.
Mishandling can cause explosion.
• Read owner’s manual for instructions.
• Do not incinerate, puncture or open.

A VER

TISSEMENT

Cette unité

 contient de I’az

ote à

 haute pression.

Une mauvaise manipulation peut entr

aîner d

’explosion.

• V

oir le man

uel d’utilisateur pour les instr

uctions.

• Ne pas br

ûler ni perf

orer ni ouvrir

.

8HR-22259-10

WARNING

This unit contains high pressure nitrogen gas.
Mishandling can cause explosion.
• Read owner’s manual for instructions.
• Do not incinerate, puncture or open.

A VER

TISSEMENT

Cette unité

 contient de I’az

ote sous haute pression.

Une mauvaise manipulation peut entr

aîner une e

xplosion.

• V

oir le man

uel d’utilisateur pour les instr

uctions.

• Ne pas br

ûler ni perf

orer ni ouvrir

.

8HR-22259-40

FX10M62S
12

13

U8HKR2X0.book  Page 15  Thursday, May 20, 2010  3:40 PM
