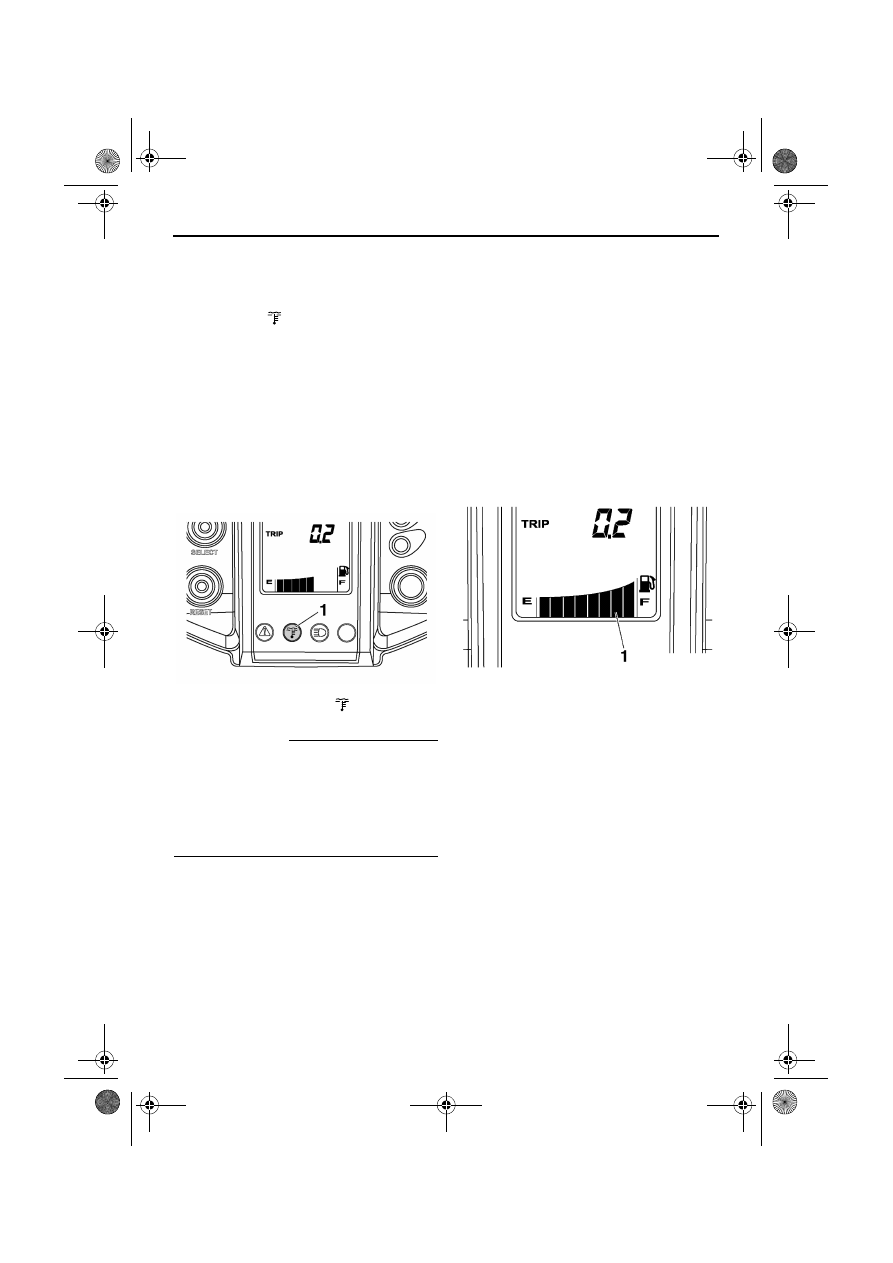

Снегоход Yamaha FX Nytro FX10XT. Руководство - часть 8

Контрольные функции

24

XSU10473

Индикаторная лампа низкой
температуры охлаждающей
жидкости “ ”

Индикаторная лампа низкой температуры
охлаждающей жидкости загорается при
низкой температуре охлаждающей жидкости и
информирует водителя о необходимости
прогрева снегохода. После запуска двигателя
прогревайте его до тех пор, пока эта лампа не
погаснет.
После того, как индикаторная лампа погаснет,
снегоход можно эксплуатировать в обычном
режиме.

ПРИМЕЧАНИЕ

Если горит индикаторная лампа низкой
температуры охлаждающей жидкости, ведите
снегоход на малой скорости. При слишком
высокой частоте вращения двигателя,
максимальная частота вращения двигателя
снижается для обеспечения его защиты.

XSU10434

Указатель уровня топлива и
индикатор уровня обогрева
рукояток/механизма обогрева
рычага управления дроссельной
заслонкой

Указатель уровня топлива и индикатор уровня
обогрева рукояток/механизма обогрева рычага
управления дроссельной заслонкой имеют
восемь сегментов, показывающих количество
оставшегося в топливном баке топлива и
уровень нагрева рукояток или рычага
управления дроссельной заслонкой.

Указатель уровня топлива

По мере расхода топлива сегменты на дисплее
гаснут, пока уровень не опустится до
последнего сегмента “E” (Empty [Пусто]).
Когда до “E” останется только один сегмент,
загорятся предупреждающий индикатор
низкого уровня топлива и лампа аварийной
сигнализации.

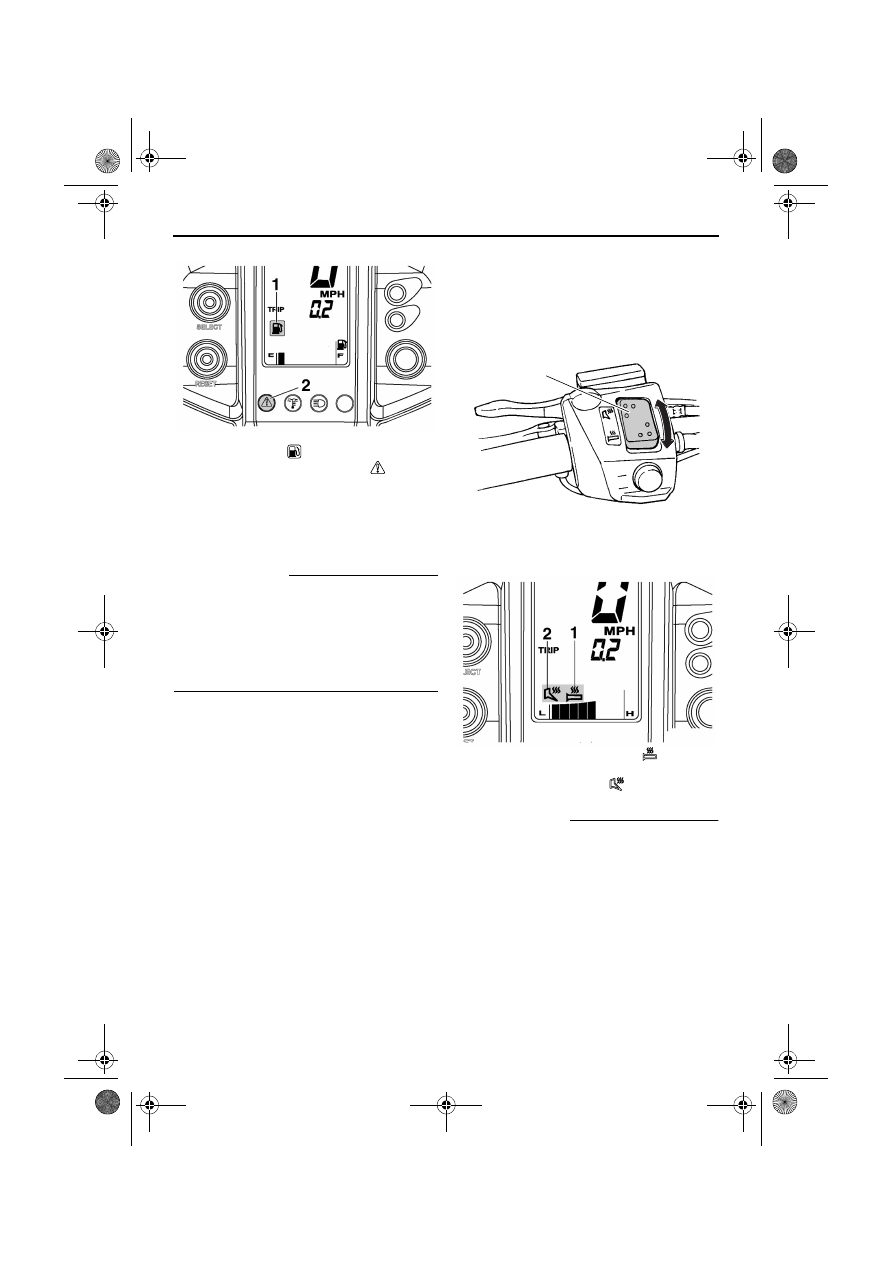

1. Индикаторная лампа низкой температуры

охлаждающей жидкости “

”

1. Указатель уровня топлива и индикатор

уровня обогрева рукояток/рычага управления
дроссельной заслонкой

U8HKR2X0.book  Page 24  Thursday, May 20, 2010  3:40 PM

Контрольные функции

25

Если загорятся предупреждающий индикатор
низкого уровня топлива и лампа аварийной
сигнализации, при первой возможности
заправьте топливный бак.

ПРИМЕЧАНИЕ

Поскольку показания указателя уровня
топлива меняются при движении снегохода и
зависят от угла его наклона, для обеспечения
точности считываемых показаний
неподвижный снегоход должен находиться на
ровной поверхности.

Индикатор уровня обогрева
рукояток/рычага управления
дроссельной заслонкой

Когда нажата сторона обогрева рукояток
регулятора обогрева рукояток/механизма
обогрева рычага управления дроссельной
заслонкой, загорается индикатор обогрева
рукояток, а дисплей переключается на
показания уровня их обогрева.
Когда нажата сторона обогрева рычага
управления дроссельной заслонкой регулятора
обогрева рукояток/механизма обогрева рычага
управления дроссельной заслонкой,
загорается индикатор обогрева рычага
управления дроссельной заслонки, а дисплей
переключается на показания уровня его
обогрева.

Более подробная информация приведена в
разделе “Регулятор обогрева
рукояток/механизма обогрева рычага
управления дроссельной заслонкой” на стр.
28.

ПРИМЕЧАНИЕ

●

После отпускания регулятора обогрева
рукояток/механизма обогрева рычага
управления дроссельной заслонкой уровень
обогрева рукояток/механизма обогрева
рычага управления дроссельной заслонкой
отображается в течение 5 секунд, а затем
дисплей переключается в режим
отображения уровня топлива.

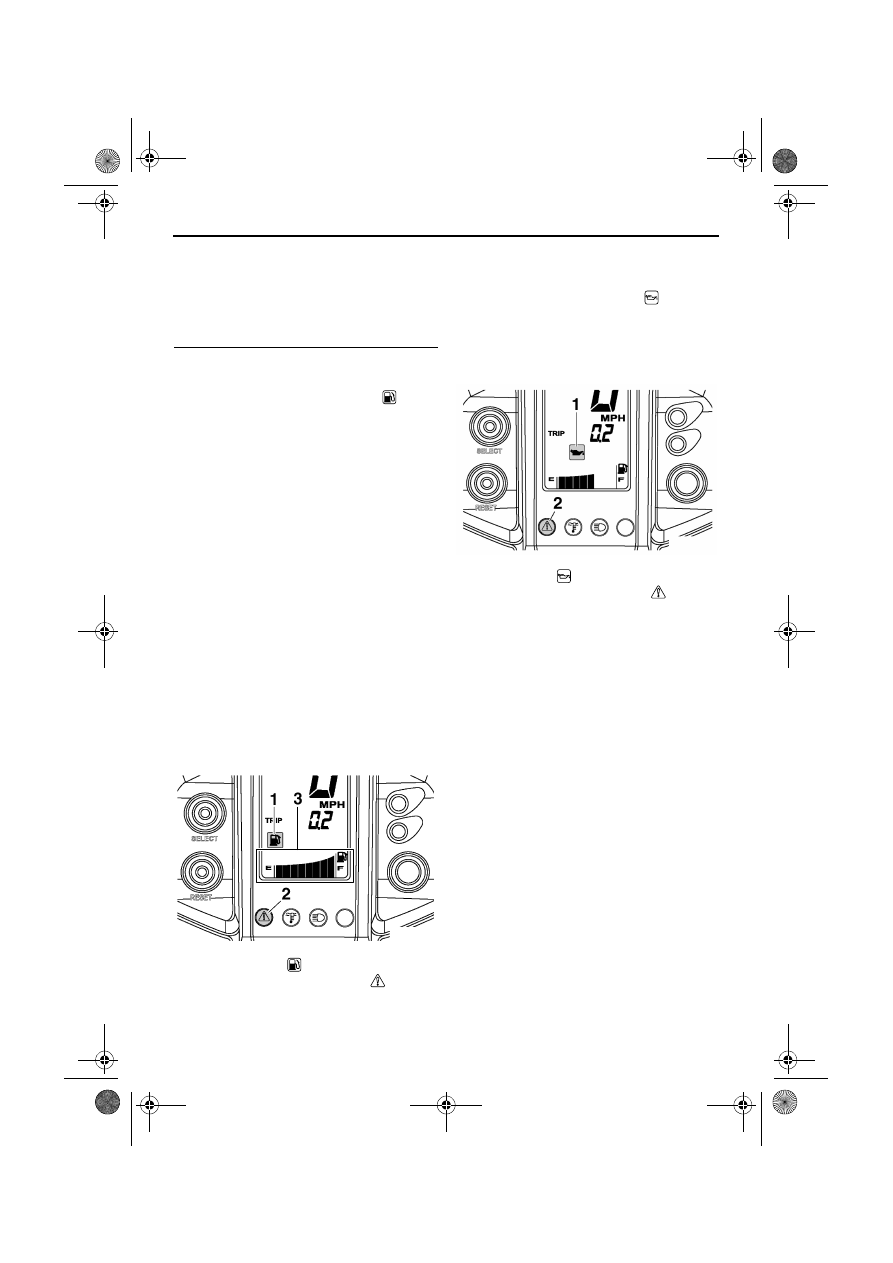

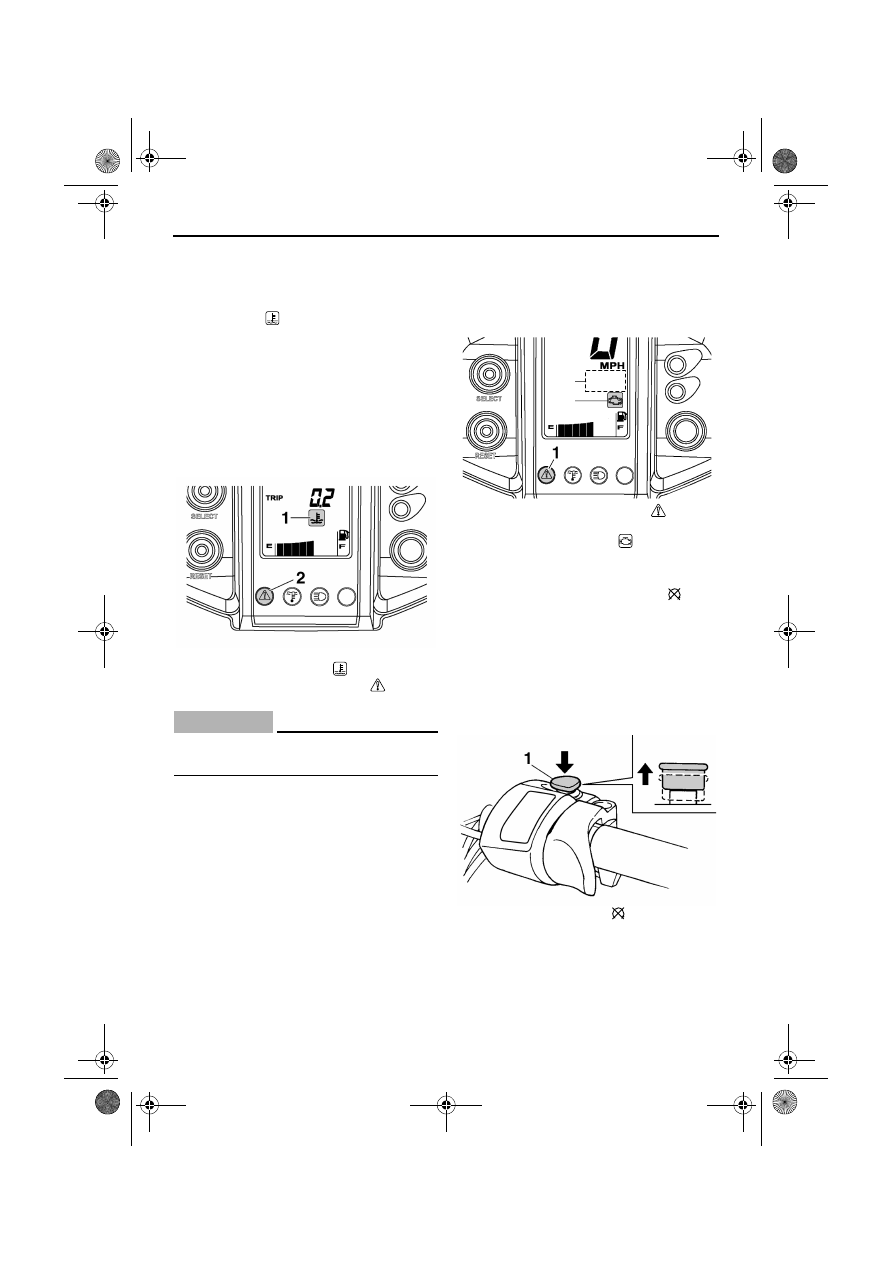

1. Предупреждающий индикатор низкого

уровня топлива “

”

2. Лампа аварийной сигнализации “

”

1. Регулятор обогрева рукояток/механизма

обогрева рычага управления дроссельной
заслонкой

1. Индикатор обогрева рукояток “

”

2. Индикатор обогрева рычага управления

дроссельной заслонкой “

”

1

U8HKR2X0.book  Page 25  Thursday, May 20, 2010  3:40 PM

Контрольные функции

26

●

Когда включается двигатель, задаются те
уровни обогрева рукояток/рычага
управления дроссельной заслонкой,
которые были установлены при выключении
двигателя.

XSU10455

Предупреждающий индикатор
низкого уровня топлива “ ”

При низком уровне топлива загорятся
предупреждающий индикатор низкого уровня
топлива и лампа аварийной сигнализации.
(Более подробную информацию см. на стр.
24.)
Если устройство самодиагностики снегохода
обнаружило неисправность датчика,
отсоединение разъема, обрыв проводов или
короткое замыкание, предупреждающий
индикатор низкого уровня топлива, лампа
аварийной сигнализации и все сегменты
указателя уровня топлива начнут мигать,
чтобы предупредить водителя о возникшей
неисправности.
Если мигают предупреждающий индикатор
низкого уровня топлива, лампа аварийной
сигнализации и все сегменты указателя уровня
топлива, необходимо как можно скорее
провести осмотр снегохода у дилера фирмы
Yamaha.

XSU10462

Предупреждающий индикатор
низкого уровня масла “ ”

При низком уровне масла в двигателе
загораются предупреждающий индикатор
низкого уровня масла и лампа аварийной
сигнализации.

Если загораются предупреждающий
индикатор низкого уровня масла и лампа
аварийной сигнализации, поместите снегоход
на ровную поверхность и дайте ему поработать
на холостом ходу в течение одной минуты.
Если предупреждающий индикатор низкого
уровня масла и лампа аварийной сигнализации
гаснет, значит, уровень масла достаточен, но
близок к минимуму. Долейте масло при
первой возможности.
Если предупреждающий индикатор низкого
уровня масла и лампа аварийной сигнализации
не гаснет, проверьте уровень масла в масляном
баке (см. стр. 74 с указанием порядка проверки
уровня моторного масла) и при
необходимости долейте масло.
Если предупреждающий индикатор низкого
уровня масла и лампа аварийной сигнализации
не погасли, обратитесь к дилеру фирмы
Yamaha для проверки снегохода.

1. Предупреждающий индикатор низкого

уровня топлива “

”

2. Лампа аварийной сигнализации “

”

3. Указатель уровня топлива

1. Предупреждающий индикатор низкого

уровня масла “

”

2. Лампа аварийной сигнализации “

”

U8HKR2X0.book  Page 26  Thursday, May 20, 2010  3:40 PM

Контрольные функции

27

XSU10513

Предупреждающий индикатор
перегрева охлаждающей
жидкости “ ”

Если двигатель перегревается, загораются
предупреждающий индикатор перегрева
охлаждающей жидкости и лампа аварийной
сигнализации. Если это произойдет,
немедленно выключите двигатель и дайте ему
остыть, после чего проверьте уровень
охлаждающей жидкости в бачке. (Порядок
проверки см. на стр. 79.)

ВНИМАНИЕ

XCS00041

Не используйте двигатель в случае его
перегрева.

XSU12686

Устройство самодиагностики

Данная модель оборудована устройством
самодиагностики для различных
электрических цепей.
Если в одной из этих цепей обнаружена
неисправность, то предупреждающий
индикатор о неисправности двигателя и лампа
аварийной сигнализации начинают мигать, а
затем на приборной панели начинает мигать
код ошибки. Запишите код ошибки, затем в
максимально короткий срок предоставьте
снегоход дилеру фирмы Yamaha для

технического осмотра. ВНИМАНИЕ: При
появлении кода ошибки не используйте
двигатель дольше, чем это необходимо,
чтобы избежать его повреждения.

 [XCS00820]

XSU10531

Выключатель двигателя “ ”

Выключатель двигателя служит для остановки
двигателя в экстренной ситуации. Просто
нажмите выключатель двигателя для его
остановки. Для запуска двигателя вытяните
выключатель двигателя и продолжите его
запуск. (Порядок запуска двигателя см. на стр.
52.)

Во время нескольких первых поездок
попрактикуйтесь в применении этого
выключателя, чтобы в экстренной ситуации
Вы могли быстро среагировать.

1. Предупреждающий индикатор перегрева

охлаждающей жидкости “

”

2. Лампа аварийной сигнализации “

”

1. Лампа аварийной сигнализации “

”

2. Предупреждающий индикатор о

неисправности двигателя “

”

3. Дисплей кода ошибки

1. Выключатель двигателя “

”

3
2

U8HKR2X0.book  Page 27  Thursday, May 20, 2010  3:40 PM
