mmo2 008 -005 -009

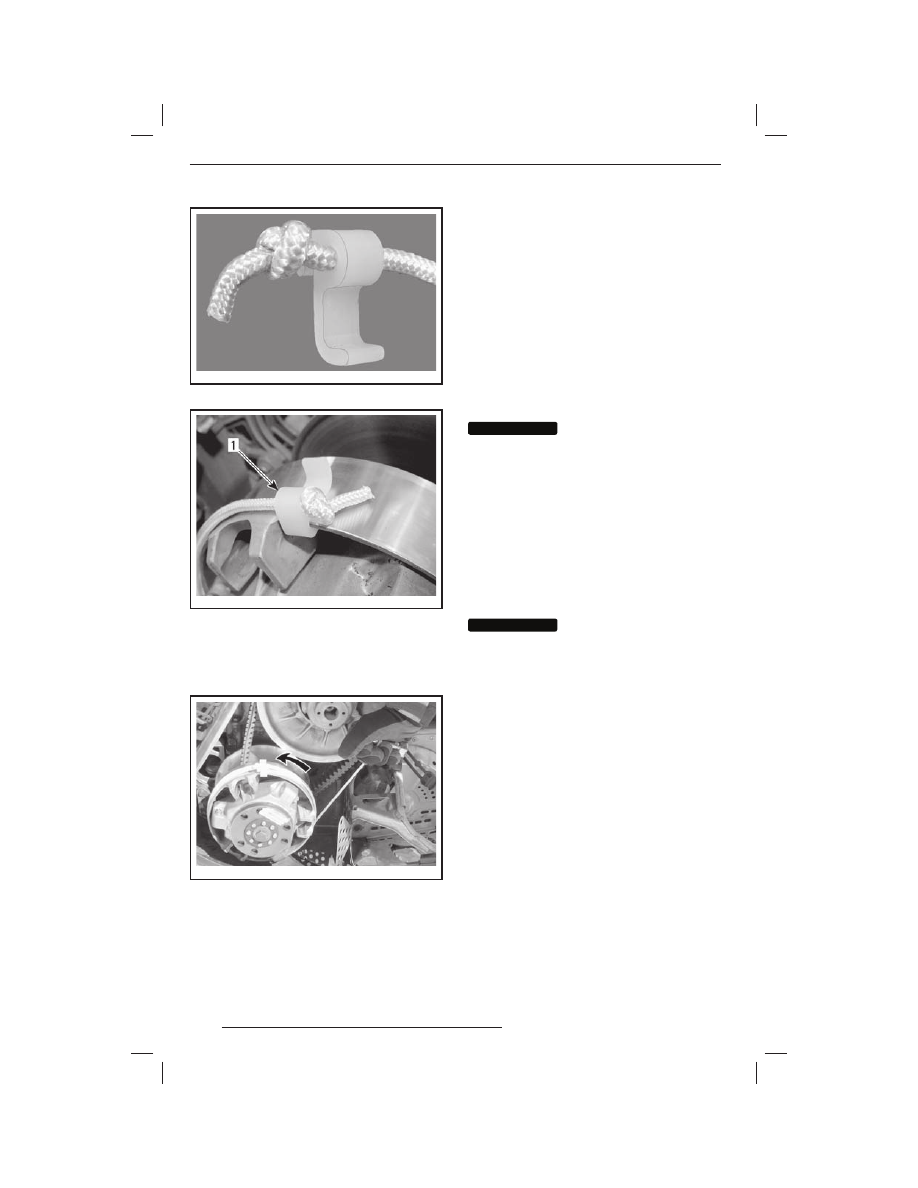

Закрепите зажим на ведущем шкиве.

mmo2 008 -005 -012_a

1. Место установки зажима

Пусковой шнур плотно намотайте на веду-
щий шкив вариатора. Во время запуска дви-
гателя шкив вариатора должен вращаться
против часовой стрелки.

mmo2 008 -005 -014_a

Резко дёрните за пусковой шнур так, чтобы
он размотался и в конце соскочил с веду-
щего шкива.
Запустите двигатель, так как будто вы за-
пускаете его с помощью ручного стартера.

После аварийного пуска не устанавливай-
те защитный кожух ремня вариатора. Дви-
гаясь на небольшой скорости, вернитесь на
базу для устранения неисправности.

Эксплуатации снегохода в

различных условиях

Высота над уровнем моря

Все модели, описанные в настоящем Ру-
ководстве, отрегулированы для эксплуата-
ции на высоте близкой к ВЫСОТЕ УРОВНЯ
МОРЯ.
Эксплуатация снегохода на высоте превы-
шающей 600 м (над уровнем моря) требует
проведения специальной подготовки.

ВНИМАНИЕ

Неправильная регули-

ровка может стать причиной се-

рьёзного повреждения двигателя.

Обращайтесь к авторизованному дилеру
Ski-Doo для правильной подготовки снего-
хода к данным условиям эксплуатации.

Температура

Снегоход  отрегулирован  для  работы  при
температуре  воздуха  около –20°С.  Одна-
ко  он  может  эксплуатироваться  и  при  бо-
лее  высоких  зимних  температурах  без  до-
полнительного  риска  возникновения  неис-
правностей.

ВНИМАНИЕ

П р и э к с п л у а т а ц и и

снегохода в условиях более низких

температур (ниже –20°С) чтобы ис-

ключить риск повреждения двига-

теля необходимо выполнить регу-

лировку карбюратора (-ов). Обра-

щайтесь к авторизованному дилеру

Ski-Doo.

Прогрев снегохода

Перед поездкой прогрейте снегоход следу-
ющим образом.
1. Запустите двигатель, как было описано

в разделе «ЗАПУСК ДВИГАТЕЛЯ».

2. Дайте двигателю поработать на оборо-

тах холостого хода в течение одной или
двух минут.

ПРИМЕЧАНИЕ: Не рекомендуется остав-
лять двигатель работать на оборотах холо-
стого хода более чем на 10 минут.
3. Отпустите стояночный тормоз.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

4. Нажимайте рычаг дроссельной заслон-

ки, пока не включится ведущий шкив.
В течение первых двух или трёх минут
двигайтесь с низкой скоростью.

ВНИМАНИЕ

Если после нажатия

рычага дроссельной заслонки сне-

гоход не пришёл в движение, заглу-

шите двигатель, снимите колпачок

шнура безопасности с выключате-

ля и после этого выполните следу-

ющее.

– Если лыжи прилипли к снегу, по-

очерёдно поднимите их за спе-

циальные рукоятки и опустите

на снег.

– Если гусеница прилипла к опор-

ной поверхности, поднимите за-

днюю часть снегохода и когда

между гусеницей и опорной по-

верхность образуется зазор,

опустите её.

– Проверьте

заднюю

подвеску

снегохода на наличие снега или

льда, которые могли бы затруд-

нять вращение гусеницы. При

необходимости удалите снег и

лёд.

ОСТОРОЖНО При подъёме сне-

гохода

используйте

преимуще-

ственно силу ног, это позволит ис-

ключить возможность получения

травмы. Не пытайтесь поднять за-

днюю часть снегохода, если это

превосходит Ваши физические воз-

можности.

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем встать перед снегохо-

дом убедитесь, что колпачок клю-

ча безопасности снят с выключа-

теля, закрывайте гусеницу и ком-

поненты задней подвески.

Реверс (RER

)

При  нажатии  кнопки  включения  реверса,
при  работающем  двигателе,  частота  вра-
щения  коленчатого  вала  будет  снижена
почти до полной остановки, после чего про-
изойдёт изменение угла опережения зажи-
гания и коленчатый вал начнёт вращаться в
противоположную сторону.
–  После  остановки  двигателя  и  при  его

последующем  запуске  коленчатый  вал
двигателя  начнёт  вращаться  в  нор-
мальном  направлении  (для  движения
снегохода вперёд).

– Процедура переключения будет иметь

место, только если двигатель работает.

– Если коленчатый вал двигателя враща-

ется с частотой превышающей 4300 об/
мин, функция реверса будет неактивна.

– Перед включением реверса рекомен-

дуется прогреть двигатель до рабочей
температуры.

Включение реверса

ПРЕДОСТЕРЕЖЕНИЕ

Включение реверса осуществля-

ется нажатием кнопки включения

реверса при работающем двига-

теле. Выждите, пока активирует-

ся звуковой сигнал и включить-

ся сигнальная лампа реверса на

информационном центре, пре-

жде чем нажать рычаг дроссель-

ной заслонки, чтобы начать дви-

жение назад. Скорость движе-

ния назад не ограничена. Помни-

те, что движение назад с большой

скоростью может привести к поте-

ре контроля над снегоходом. Пол-

ностью остановите снегоход, пре-

жде чем нажать кнопку включения

реверса. При включении реверса

всегда оставайтесь сидеть на сне-

гоходе и задействуйте тормоза.

Прежде чем активировать реверс

убедитесь, что позади снегохода

нет людей или каких-либо препят-

ствий.

Полностью  остановив  снегоход  и  убедив-
шись, что двигатель работает на оборотах
холостого хода, нажмите и отпустите кноп-
ку включения реверса.
Процедура  включения  реверса  будет  со-
провождаться  миганием  соответствующей
контрольной лампы.
Медленно  и  плавно  нажмите  рычаг  дрос-
сельной заслонки. После включения ведо-
мого шкива осторожно ускоряйтесь.

Переключение для движения вперёд

Полностью  остановив  снегоход  и  убедив-
шись,  что  двигатель  работает  на  оборотах
холостого  хода  нажать  и  отпустить  кнопку
включения реверса.
Соответствующая сигнальная лампа погаснет.
Медленно  и  плавно  нажмите  рычаг  дрос-
сельной заслонки. После включения ведомо-
го шкива осторожно ускоряйтесь.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Остановка двигателя

Отпустите  рычаг  дроссельной  заслонки  и
выждите, пока частота вращения коленча-
того вала двигателя не упадёт до оборотов
холостого хода.
Заглушите  двигатель,  повернув  ключ  за-
жигания  или  нажав  выключатель  останов-
ки двигателя или сняв колпачок шнура без-
опасности с выключателя.

ПРЕДОСТЕРЕЖЕНИЕ

Чтобы предотвратить случайный

пуск двигателя, угон или несанк-

ционированное

использование

снегохода детьми или посторон-

ними лицами, не оставляйте сне-

гоход с присоединённым шнуром

безопасности и ключом в замке

зажигания.

Буксировка груза

Для  буксировки  каких-либо  грузов  с  помо-
щью  снегохода  используйте  жёсткую  бук-
сирную  тягу.  Буксируемый  объект  должен
иметь  светоотражатели  на  обеих  боковых
сторонах и сзади. Ознакомьтесь с требова-
ниями местного законодательства в части,
касающейся  применения  стоп-сигналов
при буксировке.

ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для букси-

ровки груза запрещено. Пользуй-

тесь только жёсткой буксирной тя-

гой. Груз, буксируемый на кана-

те, может врезаться в снегоход

при внезапном торможении или на

склоне и опрокинуть его.

Буксировка другого снего-

хода

Неисправный снегоход буксируйте на жёст-
кой буксирной тяге. Перед буксировкой сне-
гохода снимите ремень вариатора, двигай-
тесь на средней скорости. См. «РЕМЕНЬ
ВАРИАТОРА» в разделе «ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ».

ВНИМАНИЕ

Во избежание повреж-

дения ремня и поломок деталей си-

стемы привода обязательно сни-

майте ремень вариатора с буксиру-

емого снегохода.

В исключительных случаях вместо жёсткой
буксирной тяги использовать буксировоч-
ный канат, но при этом необходимо принять
самые строгие меры предосторожности и

быть  особо  внимательным  во  время  дви-
жения. Следует учитывать, что в некоторых
областях такой вид буксировки может ока-
заться  вне  закона.  Проконсультируйтесь  с
представителями местных органов власти.
Снимите  ремень  вариатора,  закрепите  ка-
нат на стойках (опорах) лыж. На буксируе-
мом  снегоходе  должен  находиться  чело-
век,  который  будет  следить  за  движением
и  при  необходимости  затормаживать  ход.
Буксируйте  снегоход  на  самой  малой  ско-
рости.

ВНИМАНИЕ

Во избежание поло-

мок рулевой системы не крепите

буксировочный канат в проушинах

(рукоятках) лыж.

ПРЕДОСТЕРЕЖЕНИЕ

Не буксируйте неисправный сне-

гоход на высокой скорости, при-

мите все необходимые меры пре-

досторожности и будьте предель-

но внимательны.

Заключительные операции

после поездки

Очистите от снега и льда заднюю подвеску,
гусеницу, переднюю подвеску, рулевой ме-
ханизм и лыжи.

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем встать перед снегохо-

дом убедитесь, что колпачок клю-

ча безопасности снят с выключа-

теля, закрывайте гусеницу и ком-

поненты задней подвески.

Оставляя  снегоход  на  ночь  (или  на  бо-
лее  длительное  время),  накройте  его  чех-
лом.  Это  защитит  снегоход  от  замерзания
и позволит надолго сохранить её привлека-
тельный внешний вид.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

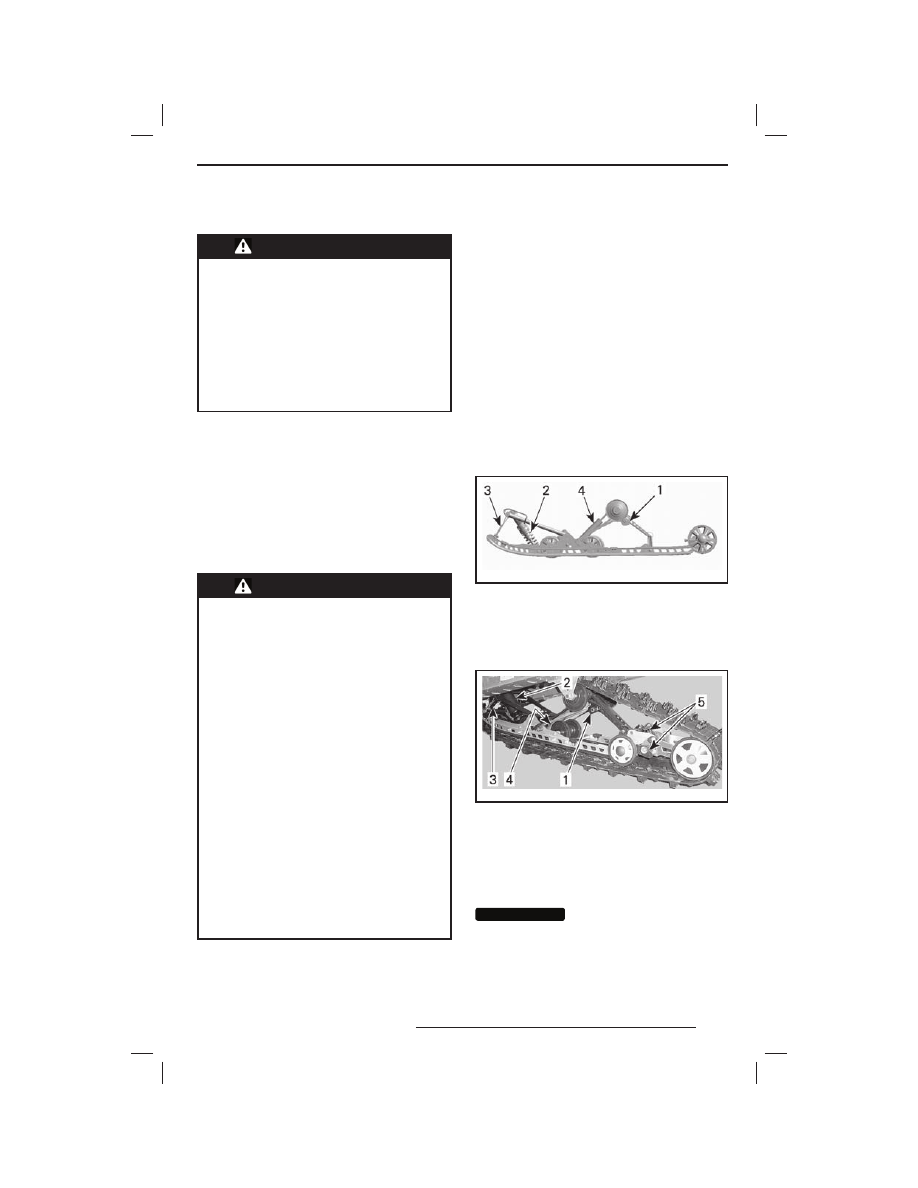

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

Управляемость и плавность хода Вашего
снегохода зависят от регулировки подвески.

ПРЕДОСТЕРЕЖЕНИЕ

Регулировка подвески оказывает

существенное влияние на управ-

ляемость снегохода. Уделяйте до-

статочное время чтобы привы-

кнуть к управляемости снегохода

после того как были произведены

какие-либо регулировки подвески.

Компоненты подвески располо-

женные с правой и с левой сторон

должны быть установлены в оди-

наковое положение.

Выбор оптимального сочетания регулируе-
мых параметров подвески зависит от физи-
ческой  нагрузки  снегохода,  массы  водите-
ля,  особенностей  индивидуального  стиля
вождения  и  субъективных  предпочтений,
скоростного режима и состояния трассы.
ПРИМЕЧАНИЕ:  Некоторые  из  описывае-
мых регулировок подвески могут не приме-
няться  на  Вашем  снегоходе.  Пользуйтесь
специальными  ключами,  которые  имеются
в комплекте возимого инструмента.

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем приступить к выполнению
каких-либо регулировок подвески:
– Установите снегоход в безопасном

месте.

– Снимите колпачок шнура безопасно-

сти с выключателя.

– Подъем снегохода осуществляйте с

помощью специальных приспособле-
ний или пригласите помощника. Если
подъем

снегохода

осуществляет-

ся без применения специальных тех-
нических средств, практикуйте пра-
вильную технику подъёма, преимуще-
ственно используйте силу ног.

– Не поднимайте переднюю или заднюю

части снегохода, если это выше ваших
физических сил.

– Прежде чем приступить к регулировке

подвески установите переднюю часть
снегохода на специальную опору.

– Установите заднюю часть снегохода

на опору с широким основанием и спе-
циальным отражающим щитком.

– Убедитесь, что снегоход надёжно

установлен на опорах.

Рекомендуем  начать  с  заводской  установ-
ки  и  затем  поочерёдно  изменять  по  одно-
му  регулируемому  параметру  подвески.
Операции взаимосвязаны, поэтому, напри-

мер,  после  регулировки  передних  пружин,
возможно, потребуется заново отрегулиро-
вать центральную пружину. Каждый шаг на-
стройки  подвески  необходимо  проверить
тестовым  пробегом  на  снегоходе  в  иден-
тичных  условиях:  трасса,  состояние  снеж-
ного  покрова,  скорость  движения,  поло-
жение водителя на сиденье и т. д. должны
быть  одинаковыми.  После  проверки  пове-
дения снегохода на трассе внесите коррек-
тировку по регулируемому параметру под-
вески и снова проведите пробный заезд.
Последовательно  и  в  полном  объёме  вы-
полните все регулировки до получения же-
лаемого  результата.  Для  выполнения  на-
строек  используйте  приспособления  из
комплекта возимого инструмента.

Настройка задней подвески

mmo2 007 -009 -005_a

ЗАДНЯЯ ПОДВЕСКА SC-5M

(TUNDRA И

TUNDRA SPORT)
1. Кулачки задней пружины
2. Центральная пружина и амортизатор
3. Ленточный ограничитель
4. Задний амортизатор

mmo2 008 -005 -018_a

ЗАДНЯЯ ПОДВЕСКА SC-5U (TUNDRA LT)
1. Кулачки задней пружины
2. Центральная пружина и амортизатор
3. Ленточный ограничитель
4. Задний амортизатор
5. Кулачки ограничителя хода удлинителя под-

вески

ВНИМАНИЕ

Всякий раз после ре-

гулировки задней подвески прове-

ряйте и при необходимости регули-

руйте натяжение гусеницы.
Длина ленточного ограничителя

Изменение длины ленточного ограничите-

содержание .. 10 11 12 13 ..
