Снегоход Ski-Doo tundra-550. Руководство - часть 10

38

mmo2 010 -007 -011_a

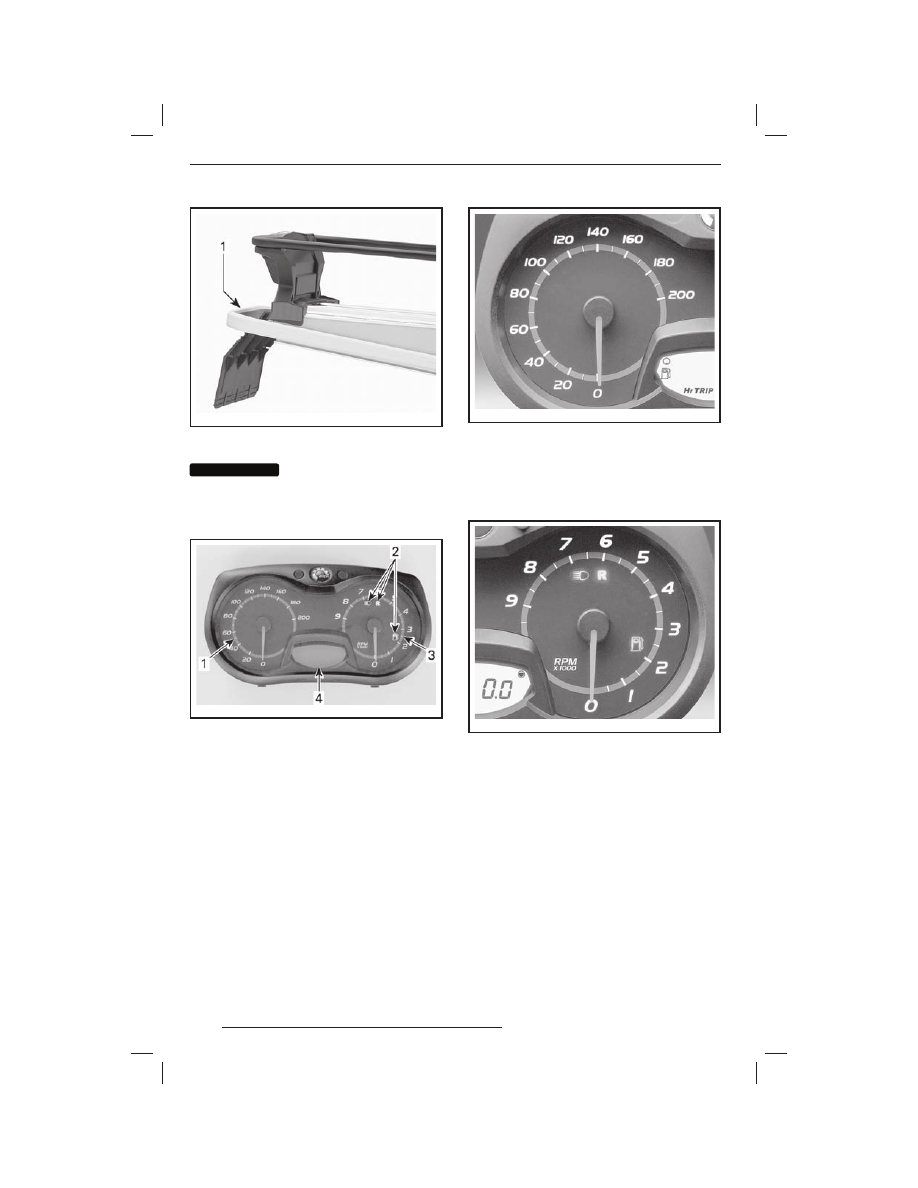

ТИПОВОЙ ВАРИАНТ — ЗАДНЯЯ ЧАСТЬ
1.  Рукоятка/бампер

ВНИМАНИЕ

ВНИМАНИЕ

Запрещается буксиро-

вать и осуществлять подъем снего-

хода за лыжи.

17) Информационный центр

mmo2 010 -004 -003_a

1.  Спидометр
2. Сигнальные лампы
3. Тахометр
4. Цифровой дисплей

ПРИМЕЧАНИЕ: На заводе изготовителе ин-
формационный  центр  запрограммирован
на отображение информации в Британских
единицах измерения, однако возможно из-
менение настроек, после чего информаци-
онный  центр  станет  отображать  информа-
цию в метрической системе. Обращайтесь
к авторизованному дилеру Ski-Doo.

Спидометр

В  зависимости  от  настроек  может  отобра-
жать текущую скорость движения снегохо-
да в километрах в час или в милях в час.

mmo2 010 -004 -004

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

Тахометр

Отображает  частоту  вращения  коленчато-
го  вала  двигателя.  Для  получения  реаль-
ной частоты вращения необходимо показа-
ния прибора умножить на тысячу.

mmo2 010 -004 -005

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

39

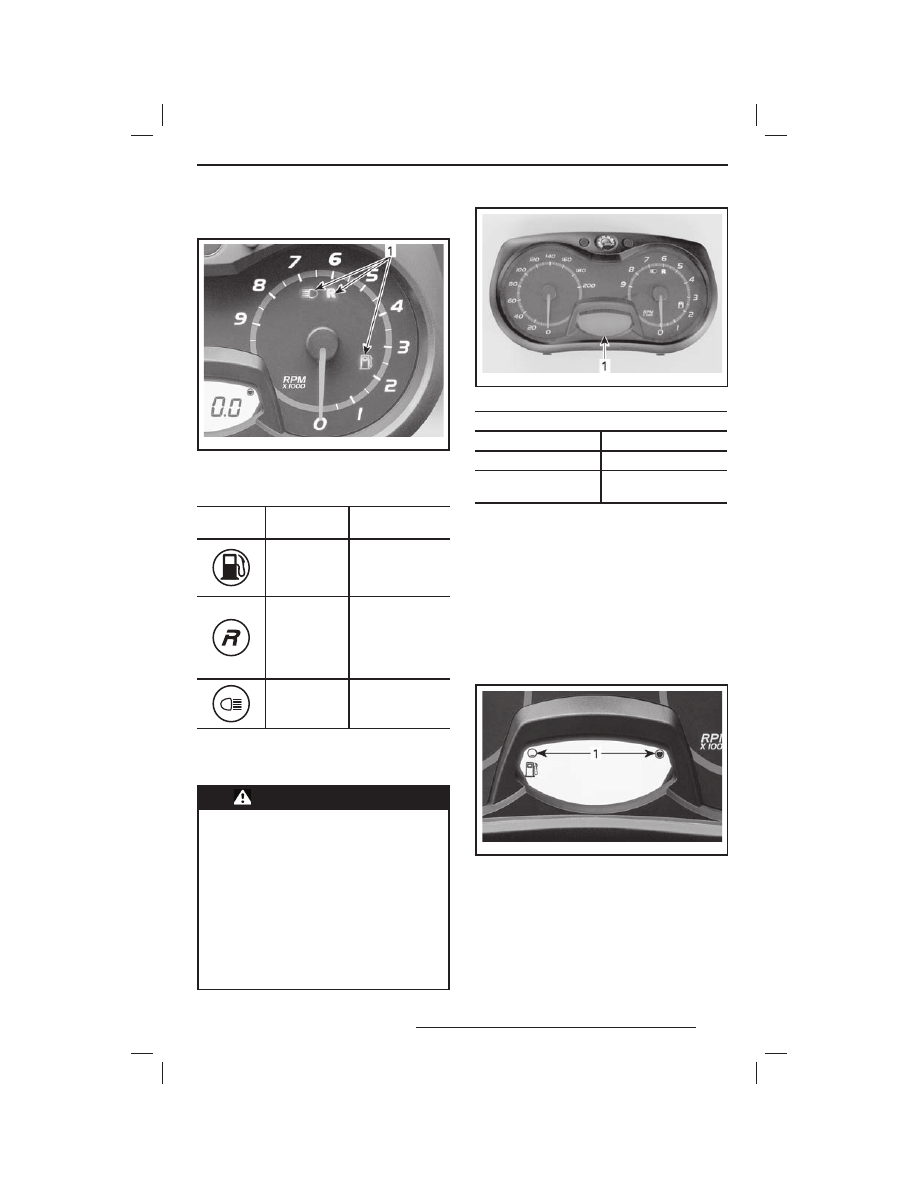

Сигнальные лампы и информаци-

онные сообщения

mmo2 010 -004 -005_a

1.  Сигнальные лампы

Информация  о  сигнальных  лампах  приве-
дена в таблице.

Сигналь-

ная лампа

Звуковой

сигнал

Описание

—

Низкий уровень
топлива. Заправь-
те топливный бак
как можно скорее.

Продолжи-

тельный, по-

вторяющийся

с небольшой

частотой зву-

ковой сигнал

Активирован ре-
верс.

—

Включен дальний
свет фар.

Цифровой дисплей

На  цифровом  дисплее  отображаются  пока-
зания одометра и указателя уровня топлива.



ПРЕДОСТЕРЕЖЕНИЕ

Чтение  показаний  информацион-

ного  центра  может  отвлекать  вни-

мание  от  управления  снегоходом.

В  целях  предотвращения  аварии

или  потери  контроля  над  снегохо-

дом внимательно следите за изме-

нением  окружающей  обстановки.

Прежде  чем  считывать  показания

цифрового дисплея убедитесь, что

поблизости  отсутствуют  другие

участники  движения  или  препят-

ствия  и  снизьте  скорость  движе-

ния снегохода.

mmo2 010 -004 -003_b

1. Цифровой дисплей

СВОЙСТВА ЦИФРОВОГО ДИСПЛЕЯ

ФУНКЦИИ

СМ. РАЗДЕЛ

Одометр

А

Указатель уровня то-
плива

В

A) Одометр

Отображает общий пробег снегохода в ми-
лях  или  километрах  (в  зависимости  от  на-
строек).
Показания  одометра  отображаются  на
цифровом дисплее.

B) Указатель уровня топлива

Указатель  уровня  топлива  постоянно  ото-
бражает количество оставшегося в баке то-
плива. Показания указателя уровня топли-
ва отображаются на цифровом дисплее.

mmo2 008 -003 -020_a

УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА
1. Рабочий диапазон

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

40

18) Специальный захват

на руле

TUNDRA SPORT И TUNDRA LT
Захват предназначен для того, чтобы води-
тель держался за него во время движения
по склону холма.



ПРЕДОСТЕРЕЖЕНИЕ

Использование  захвата  для  бук-

сировки или подъема снегохода, а

так же  для  иных  непредусмотрен-

ных  целей  категорически  запре-

щено. Вовремя движения по скло-

ну холма одна рука водителя всег-

да должна оставаться на руле.

19) Задняя багажная пло-

щадка

TUNDRA SPORT И TUNDRA LT



ПРЕДОСТЕРЕЖЕНИЕ

Предметы  на  задней  багажной

площадке  должны  быть  надежно

закреплены.  Не  перевозите  хруп-

кие  предметы.  Тяжелый  груз  на

задней  багажной  площадке  ухуд-

шает  управляемость  снегохода.

Отрегулируйте  подвеску  в  соот-

ветствии  с  нагрузкой.  Грузоподъ-

емность  этого  багажника  ограни-

чена,  МАКСИМАЛЬНЫЙ  вес  груза

15,8 кг. При перевозке груза пере-

двигайтесь  осторожно.  Неровно-

сти  дороги  преодолевайте  на  ма-

лой скорости.

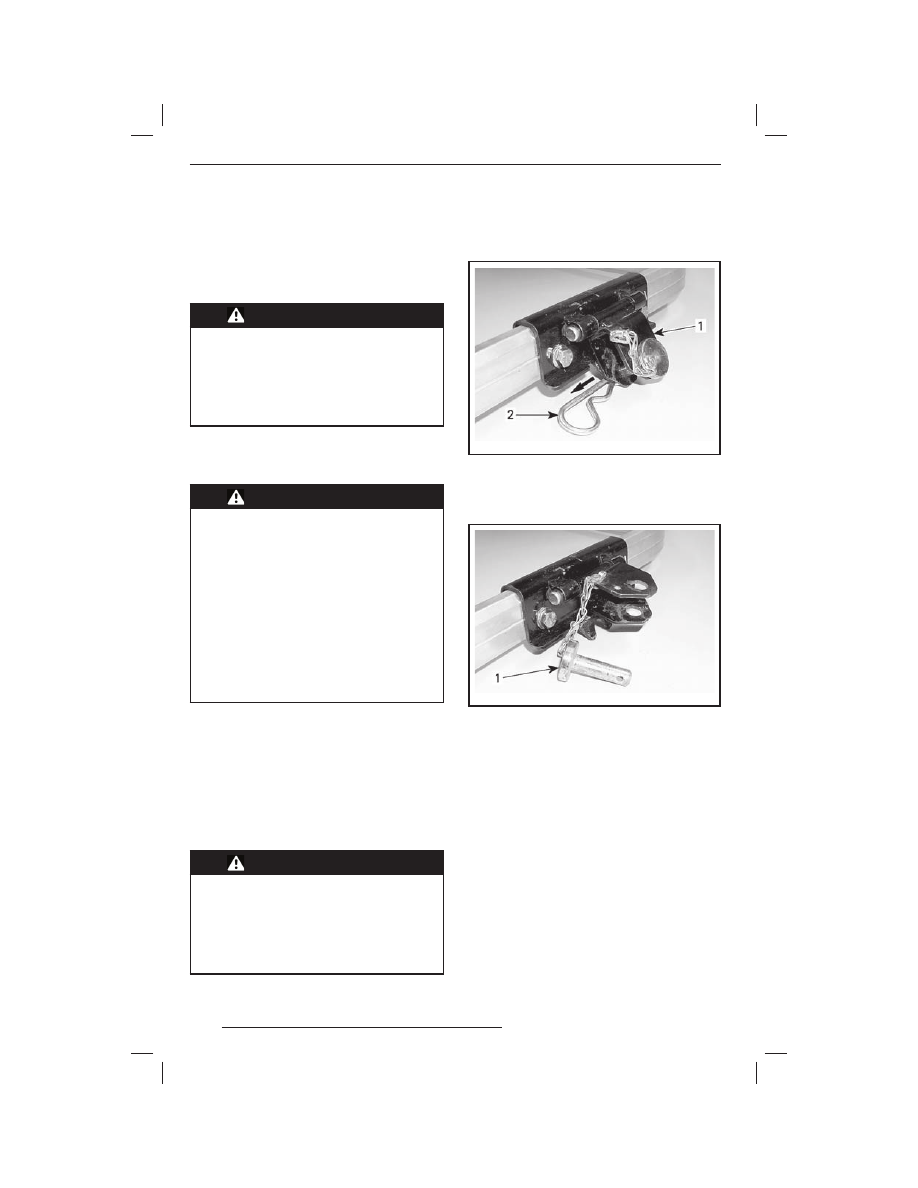

20) Фаркоп

TUNDRA LT
Используйте фаркоп вместе с соответству-
ющей  буксирной  тягой  для  буксировки  ак-
сессуаров.
ПРИМЕЧАНИЕ: Максимальные нагрузки на
фаркоп  указаны  на  соответствующей  та-
бличке  расположенной  на  корпусе  снего-
хода.



ПРЕДОСТЕРЕЖЕНИЕ

Использование  каната  для  букси-

ровки  груза  запрещено.  Пользуй-

тесь только жесткой буксирной тя-

гой.  Груз,  буксируемый  на  кана-

те,  может  врезаться  в  снегоход

при внезапном торможении или на

склоне и опрокинуть его.

Порядок использования фаркопа

Сняв  фиксатор,  отсоедините  фаркоп  от
опоры.

mmo2 008 -003 -070_a

1. Фаркоп
2. Фиксатор

Извлеките палец из фаркопа и присоедини-
те буксирную тягу.

mmo2 008 -003 -071_a

ТИПОВОЙ ВАРИАНТ
1. Палец

Закрепите палец с помощью фиксатора.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

41

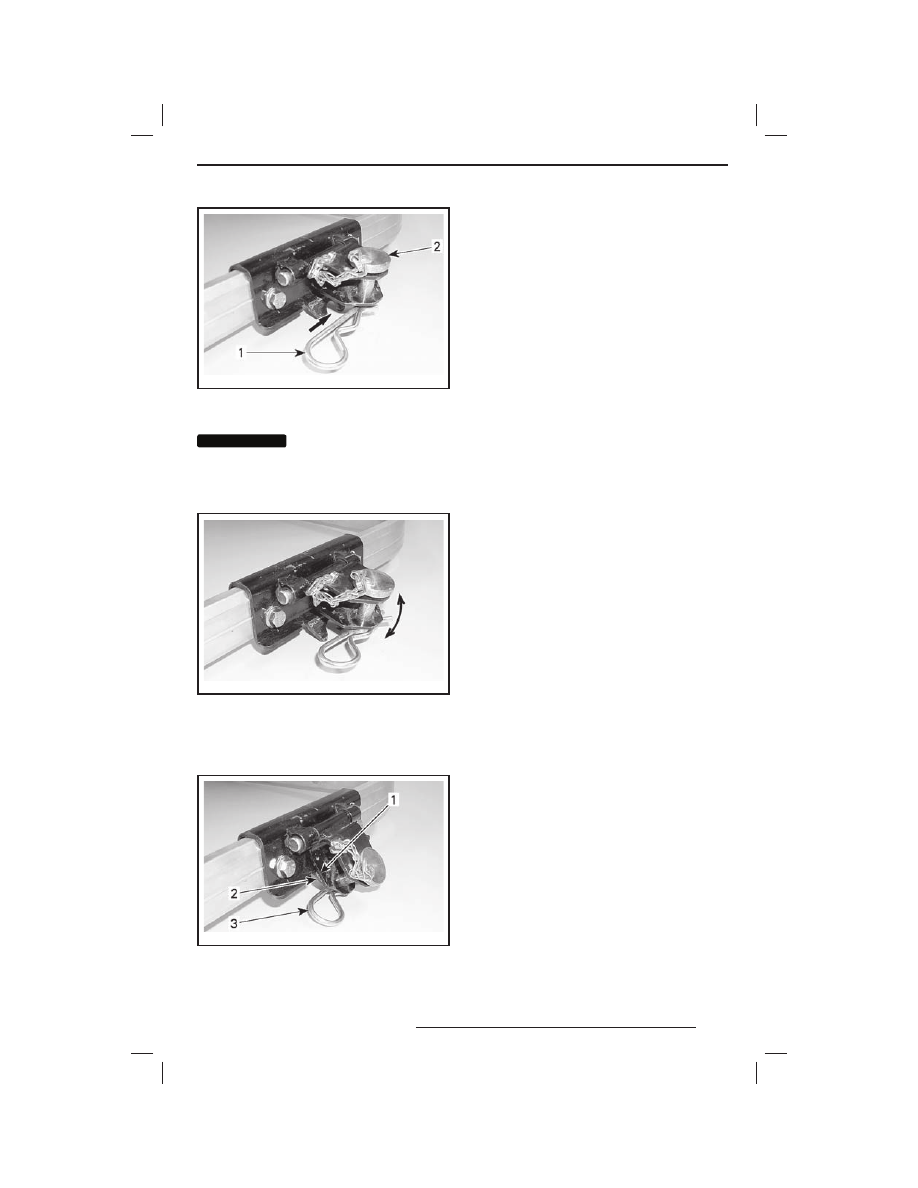

mmo2 008 -003 -072_a

ТИПОВОЙ ВАРИАНТ
1. Фиксатор
2. Палец

ВНИМАНИЕ

ВНИМАНИЕ

Во избежание повреж-

дений снегохода отделяйте фаркоп

от опоры. Убедитесь, что при букси-

ровке  фаркоп  перемещается  сво-

бодно.

mmo2 008 -003 -073_a

ПРИ БУКСИРОВКЕ ФАРКОП ДОЛЖЕН ПЕРЕМЕ-
ЩАТЬСЯ СВОБОДНО

Когда  фаркоп  не  используется  для  букси-
ровки, закрепляйте его к опоре с помощью
фиксатора.

mmo2 008 -003 -074_a

ФАРКОП НЕ ИСПОЛЬЗУЕТСЯ
1. Фаркоп
2. Опора
3. Фиксатор

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
