Снегоход Ski-Doo tundra-550. Руководство - часть 9

ПРЕДОСТЕРЕЖЕНИЕ

При появлении сомнений в рабо-

тоспособности данного выклю-

чателя необходимо установить и

устранить причину неисправно-

сти, прежде чем вновь запускать

двигатель снегохода. Обращай-

тесь к авторизованному дилеру

Ski-Doo.

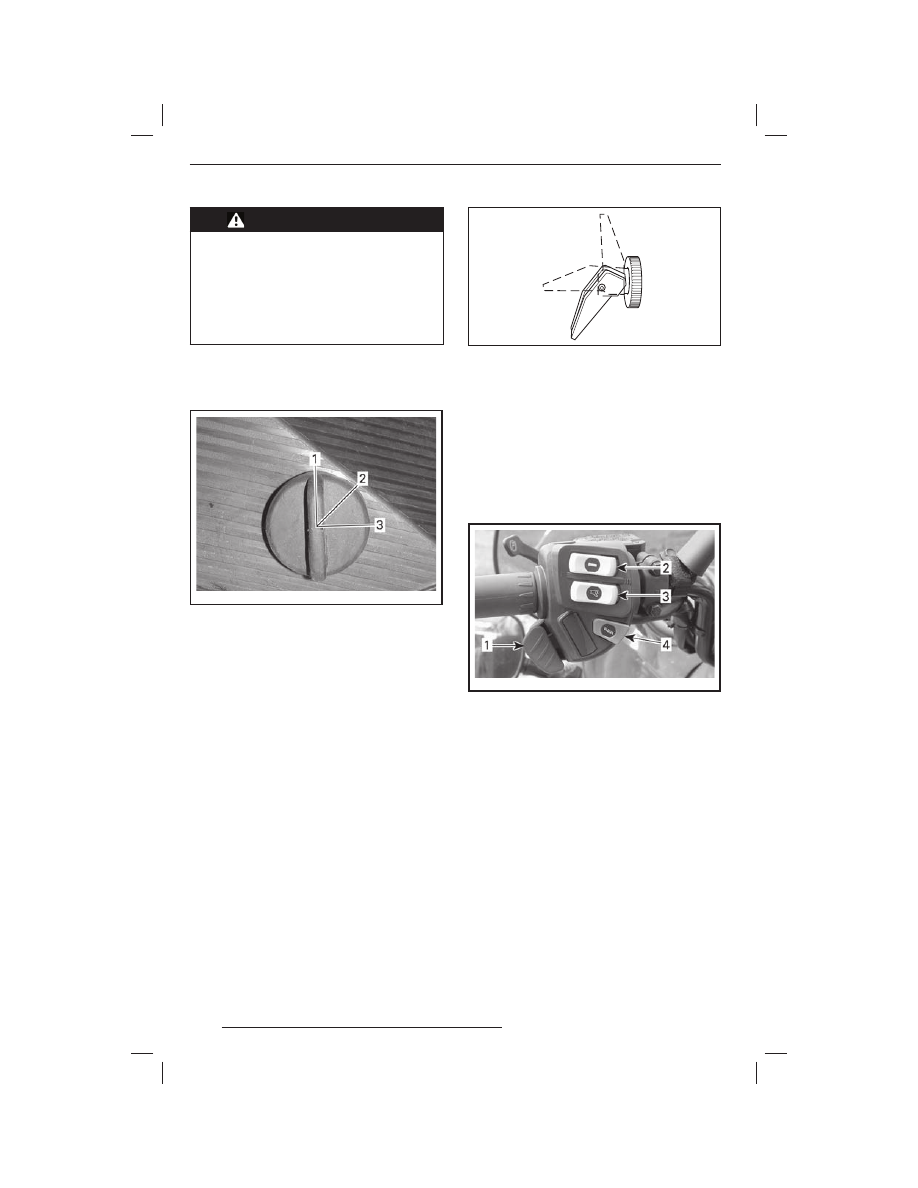

7) Замок зажигания

Замок зажигания располагается на правой
стороне опоры информационного центра.

mmo2 010 -004 -002_a

ТИПОВОЙ ВАРИАНТ
1. «OFF»
2. «ON»
3. «START»

Чтобы произвести ручной запуск двигателя
поверните ключ в положение «ON».
На моделях оборудованных электриче-
ским стартером чтобы запустить двига-
тель поверните ключ зажигания в положе-
ние «START».

8) Рычаг воздушной заслонки

Рычаг воздушной заслонки может занимать
одно из трех фиксированных положений.

A06H1KA

1. «OFF»
2. Положение 2
3. Положение 3

См. параграф «РЫЧАГ ВОЗДУШНОЙ ЗА-
СЛОНКИ» раздела «УКАЗАНИЯ ПО ЭКС-
ПЛУАТАЦИИ».

9) Многофункциональный

переключатель (Tundra

Sport и Tundra LT)

Многофункциональный

переключатель

располагается на правой стороне руля.

mmo2 007 -003 -003_a

1. Переключатель света фар
2. Переключатель обогрева рукояток руля
3. Переключатель обогрева рычага дроссель-

ной заслонки

4. Кнопка включения электронного реверса

Кнопка включения электронного ре-

верса

Нажмите данную кнопку для включения
электронного реверса. См. параграф «РЕ-
ВЕРС (RER

)» в разделе «УКАЗАНИЯ ПО

ЭКСПЛУАТАЦИИ».

Переключатель света фар

С помощью данного переключателя осу-
ществляется

переключение

ближнего/

дальнего света фар. Фара автоматически
включается при запуске двигателя.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

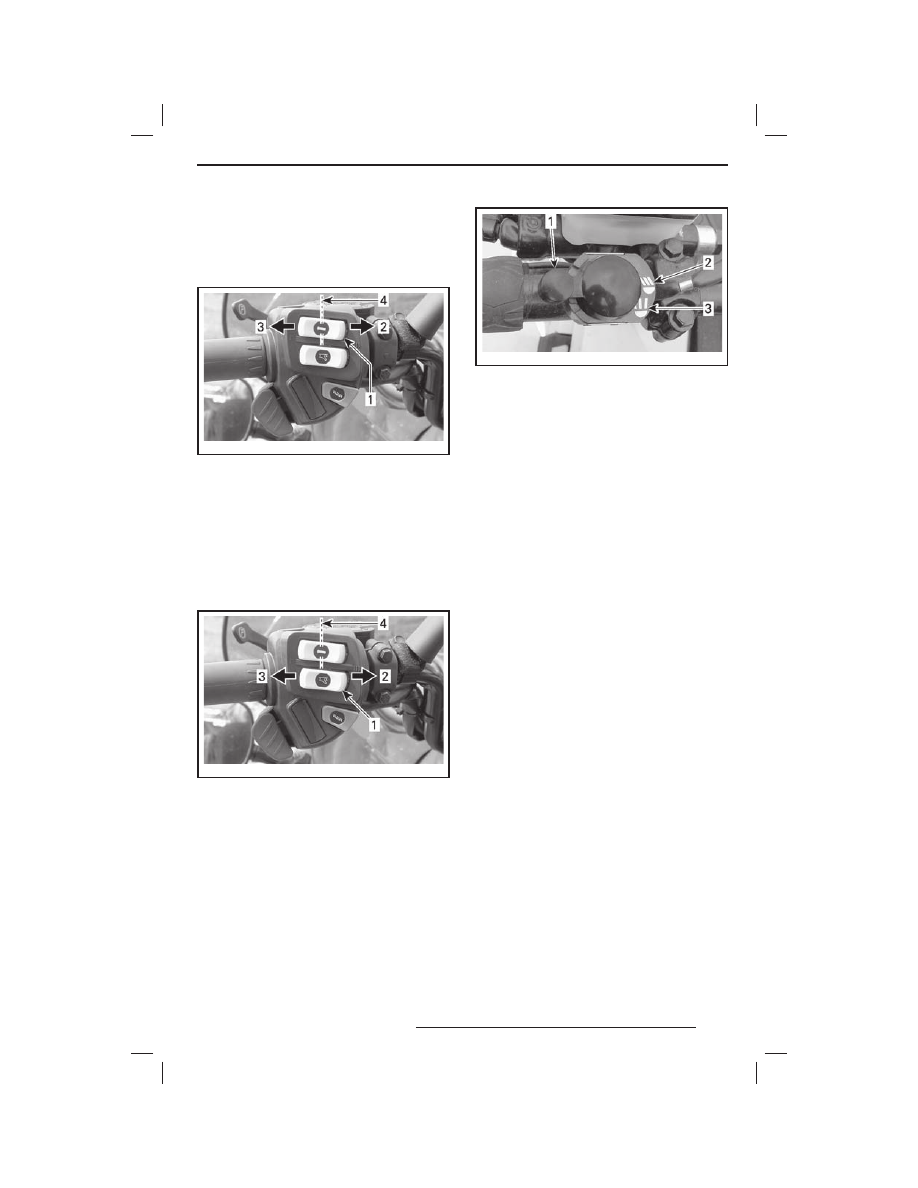

Переключатель обогрева рукояток

руля

Установите переключатель в положение,
при котором будет достигаться желаемая
степень обогрева рукояток руля.

mmo2 007 -003 -003_b

ТИПОВОЙ ВАРИАНТ
1. Переключатель обогрева рукояток руля
2. Сильный обогрев
3. Средний обогрев
4. Обогрев выключен

Переключатель обогрева рычага

дроссельной заслонки

Выберите положение переключателя для
достижения желаемой интенсивности обо-
грева рычага дроссельной заслонки.

mmo2 007 -003 -003_c

ТИПОВОЙ ВАРИАНТ
1. Переключатель обогрева рычага дроссель-

ной заслонки

2. Сильный обогрев
3. Средний обогрев
4. Обогрев выключен

10) Переключатель света

фар (Tundra)

Переключатель используется для включе-
ния ближнего или дальнего света фар.

mmo2 010 -007 -006_a

1. Переключатель света фар
2. Ближний свет
3. Дальний свет

11) Кнопка включения ре-

верса (RER) (Tundra)

Кнопка  включения  реверса  располагается
на левой стороне консоли.
Нажмите  кнопку  для  включения  реверса.
См. «РЕВЕРС (RER)»  в  разделе  «УКАЗА-
НИЯ ПО ЭКСПЛУАТАЦИИ».

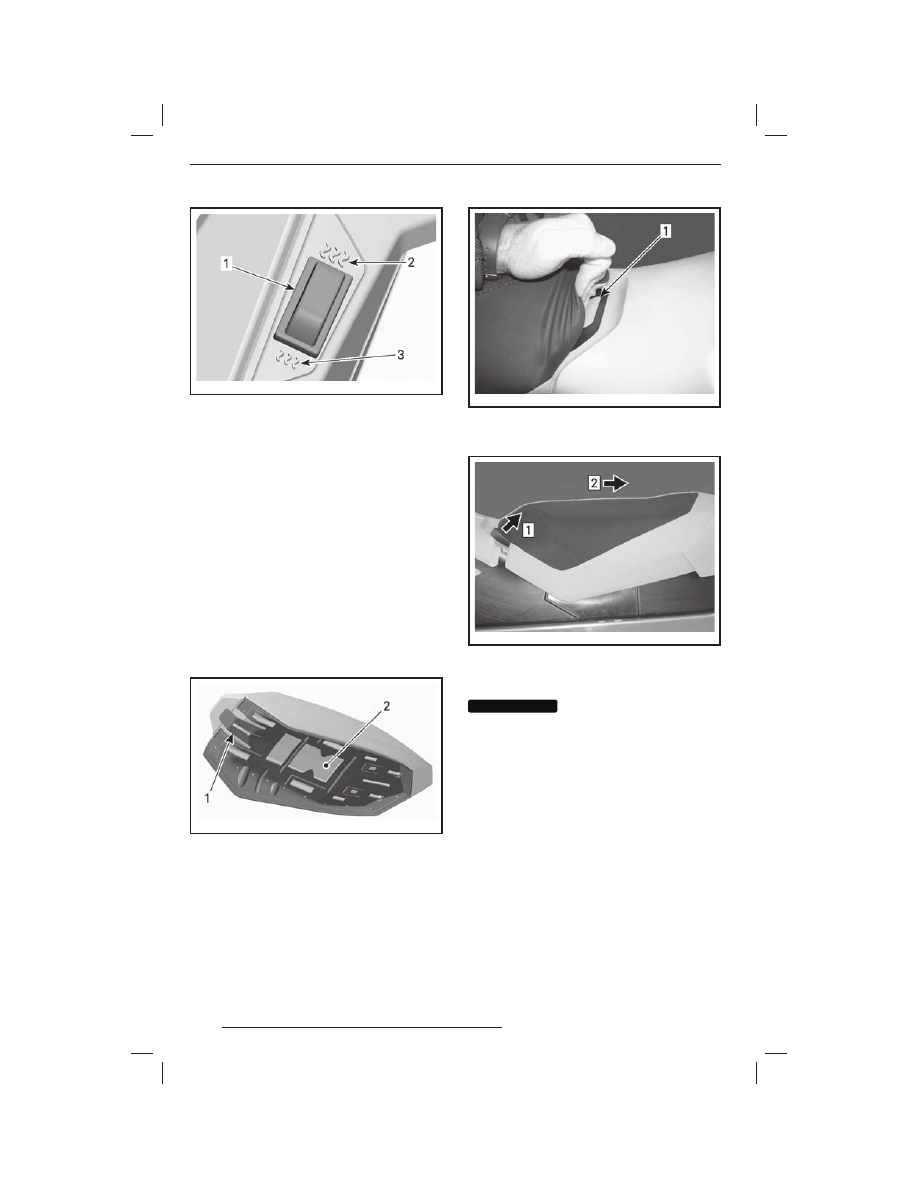

12) Выключатель обогре-

ва рукояток и рычага

дроссельной заслонки

(Tundra)

Выключатель  обогрева  рукояток  и  рыча-
га дроссельной заслонки располагается на
правой стороне консоли.
Изменяя  положение  переключателя  уста-
новить  желаемую  интенсивность  обогрева
рукояток и рычага дроссельной заслонки.
Когда  выключатель  находиться  в  горизон-
тальном положении, обогревательный эле-
мент выключен.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 010 -007 -007_a

1. Переключатель обогрева рукояток руля и

рычага дроссельной заслонки

2. Сильный обогрев
3. Средний обогрев

13) Рукоятка ручного стар-

тера

Рукоятка ручного стартера находится по
правому борту снегохода. Чтобы приве-
сти в действие механизм ручного стартера
медленно потяните рукоятку на себя и ког-
да почувствуете сопротивление, энергично
дёрните рукоятку. Медленно верните руко-
ятку в исходное положение.

14) Сиденье

Расположение руководства по экс-

плуатации

Руководство по эксплуатации располагает-
ся в основании сиденья.

mmo2 007 -009 -071_a

ОСНОВАНИЕ СИДЕНЬЯ
1. Защёлка сиденья
2. Руководство по эксплуатации

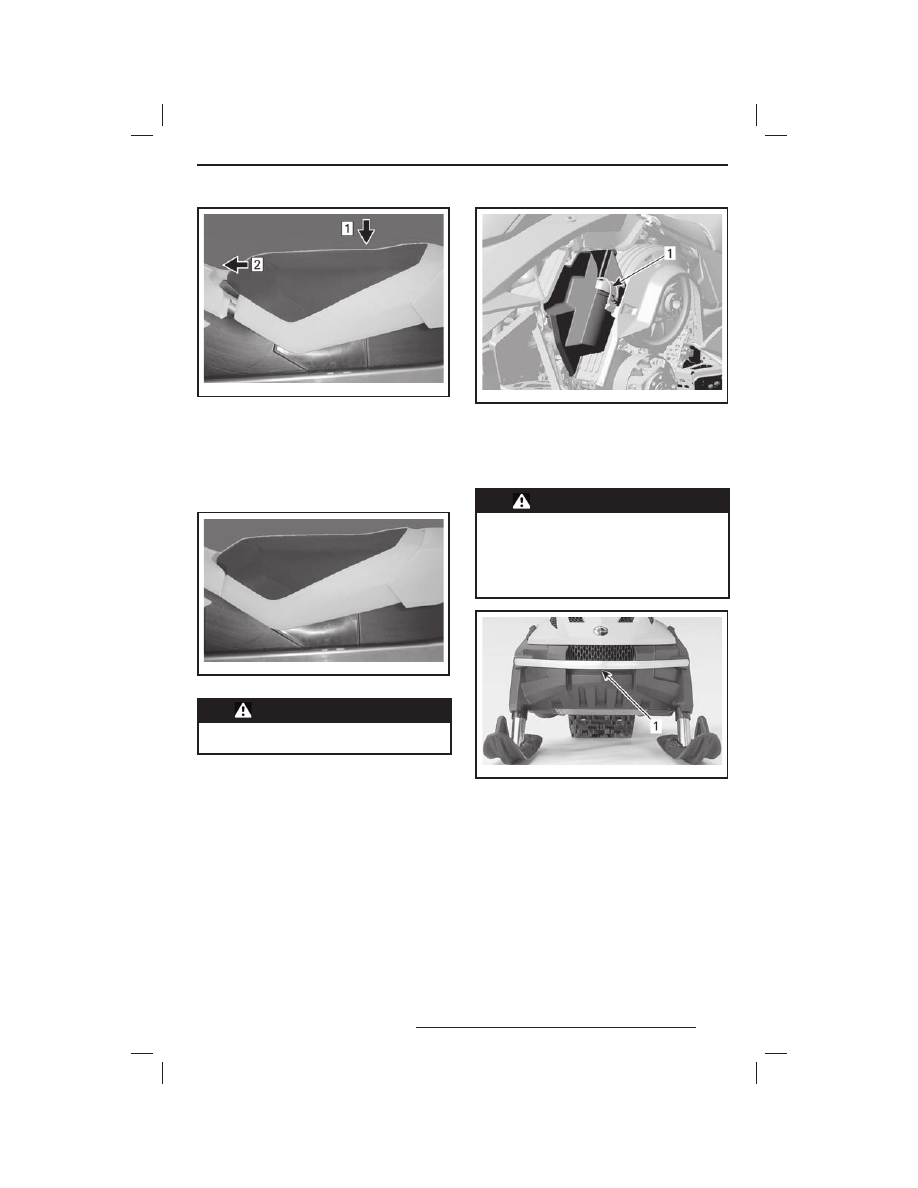

Снятие сиденья

Для снятия сиденья потяните переднюю
часть подушки сиденья и переместите ру-
коятку защелки.

mmo2 007 -009 -072_a

1. Защелка сиденья

Потяните и удерживайте защелку, после
чего сдвиньте сиденье назад.

mmo2 007 -009 -073_a

Шаг 1: Потянуть и удерживать защёлку сиденья
Шаг 2: Потянуть сиденье назад

Установка сиденья

ВНИМАНИЕ

Движение на снегохо-

де с любым объектом, расположен-

ным между сиденьем и топливным

баком, может привести к поврежде-

нию топливного бака. Не разме-

щайте какие-либо объекты между

сиденьем и топливным баком.

Установите сиденье на место.
Подайте вперед и защелкните сиденье.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 007 -009 -073_b

Шаг 1: Установите сиденье на место
Шаг 2: Подайте сиденье вперед, чтобы защел-

кнуть защелку

ПРИМЕЧАНИЕ: При установке сиденья Вы
должны услышать характерный щелчок.
Попробуйте сдвинуть сиденье, чтобы про-
верить надежность его крепления.

mmo2 007 -009 -074

СИДЕНЬЕ УСТАНОВЛЕНО

ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяй-

те надежность крепления сиденья.

15) Комплект возимого ин-

струмента

В базовую поставку снегохода входит ком-
плект возимого инструмента, необходимый
для проведения основных операций техни-
ческого обслуживания.
Коробка для хранения инструментов рас-
полагается в моторном отсеке на защитном
кожухе шкива.
Чтобы снять коробку с инструментами с за-
щитного кожуха шкива освободите фикса-
тор и извлеките коробку вверх.

mmo2 008 -003 -061_a

ТИПОВОЙ ВАРИАНТ
1. Коробка с комплектом инструментов

16) Рукоятка/бампер

Используются при необходимости поднять
снегоход вручную.

ПРЕДОСТЕРЕЖЕНИЕ

Во избежание травм не пытайтесь

поднять тяжелый снегоход в оди-

ночку. Пользуйтесь подъемными

устройствами и приспособлени-

ями, позовите кого-нибудь на по-

мощь.

mmo2 010 -007 -010_a

ПЕРЕДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
