Снегоход Ski-Doo tundra-550. Руководство - часть 8

30

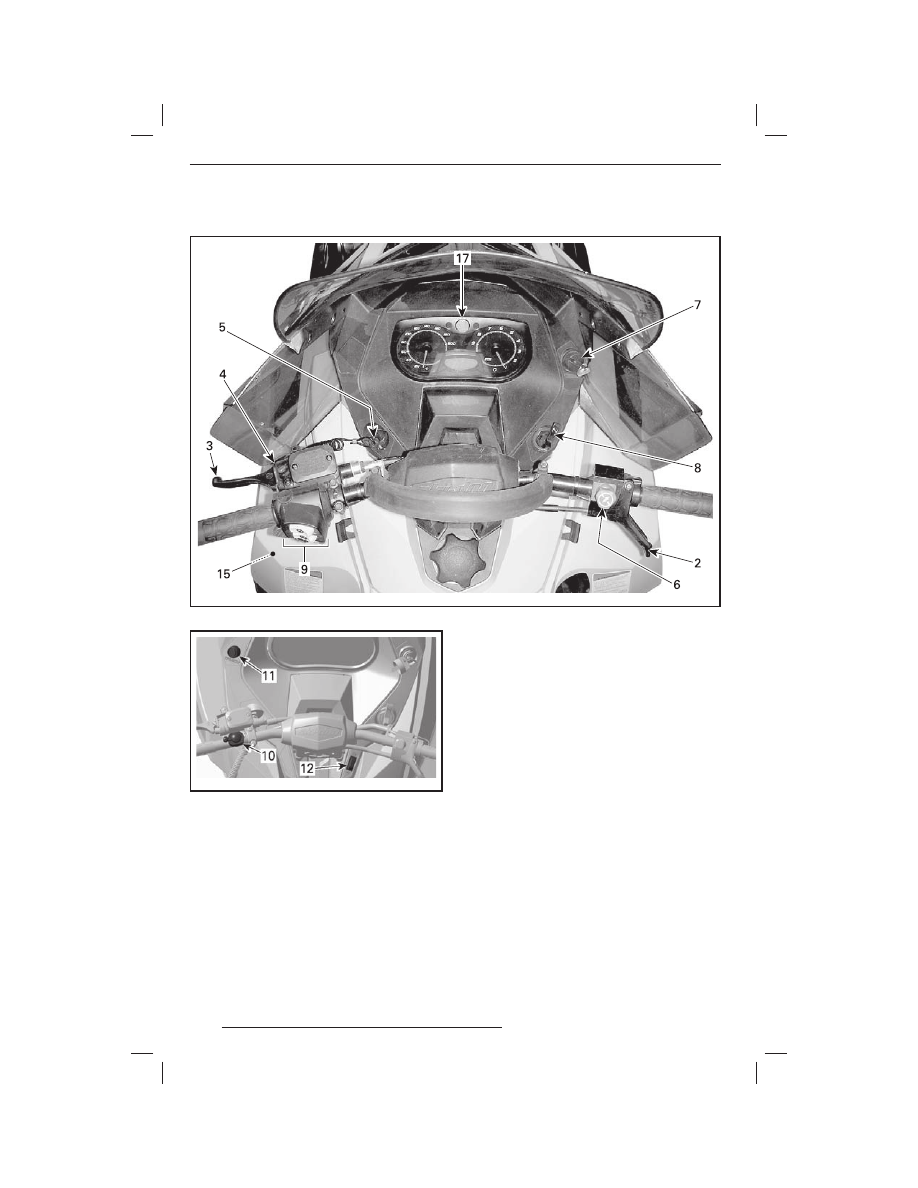

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ: Некоторые органы управления и приборы поставляются только на заказ и
входят в комплект дополнительно приобретаемого оборудования.

mmo2 010 -007 -008_a

ТИПОВОЙ ВАРИАНТ

mmo2 010 -007 -009_a

TUNDRA

31

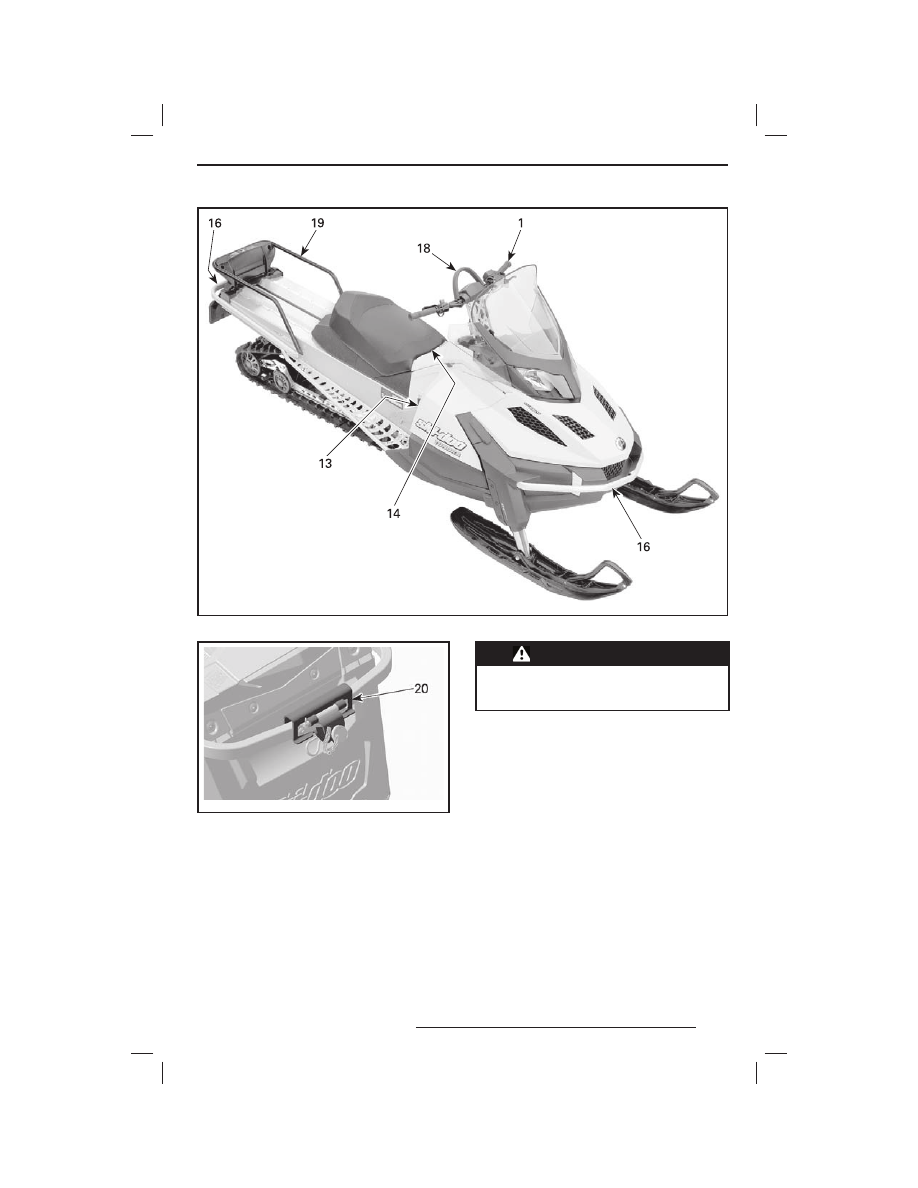

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 010 -007 -003_b

ТИПОВОЙ ВАРИАНТ

mmo2 008 -003 -069_g

TUNDRA LT

1) Руль

Руль предназначен для изменения направ-
ления движения снегохода. Когда Вы пово-
рачиваете  руль  вправо  или  влево,  в  ту  же
сторону  поворачиваются  и  лыжи,  изменяя
тем  самым  направление  движения  снего-
хода.



ПРЕДОСТЕРЕЖЕНИЕ

Резкий  поворот  при  движении  за-

дним  ходом  может  привести  к  по-

тере контроля над снегоходом.

2) Рычаг дроссельной за-

слонки

Рычаг дроссельной заслонки располагает-
ся на правой стороне руля.
Рычаг  дроссельной  заслонки  приводит-
ся в действие большим пальцем. Нажатие
на  рычаг  дроссельной  заслонки  приводит
к  увеличению  оборотов  двигателя  и  вклю-
чению вариатора трансмиссии. При полном
отпускании  рычага  дроссельной  заслонки
двигатель  автоматически  переходит  в  ре-
жим холостого хода.

32

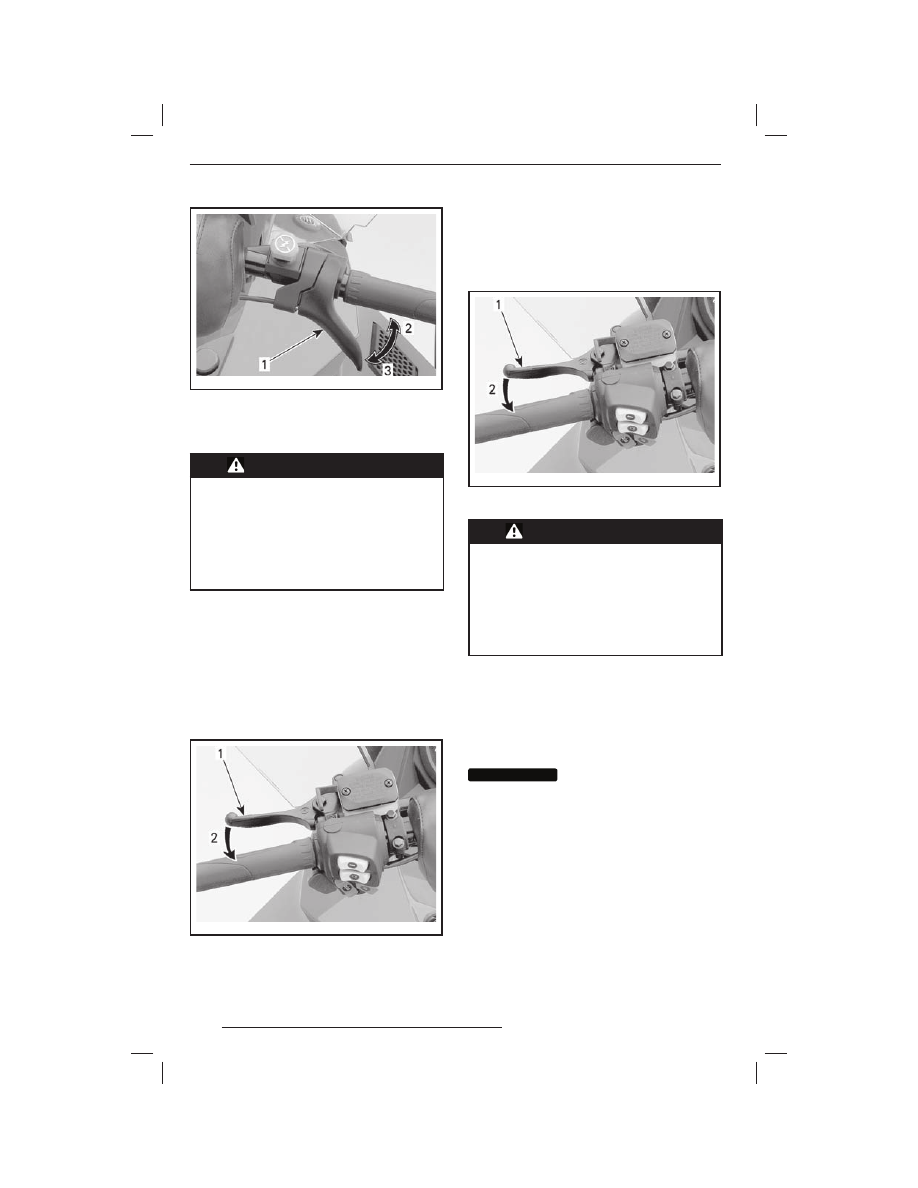

mmo2 008 -008 -011_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг дроссельной заслонки
2. Ускорение
3. Замедление



ПРЕДОСТЕРЕЖЕНИЕ

Проверяйте  работу  рычага  дрос-

сельной  заслонки  перед  каждым

пуском  двигателя.  Отпущенный

рычаг  должен  самостоятельно

возвращаться в исходное положе-

ние.  Если  рычаг  дроссельной  за-

слонки  неисправен,  эксплуатация

снегохода ЗАПРЕЩЕНА.

3) Рычаг тормоза

Рычаг тормоза располагается на левой сто-
роне руля.
Нажатие на рычаг включает тормозной ме-
ханизм. При отпускании рычаг автоматиче-
ски  возвращается  в  исходное  положение.
Эффективность  торможения  зависит  от
приложенного  к  рычагу  усилия,  а  также  от
характера местности и снежного покрова.

mmo2 008 -008 -012_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Приведение тормозов в действие

4) Рычаг стояночного тормоза

Рычаг стояночного тормоза располагается
на левой стороне руля.
Стояночный  тормоз  необходимо  задей-
ствовать во время стоянки снегохода.

mmo2 008 -008 -012_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг стояночного тормоза



ПРЕДОСТЕРЕЖЕНИЕ

Перед  началом  движения  убеди-

тесь,  что  стояночный  тормоз  от-

ключен.  При  длительном  нажатии

на рычаг тормоза во время движе-

ния  снегохода  возможно  повреж-

дение тормозной системы, потеря

тормозного  эффекта  и/или  возго-

рание снегохода.

Включение тормоза

Нажмите  на  рычаг  тормоза  и,  удерживая
его,  пальцем  переместите  рычаг  стояноч-
ного  тормоза.  Когда  рычаг  тормоза  блоки-
руется  в  промежуточном  положении  (при-
мерно на половине полного хода), стояноч-
ный тормоз включён.

ВНИМАНИЕ

ВНИМАНИЕ

Положение рычага стоя-

ночного  тормоза  может  изменяться  в

зависимости от степени износа накла-

док тормозных колодок.

ПРИМЕЧАНИЕ:  Рычаг  стояночного  тормо-
за  может  устанавливаться  в  одно  из  двух
фиксированных положений.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

33

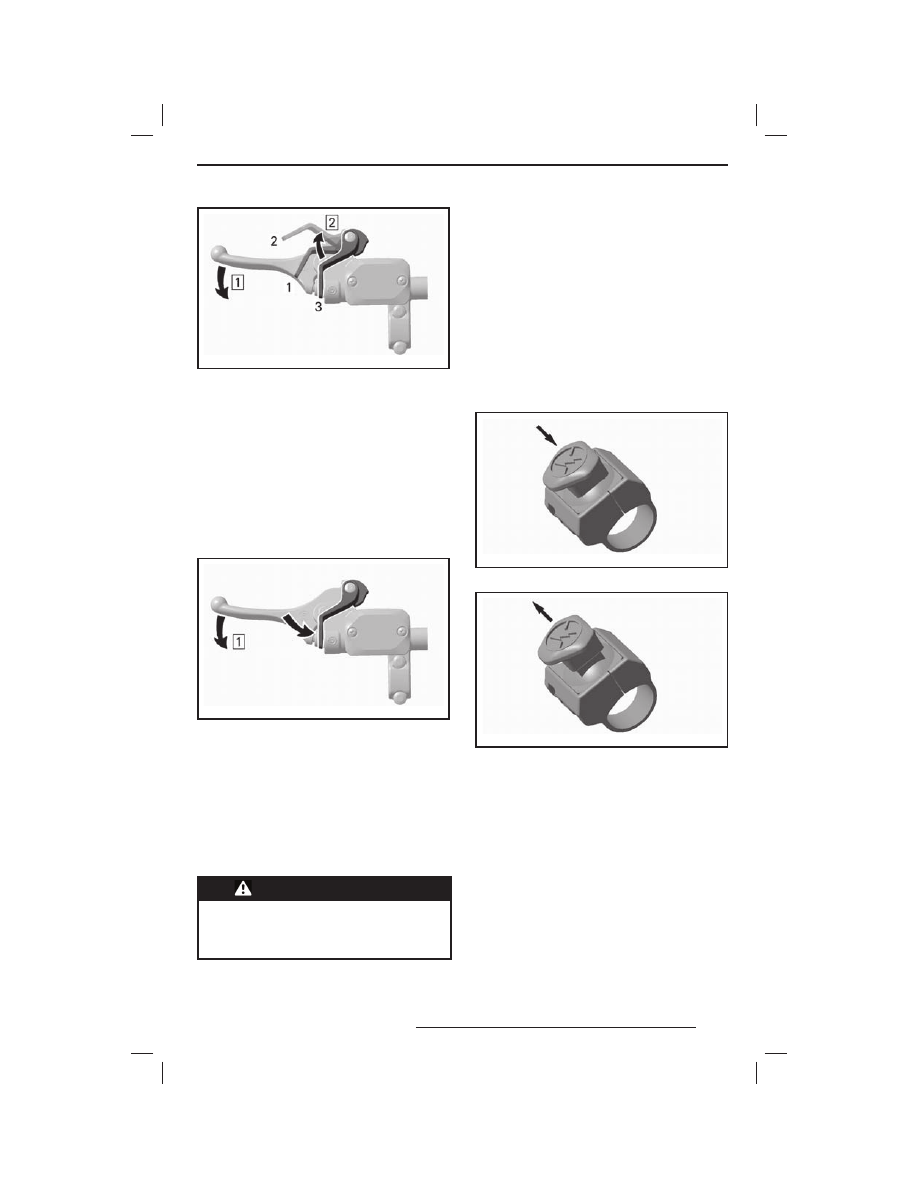

mmo2 007 -009 -037_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА
Шаг 1: Нажать и удерживать рычаг тормоза
Шаг 2: Сдвинуть рычаг стояночного тормоза
1. Положение 1
2. Положение 2
3. OFF

Выключение стояночного тормоза

Нажать рычаг тормоза. Рычаг стояночного
тормоза должен автоматический вернуться
в исходное положение. Всегда выключайте
стояночный тормоз прежде чем начать дви-
жение.

mmo2 007 -009 -037_b

ТИПОВОЙ ВАРИАНТ — ВЫКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА
Шаг 1: Нажать рычаг тормоза

5) Выключатель со шнуром

безопасности

Выключатель располагается на левой сто-
роне консоли.
Если  потянуть  за  шнур  безопасности  кол-
пачок  слетает  с  выключателя  и  двигатель
снегохода глохнет.



ПРЕДОСТЕРЕЖЕНИЕ

Всегда  закрепляйте  свободный

конец шнура безопасности к одеж-

де  прежде  чем  запустить  двига-

тель снегохода.

Если требуется заглушить двигатель снего-
хода, потяните за шнур безопасности и стя-
ните колпачок с выключателя.

6) Выключатель двигателя

Выключатель  двигателя  располагается  на
правой стороне руля.
Конструктивно  выключатель  представля-
ет  собой  кнопку,  которая  может  занимать
одно  из  двух  фиксированных  положений.
Для остановки двигателя, например, в слу-
чае какой-либо опасности, следует нажать
на кнопку (переведя ее тем самым в поло-
жение «OFF») и  одновременно  задейство-
вать тормоза. Чтобы произвести повторный
запуск  двигателя  следует  предварительно
вернуть  выключатель  в  положение «ON»
(потянуть вверх).

mmo2 007 -009 -038_a

ПОЛОЖЕНИЕ «OFF»

mmo2 007 -009 -038_b

ПОЛОЖЕНИЕ «ON»

Каждый  водитель  снегохода  должен  осво-
иться с этой функцией несколько раз заглу-
шив  таким  образом  двигатель  и  запустив
его снова. В опасных ситуациях эта проце-
дура  остановки  двигателя  должна  выпол-
няться рефлекторно.
