Снегоход Ski-Doo rev xr 1200 4-tec. Руководство - часть 19

ВНИМАНИЕ

Убедитесь, что запас-

ной ремень вариатора не касается
компонентов системы выпуска от-
работавших газов.

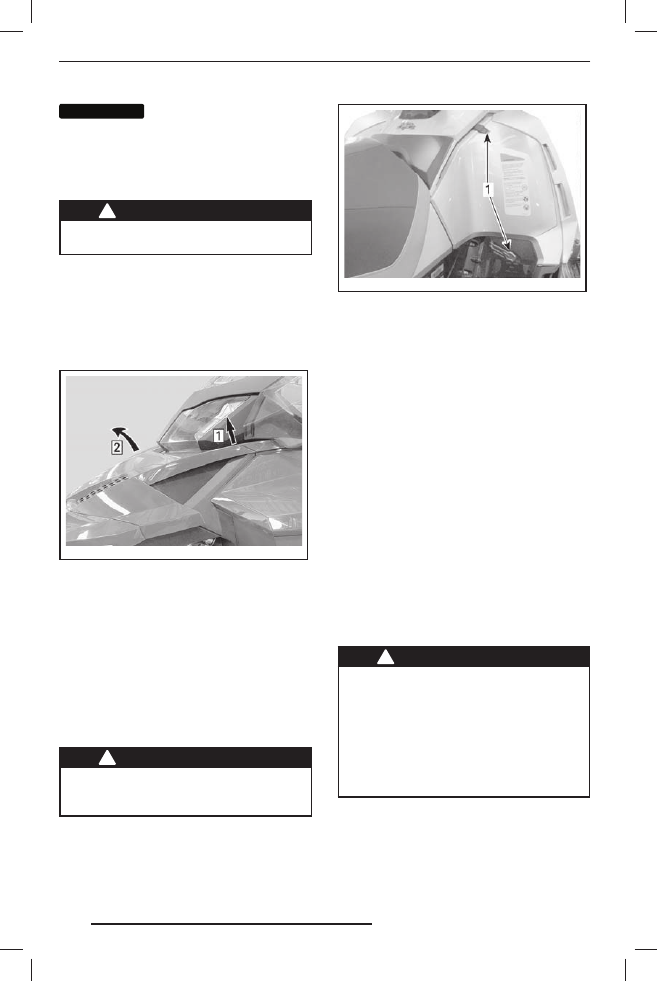

31) Капот

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя
снегохода со снятым капотом.

Снятие капота

1. Потяните вверх заднюю часть капота

с обеих его сторон.

2. Поднимите заднюю часть капота,

пока он не выйдет из зацепления
с нижним поддоном.

mmo2009-005-025_ a

Шаг 1: Поднимите
Шаг 2: Потяните вверх

Установка капота

1. Введите держатели, расположенные

в передней части капота, в пазы под-
дона.

2. Опустите заднюю часть капота и на-

жмите на обе его стороны для запи-
рания его на месте.

32) Боковые панели

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.

Открывание боковой панели

1. Растяните и отстегните защёлки.

2. Потяните заднюю часть боковой па-

нели в сторону.

mmo2009-005-029_ a

ТИПОВОЙ ВАРИАНТ
1. Защёлки

Закрывание боковой панели осущест-
вляется в последовательности, обрат-
ной снятию.

Снятие боковой панели

1. Полностью откройте боковую панель.

2. Поднимите боковую панель и освобо-

дите нижнюю петлю из паза.

3. Освободите верхнюю петлю из паза,

опустив панель.

4. Снимите боковую панель.

Установка боковой панели осуществля-
ется в последовательности, обратной
снятию.

33) Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня
вариатора

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:
– со снятым кожухом ремня вариа-

тора и щитками;

– с открытыми и/или снятыми ка-

потом или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регу-
лировки подвижных частей при
работающем двигателе.

Снимите колпачок шнура безопасности
с контактного устройства.

Откройте левую боковую панель, опи-
сание операции см. в данном разделе.

Извлеките проволочный фиксатор.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

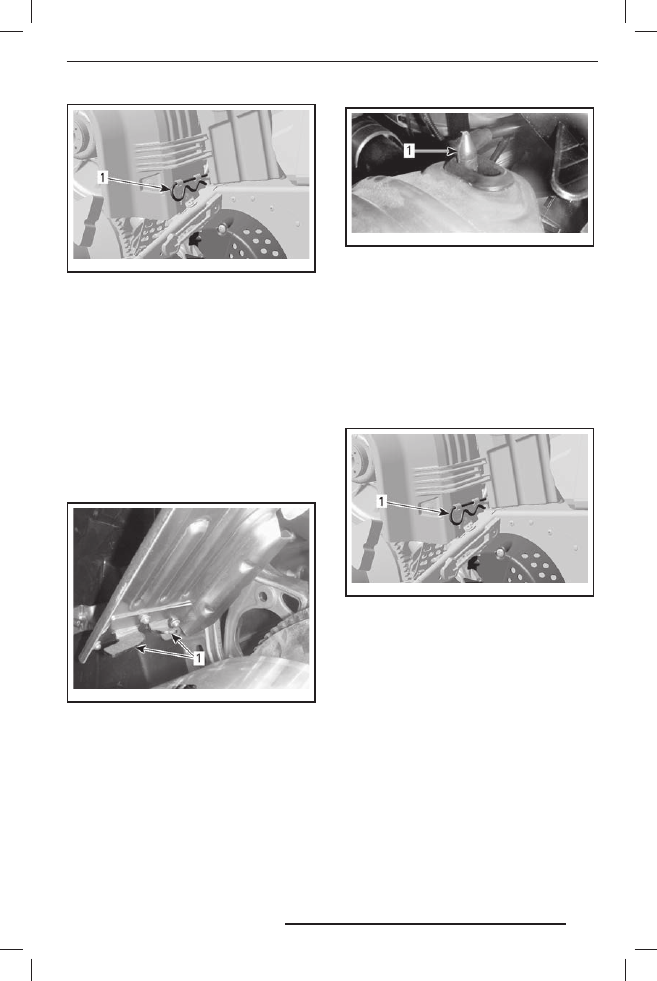

mmo2008-003-063_ a

1. Проволочный фиксатор

Поднимите кожух за его заднюю часть
и, повернув наружу, извлеките из пе-
редних выступов.

Установка защитного кожуха
ремня вариатора

При установке кожуха обратите вни-
мание на то, чтобы его вырез был об-
ращён вперёд.

Поместите передний левый вырез ко-
жуха над длинным выступом.

Повернув кожух внутрь, введите узкий
выступ в правую прорезь.

mmo2009-003-010_ a

1. Выступы

Установите уплотнитель на фиксирую-
щий палец. Для этого, возможно, по-
требуется слегка приподнять консоль.

mmo2009-003-011_ a

1. Фиксирующий палец

Ус т ано вите з а д нюю ч ас т ь кож у ха
на фиксатор и закрепите его с помо-
щью проволочного фиксатора.

ПРИМЕЧАНИЕ: Защитный кожух ремня
вариатора специально изготовлен не-
сколько большего размера, чтобы обес-
печить натяг в сопряжении с фиксато-
рами. Это позволяет снизить уровень
шума и вибраций. При установке кожу-
ха необходимо сохранить этот натяг.

mmo2008-003-063_ a

1. Проволочный фиксатор

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

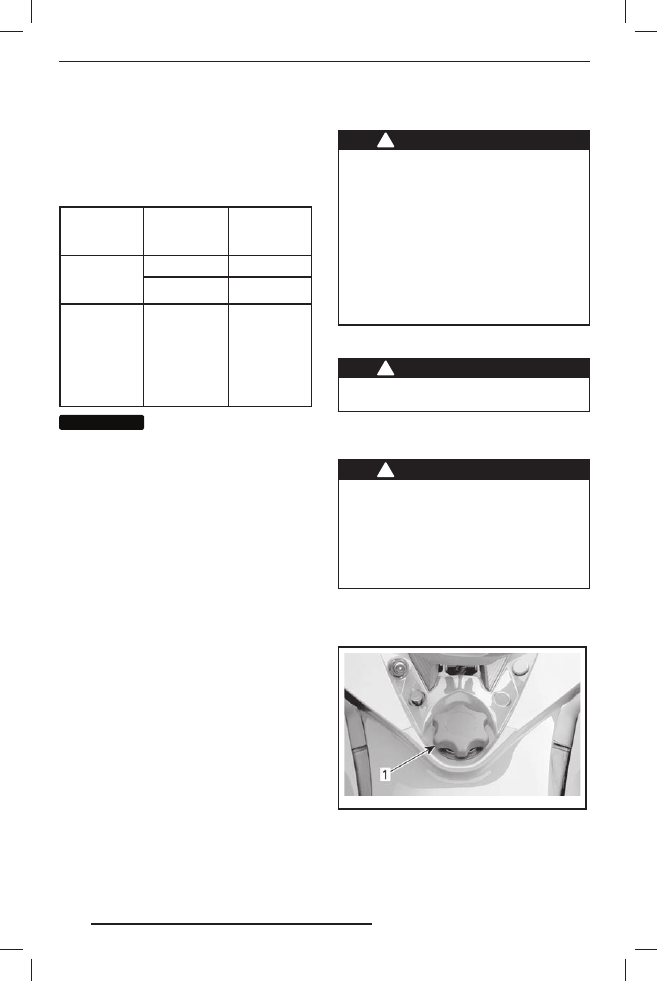

ТОПЛИВО

Рекомендуемое топливо

Используйте неэтилированный бензин,
содержащий МАКСИМУМ 10% этанола.
К минимальному октановому числу ис-
пользуемого топлива предъявляются
следующие требования:

ТИП

ТОПЛИВА

ДВИГАТЕЛЬ

МИН.

ОКТАНО-

ВОЕ ЧИСЛО

НЕЭТИЛИ-

РОВАННЫЙ

бензин

1200 4-TEC

E-TEC

Топливо, ко-

торое может

содержать

МАК-

СИМУМ

до 10%

этанола

1200 4-TEC

E-TEC

ВНИМАНИЕ

Никогд а не экс пери -

ментируйте с другими сортами то-
плива. Использование нерекомен-
дованного топлива может привести
к повреждениям двигателя или си-
стемы подачи топлива.

Топливный антифриз

При использовании топлива с кисло-
родными добавками специальный то-
пливный антифриз и водопоглощающие
присадки не применяются.

При использовании стандартного неэ-
тилированного бензина настоятельно
рекомендуем добавить в топливо спе-
циальный антифриз на изопропиловой
основе (150 мл топливного антифриза
на 40 л бензина).

ПРИМЕЧАНИЕ: Топливный антифриз
не должен содержать метилгидрата.

Заправка топливом

ПРЕДОСТЕРЕЖЕНИЕ

– То п л и в о я в л я е т с я п о ж а р о -

и взрывоопасным продуктом.

– Не пользуйтесь источником от-

крытого огня для проверки уров-
ня топлива.

– Не курите и убедитесь, что по-

близости отсутствуют источники
открытого огня или искр.

– Производите заправку на откры-

том воздухе или в хорошо венти-
лируемом помещении.

1. Остановите двигатель.

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем приступить к заправ-
ке, остановите двигатель.

2. Водитель и пассажир должны сойти

со снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Н е п о з в о л я й т е н и ко м у с и д е т ь
на снегоходе во время заправки.
Если во время заправки произой-
дёт возгорание или взрыв, води-
тель и пассажир могут оказаться
не в состоянии быстро покинуть
опасное место.

3. Медленно отверните крышку топлив-

ного бака против часовой стрелки
и снимите её.

mmo2008-008-004_ a

ТИПОВОЙ ВАРИАНТ
1. Крышка топливного бака

ТОПЛИВО

ПРЕДОСТЕРЕЖЕНИЕ

Если при этом слышен свист, сви-
детельствующий о наличии избы-
точного давления в баке, покажи-
те снегоход дилеру — возможно,
требуется небольшой ремонт. Экс-
плуатация снегохода на это время
запрещена.

4. Вставьте воронку в заливную горло-

вину топливного бака.

5. Заливайте топливо медленно, чтобы

воздух успевал выходить из топлив-
ного бака и не происходило разбрыз-
гивание топлива. Будьте вниматель-
ны: не допускайте разлива топлива.

6. Прекратите заправку, когда уровень

топлива поднимется до кромки за-
ливной горловины. Не переливайте.

ПРЕДОСТЕРЕЖЕНИЕ

Не переполняйте топливный бак;
не заправляйте бак доверху, если
собираетесь оставить снегоход
в теплом месте. При увеличение
температуры топливо расширяет-
ся и может вытечь.

7. Плотно затяните крышку топливного

бака по часовой стрелке.

ПРЕДОСТЕРЕЖЕНИЕ

Вытирайте все потеки топлива
с корпуса снегохода.

ПРИМЕЧАНИЕ: Пока крышка топлив-
ного бака не закрыта и не затянута как
следует, не садитесь на сиденье и не
опирайтесь на него.
