1. Ремень
2. Зацеп

23) Сумка тоннельного типа

(Grand Touring)

ПРЕДОСТЕРЕЖЕНИЕ

Сумка тоннельного типа должна
быть надёжно закреплена, и в ней
не должны храниться острые, тя-
жёлые или хрупкие предметы.

ОСТОРОЖНО МАКСИМАЛЬНАЯ

масса груза, размещаемого в дан-
ной сумке — 2,27 кг (груз должен
быть равномерно распределён).

Сумка может быть установлена на тон-
неле как в вертикальном, так и в гори-
зонтальном положении, кроме этого
возможно её использование в качестве
рюкзака. Плечевые ремни хранятся
в кармане, расположенном в нижней
части сумки.

Горизонтальное размещение

Если на заднем багажнике лежит лишь
одна сумка, её следует уложить гори-
зонтально.

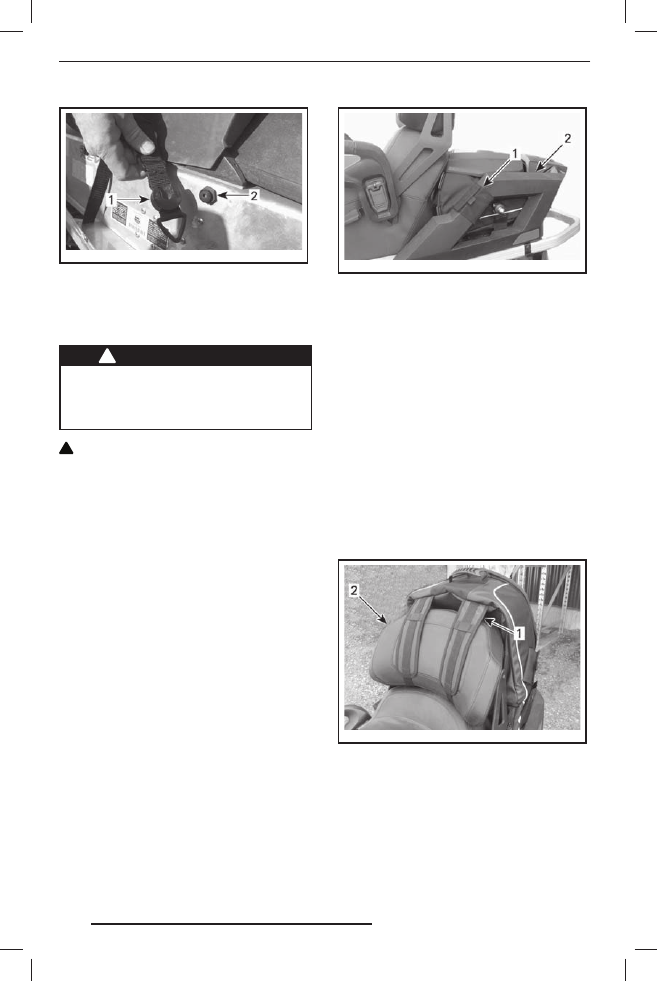

Закрепите сумку с помощью застёжки-
липучки, как показано на рисунке.

ms i20 09-085 -002 _a

1. Застёжка типа «липучка»
2. Задний багажник

Крепёжные застежки-липучки можно
хранить в боковых карманах во вставке
внутри багажного кофра. Боковые кар-
маны скрыты в нижней части подкладки
туннельной сумки.

Вертикальное размещение

Если на заднем багажнике уложены дру-
гие вещи, сумку можно разместить вер-
тикально. Такое размещение оставляет
незаполненным пространство под ней.

Чтобы это сделать, выньте плечевые
ремни из кармана, расположенного
в нижней части сумки. Плотно обхва-
тите ремнями спинку, как показано
на рисунке.

ms i20 09-084 -014 _a

1. Спинка сиденья
2. Плечевые ремни

24) Жёсткие кофры

Модель Grand Touring SE оборудована
двумя жёсткими запираемыми кофра-
ми, установленными в задней части
снегохода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Открытие/закрытие жёсткого кофра

Чтобы открыть жёсткие кофры, выпол-
ните следующее:

1. Откройте замок ручки прикладывае-

мым ключом.

2. Потяните ручку вверх примерно на-

половину её хода.

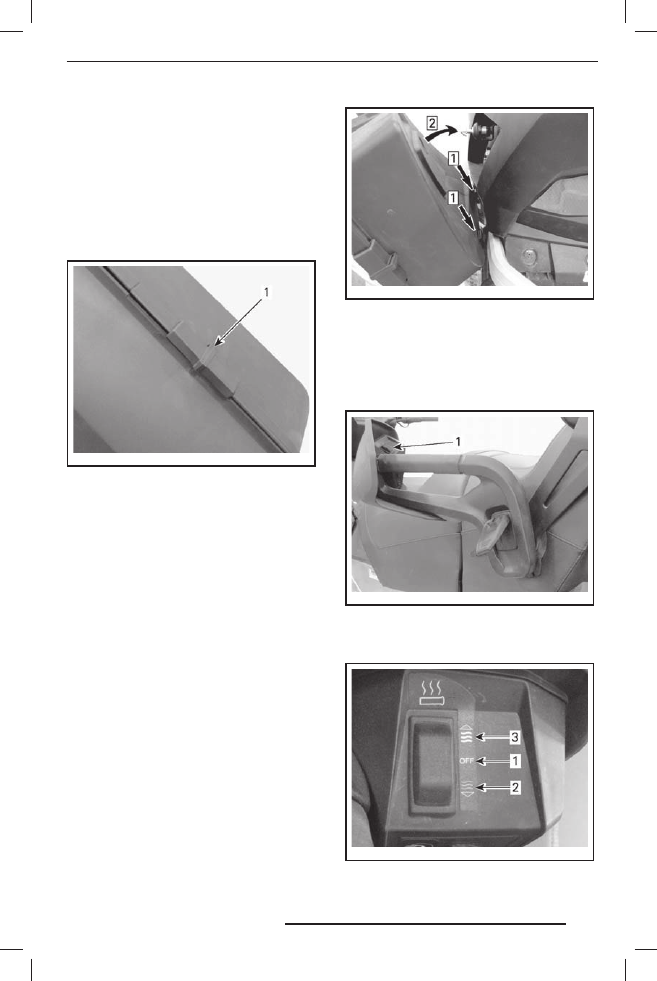

3. Откройте сдвижные замки и открой-

те крышку.

mmo2009-005-020_ a

ТИПОВОЙ ВАРИАНТ
1. Сдвижной замок

ПРИМЕЧАНИЕ: Чтобы открыть жёсткие
кофры, не обязательно снимать их со
снегохода.

Снятие жёстких кофров

Чтобы снять жёсткий кофр, выполните
следующее:

1. Откройте замок ручки прикладывае-

мым ключом.

2. Потяните ручк у вверх на полный

её ход и снимите сумку.

Установка жёсткого кофра

Чтобы установить жёсткий кофр на зад-
ний багажник, выполните следующее:

1. Вставьте металлические направляю-

щие на заднем бампере в пазы жёст-
кого кофра.

2. Энергично нажмите на верхнюю

часть жёсткого кофра по направ-
лению к снегоходу. Когда кофр за-
стегнётся, раздастся характерный
щелчок. Перед началом движения
проверьте надёжность крепления
жёстких кофров.

ms i20 09-029 -012 _b

Шаг 1: Вставьте направляющие
Шаг 2: Нажмите по направлению к снегоходу

25) Выключатель обогрева

поручней пассажира

Выключатель находится на левом по-
ручне пассажира.

mmo2009-005-009_ b

1. Выключатель обогрева рукояток для пассажира

Отрегулируйте интенсивность обогре-
ва, как показано на рисунке.

mmo2009-005-010_ a

1. Выключено («OFF»)
2. Тепло
3. Горячо

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

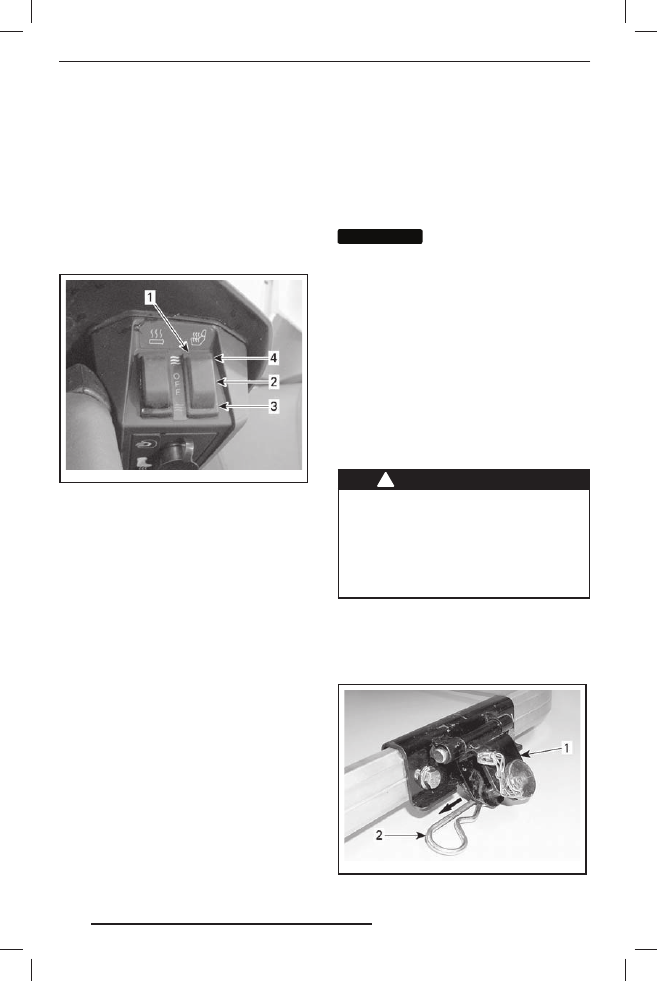

26) Выключатели обогрева

сидений

Выключатель обогрева переднего сиде-
нья находится на консоли справа от ру-
левой колонки.

Модель Grand Touring SE оборудована
обогреваемыми сиденьями для водите-
ля и пассажира.

Выключатель обогрева заднего сиде-
нья находится на левой рукоятке.

mmo2009-005-019_ a

ВЫКЛЮЧАТЕЛЬ ОБОГРЕВА ЗАДНЕГО СИДЕНЬЯ
1. Обогрев сиденья
2. OFF (выкл.)
3. Тепло
4. Горячо

27) Гнездо обогрева забрала

шлема

К этому гнезду можно подк лючить
электрообогрев забрала шлема. Элек-
трический ток на моделях с двигате-
лем 1200 4-TEC подаётся только при
работающем двигателе, а на моделях
с двигателем E-TEC только тогда, когда
частота вращения коленчатого вала
выше 2000 об/мин. В комплект снегохо-
да входит удлинительный витой провод.
Grand Touring

Гнездо д ля обогрева щитка шлема
и гнездо для обогрева ботинок нахо-
дятся на задней левой рукоятке.

28) Электрическая розетка

(12 В)

Все модели, кроме Renegade

Эл е к т р и ч е с к а я р о з е т к а п р е д н а -
значена д ля подключения электро -

п р и б о р о в , н а п р я ж е н и е п и т а н и я
которых составляет 12 В. Электри-
ческий ток на моделях с двигателем
1200 4-TEC подаётся только при ра-
ботающем двигателе, а на моделях
с двигателем E-TEC только тогда, когда
частота вращения коленчатого вала
выше 2000 об/мин.

ВНИМАНИЕ

Электрическая розетка

с напря жением питани я 12 В не
предназначена для подключения
электрических приборов, сила по-
требляемого тока которых превы-
шает 1 А.

29) Сцепное устройство

Сцепное устройство можно использо-
вать для буксировки различных грузов.
Используйте буксировочную тягу.

ПРИМЕЧАНИЕ: Допустимый вес бук-
сируемого груза указан в табличке
на корпусе снегохода. Не перегружай-
те снегоход.

ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для букси-
ровки груза запрещено. Исполь-
зуйте жёстк ую буксирную тяг у.
Груз, буксируемый на канате, мо-
жет врезаться в снегоход при вне-
запном торможении или на склоне
и опрокинуть его.

Порядок пользования сцепным
устройством

Сняв проволочный фиксатор, отсоеди-
ните сцепное устройство от опоры.

mmo2008-003-070_ a

1. Сцепное устройство
2. Проволочный фиксатор

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

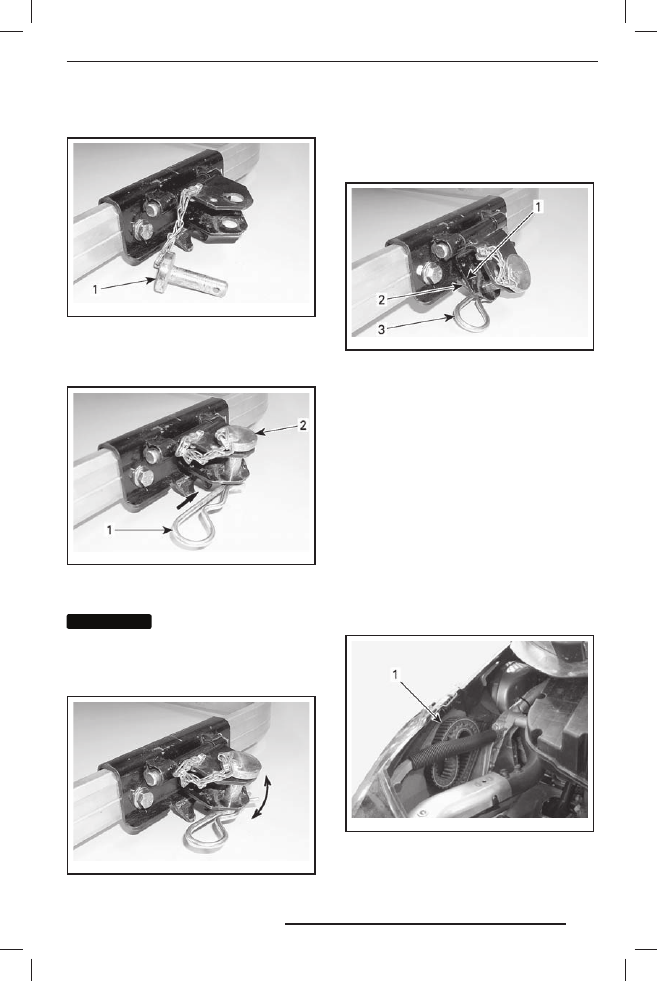

Извлеките палец из сцепного устрой-
ства и присоедините буксирную тягу.

mmo2008-003-071_ a

ТИПОВОЙ ВАРИАНТ
1. Палец

Закрепите палец с помощью проволоч-
ного фиксатора.

mmo2008-003-072_ a

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
2. Палец

ВНИМАНИЕ

Во избежание повреж-

дений снегохода отсоединяйте сцеп-
ное устройство от опоры. Убедитесь,
что при буксировке сцепное устрой-
ство перемещается свободно.

mmo2008-003-073_ a

ПРИ БУКСИРОВКЕ СЦЕПНОЕ УСТРОЙСТВО
ДОЛЖНО ПЕРЕМЕЩАТЬСЯ СВОБОДНО

Что б ы из б еж ат ь п ояв ления ш у м а
во время движения, когда сцепное
устройство не используется, закре-
пляйте его на основании с помощью
проволочного фиксатора.

mmo2008-003-074_ a

СЦЕПНОЕ УСТРОЙСТВО НЕ ИСПОЛЬЗУЕТСЯ
1. Сцепное устройство
2. Опора
3. Проволочный фиксатор

30) Место для хранения

запасного ремня
вариатора

В правой части моторного отсека пред-
усмотрено место для хранения запас-
ного ремня вариатора.

ПРИМЕЧАНИЕ: Запасной ремень вари-
атора не входит в комплект поставки
снегохода.

Снимите капот, описание операции при-
ведено в текущем разделе.

Уложите запасной ремень вариатора,
как показано на рисунке.

mmo2009-005-028_ a

1. Правильно уложенный запасной ремень

вариатора

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
