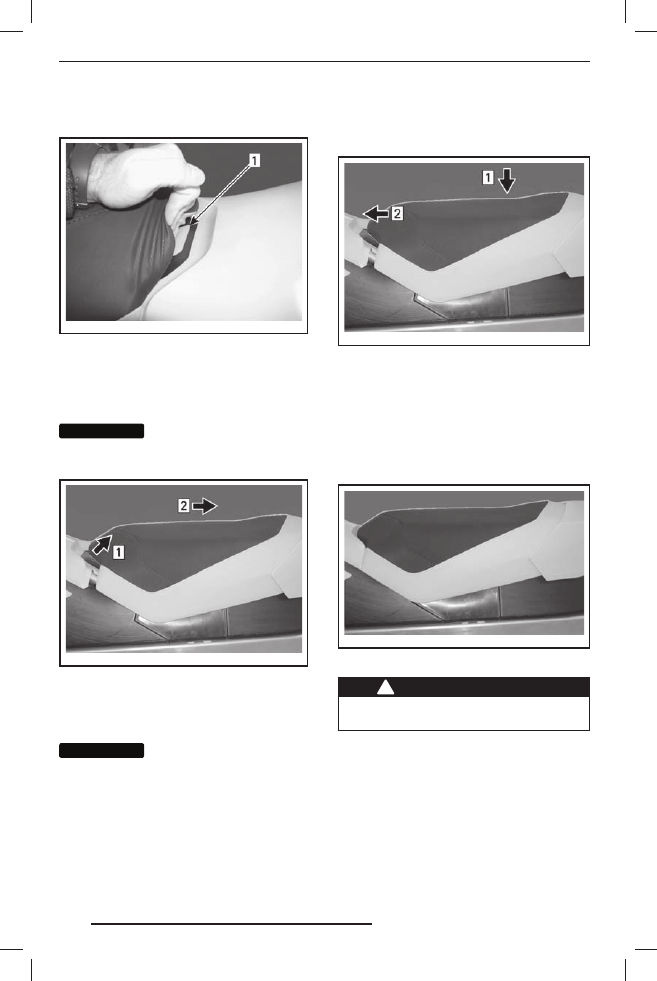

2. Удерживая защёлку, переместите

сиденье назад.

mmo2007-009-072_ a

1. Защёлка сиденья

ПРИМЕЧАНИЕ: На моделях с обогре-
вом сиденья необходимо разъединить
расположенный под сиденьем электри-
ческий разъем.

ВНИМАНИЕ

Не вытягивайте разъём

и проводку.

3. Снимите сиденье.

mmo2007-009-073_ a

ТИПОВОЙ ВАРИАНТ
Шаг 1: Нажмите и удерживайте защёлку сиденья
Шаг 2: Переместите сиденье

Установка сиденья

ВНИМАНИЕ

Движение на снегоходе

с любым объектом, расположенным
между сиденьем и топливным ба-
ком, может привести к поврежде-
нию топливного бака. НЕ РАЗМЕ-
ЩАЙТЕ какие-либо объекты между
сиденьем и топливным баком.

ПРИМЕЧАНИЕ: На модели Grand Touring
SE подсоедините расположенный под
сиденьем электрический разъем.

1. Установите сиденье на место.

2. Подайте сиденье вперёд, пока оно

не зафиксируется на месте.

mmo2007-009-073_ b

ТИПОВОЙ ВАРИАНТ
Шаг 1: Установите сиденье на место
Шаг 2: Подайте сиденье вперёд пока оно не за фи к-

сируется на месте

ПРИМЕЧАНИЕ: При правильной уста-
новке сиденья Вы должны услышать
характерный щелчок. Попробуйте сдви-
нуть сиденье, чтобы проверить, надёж-
но ли оно закреплено.

mmo2007-009-07 4

ТИПОВОЙ ВАРИАНТ — СИДЕНЬЕ УСТАНОВЛЕНО

ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяй-
те надёжность крепления сиденья.

17) Спинка сиденья

Спинка сиденья регулируется и её мож-
но установить как для использования
пассажиром, так и водителем.

Для регулировки спинки выполните
следующее:

1. Потяните вверх и удерживайте бло-

кировочный рычаг.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

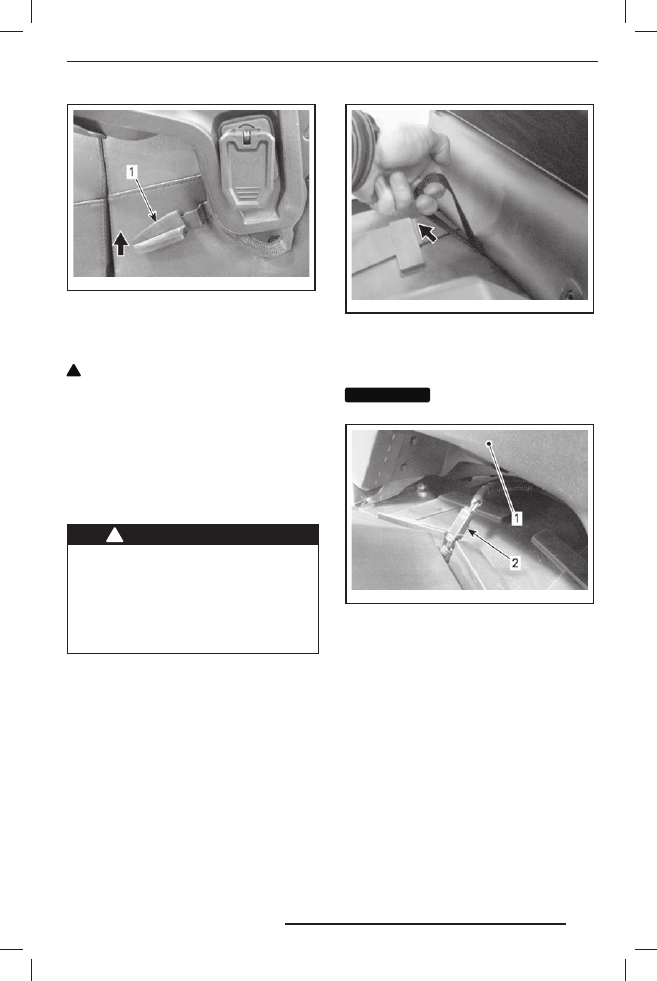

mmo2009-005-011_ a

1. Блокировочный рычаг спинки

2. Установите спинку в нужное поло-

жение и отпустите блокировочный
рычажок

ОСТОРОЖНО Спинка подпружи-

нена и может быстро сместиться
вперёд , если её не удержать при
поднятии блокировочного рычага.

18) Пассажирское сиденье

(1+1)

На моделях Grand Touring пассажирское
сиденье (1+1) является стандартным
оборудованием.

ПРЕДОСТЕРЕЖЕНИЕ

Во время движения снегохода пас-
сажир (-ы) должен сидеть на своём
месте, опираясь ногами на поднож-
ки и держась руками за поручни
или лямки. Соблюдайте это простое
правило и риск падения пассажира
будет сведён к минимуму.

Снятие пассажирского сиденья

Чтобы снять заднее сиденье, выполни-
те следующее:

1. Снимите сумку тоннельного типа

(при наличии).

2. Потяните за ремень защёлки в зад-

ней части сиденья пассажира, как
показано на рисунке.

mmo2009-005-014_ a

3. Поднимите заднюю часть сиденья

и аккуратно сдвиньте его назад на-
столько, чтобы увидеть разъём ак-
сессуаров.

ВНИМАНИЕ

Не вытягивайте разъём

и проводку.

mmo2009-005-012_ a

1. Заднее сиденье
2. Разъём аксессуаров

4. Разъедините разъём и снимите си-

денье.

Установка пассажирского
сиденья

Для установки пассажирского сиденья
выполните следующее:

1. Установите сиденье пассажира поза-

ди сиденья водителя. Оставьте место
между сиденьями для соединения
разъёма аксессуаров.

2. Слегка наклоните вперёд сиденье

пассажира и введите крюки сиденья
в пазы в тоннеле позади сиденья во-
дителя.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

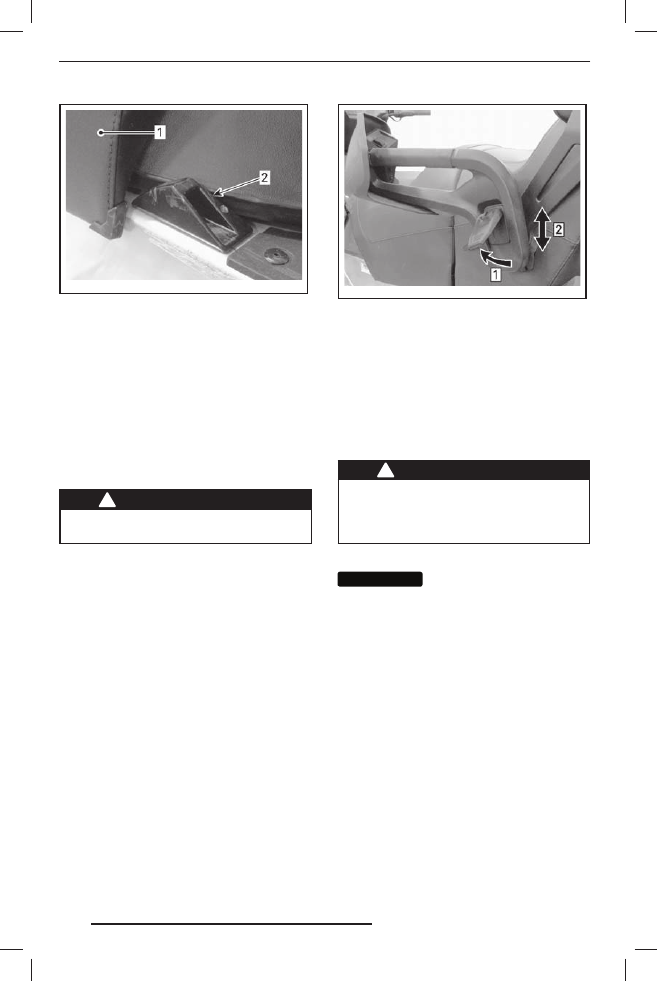

mmo2009-005-01 3 _a

1. Сиденье водителя
2. Паз туннеля

3. Толкните переднюю часть сиденья

пассажира по направлению к води-
тельскому сиденью и энергично на-
жмите на его заднюю часть вниз, что-
бы зафиксировать сиденье на месте.

ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяй-
те надёжность крепления сиденья.

19) Рукоятки для пассажира

Модели Grand Touring оснащены регули-
руемыми и обогреваемыми рукоятками,
которые расположены в задней части
снегохода.

Чтобы отрегулировать высоту рукоя-
ток, выполните следующее:

1. Потяните вверх ручку для ослабле-

ния крепления.

2. Поднимите или опустите рукоятку

в удобное для пассажира положение.

mmo2009-005-009_ a

Шаг 1: Потяните ручку
Шаг 2: Отрегулируйте высоту

3. Нажмите ручку вниз, чтобы зафикси-

ровать рукоятку.

ПРИМЕЧАНИЕ: Усилие фиксации руко-
ятки можно отрегулировать заворачи-
ванием или отворачиванием ручки в её
поднятом положении.

20) Багажное отделение

ПРЕДОСТЕРЕЖЕНИЕ

Все багажные отделения должны
быть заперты и в них не должны
располагаться острые, тяжёлые
и хрупкие предметы.

Одноместные модели

ВНИМАНИЕ

МАКСИМАЛЬНАЯ гру-

зоподъёмность 1,8 кг (груз должен
быть равномерно распределён).

Поверните защёлку вправо, а затем
потяните вниз правую сторону крыш-
ки, чтобы открыть багажное отделение.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

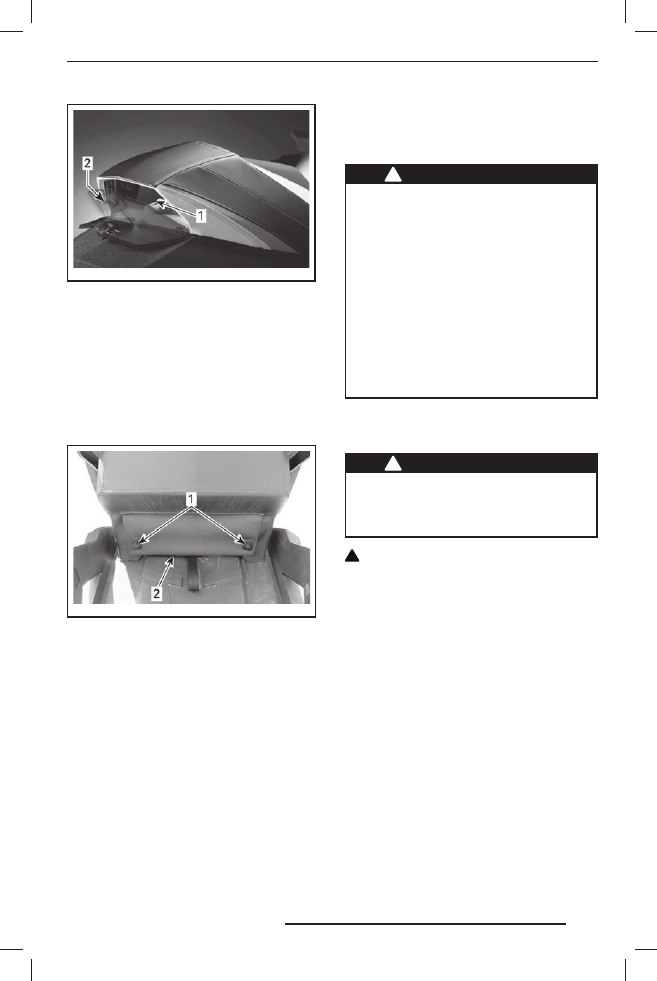

mmo2013-003-001_ a

1. Багажное отделение
2. Защёлка

Сначала подайте левую сторону крыш-
ки обратно вверх, а затем нажмите
на правую часть крышки и поверните
защёлку вправо, чтобы запереть.
Двухместные модели

Чтобы открыть крышку багажного от-
деления, освободите фиксаторы и под-
нимите её.

mmo2010-005-003_ a

ЗАДНЯЯ ЧАСТЬ ПАССАЖИРСКОГО СИДЕНЬЯ
1. Фиксаторы
2. Крышка багажного отделения

21) Задняя багажная

площадка

Только Grand Touring

ПРЕДОСТЕРЕЖЕНИЕ

П р е д м е т ы   н а   з а д н е м   б а г а ж -
н и к е   д о л ж н ы   б ы т ь   н а д ё ж н о
з а к р е п л е н ы .   Н е   п е р е в о з и т е
хрупкие предметы. Груз на ба-
гажнике может ухудшить управ-
л я е м о с т ь   с н е г о х о д а .   Гр у з о -
п одъ ё м н о с ть э того ба г а ж н и ка
о г р а н ич е н а ,  М А КС И М А Л ЬН Ы Й
вес груза 15,8 кг (вк лючая груз,
расположенный в багажном от-
делении ) . При перевозке груза
снижайте скорость движения. От-
регулируйте подвеску в соответ-
ствии с нагрузкой.

22) Сумка тоннельного типа

(GSX LE)

ПРЕДОСТЕРЕЖЕНИЕ

Сумка тоннельного типа должна
быть надёжно закреплена, и в ней
не должны храниться острые, тя-
жёлые или хрупкие предметы.

ОСТОРОЖНО Максимальная мас-

са груза, размещаемого в данной
сумке — 1,4 кг (груз должен быть
равномерно распределён).

Сумка тоннельного типа крепится
к тоннелю с помощью ремней и заце-
пов. Для установки, прикрепите пласти-
ковые наконечники ремней к зацепам
на тоннеле и отрегулируйте ремни.

Для снятия сумки тоннельного типа,
потяните пластиковые наконечники
ремней вниз, и снимите их с зацепов.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
