Описание информационного
центра

mmo2 008 -003 -013_g

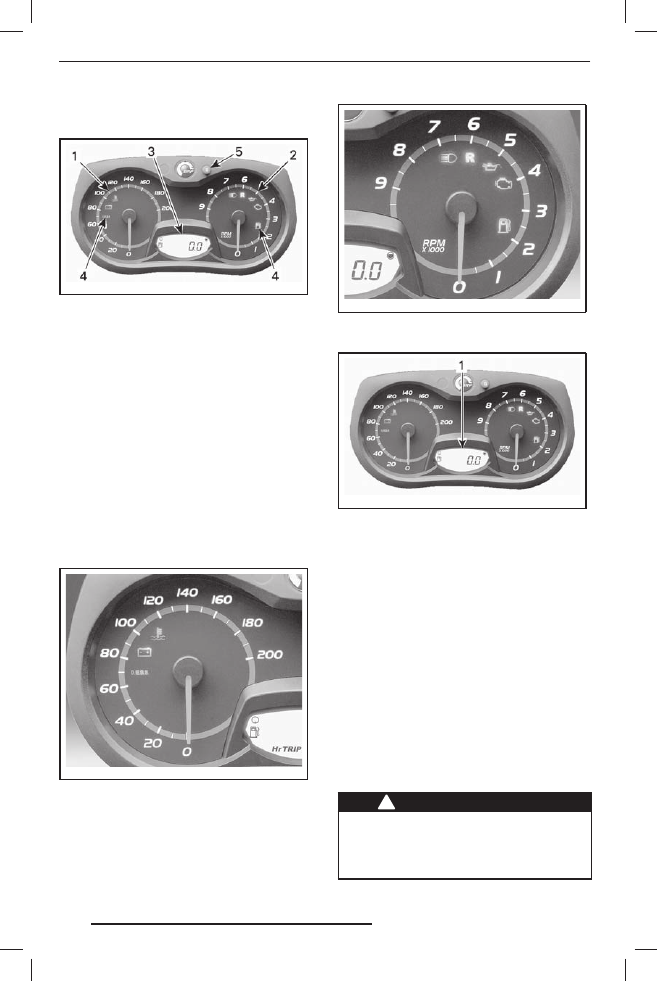

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР (СТАНДАРТ)
1. Спидометр
2. Тахометр (об/мин)
3. Цифровой дисплей
4. Сигнальные лампы
5. Кнопка SET (S) (установка)

ПРИМЕЧАНИЕ : Ин ф о р м а ц и о н н ы й
центр настроен на заводе для показа-
ний в Британской системе мер, однако,
его настройку можно изменить для по-
казаний единиц в Метрической систе-
ме мер. Для этого следует обратиться
к дилеру Ski-Doo.

1) Спидометр

Отображает скорость движения снего-
хода в километрах или в милях в зави-
симости от выбранной установки.

mmo2 008 -003 -014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)

Отображает частоту вращения коленчатого
вала двигателя в оборотах в минуту (об/мин).
Для получения фактической частоты враще-
ния коленчатого вала необходимо показания
прибора умножить на 1000.

mmo2 008 -003 -019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

mmo2 008 -003 -013_h

1. Цифровой дисплей

Многофункциональный дисплей ис-
пользуется для:
– отображения сообщения WELCOME

при активации электрооборудования;

– отображения сообщения распознава-

ния ключа;

– отображения различных параметров,

выбранных водителем;

– активации и изменения параметров

различных функций или режимов ра-
боты;

– отображения сообщений, отображае-

мых в виде бегущей строки, об акти-
вированных функциях или неисправ-
ностях;

– отображения кодов неисправностей.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установ-
ки режимов информационного
центра во время движения сне-
гохода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:52

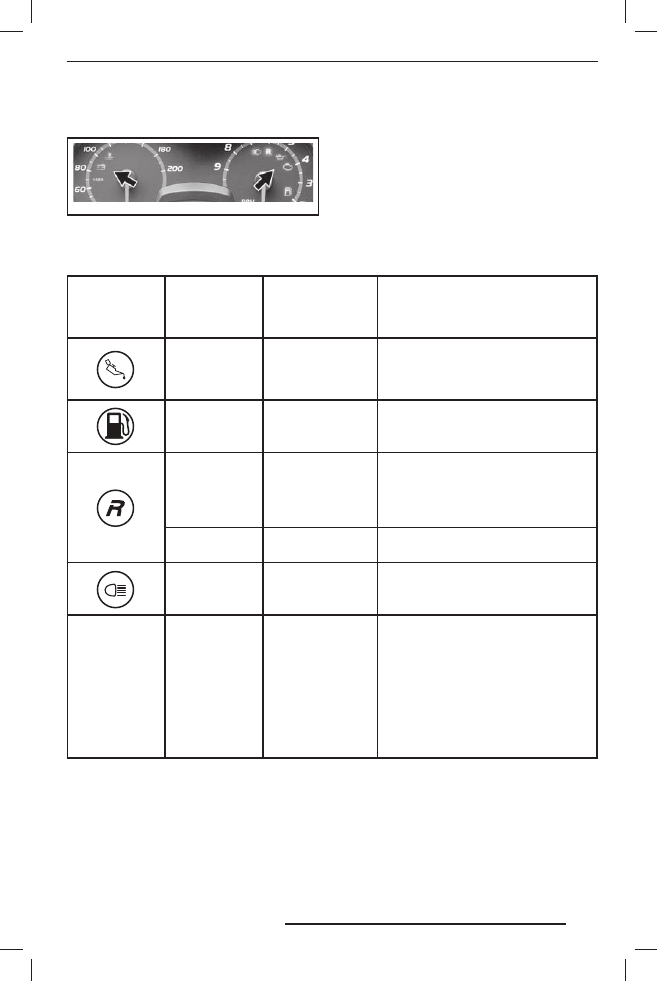

4) Сигнальные лампы и предупрежда-

ющие сообщения

mmo2 008 -003 -024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведено в таблице. Для получения более подробной
информации о сигнальных лампах см. раздел «СИСТЕМА МОНИТОРИНГА».

СИГНАЛЬНАЯ

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

СООБЩЕНИЕ

НА ДИСПЛЕЕ
(ТОЛЬКО X И

LIMITED)

ОПИСАНИЕ

Четыре корот-

ких звуковых

сигнала каж-

дые 5 минут

LOW OIL

Низкий уровень инжекционного мас-
ла. Остановите снегоход в безопас-
ном месте и долейте инжекционное
масло.

—

Низкий уровень топлива. Дисплей
показывает одно деление. Доза-
правьте топливо как можно раньше.

Продолжитель-

ные сигналы,

повторяющие-

ся с неболь-

шой частотой

REVERSE

Реверс включён.

3 коротких зву-

ковых сигнала

REV. FAIL

Режим реверса не включился — по-
пытайтесь снова.

—

Включён дальний свет фар.

—

WARM UP

E-TEC: Двигатель и/или инжек-
ционное масло нуждаются в про-
греве перед началом работы. Ча-
стота вращения принудительно
ограничена до момента достижения
необходимой температуры (до 10 ми-
нут во время движения). Режим про-
грева может включиться после пере-
запуска, при эксплуатации при очень
низких температурах.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:52

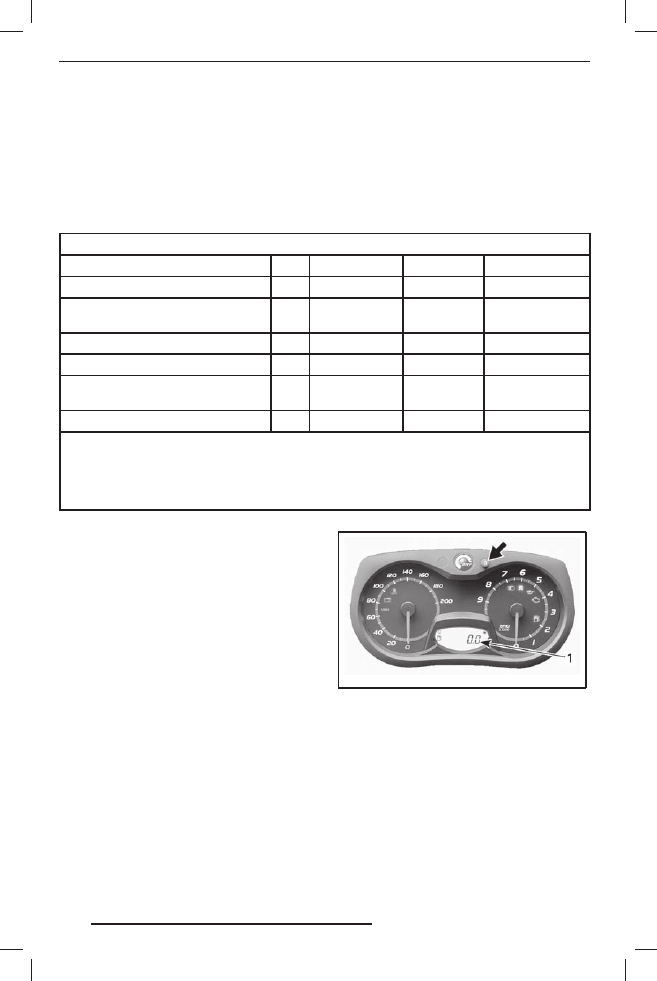

5) Кнопка SET (S)

Кнопка используется для просмотра, настройки и сброса параметров, отображае-
мых на многофункциональном дисплее.

Для сохранения настроек двигатель должен быть запущен.

ПРИМЕЧАНИЕ: Можно также пользоваться кнопкой SET (S) на многофункциональ-
ном переключателе, которая имеет аналогичное назначение.

Функциональные возможности информационного центра

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ИНФОРМАЦИОННОГО ЦЕНТРА

ФУНКЦИИ

600

600 HO E-TEC

800R E-TEC

800R Power TEK

A) Одометр

B) Счётчик пробега за поездку «A»

или «B»

C) Счётчик моточасов

D) Уровень топлива

E) Температура охлаждающей жид-

кости

(1)

Opt

F) Режим консервации двигателя

N.A.

X = символом X обозначаются стандартные функции;
Opt = дополнительное оборудование
N.A. = не доступно

(1)

Для отображения температуры охлаждающей жидкости необходима установка дополнительного обору-

дования. Для получения дополнительной информации обращайтесь к авторизованному дилеру.

ПРИМЕЧАНИЕ: В заводских условиях
многофункциональный информацион-
ный центр настроен на показания в еди-
ницах измерения, принятых в США
и Великобритании, но его можно пере-
настроить на показания в метрических
единицах. Обратитесь к авторизован-
ному дилеру Ski-Doo.

A) Одометр

Измеряет общий пробег снегохода в ки-
лометрах или милях.

Для выбора режима одометра нажмите
кнопку SET (S).

mmo2 008 -003 -013_c

1. Режим одометра

B) Счётчик пробега за поездку «A»

или «B»

Счётчик пробега за поездку измеряет
путь, пройденный снегоходом с момен-
та последнего сброса показаний.

Для выбора режима счётчика пробега
за поездку (TRIP A / TRIP B) нажмите
кнопку SET (S).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:52

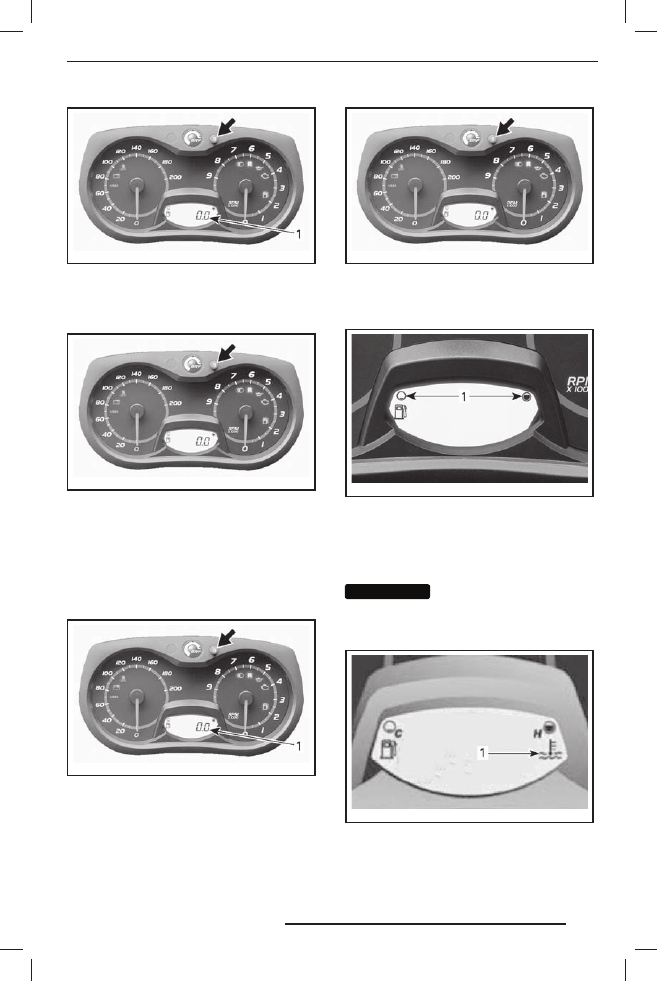

mmo2 008 -003 -013_c

1. Режим счётчика пробега за поездку (TRIP A/

TRIP B)

Для сброса показаний нажмите и удер-
живайте кнопку SET (S).

mmo2 008 -003 -013_d

C) Счётчик моточасов

При включённом электрооборудовании
этот счётчик регистрирует наработку
двигателя с момента последнего сбро-
са показаний.

Для выбора режима счётчика моточа-
сов (HrTRIP) нажимайте кнопку SET (S).

mmo2 008 -003 -013_c

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удер-
живайте кнопку SET (S).

mmo2 008 -003 -013_d

D) Уровень топлива

Сегментный индикатор непрерывно по-
казывает остаток топлива в баке.

mmo2 008 -003 -020_a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

Температура охлаждающей жидкости
(дополнительный модуль)

Сигнальная лампа перегрева.

ВНИМАНИЕ

Если двигатель пере-

гре ваетс я, ос тановите с негоход
в безопас ном мес те. См. раз дел
«УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ».

mmo2 012 -005 -095_a

ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ УСТАНОВЛЕН
1. Сигнальная лампа перегрева

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:52
