Снегоход Ski-Doo rev-xp. Руководство - часть 14

F) Режим консервации двигателя

E-TEC

Во время выполнения консервации дви-
гателя отображается сообщение «OIL».

16) Многофункциональный

аналого-цифровой
информационный
центр

ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-
ров отвлекает внимание водителя
от управления снегоходом и осо-
бенно от наблюдения за окружаю-
щей обстановкой.

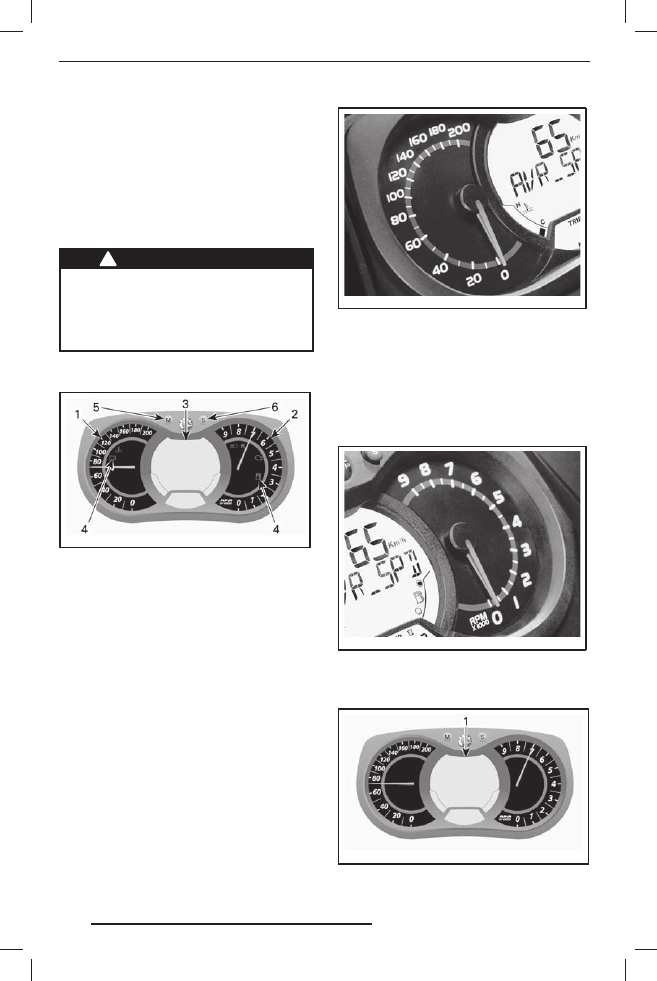

Описание информационного
центра

mmo2 007 -009 -066_x

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФ РО-
ВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Спидометр
2. Тахометр
3. Многофункциональный цифровой дисплей
4. Сигнальные лампы
5. Кнопка MODE
6. Кнопка SET

ПРИМЕЧАНИЕ : Ин ф о р м а ц и о н н ы й
центр настроен на заводе для показа-
ний в Британской системе мер, однако,
его настройку можно изменить для по-
казаний единиц в Метрической систе-
ме мер. Для этого следует обратиться
к дилеру Ski-Doo.

1) Спидометр

Отображает скорость движения сне-
гохода.

mmo2 008 -007 -017

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)

Отображает частоту вращения колен-
чатого вала двигателя в оборотах в ми-
нуту (об/мин). Для получения факти-
ческой частоты вращения коленчатого
вала необходимо показания прибора
умножить на 1000.

mmo2 008 -007 -018

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Многофункциональный цифровой

дисплей

mmo2 007 -009 -066_u

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФ-
РОВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Многофункциональный дисплей

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:52

Многофункциональный дисплей ис-
пользуется для:
– отображения сообщения WELCOME

при активации электрооборудования;

– отображения сообщения распознава-

ния ключа;

– отображения различных параметров,

выбранных водителем;

– активации и изменения параметров

различных функций или режимов ра-
боты;

– отображения сообщений, отображае-

мых в виде бегущей строки, об акти-
вированных функциях или неисправ-
ностях;

– отображения кодов неисправностей.

Когда происходит первое включение
информационного центра, цифровой
дисплей по умолчанию отображает по-
следний выбранный параметр.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установ-
ки режимов информационного
центра во время движения сне-
гохода.

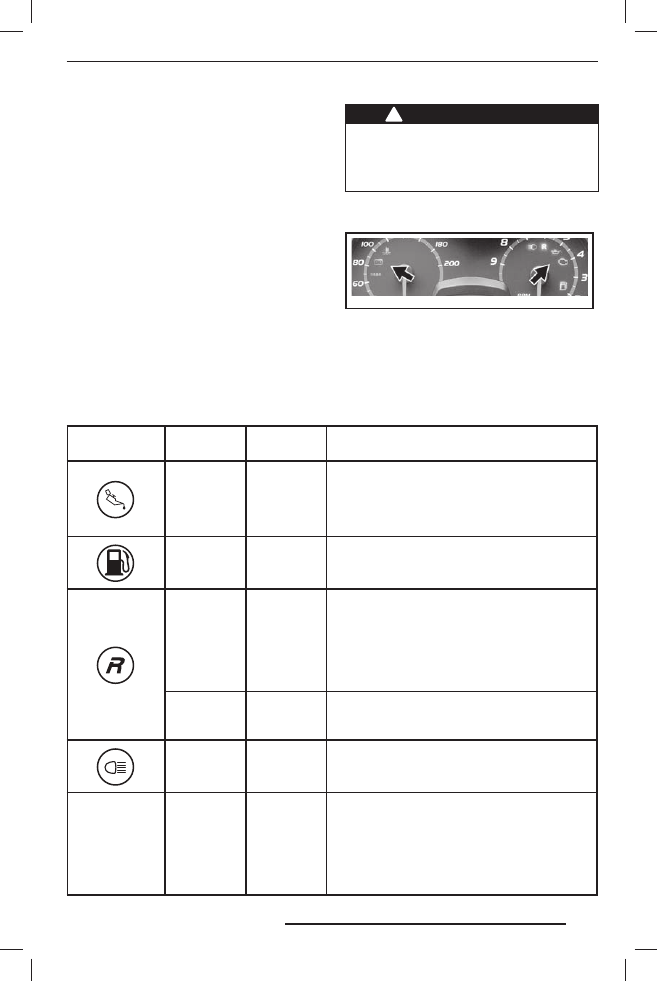

4) Сигнальные лампы и предупре-

ждающие сообщения

mmo2 008 -003 -024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведе-
но в таблице. Для получения более
подробной информации о сигнальных
лампах см. раздел «СИСТЕМА МОНИ-
ТОРИНГА».

СИГНАЛЬНАЯ

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ДИСП. СО-

ОБЩЕНИЙ

ОПИСАНИЕ

Четыре

коротких

звуковых

сигнала каж-

дые 5 мин.

LOW OIL

Низкий уровень инжекционного масла. Оста-
новите снегоход в безопасном месте и долей-
те инжекционное масло.

—

Низкий уровень топлива. Дисплей показывает
одно деление. Дозаправьте топливо как мож-
но раньше.

Продолжи-

тельные

сигналы,

повторяю-

щиеся с не-

большой
частотой

REVERSE

Реверс включён.

3 коротких

звуковых

сигнала

REV. FAIL

Режим реверса не включился — попытайтесь
снова.

—

Включён дальний свет фар.

—

WARM UP

Двигатель и/или инжекционное масло нуждают-
ся в прогреве перед началом работы. Частота
вращения принудительно ограничена до момен-
та достижения необходимой температуры (до
10 минут во время движения). Режим прогрева
может включиться после перезапуска, при экс-
плуатации при очень низких температурах.

20.09.2012 15:18:52

5) Кнопка MODE (M)

Кнопка используется для просмотра показаний многофункционального дисплея.

ПРИМЕЧАНИЕ: Можно также пользоваться кнопкой MODE (M) на многофункцио-
нальном переключателе, которая имеет аналогичное назначение.

6) Кнопка SET (S)

Кнопка используется для просмотра, настройки и сброса параметров, отображае-
мых на многофункциональном дисплее.

Для сохранения настроек двигатель должен быть запущен.

ПРИМЕЧАНИЕ: Можно также пользоваться кнопкой SET (S) на многофункциональ-
ном переключателе, которая имеет аналогичное назначение.

Функциональные возможности информационного центра

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ИНФОРМАЦИОННОГО ЦЕНТРА

ФУНКЦИИ

600 HO E-TEC

800R E-TEC

A) Спидометр

Отображается по умолчанию

B) Тахометр (об/мин)

C) Одометр

D) Счётчик пробега за поездку «A» или «B»

E) Счётчик моточасов

F) Часы

G) Уровень топлива

H) Альтиметр

I) Максимальная скорость

J) Средняя скорость

K) Интенсивность обогрева рукояток

(1)

L) Интенсивность обогрева рычага дроссельной заслонки

(1)

M) Средний расход топлива

N) Суммарный расход топлива

O) Дисплей сообщений

P) Температура охлаждающей жидкости

Q) Режим консервации двигателя E-TEC

R) Режим записи параметров прохождения круга

(2)

Opt

(3)

Opt

(3)

S) Режим консервации двигателя

X = символом X обозначаются стандартные функции;
Opt = дополнительное оборудование
N.A. = не доступно

(1) Функциональная возможность не доступна на моделях MX Z X-RS, Freeride и Summit X.
(2) Компас и режим записи параметров прохождения круга могут быть легко добавлены к функциональ-

ным возможностям вашего снегохода в результате установки специального дополнительного модуля,
который приобретается отдельно. Для получения дополнительной информации обращайтесь к автори-
зованному дилеру Ski-Doo.

(3) Режим записи параметров прохождения круга входит в число стандартных функциональных возмож-

ностей снегоходов MX Z X-RS и Freeride.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:53

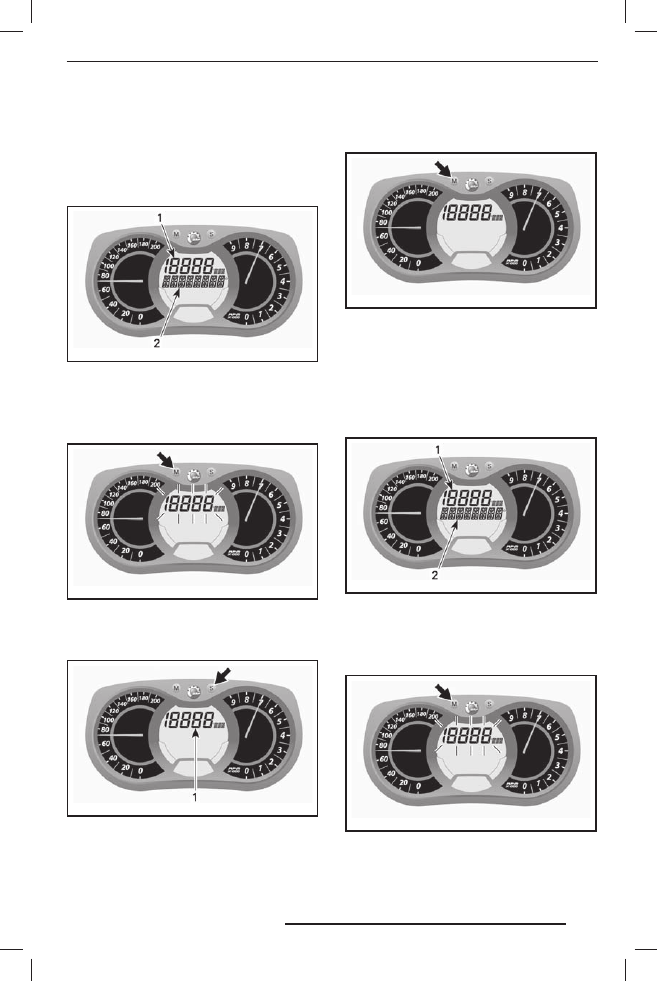

A) Спидометр

В дополнение к аналоговому спидоме-
тру скорость также может отображать-
ся на многофункциональном дисплее.

Скорость может отображаться как
на дисплее 1, так и на дисплее 2.

mmo2 007 -009 -066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
1. Дисплей 1
2. Дисплей 2

Для выбора дисплея нажимайте кнопку
MODE (M), затем выполните следующее:

mmo2 007 -009 -066_m

При мигающем дисплее нажимайте
кнопку SET (S) для выбора режима спи-
дометра.

mmo2 007 -009 -066_n

1. Режим спидометра

Для подтверждения выбора режима
нажмите кнопку MODE (M) или подо-
ждите 5 секунд.

mmo2 007 -009 -066_o

В) Тахометр (об/мин)

В дополнение к аналоговому тахометру
частота вращения также может отобра-
жаться на многофункциональном дис-
плее.

Частота вращения может отображаться
как на дисплее 1, так и на дисплее 2.

mmo2 007 -009 -066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
1. Дисплей 1
2. Дисплей 2

Для выбора дисплея нажимайте кнопку
MODE (M), затем выполните следующее:

mmo2 007 -009 -066_m

При мигающем дисплее нажмите кнопку
SET (S) для выбора режима тахометра.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:53
