Выберите положение переключателя,
которое позволит обеспечить необхо-
димую интенсивность обогрева и под-
держание комфортной д ля вашего
большого пальца температуры.

mmo2 007 -003 -003_c

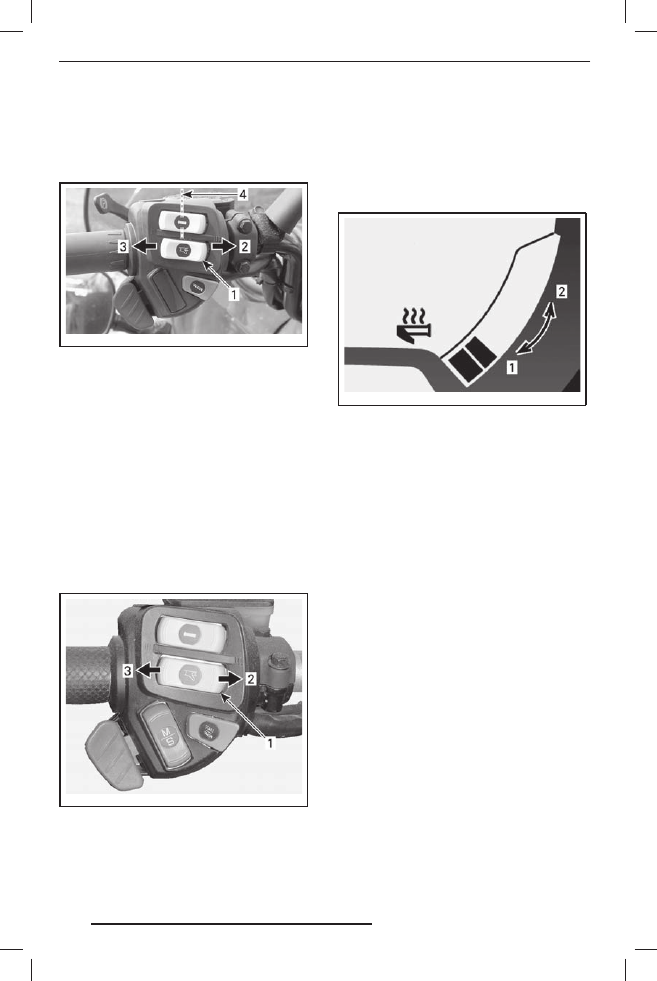

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Горячо
3. Тепло
4. Выключено («OFF»)

Модели с многофункциональным
аналого-цифровым информационным
центром

ПРИМЕЧАНИЕ: Обогрев рукояток руля
функционирует только тогда, когда ча-
стота вращения коленчатого вала пре-
вышает 2000 об/мин.

Выберите интенсивность обогрева ры-
чага, создающую комфортную темпера-
туру для большого пальца Вашей руки.

mmo2 008 -003 -009_d

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Теплее
3. Холоднее

ПРИМЕЧАНИЕ: При нажатии на выклю-
чатель интенсивность обогрева ото-
бражается на многофункциональном
дисплее информационного центра.
При отпускании дисплей возвращается
в режим отображения уровня топлива
в баке.

mmo2 007 -009 -044_b

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе
дисплея означает, что обогрев выключен.

Кнопка Mode/Set
(режим/установка)

Модели с многофункциональным ана-
ло го-цифровым информационным
центром

Этой кнопкой можно пользоваться вме-
сто двух кнопок, расположенных сверху
на аналого-цифровом информационном
центре, для облегчения его настройки.

– При нажатии вверх она имеет те же

функции, что и кнопка MODE (M).

– При нажатии вниз она имеет те же

функции, что и кнопка SET (S).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:52

mmo2 008 -003 -009_b

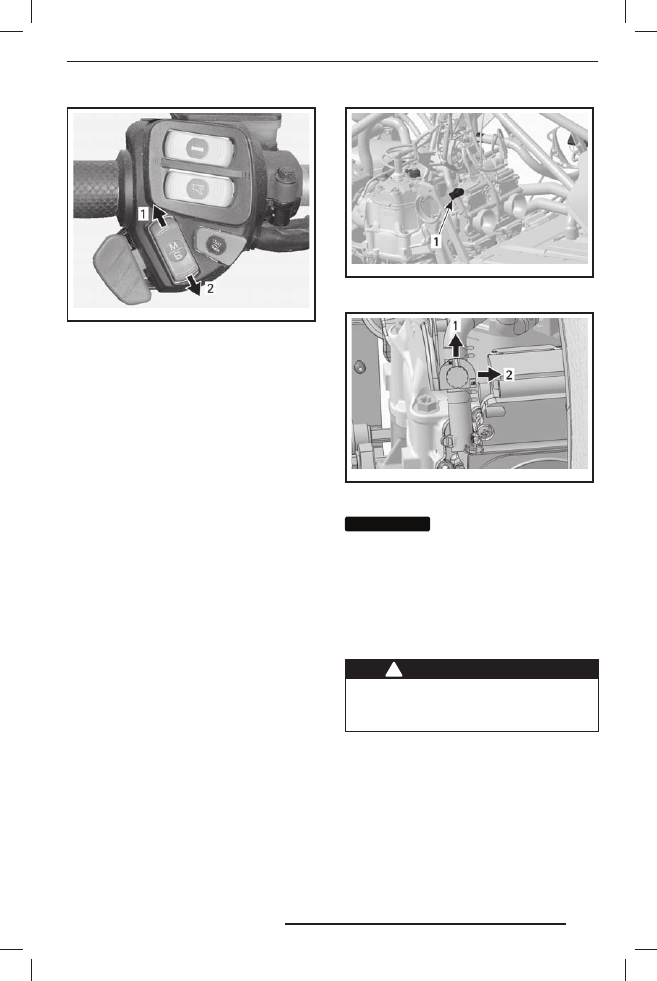

МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
1. Функция MODE (режим)
2. Функция SET (установка)

9) Рукоятка ручного

стартера

Рукоятка ручного стартера находится
по правому борту снегохода. Чтобы
привести в действие механизм ручно-
го стартера, медленно потяните ру-
коятку на себя и, когда почувствуете
сопротивление, энергично дёрните её.
Медленно верните рукоятку в исходное
положение.

10) Клапан подогрева

карбюратора (600
и 800R Power TEK)

Клапан подогрева карбюратора должен
быть закрыт всегда, кроме следующих
случаев:

– движение при температуре (–5…+5) °C

в условиях высокой относительной
влажности;

– движение по глубокому рыхлому снегу;

– движение следом за другим снегохо-

дом по глубокому снегу.

mmo2 007 -009 -018_a

ТИПОВОЙ ВАРИАНТ — СНИМИТЕ КОЖУХ РЕМНЯ
1. Клапан подогрева карбюратора

mmo2 007 -009 -039_a

1. Положение «ON» (вкл.)
2. Положение «OFF» (выкл.)

ВНИМАНИЕ

Во время эксплуатации

снегохода при температуре выше
5 °C установите клапан в положение
«OFF» (выкл.).

11) Регулируемые зеркала

Каждое зеркало может быть отрегули-
ровано в соответствии с пожеланиями
водителя.

ПРЕДОСТЕРЕЖЕНИЕ

Регулировка зеркал выполняется
на неподвижном снегоходе, оста-
новленном в безопасном месте.

12) Защёлка сиденья

Все модели, кроме Grand Touring

Чтобы получить доступ к Руководству
по эксплуатации (располагается в осно-
вании сиденья) или для выполнения
операций технического обслуживания,
сиденье может быть снято.

Защёлка располагается в передней ча-
сти сиденья.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:52

mmo2 007 -009 -071_a

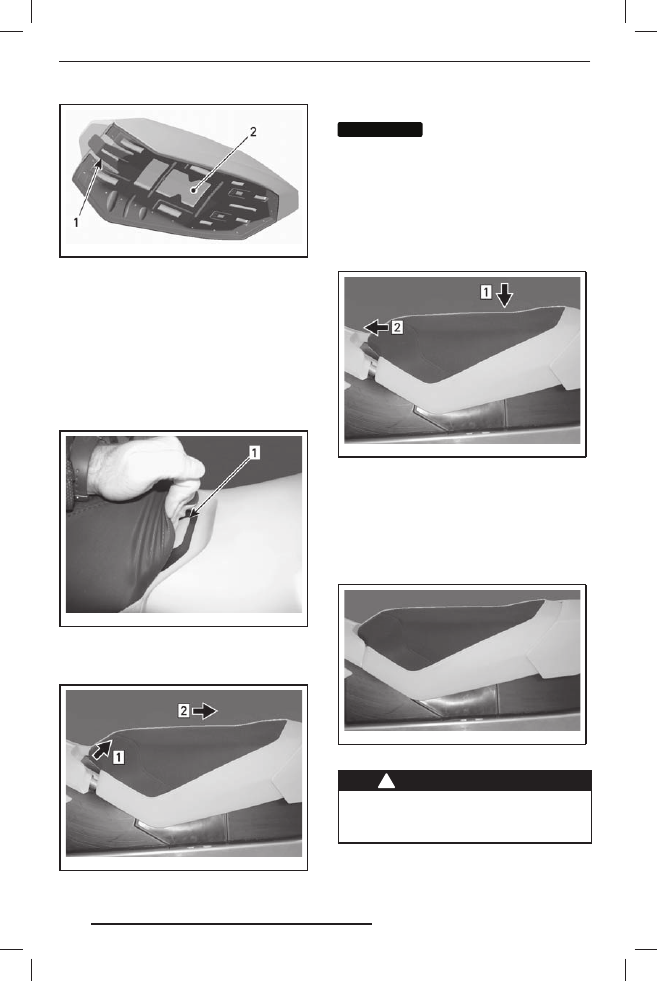

ОСНОВАНИЕ СИДЕНЬЯ
1. Защёлка сиденья
2. Расположение Руководства по эксплуатации

Снятие сиденья

Чтобы получить доступ к Руководству
по эксплуатации, расположенному под
сиденьем, потяните переднюю часть
подушки сиденья, энергично подайте
сиденье вперёд, чтобы освободить за-
щёлку, а затем потяните защёлку, что-
бы отпереть сиденье.

mmo2 007 -009 -072_a

1. Защёлка сиденья

Потяните и удерживайте защёлку, по-
сле чего сдвиньте сиденье назад.

mmo2 007 -009 -073_a

Шаг 1: Нажмите и удерживайте защёлку сиденья
Шаг 2: Потяните сиденье назад

Установка сиденья

ВНИМАНИЕ

Движение на снегоходе

с любым объектом, расположенным
между сиденьем и топливным ба-
ком, может привести к поврежде-
нию топливного бака. НЕ РАЗМЕ-
ЩАЙТЕ какие-либо объекты между
сиденьем и топливным баком.

Установите сиденье на место.

Подайте вперёд и защёлкните сиденье.

mmo2 007 -009 -073_b

Шаг 1: Установите сиденье на место
Шаг 2: Подайте сиденье вперёд, чтобы защёл-

кнуть защёлку

ПРИМЕЧАНИЕ: При правильной уста-
новке сиденья Вы должны услышать
характерный щелчок. Попробуйте сдви-
нуть сиденье, чтобы проверить, надёж-
но ли оно закреплено.

mmo2 007 -009 -074

СИДЕНЬЕ УСТАНОВЛЕНО

ПРЕДОСТЕРЕЖЕНИЕ

Перед каж дой поездкой прове-
ряйте надёжность крепления си-
денья.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:52

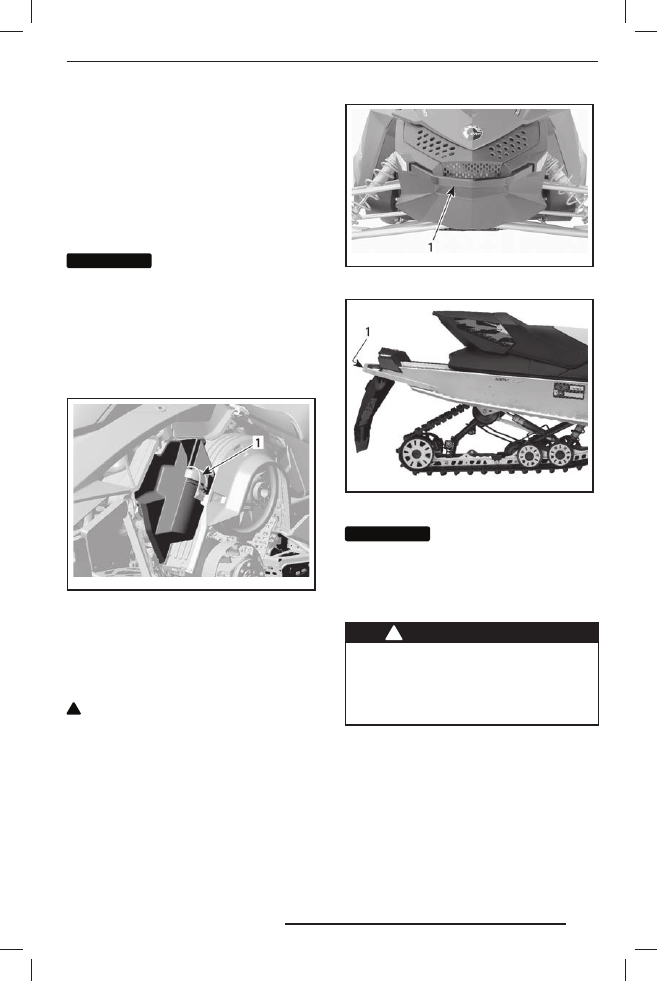

13) Возимый комплект

инструментов

В комплект снегохода входит набор
инструментов, необходимый для про-
ведения элементарного технического
обслуживания.

Держатель для инструментов находит-
ся в моторном отсеке на кожухе вариа-
тора.

ВНИМАНИЕ

Убе д ите с ь, что ком -

п л е к т и н с т ру м е н то в п ра в и л ьн о
установлен и надёжно закреплён,
чтобы не допустить его контак т
с компонентами вариатора.

Чтобы снять комплект инструментов
с защитного кожуха шкива, отстегните
петлю с нижней части кожуха и извле-
ките футляр с инструментами вперёд.

mmo2 008 -003 -061_a

ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов

14) Передний и задний

бамперы

Используйте рукоятк у / бампер д ля
подъёма снегохода вручную.

ОСТОРОЖНО Избегайте получе-

ния травм, при поднимании снего-
хода применяйте правильную тех-
нику подъёма — используйте силу
ног. Не поднимайте заднюю часть
снегохода, если у Вас для этого не-
достаточно сил. Для подъёма снего-
хода используйте соответствующие
технические средства или обрати-
тесь к кому-нибудь за помощью.

mmo2 008 -003 -016_a

ПЕРЕДНЯЯ ЧАСТЬ
1. Передний бампер

mmo2 010 -003 -009_a

ЗАДНЯЯ ЧАСТЬ
1. Задний бампер

ВНИМАНИЕ

Не буксируйте и не под-

нимайте снегоход за лыжи.

15) Аналого-цифровой

информационный
центр (стандарт)

ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-
ров отвлекает внимание водителя
от управления снегоходом и осо-
бенно от наблюдения за окружаю-
щей обстановкой.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:52
