рычаг автоматически возвращается
в исходное положение. Эффективность
торможения зависит от приложенного
к рычагу усилия, а также от характера
местности и снежного покрова.

mmo2 008 -008 -012_b

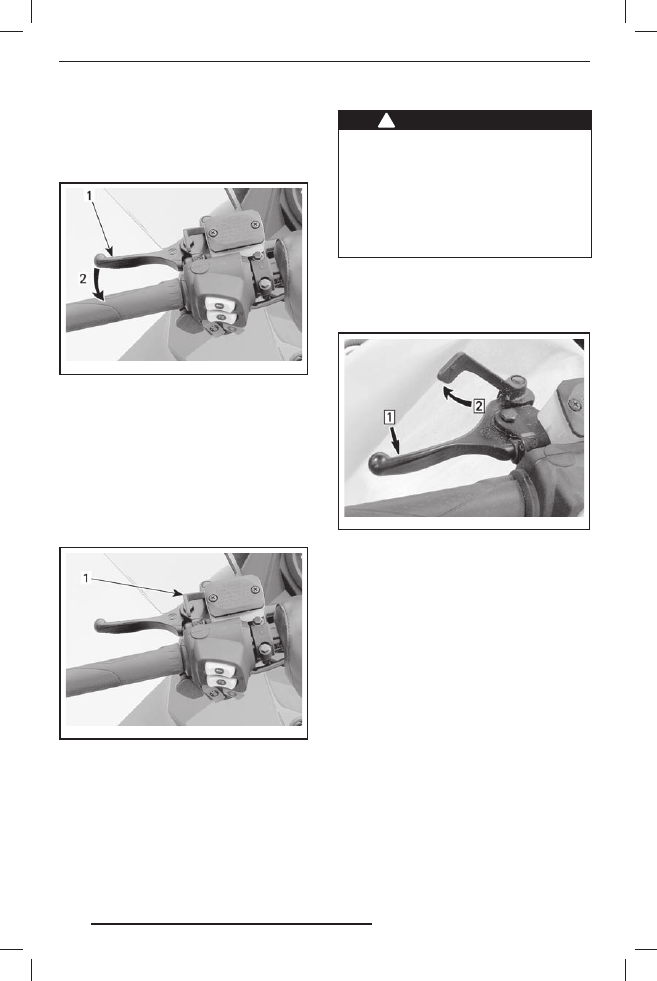

ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Включение тормоза

4) Рычаг стояночного

тормоза

Рычаг стояночного тормоза располо-
жен слева на руле.

Стояночный тормоз должен обязатель-
но включаться во время стоянки сне-
гохода.

mmo2 008 -008 -012_c

ТИПОВОЙ ВАРИАНТ
1. Блокировочный рычаг стояночного тормоза

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-
тесь, что стояночный тормоз от-
ключён. Продолжительное дви-
жение на снегоходе с нажатым
р ычагом тормоз а может с тать
причиной повреждения тормоз-
ной системы, потери тормозного
эффекта и/или возгорания.

Включение стояночного тормоза

Нажмите рычаг тормоза и зафиксируй-
те его, как указано ниже, с помощью
блокировочного рычага, см. рис.

mmo2 009 -005 -006_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА.
Шаг 1: Нажмите и удерживайте рычаг тормоза
Шаг 2: Зафиксируйте рычаг тормоза с помощью

блокировочного рычага

Выключение стояночного
тормоза

Нажмите на рычаг тормоза. Блокирую-
щий рычаг автоматически вернётся
в исходное положение Перед началом
движения не забывайте полностью от-
ключать стояночный тормоз.

5) Выключатель двигателя

со шнуром безопасности

Выключатель (контактное устройство)
располагается на левой стороне кон-
соли.

Чтобы обеспечить возможность эксплу-
атации снегохода, необходимо надеть
колпачок шнура безопасности на кон-
тактное устройство.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:51

ПРИМЕЧАНИЕ: Если запрограммиро-
ванный ключ DESS (колпачок шнура
безопасности) правильно установлен
на контактное устройство, должны про-
звучать два коротких звуковых сигнала.
Если Вы слышите другую комбинацию
звуковых сигналов, см. «СИСТЕМА МО-
НИТОРИНГА» для определения кода не-
исправности DESS.

Снятие колпачка шнура безопасности
с выключателя (контактного устрой-
ства) приведёт к остановке двигателя.

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необхо-
димо прикрепить шнур безопас-
ности к петле на одежде.

Цифровая кодируемая
противоугонная система (DESS)

В колпачке шнура безопасности распо-
лагается ключ DESS, который является
аналогом обычного ключа зажигания.

В колпачок шнура безопасности (ключ
DESS) встроена электронная схема
с уникальным цифровым кодом.

Авторизованный дилер запрограмми-
ровал систему DESS Вашего снегохо-
да, чтобы она могла распознавать ключ
DESS, расположенный в колпачке шну-
ра безопасности — это обеспечивает
возможность эксплуатации вашего
снегохода.

При использовании другого шнура
безопасности, на распознавание кото-
рого не запрограммирована система
DESS, двигатель снегохода запустится,
но частота вращения коленчатого вала
не достигнет значения, достаточного
для включения ведущего шкива вариа-
тора и начала движения снегохода.

Убедитесь, что колпачок шнура очищен
от грязи или снега.

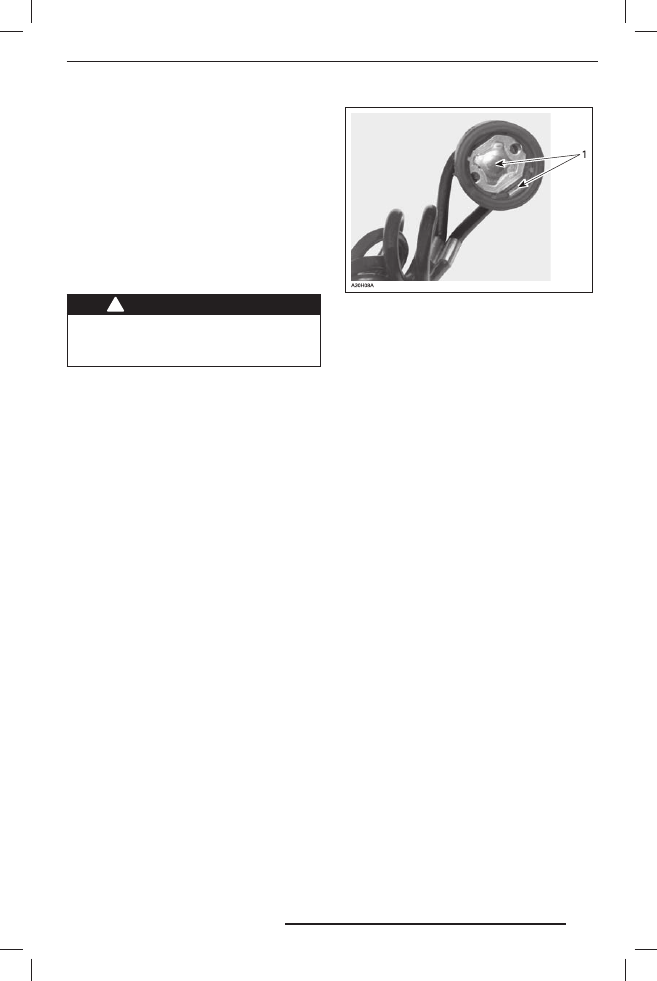

КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсутствие загрязнений и снега

Цифровая кодируемая
противоугонная система (DESS)

Авторизованный дилер Ski-Doo может
запрограммировать систему DESS ва-
шего снегохода для работы с 8-ю раз-
личными ключами DESS.

Мы рекомендуем приобрести дополни-
тельный шнур безопасности у вашего
авторизованного дилера Ski-Doo. Если
Вы владеете несколькими снегохода-
ми, оборудованными системой DESS,
дилер Ski-Doo может запрограммиро-
вать их таким образом, чтобы каждый
из них мог работать с ключами DESS
от других снегоходов.

6) Выключатель двигателя

Выключатель двигателя расположен
справа на руле.

Выключатель имеет нажимно-отжимную
конструкцию.

Для аварийной остановки двигателя вы-
берите положение кнопки OFF (выкл.)
(нажата вниз) и одновременно нажми-
те тормоз. Для пуска двигателя кнопку
следует перевести в положение ON (от-
жата вверх).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:51

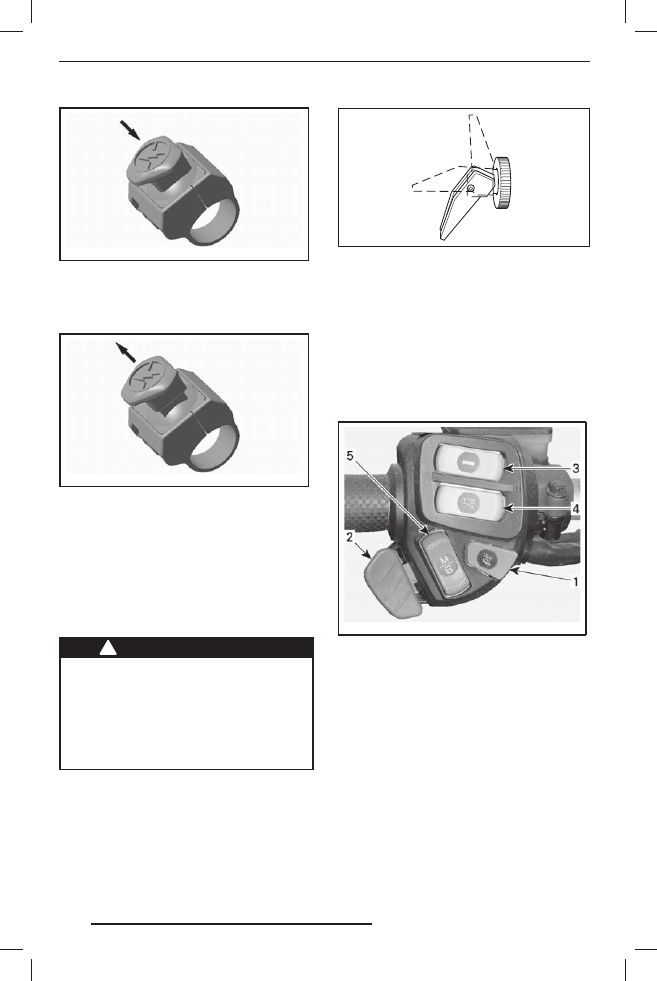

mmo2 007 -009 -038_a

ПОЛОЖЕНИЕ «OFF» (выкл.)

Чтобы обеспечить возможность запу-
ска двигателя, выключатель должен
находиться в верхнем положении (ON).

mmo2 007 -009 -038_b

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно озна-
комиться с работой этого устройства
путём многократного использования
при первой поездке и в дальнейшем
для любой остановки двигателя. При-
обретённые навыки будут очень полез-
ны, если Вы окажетесь в экстремальной
ситуации.

ПРЕДОСТЕРЕЖЕНИЕ

Е с л и п о в о д о м д л я а в а р и й н о й
остановки двигателя послужила
какая-то неисправность, то перед
запуском двигателя необходимо
найти и устранить её причину. Об-
ратитесь к авторизованному ди-
леру Ski-Doo.

7) Рычаг воздушной

заслонки

Только двигатели 600 и 800R Power TEK

Рычаг воздушной заслонки может за-
нимать одно из трёх фиксированных
положений.

A06H1KA

1. OFF (выкл.)
2. Положение 2
3. Положение 3

Порядок использов ания приведён
в разделе «ОСНОВНЫЕ ОПЕРАЦИИ».

8) Многофункциональный

переключатель (кроме
Freeride™)

Многофункциональный переключатель
расположен слева на руле.

mmo2 008 -003 -009_a

ТИПОВОЙ ВАРИАНТ
1. Кнопка включения электронного реверса/за-

пуска двигателя

2. Переключатель света фары
3. Выключатель электрообогрева рукояток руля
4. Выключатель электрообогрева рычага дрос-

сельной заслонки

5. Кнопка Mode/Set (режим/установка)

Кнопка запуска двигателя/
включения электронного
реверса

Нажмите, чтобы запустить двигатель
моделей с электрическим стартером.
Подробно процедура пуска описана
в главе «ЗАПУСК ДВИГАТЕЛЯ» раздела
«ОСНОВНЫЕ ОПЕРАЦИИ».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:51

При работающем двигателе нажмите
данную кнопку для включения элек-
тронного реверса. См. главу «ВКЛЮЧЕ-
НИЕ ЭЛЕКТРОННОГО РЕВЕРСА (RER)»
в разделе «ОСНОВНЫЕ ОПЕРАЦИИ».

Переключатель света фары

Для выбора ДАЛЬНЕГО или БЛИЖНЕГО
света фары нажмите переключатель.
Приборы освещения автоматически
включаются при работающем двигателе.

Выключатель электрообогрева
рукояток руля

Модели с аналого-цифровым инфор-
мационным центром

ПРИМЕЧАНИЕ: На моделях с двигате-
лем E-TEC обогрев рукояток руля функ-
ционирует только тогда, когда частота
вращения коленчатого вала превышает
2000 об/мин.

Выберите положение переключателя,
которое позволит обеспечить необхо-
димую интенсивность обогрева и под-
держание комфортной для ваших рук
температуры.

mmo2 007 -003 -003_b

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рукояток руля
2. Горячо
3. Тепло
4. Выключено («OFF»)

Модели с многофункциональным
аналого-цифровым информационным
центром

ПРИМЕЧАНИЕ: Обогрев рукояток руля
функционирует только тогда, когда ча-
стота вращения коленчатого вала пре-
вышает 2000 об/мин.

Выберите интенсивность обогрева ру-
кояток руля, создающую комфортную
температуру для Ваших рук.

mmo2 008 -003 -009_c

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рукояток руля
2. Теплее
3. Холоднее

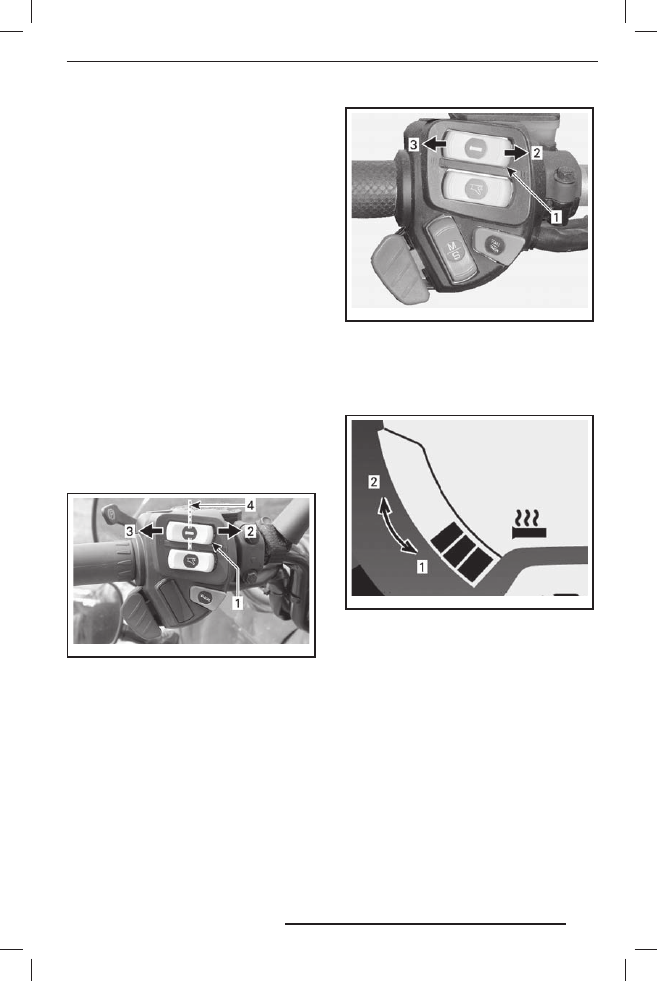

Интенсивность обогрева отображается
на дисплее информационного центра.

mmo2 007 -009 -043_b

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе
дисплея означает, что обогрев выключен.

Выключатель электрообогрева
рычага дроссельной заслонки

Модели с аналого-цифровым инфор-
мационным центром

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:52
