37

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

516 004 542

Рекомендуемый момент затяжки болта крепления ведущего шкива составляет

115–125 Нм

Несоблюдение указанного момента затяжки может привести к серьезным повреждениям

ведущего шкива и двигателя. Процедура сборки подробно описана в «Руководстве по ремонту».

ВАЖНО

ТАБЛИЧКА 3

92

AV

IS -

 UT

ILIS

ER D

U 95 SI MÉLANGE ÉTH

AN

OL

 (M

AX

 1

0%

)

OCTANE

mmo2013-002-00 5

—

ВА

ЖН

О П

РИ

СОД

ЕРЖ

АНИ

И ЭТ

АНОЛ

А (МАКС

. 10%) ИСПОЛЬЗУЙТЕ ТОПЛИ

ВО С О

КТАНО

ВЫМ

 ЧИС

ЛОМ

 95 —

РАСПОЛАГАЕТСЯ НА КРЫШКЕ ТОПЛИВНОГО
БАКА — ДВИГАТЕЛЬ 600 (МОДЕЛИ, РЕАЛИЗУЕ-
МЫЕ ЗА ПРЕДЕЛАМИ СЕВЕРНОЙ АМЕРИКИ)

95

AV

IS -

MÉLA

NGE ÉTHANOL

MA

X 1

0%

OCTANE

mmo2013-002-00 4



—

 В

А

Ж

НО



МА

К

С

ИМ

АЛ

ЬН

О

Е



СОД

Е

Р

Ж

АН

И

Е Э

ТА

НО

Л

А В

ТОП

ЛИ

ВЕ —

 10%



—

РАСПОЛАГАЕТСЯ НА КРЫШКЕ ТОПЛИВНОГО
БАКА — ВСЕ ДВИГАТЕЛИ, КРОМЕ 600 (МОДЕ-
ЛИ, РЕАЛИЗУЕМЫЕ ЗА ПРЕДЕЛАМИ СЕВЕР-
НОЙ АМЕРИКИ)

516 004 541 A

ВАЖНО

ОБ/МИН

МАКСИМАЛЬНАЯ МОЩНОСТЬ

ТАБЛИЧКА 4 — РЯДОМ С ВЕДУЩИМ ШКИ-
ВОМ — 800R POWER TEK

516 005 118 A

ВАЖНО

МАКСИМАЛЬНАЯ МОЩНОСТЬ

об/мин

ТАБЛИЧКА 4 — РЯДОМ С ВЕДУЩИМ ШКИ-
ВОМ — 800R E-TEC

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

20.09.2012   15:18:51

20.09.2012   15:18:51

ИНФОРМАЦИЯ

О ТРАНСПОРТНОМ

СРЕДСТВЕ

20.09.2012   15:18:51

20.09.2012   15:18:51

40

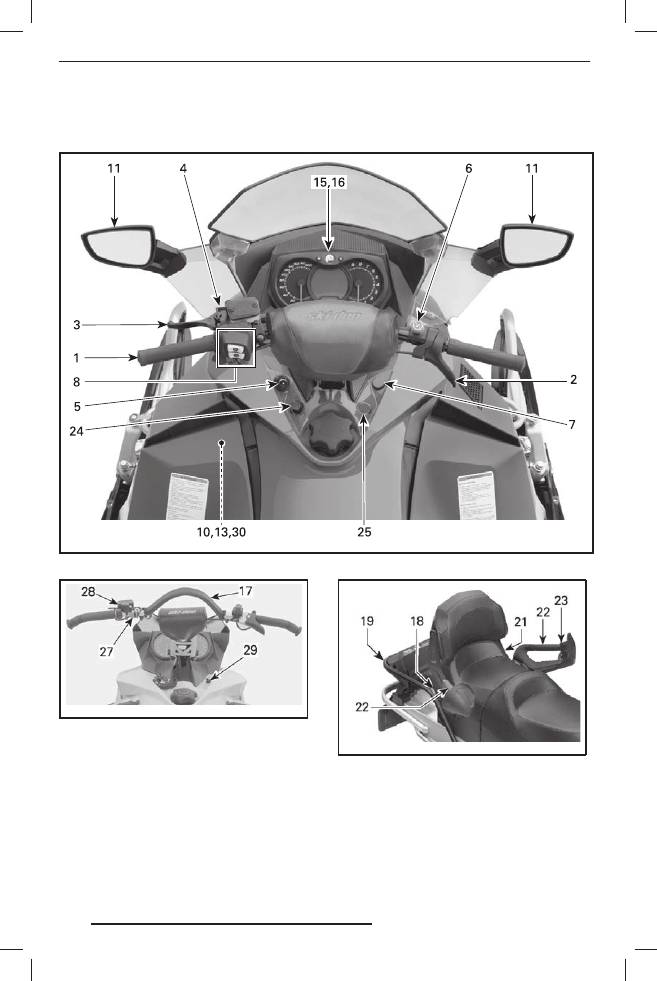

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ: Ваша модель снегохода может не располагать некоторыми функ-
циональными возможностями или их наличие может определяться наличием уста-
новленного дополнительного оборудования.

mmo2 008 -003 -058_e

ТИПОВОЙ ВАРИАНТ

mmo2 011 -001 -002_c

ТИПОВОЙ ВАРИАНТ — FREERIDE

mmo2 010 -003 -004_f

ТИПОВОЙ ВАРИАНТ

20.09.2012   15:18:51

20.09.2012   15:18:51

41

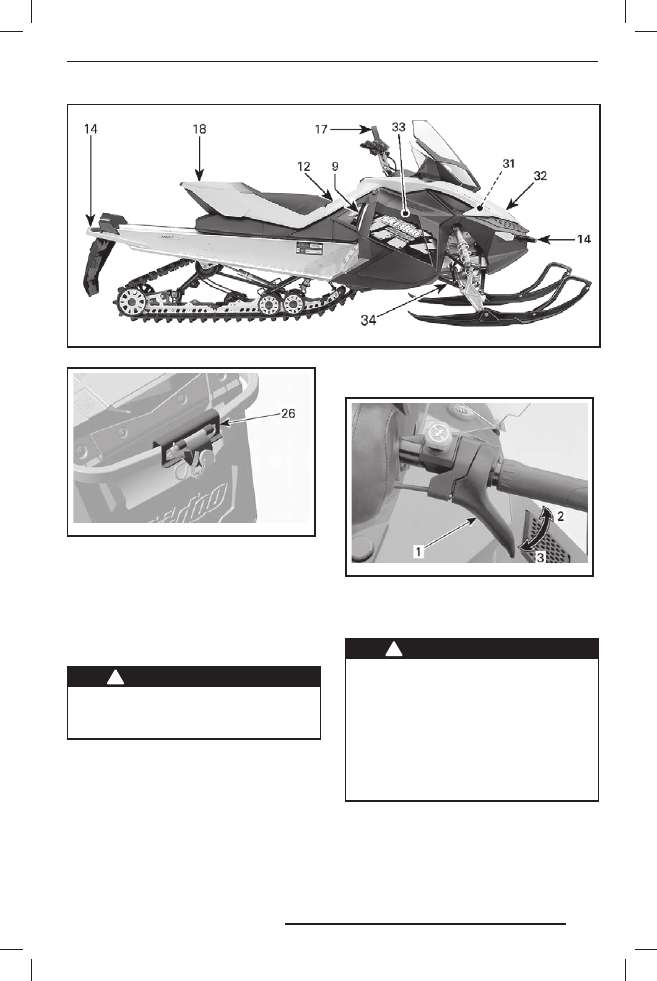

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 009 -003 -007_h

ТИПОВОЙ ВАРИАНТ

mmo2 008 -003 -069_k

ВСЕ МОДЕЛИ ДЛЯ ЕВРОПЕЙСКОГО РЫНКА

1) Руль

Руль предназначен для управления кур-
сом снегохода. Когда Вы поворачиваете
руль вправо или влево, в ту же сторону
поворачиваются и лыжи, соответствен-
но, поворачивая Вашу машину.

!



ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении за-
дним ходом может привести к по-
тере контроля над снегоходом.

2)  Рычаг дроссельной

заслонки

Рычаг дроссельной заслонки распола-
гается на правой стороне руля.

Управление рычагом осуществляется
большим пальцем. Нажатие на рычаг
дроссельной заслонки приводит к уве-
личению оборотов двигателя. При пол-
ном отпускании рычага дроссельной

заслонки двигатель автоматически
переходит в режим холостого хода.

mmo2 008 -008 -011_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг дроссельной заслонки
2. Ускорение
3. Замедление

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверь-
те работу рычага дроссельной за-
слонки. Рычаг, отпущенный после
нажатия, должен самостоятельно
возвращаться в исходное поло-
жение. Эксплуатация снегохода
с неисправным механизмом при-
вода дросселя категорически за-
прещена.

3) Рычаг тормоза

Рычаг тормоза располагается на левой
стороне руля.

Нажатие на рычаг приводит в действие
тормозной механизм. При отпускании
