10.

ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ СЕЯЛКИ ТС-М4150 И ТС-М8000





Таблица 7.



Неисправность, внешнее проявление	Вероятная причина	Методы устранения
Высевающий аппа­рат не высевает се­мена или высевает неравномерно.	1.Отсутствуют семена в бункере. 2.Не создаётся разрежение в вакуумной камере. 3.Неверно отрегулирован сбрасыватель семян. 4.В бункер попали инород­ные предметы.	1.   Заполнить бункер семенами. 2.   Включить вентиля­ тор, проверить герме­ тичность вакуумной системы. 3.   Отрегулировать сбрасыватель 4.   Удалить из бункера данные предметы.
Туковысевающий аппарат не вносит удобрения.	1 .Забился тукопровод. 2.Удобрения имеют повы­шенную влажность.	1.   Прочистить туко­ провод. 2.   Заменить влажные удобрения сухими.
Показания электрон­ной системы неста­бильны, сбивчивы или нечетки.	1.Запылился фотоэлемент. 2.Неправильно настроена чувствительность фотоэле­ментов.	1 .Очистить фотоэле­мент согласно пункту 9.2.2., пункт 3. 2.Настроить согласно главе 6 настройка чувствительности.





11. ПРАВИЛА ХРАНЕНИЯ СЕЯЛКИ ТС-М4150 И ТС-М8000



Сеялка ставится на длительное хранение, если перерыв в её исполь­зовании более двух месяцев. Хранить сеялку необходимо в закрытых по­мещениях, или под навесом предварительно подготовив её, как указано в главе 9 .пункт 9.2.4.

Полимерные изделия и изделия из резины (колёса, тукопроводы и тп) необходимо хранить в складском помещении с температурой не ниже -5 С. Это помещение должно быть с малой естественной освещенностью и естественной или принудительной циркуляцией воздуха. Стеллажи с дан-



ными изделиями должны находиться на расстоянии не менее 1 метра от отопительных устройств.

Электронную систему контроля необходимо снять с сеялки и хра­нить в защищенном от влаги месте при положительной температуре.





12. КОМПЛЕКТНОСТЬ СЕЯЛКИ ТС-М4150 И ТС-М8000





12.1. Комплектность сеялки ТС-М4150.



Обозначение	Наименование	Количество	Обозначение ук­ладочного или упаковочного мес­та
СНУ-М-8.00.00.000	ТС-М4150	1
12В J-820-10.08-51.12.08	Кардан	1
	Диск высе­вающий	1 комплект

12.2. Комплектность сеялки ТС-М8000.



Обозначение	Наименование	Количество	Обозначение ук­ладочного или упаковочного места
СНУ-8000-8М-00.00.000	ТС-М8000	1
12BJ-820-10.08-51.12.08	Кардан	1
	Диск высе­вающий	1 комплект





13. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ, СВИДЕТЕЛЬСТВО О ПРИЕМКЕ СЕЯЛКИ ТС-М4150 И ТС-М8000

наименование изделия



обозначение



заводской номер

изготовлена и принята в соответствии с обязательными требования­ми государственных стандартов, действующей технической документаци­ей и признана годной для эксплуатации.

Начальник ОТК

МП



личная подпись



расшифровка подписи

год, месяц, число

линия отреза при поставке на экспорт

Руководитель предприятия

ооозначение документа. по которому производится поставка

МП



личная подпись



расшифровка подписи

год, месяц, число

Заказчик (при наличии)

МП



личная подпись



расшифровка подписи



год, месяц, число



33

14. ГАРАНТИИ ИЗГОТОВИТЕЛЯ.

наименование завода-изготовителя

адрес завода-изготовителя

ГАРАНТИЙНЫЙ ТАЛОН

1.________________________________________________________

наименование изделия

2.________________________________________________________

число, месяц и год выпуска

3.________________________________________________________

заводской номер изделия

Заполняется заводом-изготовителем.



Изделие полностью соответствует чертежам, техническим условиям, государственным стандартам.

Гарантируется исправность изделия в течение________________ работы со

дня ввода в эксплуатацию.

М.П.    Контролер___________________________

                                              Личная подпись                Расшифровка подписи

1._______________________________________

                                             Личная подпись                Расшифровка подписи

дата получения изделия потребителем

2._______________________________________

                                              Личная подпись                Расшифровка подписи

дата ввода изделия в эксплуатацию



Заполняется потребителем. М.П.

34

15. ТРАНСПОРТИРОВАНИЕ.

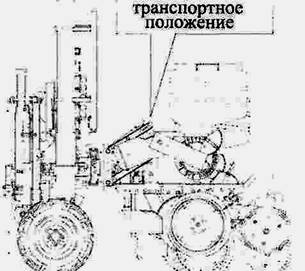

Перед транспортировкой необходимо установить секции в транс­портное положение рис.34.






Рис. 34                                                                                    Рис.35

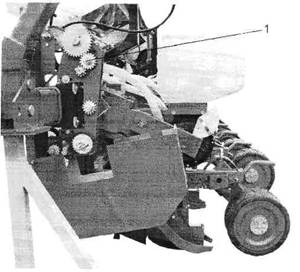

Для установки секции в транспортное положение следует установить пружину А в положение 1 рис.35 и поднять секцию до фиксации. Для пе­ревода в рабочее положение ставим пружину А в положение 2 рис.35, при­поднимаем секцию, до выведения крюка из зацепления, и опускаем на землю.

Сеялка может комплектоваться транспортным устройством. Оно предназначено для перевозки сеялки по дорогам общего пользования и со­стоит из транспортного устройства и дышла.

Перед установкой транспортного устройства необходимо опустить опорную стойку со стороны дышла.

Для перевода сеялки в транспортное положение необходимо:

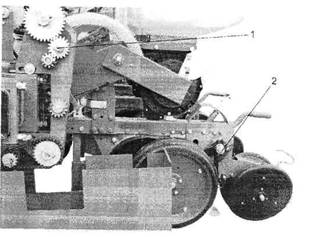

1.    установить штангу 1 рис.36 на трактор,

2.    установить штангу сеялки 1 на нижний зацеп 2 рис.36,

3.    поднять сеялку и опустить стойки транспортного устройства,

4.    снять транспортные колеса с маркеров поз.1 рис. 37,

5.    установить колеса поз. 1 рис.37 на стойки транспортного устройства,

6.    опустить сеялку,

7.    перегнать трактор и зацепить штангу 1 рис.36 за дышло поз.1 рис.38,

8.    зафиксировать штангу осью 2 рис.38.

При транспортировке карданный вал снять. Перед транспортировкой поднять маркёры и зафикси­ровать их шплинтами.

35





Рис. 36



Рис. 37



Рис. 38



ЯВИЯ



36

16. ПРИЛОЖЕНИЯ.

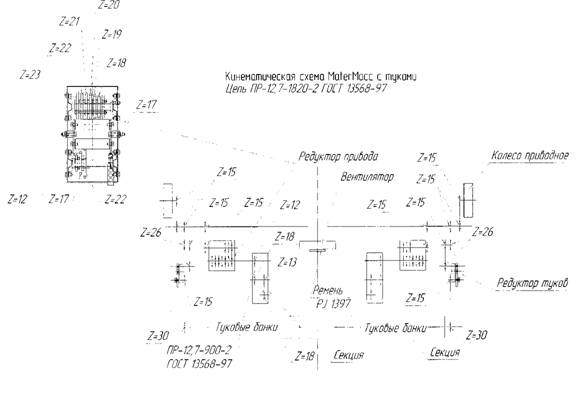

Приложение 1














37

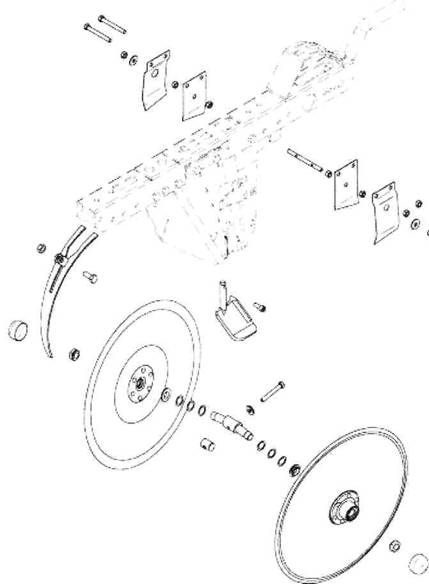

Приложение 2.

38

СОДЕРЖАНИЕ

1.     Общие сведения.............................................................. 2

2.     Устройство и работа сеялки........................................... 2

3.     Техническая характеристика сеялки............................... 4

4.     Требования безопасности................................................ 5

5.     Подготовка к работе и порядок работы......................... 6

6.     Приборы......................................................................... 10

7.     Обкатка сеялки............................................................... 12

8.     Правила эксплуатации и регулировка........................... 13

9.     Техническое обслуживание........................................... 27

10.Перечень возможных неисправностей и указания по

их устранению..................................................................... 30

11 .Правила хранения.......................................................... 31

12.Комплектность................................................................ 32

13.Свидетельство о приёмке............................................... 33

14.Гарантии изготовителя................................................... 34

15.Транспортирование........................................................ 35

16.Приложения..................................................................... 36
