5.

ПОДГОТОВКА  К РАБОТЕ И ПОРЯДОК РАБОТЫ СЕЯЛКИ ТС-М4150 И ТС-М8000



5.1.    Сеялка отправляется с предприятия-изготовителя в собранном виде. Маркеры сняты со своих мест и припакованы к сеялке, поэтому перед работой сеялку необходимо дособрать.

5.2.    Расконсервация.

Приступая к расконсервации сеялки, необходимо изучить её конст­рукцию и проверить комплектность.

Поставьте сеялку на приводные колеса и опорные стойки. Проверьте давление в приводных колесах, оно должно быть 0,23-0,24МПа (2,3 атм).

Произведите досборку сеялки на площадке, размеры которой позво­ляют беспрепятственно подъехать трактору и разложить маркеры.

6

5.3. Монтаж маркеров.



1.     Снимите маркеры с сеялки.

2.     С помощью скоб и болтов установите маркеры на раму сеялки, как показано на рис.1 (скобы и болты прикручены к каждому маркеру).

3.     Убедитесь, что маркеры находятся на одинаковом расстоянии от центра сеялки.

5.4.  Агрегатирование сеялки.

5.4.1. Представленные сеялки агрегатируются с различными тракто­рами. Перед сцепкой трактора с сеялкой необходимо определить массу до­полнительного груза, который устанавливается на передний брус полура­мы трактора. Это необходимо для обеспечения устойчивости хода тракто­ра и рассчитывается следующим образом:

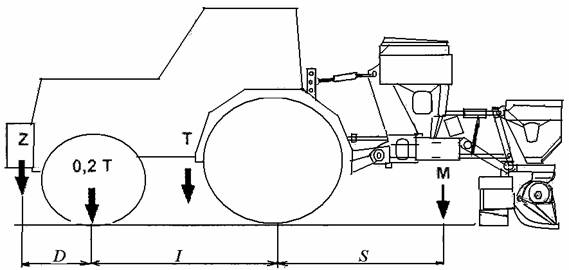

Рис.2 Схема распределения масс агрегата сеялка-трактор.

В целях обеспечения безопасности необходимо соблюдать, чтобы не менее 20 % веса трактора приходилось на переднюю ось, и что вес, при­ходящийся на тяги, не должен превышать 30% веса трактора (Рис.2). Дан­ные рассчитываются по следующей формуле:

М х S<=0.2 х Т х I + Z х (D+l)            Z=> ((М х S)-(0.2 х Т х I))/(D+I)

М<-0,3 х Т

Количество противовесов, применяемых в соответствии с форму­лой, соответствуют минимально необходимому количеству при пере­движении по дороге. Если из-за характеристик трактора или для

7

улучшения передвижения сеялки необходимо увеличить приведенное в формуле значение, обратитесь к справочному изданию по тракторам. В любом случае, учитывая возможности трактора, для гарантии макси­мальной устойчивости во время хода, нужно установить соответст­вующее количество грузов.

Таблица 2

Обозначение	Ед. измерения	Примечание
М	кг	Масса сеялки.
т	кг	Масса трактора.
Z	кг	Масса грузов.
I	м	База трактора.
D	м	Расстояние между центром грузов и осью коле­са.
S	м	Расстояние между центром тяжести сеялки и осью заднего колеса.

5.4.2.Сцепление с трактором.

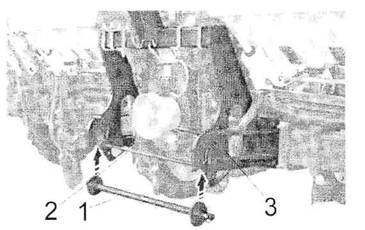

1.     Прикрепите штангу сеялки 1 к подъемному устройству тракто­ра 2 Рис.3.

2.     Установите на сцепке 3 сеялки штангу 1 Рис. 4. Поднять подъемное устройство до срабатывания блокировки штан­ги 2 Рис.4.

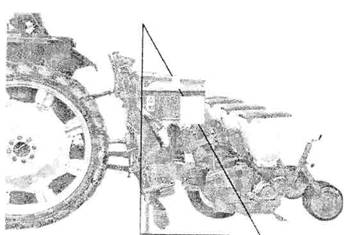

3.     Соедините с третьей верхней точкой поз.2 Рис. 5. Заблокируйте ось 2 Рис.5 пружинным фиксатором. Сеялку установите на зем­лю перпендикулярно Рис. 6 при помощи регулирующей рас­тяжки 3 Рис. 5.

5.4.3. Установка карданного вала.

В комплекте с сеялкой поставляется карданный вал, оснащенный об­гонной муфтой. Он предназначен для передачи вращения от ВОМ трактора к вентилятору сеялки. Частота вращения ВОМ трактора должна быть 540 об/мин.

Карданный вал устанавливается обгонной муфтой к трактору. При установке необходимо контролировать, чтобы фиксатор шлицевого соеди­нения на кардане совпал с пазом на ВОМ и на валу сеялки. После установ­ки карданного вала необходимо убедиться в том, что его защитный кожух вращается свободно. После чего зафиксируйте его, перекинув через регу­лировочную растяжку (поз.З Рис.5) цепь кожуха.

Так как конструкция тракторов, используемых потребителем, отли­чается, то возможна корректировка длины карданного вала "по месту". В случае если его длина велика в полностью сдвинутом положении, необхо­димо обрезать телескопические элементы кардана и кожуха. При этом сле­дует руководствоваться правилом, что кардан в рабочем положении дол­жен оставаться в зацеплении минимум на 1/3 своей длины. ВОМ следует выключить, если угол поворота карданного вала более 10° 5.4.4. Соедините трактор и сеялку рукавами высокого давления. 5.5. Монтаж монитора контроля технических параметров.

Монитор контроля технических параметров Рис.7 (далее монитор) монтируется в кабину трактора при помощи кронштейна входящего в ком­плектацию. Его расположение следует выбирать        ^   \. таким образом, чтобы он находился в зоне види­мости тракториста и не закрывал собой обзор из кабины трактора.

После монтажа следует соединить монитор с коммутатором, который установлен на раме вен­тилятора сеялки, при помощи кабеля, входящего в комплект.

Монитор подключается к системе электро­питания трактора (V=12B). Красный провод-«+», черный -«-».

Рис.7 Монитор контроля технических параметров.



5.6. Комплексное опробование.

После проведения перечисленных выше работ следует "прокрутить" сеялку.

1.     При помощи гидравлики трактора поднимите и опустите мар­керы, предварительно подложив под место опускания диска маркера деревянный брусок. Движение маркеров должно быть плавным, без "заеданий".

2.     Запустите ВОМ трактора. При запуске необходимо помнить, что обороты необходимо набирать плавно (1-2 минуты), в про­тивном случае происходит быстрый износ ремня. Работа вен­тилятора должна сопровождаться ровным гулом, без посто­ронних металлических звуков. Разряжение в камерах высе­вающих аппаратов должно быть не менее -20 мБар, что кон­тролируется тягомером, который установлен на вентиляторе.

3.     Опустите секции из транспортного в рабочее положение. При­поднимите сеялку трактором так, чтобы приводные колеса не касались поверхности площадки. От руки прокрутите каждое колесо. Колеса должны вращаться свободно, без "заеданий".

4.     Для проверки работоспособности электронной системы кон­троля необходимо:

- включить монитор, нажав «on/off»;

5 нажать одновременно «ha sub» и «ha total» на экране появится надпись «TEST FS». Если система работает нормально, то при попадании семени в семяпровод на мониторе зажигается индикатор и издается зву­ковой сигнал. Для завершения проверки нажмите «PRO­GRAM».
