ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «ТЕХНИКА-СЕРВИС»



СЕЯЛКИ ТОЧНОГО ВЫСЕВА ТС-М4150 И ТС-М8000 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

2005 год



ВНИМАНИЮ ПОТРЕБИТЕЛЕЙ

Предприятие-изготовитель обращает внимание на то, что вследствие совершенствования конструкции сеялки возможны небольшие расхожде­ния между описанием и устройством отдельных единиц и деталей.





1.ОБЩИЕ СВЕДЕНИЯ





1.1.  Назначение руководства по эксплуатации.

1.1.1. Руководство по эксплуатации предназначена для трактористов, механиков, бригадиров и других специалистов, связанных с эксплуатацией и техническим обслуживанием сеялок.

1.2.  Назначение и область применения изделия.

1.2.1. Сеялки ТС-М4150 и ТС-М8000 предназначены для точного вы­сева калиброванных и отсортированных семян пропашных культур и за­делки их в почву с использованием анкерного или дискового сошника с одновременным внесением удобрений.

1.3.  Агрегатирование сеялки с тракторами.

1.3.1. Сеялки агрегатируются с тракторами класса тяги от 1,4 и вы­ше. Трактор рекомендуется потребителю при оформлении заказа в зависи­мости от комплектации сеялки.

2.УСТРОЙСТО И РАБОТА СЕЯЛКИ.

2.1. Общие сведения об устройстве.

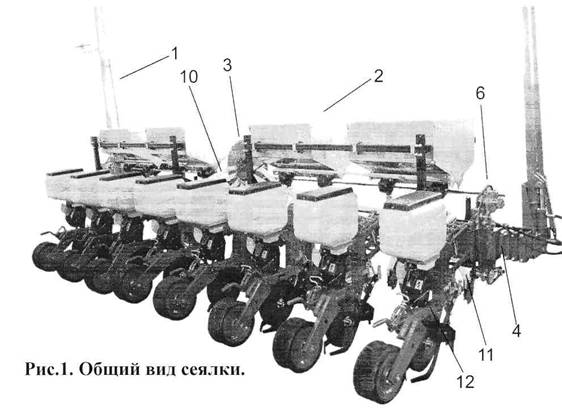

2.1.1. Сеялки ТС-М4150 и ТС-М8000 представляют собой навесные машины, состоящие из основных сборочных единиц:

1)    маркёр,

2)    аппарат туковысевающий,

3)    вентилятор,

4)    рама,

5)    редуктор привода,

6)    редуктор туков,

7)    колесо опорно-приводное,

8)    электронная система контроля,

9)    транспортное устройство,



10)  воздуховод,

11)  тукопровод,

12) секция высевающая.

2

2.2. Принцип действия сеялки.

2.2.1. Вращение дисков высевающих аппаратов и крыльчатки доза­тора туковысевающей системы (Рис.31) осуществляется от опорно-приводных колёс, посредством цепной передачи и механизма перемены передач.

Вакуум в высевающем аппарате создается вентилятором, приводи­мым во вращение валом отбора мощности трактора.

Для контроля величины разряжения на корпус вентилятора установ­лен тягомер.

Семена, присасываются к находящимся в зоне разряжения отверсти­ям вращающегося диска и транспортируются к месту выброса. Удаление лишних семян, присосавшихся к отверстиям, осуществляется сбрасывате­лем семян, установленным в высевающем аппарате.

В нижней части высевающего аппарата, при переходе отверстий с семенами из зоны разряжения в зону атмосферного давления семена по одному отпадают от отверстий и направляются семяпроводом на дно бо­розды, образованное сошником.

Одновременно с высевом семян происходит высев минеральных удобрений.

Крыльчатка туковых дозаторов при вращении придает направление и скорость частицам минеральных удобрений. Частицы через тукопровод (11 рис.1) равномерной струей попадают в борозду, образованную туковым сошником. При остановка сеялки высев удобрений прекращается.



Загортачи закрывают почвой борозду с уложенными семенами, на­ходящиеся за загортачами прикатывающие колеса уплотняют почву над бороздами, создавая контакт семян с почвой.

Для контроля процесса высева семян возможно применение элек­тронной системы контроля MSC 8000 и MSC 12000. Она, при неравномер­ности или прекращении высева, сигнализирует об этом трактористу звуко­вым сигналом и световым индикатором соответствующего рядка.

При движении сеялки по дорогам общего пользования возможно применение транспортного устройства. Которое состоит из колесной пары и дышла.
