9.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЕЯЛКИ ТС-М4150 И ТС-М8000





9.1 Виды и периодичность технического обслуживания согласно ГОСТ 20793-86.

Таблица 5.

Виды технического обслужива­ния	Периодичность или срок постав­ки на ТО
Техническое обслуживание при эксплуатационной обкатке.	Один раз после расконсервации сеялки у потребителя.
Ежесменное техническое обслуживание (ЕТО).	Через каждые 10 часов работы.
Техническое обслуживание перед началом сезонной эксплуатации (ТО-Э).	1 раз в год - перед началом по­севного сезона.
Техническое обслуживание при хранении (межсменном, кратковременном, длительном).	1 раз в год - после окончания по­севного сезона.

9.2. Перечень работ, выполняемых по каждому виду тех­нического обслуживания.

9.2.1. Техническое обслуживание при эксплуатационной обкатке. 9.2.1.1. При подготовке к эксплуатационной обкатке.

27

1)    Проверьте и при необходимости, подтяните крепление сбороч­ных единиц.

2)    Проверьте правильность установки звездочек и натяжение це­пей. Взаимное смещение венцов звездочек, работающих в од­ном контуре, не более 2 мм. Прогиб нерабочей части ветви це­пи под действием усилия 100Н /Юкгс/ не более 8-12 мм.

3)    Проверьте правильность и надежность соединения сеялки с трактором.

4)    Проверьте давление в шинах колес. Приводные колеса - 0,23-0,24 МПа (2,3 атм.), колеса транспортного устройства - 0,20-0,21МПа(2,0атм.).

5)    Смажьте сеялку согласно схеме расположения точек смазки. Смажьте карданный вал, используя смазку литол 24 ГОСТ 21150-87.

9.2.1.2. При проведении эксплуатационной обкаткИпроверьте.

1)    Взаимодействие вращающихся деталей. Детали должны вра­щаться плавно, без перекосов и рывков.

2)    Работу цепных передач.

9.2.1.3 По окончании эксплуатационной обкатки устраните замечен­ные недостатки.

9.2.2.  Ежесменное техническое обслуживание.

1)    Очистите сеялку от семян, удобрений, грязи и растительных остатков.

2)    Проверьте осмотром состояние и крепление сборочных единиц сеялки.

3)    Очистите фотоэлементы, находящиеся в семяпроводе каждой секции, (Рис 8 поз. 17) и их точку отражения щеткой с мягкой щетиной.

4)    Смажьте карданный вал.



9.2.3.   Техническое обслуживание перед началом сезонных работ. Повторите пункт 9.2.1.1.

9.2.4.   Техническое обслуживание при хранении.

9.2.4.1.         При подготовке к межсменному хранению:
^ удалите удобрения из туковых банок;

S удалите семена из семенного бункера и высевающего аппара­та;

S очистите рабочие органы сеялки от растительных остатков и грязи;

S плотно закройте крышки бункеров.

9.2.4.2.         При снятии с межсменного хранения:

S проверьте работоспособность электронной системы контроля согласно главе 6 проверка фотоэлементов.

9.2.4.3.         При кратковременном хранении.

1) Тщательно промойте и просушите сеялку, обдувая её струёй сжатого воздуха.

28

2)    Снимите сборочные части системы контроля высева и сдайте на склад.

3)    Плотно закройте крышки бункеров.

4)    Установите сеялку на стойки с таким расчетом, чтобы колеса не касались поверхности земли.

9.2.4.4. Техническое обслуживание при длительном хранении.

9.2.4.4.1.      При подготовке к длительному хранению.

1)   Тщательно очистите все сборочные единицы и детали сеялки от грязи и растительных остатков. Помойте сеялку, особенно тщательно бункера минеральных удобрений, просушите её, обдувая её струёй сжатого воздуха.

2)   Осмотрите машину и в случае необходимости замените поврежденные или изношенные части.

3)   Установите сеялку на стойки с таким расчетом, чтобы колеса не касались поверхности земли.

4)   Восстановите краску, поврежденную во время работы сеялки.

5)   Снимите втулочно-роликовые цепи. Очистите их, промойте, просушите и погрузите не менее чем на 20 мин в подогретое до 80-90°С автотракторное масло, скатайте в рулон (производить через каждые 250 часов работы).

6)   Доведите давление в камерах пневматических колес до 1 атм.

7)   Смажьте венцы звездочек цепных передач и сошники консервационной смазкой ЭВВ-13 по ТУ 38-101-716-78 или смазкой К-17 по ГОСТ 10877-76.

8)   Снимите электронную систему контроля высева, очистите от пыли и грязи. Протрите все фотоэлементы щеткой с мягкой щетиной или мягкой тканью и сдайте на хранение.

9)   Снимите тукопроводы и воздуховоды, тщательно очистите их и сдайте на хранение.



10)                   Разгрузите все пружины и нанесите на них консерваци-онную смазку.

11)                   Снимите гидроцилиндры и рукава высокого давления. Очистите их₍закройте пробками отверстия, наружные поверх­ности шлангов припудрите тальком и сверните в мотки.

12)                   Снимите высевающие диски, очистите их и сдайте на хранение.

9.2.4.4.2.      В период длительного хранения.

1)    Проверяйте устойчивость сеялки.

2)    Проверяйте плотность закрытия крышек.

3)    Проверяйте состояние антикоррозийных покрытий, устраняйте обнаруженные дефекты.

Производите проверку через каждые два месяца.

9.2.4.4.3.      При снятии с длительного хранения.

1) Очистить от грязи, пыли и консервационной смазки составные части сеялки.

29

2)    Подкачайте камеры колес до рабочего давления.

3)    Установите на соответствующие места все ранее снятые сбо­рочные единицы и детали.

4)    Проверьте техническое состояние сеялки и электронной сис­темы контроля.

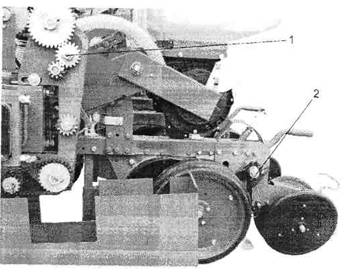

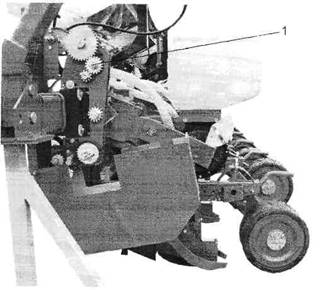

Схема расположения точек смазки.





Рис. 32



Рис. 33

Таблица 6.

№	Наименование точек смазки	Марка сма­зочного мате­риала	Кол-во точек смазки и их объём в литрах
			ТС-М4150	ТС-М8000
			8 рядов	8 рядов	12 рядов
1	Подшипник скольже­ния редуктора туков	Солидол ГОСТ 4366-76	2/0,05	2/0,05	2/0,05
2	Подшипник скольже­ния опорных колес	Солидол ГОСТ 4366-76	–	16/0,05	24/0,05





Внимание! Соединения, в которых не стоят пружинные раз­резные шайбы (гровер) не подлежат протяжке. Эти соедине­ния фиксируются с помощью клея предприятием-изготовителем.
