2.7.2.11
Комбайн КЗС-1218. Регулировки жатки
Комбайн КЗС-1218. Регулировка мотовила
Положение мотовила по высоте и выносу регулируется с помощью
гидроцилиндров и зависит от условий уборки и вида убираемой культуры.
Рекомендации по установке мотовила изложены в таблице 2.5 и показаны на
рисунке 2.34.
Наклон граблин мотовила устанавливается автоматически в зависимости от
величины выноса мотовила.
Зазор между пальцами граблин и режущим аппаратом должен быть 10...25 мм.
Регулировку производить поворотом штока гидроцилиндра относительно
проушины гидроцилиндра. После регулировки гайку гидроцилиндра затянуть с
Мкр от 110 до 140Н.м.
ПРЕДОСТЕРЕЖЕНИЕ: Зазор меньше 10 мм не
допускается, так как это может привести к поломке режущего аппарата
из-за попадания граблин мотовила в зону резания!
ПРЕДОСТЕРЕЖЕНИЕ: Регулировочные работы на жатке с
поднятым мотовилом, во избежание его падения, производите с
установленными упорами 2 (рисунок 2.35) на выдвинутые штоки
гидроцилиндров подъема мотовила 1. упоры 2 должны быть зафиксированы
пальцами -фиксаторами 3!
При задевании крайними грабли-нами мотовила боковин жатки необходимо
переместить мотовило относительно боковин путем перестановки
регулировочных шайб.
Обороты мотовила регулируются бесступенчато с помощью вариатора. При
недостаточной частоте вращения мотовила необходимо заменить
установленную звездочку (z=12) на звез-дочку (z=17), находящуюся плекте
сменных частей.

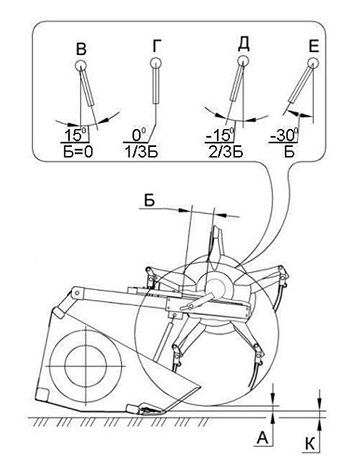

Рисунок 2.34 - Схема установки мотовила
А - величина расположения по высоте граблин;
Б - вылет штока правого гидроцилиндра; В, Г, Д, Е - положение граблин;
К - высота среза стеблей

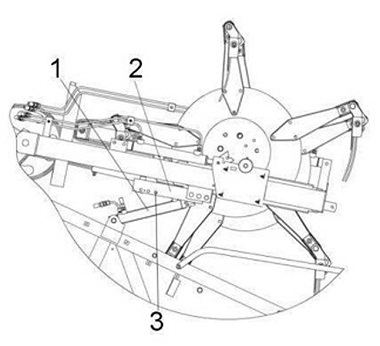

Рисунок 2.35 - Жатка
1 - гидроцилиндр подъема мотовила 2 - упор; 3 -
палец-фиксатор
Таблица 2.5 - Рекомендации по настройке мотовила
Состояние хлебного массива |
Мотовило |
Высота среза стеблей,
К, мм |
Величина А расположения по высоте граблин |
Вылет Б штока правого гидроцилиндра |
Положение граблин |
Нормальный прямостоящий или частично поникший |
1/2 длины срезанных стеблей |
От
0 до 100 мм |
Г |
90 и выше |
Высокий (свыше 80 см), густой |
1/2 длины срезанных стеблей |
Шток полностью втянут |
В |
90 и выше |
Низкорослый (30-40 см) |
От 1/3 длины срезанных стеблей до уровня среза |
Шток полностью втянут |
Д |
55 |
Полеглый |
Концы граблин должны касаться почвы |
Шток выдвинут на максимальную величину |
Е |
55...90 |
