Комбайн КЗС-1218. Регулировка АСК

2.7.2.9

Комбайн КЗС-1218. Регулировка АСК

Регулировка зазора датчиков контроля частоты вращения рабочих органов

Установите зазоры между датчиком 1 (рисунок 2.28 а) и звездочкой 3 на величину S=4 мм. Зазоры устанавливать регулировочными гайками 2.

Регулировка зазора датчиков конечного положения

Зазоры между датчиками 4 (рисунок 2.28 б) и металлической пластиной 5 отрегулировать на величину 4,5+1 мм. Регулировку зазоров производить регулировочными гайками 2.

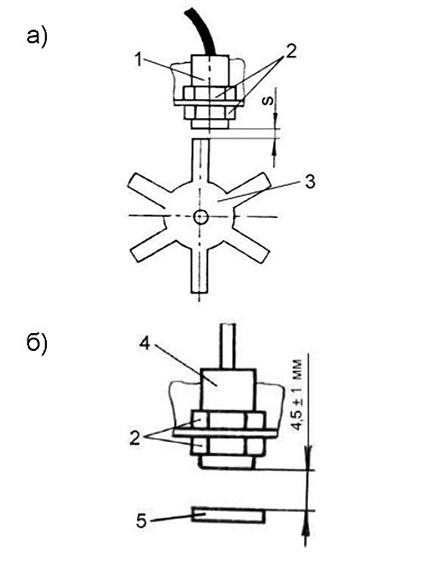

Рисунок 2.28 - Регулировка зазора датчиков

1 - датчик ПРП-1М; 2 - регулировочные гайки; 3 - звездочка; 4 - датчик; 5 - пластина
а - датчики контроля частоты вращения рабочих органов;
б - датчики конечного положения
