Комбайн КЗС-1218. Регулировка ременных передач

2.7.2.10

Комбайн КЗС-1218. Регулировка ременных передач

Регулировка ременной передачи привода наклонной камеры

Регулировку отклонения ремня 6 (рисунок 2.29) от плоскости симметрии канавок шкивов 4, 11 производите перемещением шкива 11 по валу 10. Допуск отклонения не более 2 мм.

Допуск параллельности поверхности ролика 14 относительно оси поверхности шкива 11 - не более

0,8 мм, обеспечивается перемещением опоры 16 гайками 2.

Допуск параллельности поверхности ролика 8 относительно оси поверхности шкива 11 - не более 0,5 мм, обеспечивается перемещением ролика 8 гайками 9.

Регулировку зазоров между щитками 3, 12, 13 и поверхностью ремня

6 проводите в натянутом состоянии ремня, при выдвинутом штоке гидроцилиндра 19, перемещением щитков.

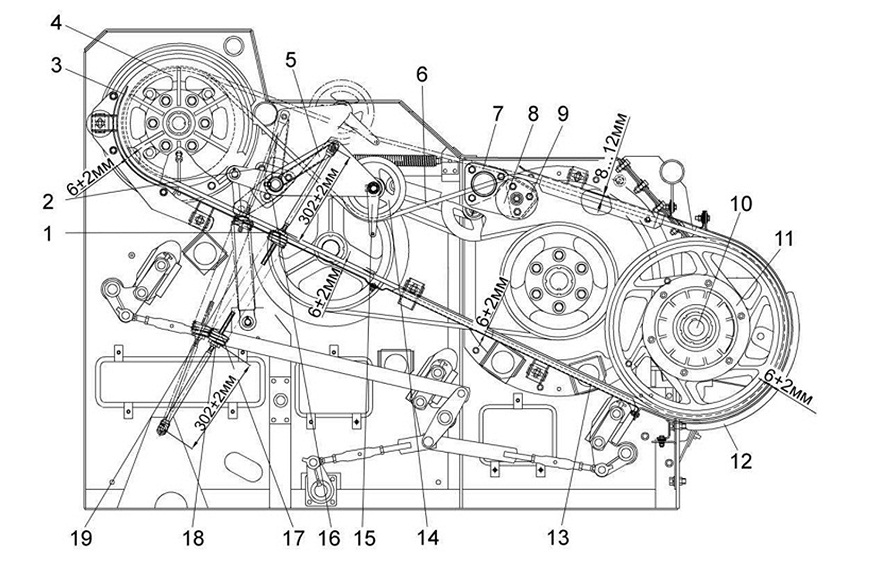

Рисунок 2.29 - Привод наклонной камеры

1, 2, 9, 18 - гайки; 3, 12, 13 - щитки; 4, 11 - шкивы; 5 - рычаг; 6 - ремень; 7, 16 - опора; 8, 14 - ролики; 10 - вал; 15 - кронштейн; 17 - пружина; 19 - гидроцилиндр

Регулировка ременной передачи привода выгрузки

Отклонение ремня 15 (рисунок
2.30) от плоскости симметрии канавок шкивов 8, 19 должно быть не более 3 мм. Регулировку производите перестановкой шайб 23, 29, 30, 35.

Допуск параллельности оси вращения натяжного ролика 13 и оси вращения ролика 17 относительно вала 34 контрпривода 01/500 мм. Регулировку параллельности осей, а также равномерное прилегание ремня 15 по поверхности натяжного ролика 13 и поверхности ролика 17 обеспечьте перемещением опор 3 гайками.

Зазор Е=4...8 мм отрегулируйте в натянутом положении ремня 15 (ролик 13 опущен на ремень, шток гидроцилиндра 4 выдвинут). Регулировку производите перемещением щитка 20 по овалу Г и по втулке 18, а также перемещением щитка 11 по овалу В и по втулке 12, предварительно ослабив болты 24, 26 и гайку и установкой шайб 22 между щитком 20 и направляющей 16.

Зазор Ж=4...8 мм отрегулируйте в натянутом положении ремня 15 (рисунок 2.30) (ролик 13 опущен на ремень, шток гидроцилиндра 4 выдвинут). Регулировку производите перемещением щитка 20 по овалам К, Л предварительно ослабив болт.

Зазор Д=4...6 мм отрегулируйте в натянутом положении ремня 15 (ролик 13 опущен на ремень, шток гидроцилиндра 4 выдвинут). Регулировку производите перемещением щитка 11

по втулке 10, предварительно ослабив болты 26.

Допуск плоскостности торцев щитка 11 и шкива 8 и зазоры между стенкой ремня и канавки шкива 3 min обеспечьте установкой шайб 22, 27 между кронштейнами 21 и 25, переходниками и щитками 11, 20.

Момент затяжки гаек 1, 2 от 45 до 50 Н.м после обеспечения размеров 55+1,5 мм 195+1,5 мм.

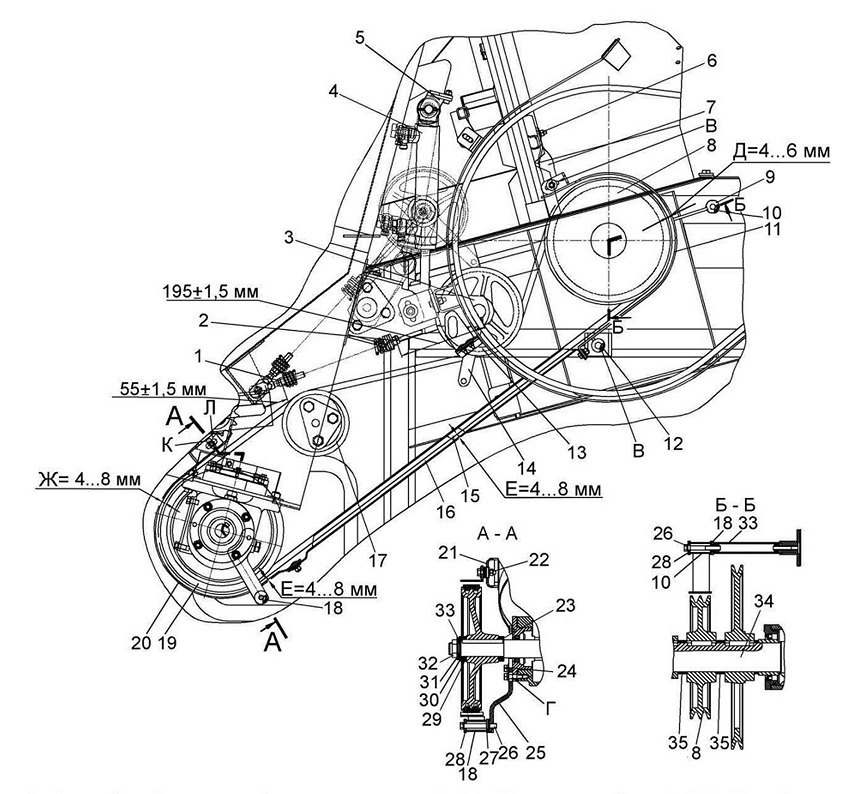

Рисунок 2.30 - Привод выгрузки

I, 2 - гайки; 3 - опора; 4 - гидроцилиндр; 5, 21, 25 - кронштейны; 6, 24, 26 - болты;
7 - пластина; 8, 19 - шкивы; 9, 22, 23, 27, 28, 29, 30, 33, 35 - шайбы; 10, 12, 18 - втулки;
II, 20 - щитки; 13 - натяжной ролик; 14 - рычаг; 15 - ремень; 16 - направляющая; 17 - ролик; 31 - шайба специальная; 32 - гайка специальная; 34 - вал;
В, Г - овальные отверстия

Регулировка ременной передачи привода главного контрпривода

Отклонение ремня 12 (рисунок
2.31) от плоскости симметрии канавок шкивов 1 и 11 не более 3 мм. Регулировку производите с помощью регулировочных шайб 20.

Допуск параллельности наружной поверхности натяжного ролика 4 относительно оси вращения шкива 1 - 0,5 мм на длине 100 мм. Регулировку параллельности осей, а также равномерное прилегание ремня 12 по поверхности натяжного ролика 4 обеспечьте перемещением опоры 6 гайками 7.

Торец щитка 24 и торец щитка 14 должны быть параллельны торцам шкивов 1 и 11 соответственно. Допуск

параллельности 2 мм. Регулировку осуществляйте установкой шайб 18, 29, 33, а также перемещением кронштейна 27 по овальным отверстиям.

Размер Е=2 min обеспечьте установкой или снятием шайб 33 между втулкой 31 щитка 14 и кронштейном 34, а также кронштейнами 30 и 28.

Рычаг 5 должен вращаться свободно от усилия руки на оси.

Гайка 13 должны быть затянута моментом от 45 до 55 Н м после обеспечения размеров В=65+2 мм.

Гайки 8 затянуть моментом 150 до 180 Н м и довернуть контргайку на 1/8... 1/6 оборота относительно гайки.

Масленку 9 затянуть моментом от

14 до 20 Н м.

Ролик 2 (рисунок 2.31) должен воспринимать удар ремня при отключении ременной передачи. Регулировку осуществляйте перемещением ролика 2 по овальным отверстиям в успокоителе 3.

Включение и выключение привода должно осуществляться плавно, без рывков и ударов. При включении привода ремень 12 должен выходить из канавок ведущего и ведомого шкивов. «Ведение» ремня не допускается. По окончании регулировки гайки 7 затяните моментом от 100 до 110 Н м и установите на герметик.

Регулировка ременной передачи привода отбойного битера

Обеспечьте растяжение пружины

2 (рисунок 2.32), установив размер

19...21 мм при помощи натяжного винта 8, затем обеспечьте сжатие амортизатора 10 до размера

14... 16 мм при помощи гайки 11, после чего застопорите ее контргайкой

12.

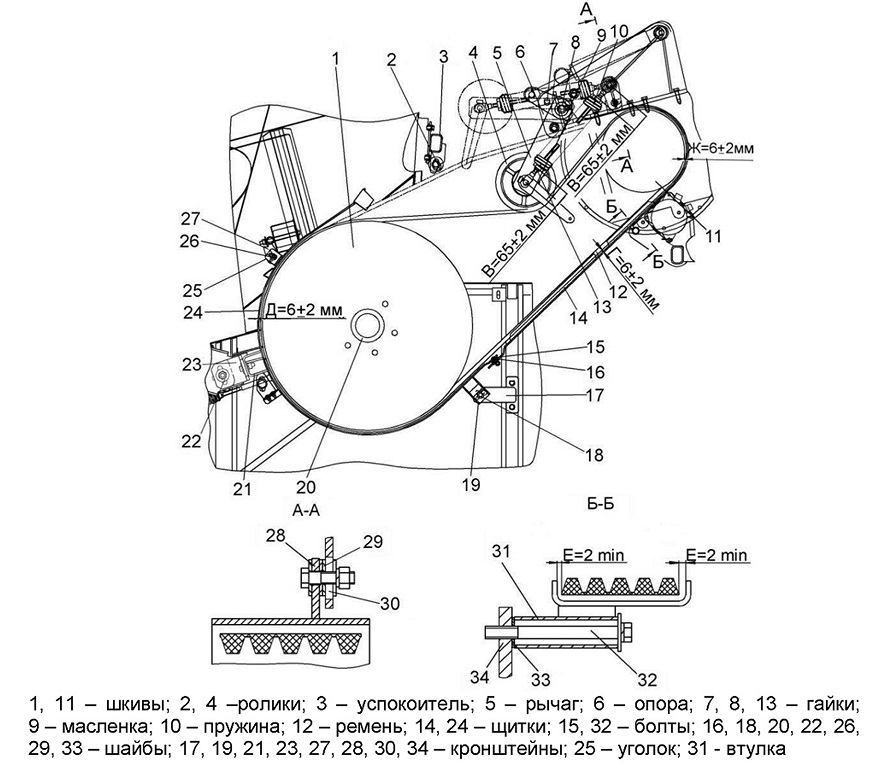

Рисунок 2.31 - Привод главного контрпривода

Регулировка ременной передачи привода ускоряющего барабана

Отклонение ремня 6 (рисунок 2.33) от плоскости симметрии канавок шкивов 5, 7 должно быть не более 2 мм. Регулировку производите перестановкой прокладок шкива 5.

Допуск симметричности натяжного ролика 4 относительно оси симметрии ремня 6-4 мм, обеспечивается перестановкой шайб на оси качания рычага 1.

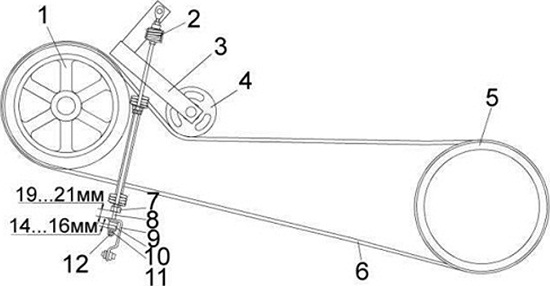

Рисунок 2.32 - Привод отбойного битера

1, 5 - шкивы; 2 - пружина; 3 - рычаг; 4 - ролик натяжной; 6 - ремень; 7, 12 - контргайки; 8 - винт натяжной; 9 - зацеп; 10 - амортизатор; 11 - гайка

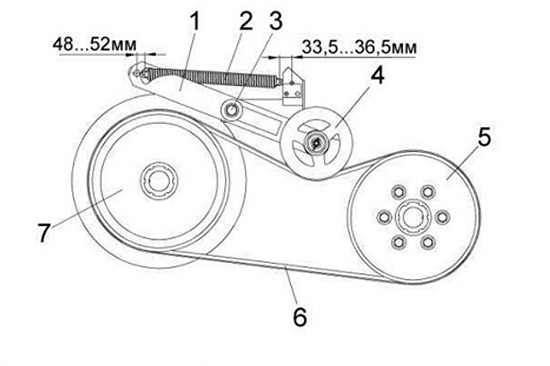

Рисунок 2.33 - Привод ускоряющего барабана

1 - рычаги; 2 - пружина; 3 - ось;
4 - ролик натяжной; 5, 7 - шкивы; 6 - ремень
