Комбайн КЗС-1218. Бортовая информационная управляющая система БИУС-03
Экран настроек датчиков бортовой информационной системы БИУС-03

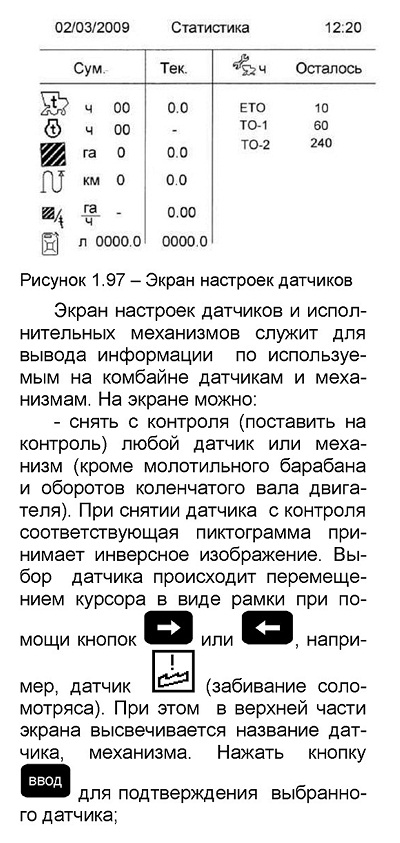

Схематично экран настроек датчиков приведен
на рисунке 1.97.
Примечание - в зависимости от модели комбайна на экране настроек
датчиков могут отсутствовать некоторые отображенные или присутствовать
новые пиктограммы

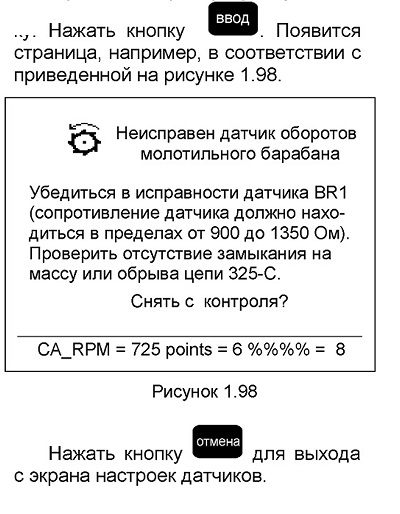

- определить неисправности в цепи датчиков и механизмов. В случае неисправности соответствующая пиктограмма будет перечеркнута, а название датчика всегда пишется в верхней зоне экрана. Для просмотра неисправностей и методов их устра-нения необходимо подвести курсор в виде рамки к перечеркнутому датчику
Экран аварийной статистики бортовой информационной системы БИУС-03
Экран аварийной статистики служит для вывода
информации о суммарном времени нахождения параметров аварийных датчиков
в аварийных режимах работы, а также работы при снятом контроле этих
датчиков и при снижении частоты рабочих органов комбайна по причине
проскальзывания. Экран аварийной статистики содержит информацию,
размещенную на нескольких страницах, переход между которыми проис-ходит
по нажатию кнопок ВВЕРХ или ВНИЗ

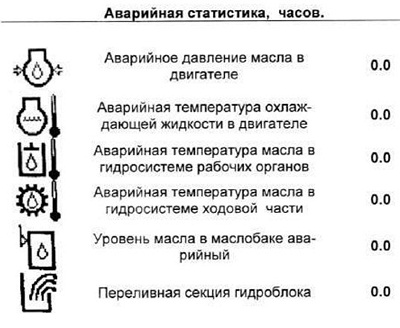

Примечание - Схематично страница аварийной статистики представлена на
рисунке 1.99.
Рисунок 1.99 - Экран аварийной статистики
