1.7.10

Комбайн КЗС-1218. Бортовая информационная управляющая система БИУС-03



Конструктивно БИУС-03 состоит из: массы модуля терминального

графического (далее - МТГ); массы модуля устройства ввода-вывода (далее - МВБ); массы устройства формирования импульсов(далее -УФИ).

МТГ служит для отображения информации и управления технологи-ческими режимами работы. Устанавливается в кабине комбайна и настраивается с учетом конструктивных особенностей путем программирования исходных данных у изготовителя блока и изготовителя комбайнов.

Примечание - Схематично внешний вид МТГ приведен на рисунке 1.91.

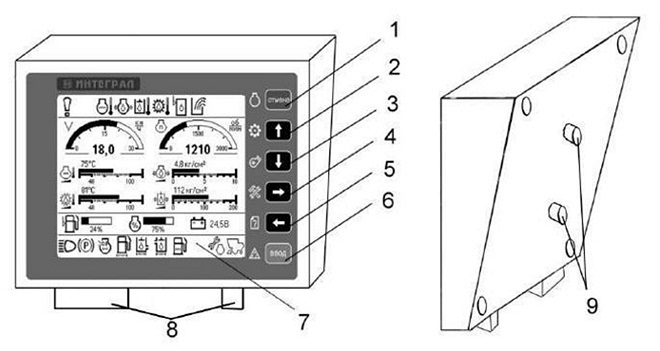

Рисунок 1.91 - Внешний вид лицевой панели и задней крышки МТГ

1 - 6 - кнопки управления; 7 - жидкокристаллический (ЖК) дисплей; 8 - разъемы для подключения блока; 9 - винты для крепления кронштейна


МВБ служит для сбора и обработки информации, поступающей с датчиков комбайна, управления исполнительными механизмами. Устанавливается в кабине комбайна или специальном шкафу для подключения к электрической схеме комбайна.

Устройство формирования импульсов устанавливается в непосредственной близости от датчиков потерь на корпусе комбайна.

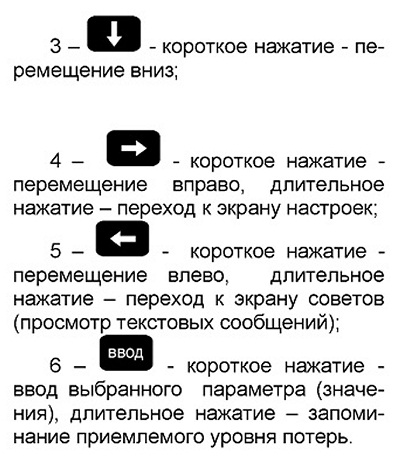

Кнопки управления и их назначение:

1 - ОТМЕНА- короткое нажатие -временная отмена аварийного (предупреждающего) звукового сигнала, длительное нажатие - запоминание оборотов всех частотных каналов;
2 -ВВЕРХ - короткое нажатие - перемещение вверх;

1 Информация, выводимая на дисплей блока

Информация, индицируемая блоком, отображается на экранах: транспортного режима, технологического режима уборки (комбайнирования), оборотов рабочих органов, статистики, настроек датчиков, аварийной статистики, настроек, советов, журнала аварийных событий.

Примечания:

1 Экран транспортного режима, экран технологического режима уборки и экран оборотов рабочих органов являются основными.

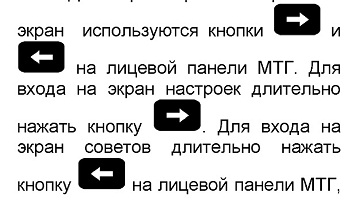

2 Для перемещения с экрана на

при этом появится экран в соответствии с приведенным на рисунке 1.92, с возможностью выбора просмотра текстовых сообщений или советов по технологическим режимам работы зерноуборочного комбайна.

3 Экраны, индицируемые на них пиктограммы и числовые значения показаны условно для представления

о полноте выводимой информации.

4 Экран журнала аварийных событий по умолчанию не доступен.
1 Технологические режимы работы зерноуборочного комбайна.

2 Содержание текстовых сообщений с их пояснением.

3 Перечень операций Ежесменного технического обслуживания.

4 Перечень операций Первого технического обслуживания.

5 Перечень операций Второго технического обслуживания.

6 Калибровка зазора подбарабанья.

7 Калибровка верхних решет.

8 Калибровка нижних решет.
