Комбайн КЗС-1218. Запуск бортового компьютера «ВулКан-04» - часть
5
Окно «советы механизатору»
Окно «Советы механизатору» (рисунок 1.73) вызывается выбором
соответствующего пункта меню «Выбор экрана» и позволяет оператору
увидеть советы по настройке комбайна и рекомендуемые показания датчиков
в зависимости от выбранной культуры. Кнопки «Ввод» и «Отмена»
предназначены для закрытия окна. Дополнительные советы можно
просмотреть, нажимая кнопки «Вверх» и «Вниз».
Окно «Устранение неисправностей»
Окно «Устранение неисправностей» (рисунок 1.74) вызывается выбором
соответствующего пункта меню «Выбор экрана» и позволяет оператору
увидеть советы по устранению возможных неисправностей. Пролистывание
рекомендаций осуществляется кнопками «Вправо» и «Влево». Кнопки «Ввод» и
«Отмена» предназначены для закрытия окна.
Сервисное меню
Сервисное меню предназначено для настройки
бортового компьютера на заводе-изготовителе или сервисными службами. Для
того, чтобы получить доступ к сервисному меню необходимо выбрать пункт
«Сервисное меню» в меню «Выбор экрана», нажать кнопку «Ввод» и на
предложенный запрос (рисунок 1.75) ввести корректный пароль (пароль по
умолчанию - «000000»), Для подтверждения правильности пароля и
продолжения работы с сервисным меню необходимо нажать «Ввод».
Далее в окне «Выбор комбайна» (рисунок 1.76) нужно из списка выбрать
комбайн, на котором установлен данный компьютер. Перемещение по списку
комбайнов производится с помощью кнопок «Вверх» и «Вниз». Для
подтверждения правильности выбора и продолжения работы с сервисным меню
необходимо нажать «Ввод». Это приводит к тому, что будут установлены
заводские настройки параметров комбайна, соответствующие данной модели.

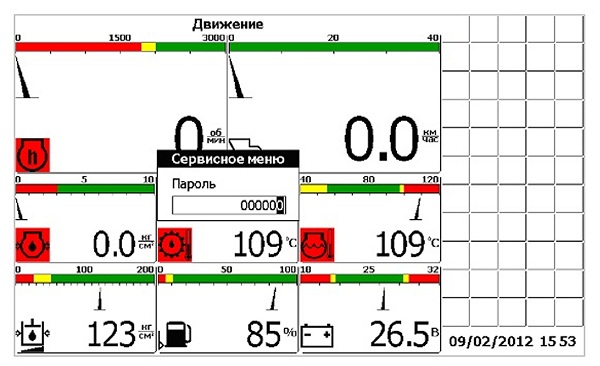

Рисунок 1.75
Далее в окне «Выбор двигателя» (рисунок 1.77) нужно
из списка выбрать двигатель, который установлен на выбранном комбайне.
Перемещение по списку двигателей производится с помощью кнопок «Вверх» и
«Вниз». Для подтверждения правильности выбора и продолжения работы с
сервисным меню необходимо нажать «Ввод».
Сервисное меню разделено на два окна (рисунок 1.78 и рисунок 1.79),
каждое из которых содержит список значений, которые можно изменять в
случае необходимости. Каждому значению присвоен номинал, в соответствии
с моделью комбайна, выбранной в меню «Выбор комбайна». Переход между
значениями осуществляется нажатием кнопки «Табуляция». Изменение
значения производится нажатием кнопки «Вверх» (для увеличения значения)
или кнопки «Вниз» (для уменьшения значения). Переход между разрядами
значений производиться кнопками «Влево», «Вправо». После того, когда
присвоены правильные значения, нужно нажать кнопку «Ввод» для
подтверждения. Ниже приведен список значений:
Для частотных датчиков:
• максимальное отображаемое значение (максимальное значение шкалы
индикатора);
• номинальное значение;
• отклонение в процентах от номинала, которое воспринимается системой
как аварийное;
• количество установленных шунтов.
Для датчика коленвала:
• максимальное отображаемое значение (максимальное значение шкалы
индикатора);
• номинальное значение;
• отклонение в процентах от номинала, которое воспринимается системой
как аварийное;
• частота, поступающая на датчик при частоте вращения коленчатого вала
двигателя 2000 об/мин.
Для датчика скорости движения:
• количество импульсов, поступающее на датчик за один оборот колеса.
Для датчиков потерь зерна:
• приемлемый уровень потерь (номинал).
В окне «Сервисное меню - диалог №2» (рисунок 1.79),
помимо изменения значений начальных установок, отображения информации от
датчиков можно:
• обнулить статистику
• сбросить все настройки (и вернуться к заводским)
• сменить пароль
• включить или отключить голосовое сопровождение
• произвести калибровку зазора подбарабанья
• просмотреть расход топлива
Для каждого из этих действий имеется соответствующий флажок с надписью
напротив. Если нужно произвести одну из операций, следует включить
флажок нажатием кнопки «Вверх», а затем нажать кнопку «Ввод» для
подтверждения. При этом, если производится смена пароля, следует
предварительно ввести новый пароль.
Если был установлен флажок «калибр, зазор подб.»,
который отвечает за калибровку зазора, то после нажатия кнопки «Ввод»
появится калибровочное меню (рисунок 1.80)
Калибровка зазора подбарабанья
Процесс калибровки занимает определенное время, поэтому следует
терпеливо дожидаться отклика компьютера. Для проведения калибровки,
необходимо, находясь в «Калибровочном меню», выставить зазор 2 мм и
нажать кнопку «Ввод». Если зазор будет зафиксирован успешно, то в окне
появится сообщения «Зазор 2 мм ЗАФИКСИРОВАН» и «Установите зазор 39 мм»
и нажмите "Ввод"». В противном случае появится сообщение "Зазор 2 мм не
удается зафиксировать, повторите". Следует снова нажать ввод для
повторной фиксации зазора 2мм. Когда зазор 2 мм успешно зафиксирован,
необходимо установить зазор 39 мм и нажать кнопку «Ввод». Если зазор
будет зафиксирован успешно, то в окне появится сообщения «Зазор 39 мм
ЗАФИКСИРОВАН» и «"Калибровка прошла успешно». В противном случае
появится сообщение "Зазор 39 мм не удается зафиксировать, повторите".
Следует снова нажать ввод для повторной фиксации зазора 39 мм. Если есть
необходимость провести калибровку снова, с самого начала, то следует
выйти из «Калибровочного меню», нажав кнопку «Отмена», а потом зайти
снова.
Расход топлива
Для просмотра информации по расходу топлива, необходимо находясь в
«Сервисном меню - диалог №2» при помощи кнопки «Табуляция» подвести
курсор к полю «Расход топлива». Установить флажок, любой из клавиш
«Вверх», «Вниз», «Влево», «Вправо» и нажать «Ввод». Появится окно выбора
даты.
При помощи кнопок «Вверх», «Вниз», «Влево», «Вправо», «Табуляция»
установить дату за которую необходимо получить информацию и нажать
кнопку «Ввод».
Появиться окно по расходу топлива (рисунок 1.81).
Информация по расходу топлива отображается в виде
таблице.
Кнопками «Вверх», «Вниз» перемещаются по строкам таблицы. Кнопками
«Влево», «Вправо» переходят на следующую, либо на предыдущую дату.
При изменении какого-то из следующих событий:
• включили массу;
• завели двигатель;
• включили рабочие органы;
• начали движение;
• заправка,
в таблице появляется новая строка с данными, которые со временем,
накапливаются.
В таблице отображаются следующая информация:
• время начала события;
• время окончания события;
• время работы двигателя (Траб- двигателя);
• время работы комбайна (Траб- комбайна);
• средняя скорость движения (Vcp.);
• уровень топлива на начало события (в процентах от полного бака);
• уровень топлива на окончания события (в процентах от полного бака);
• расход топлива (в процентах от полного бака).
В столбце «Время работы двигателя» отображается, время начала и время
окончания работы двигателя в текущем состоянии.
В столбце «Время работы комбайна» отображается, время начала и время
окончания работы комбайна в текущем состоянии.
В столбце «Средняя скорость движения» отображается, с какой скоростью
двигался комбайн в текущем состоянии.
В столбце «Уровень топлива» отображается, уровень топлива в баке на
начало и на конец события.
В столбце «Расход топлива» отображается, сколько комбайн израсходовал
топлива в час в данном состоянии.
Заправка топлива отображается «+».
Под таблицей отображаются суммарное время работы двигателя на холостом
ходу (Тхх) и израсходованного топлива за это время, суммарное время
работы комбайна (Тр.к.) и израсходованного за это время топлива,
суммарное время простоя (Тпр.) и количество израсходованного за это
время топлива.
