Комбайн КЗС-1218. Запуск бортового компьютера «ВулКан-04» - часть 2
Оповещение об аварийных и предаварийных ситуациях
Возникновение аварийных и предаварийных ситуаций сопровождается звуковым и световым сигналом (см. раздел «Структура панели оператора»), а также отображением в центре экрана аварийного или предупредительного сообщения (рисунок 1.51).

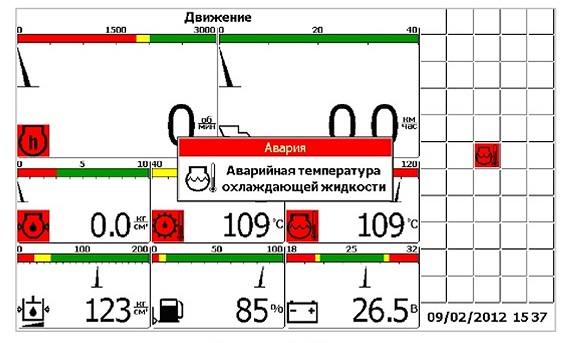

Рисунок 1.51
Для того, чтобы закрыть аварийное сообщение следует
нажать кнопку «Отмена». Нажатие кнопки «Ввод» приведет к снятию с
контроля датчика, по которому было выведено сообщение.
Нажатие кнопки «Вправо» позволяет просмотреть рекомендации по методам
устранения возникшей неисправности (рисунок 1.52).
Если произошло несколько аварийных ситуаций подряд, то будет выведено
несколько сообщений перекрывающих друг друга. Для закрытия каждого из
них следует нажать кнопку «Отмена».
Предупредительное сообщение отличается от аварийного сообщения
заголовком окна, а также способом звукового оповещения.
Установка номиналов оборотов и приемлемого уровня потерь зерна
Для того, чтобы установить номинальные значения частот вращения
(приемлемые рабочие частоты вращения в процессе комбайнирования)
коленчатого вала двигателя, молотильного барабана, вентилятора очистки и
приемлемый уровень потерь зерна следует нажать кнопку «Ввод», в то
время, когда панель оператора находится в рабочем режиме (режим
движения, комбайнирования или отображения дополнительных датчиков). Это
приведет к открытию меню «Установка номинальных значений» (рисунок
1.53). Выбор пунктов меню осуществляется стрелками «Вверх» и «Вниз».
Кнопка «Ввод» - подтверждение, «Отмена» - отмена.
Меню «Установка номинальных значений» содержит шесть пунктов:
• «По текущим оборотам рабочих органов» - текущие обороты принимаются в
качестве номинальных.
• «По сохраненным текущим оборотам» - выбранные в предыдущий раз текущие
обороты коленвала, молотильного барабана и вентилятора очистки
принимаются в качестве номинальных. Например, если оператор установил в
качестве номинальных оборотов текущие обороты, затем установил в
качестве номинальных заводские настройки, а затем хочет вернуться
обратно к установленным ранее текущим, то этот пункт позволит сделать
это.
• «Ручная настройка номиналов оборотов» - открывается диалоговое окно, в
котором можно установить вручную номинальные значения для коленвала,
молотильного барабана и вентилятора очистки (рисунок 1.53).
• «Заводские настройки номиналов оборотов» - в качестве номинальных
оборотов принимаются значения установленные на заводе-изготовителе.
• «Номинал датчиков потерь по текущим» - текущие потери за комбайном
принимаются в качестве номинальных. Аварийный порог располагается
посредине между номинальным значением и максимальным значением.
• «Заводские настройки датчиков потерь» - в качестве номинальных потерь
зерна принимаются значения установленные на заводе-изготовителе.
Подробное описание датчиков потерь описано в разделе «Датчики потерь».
Выбор пункта «Ручная настройка номиналов оборотов» приведет к открытию
диалогового окна «Номинальные обороты» (рисунок 1.54). Это диалоговое
окно позволяет задать номинальные значения частоты вращения для
коленчатого вала, молотильного барабана и вентилятора очистки
индивидуально.
Прямоугольником подсвечена цифра которая будет
изменяться. Кнопки «Вверх» и «Вниз» предназначены для изменения значения
текущего разряда. Кнопки «Влево» и «Вправо» - для выбора цифры, которую
необходимо изменить. Кнопка табуляции используется для перехода к
следующему редактируемому значению. Кнопка «Ввод» - подтверждение
введенных значений и закрытие окна, «Отмена» - отмена и закрытие окна.
Изменение номинального значения приведет к соответствующему изменению
отображения шкалы индикатора на экране.

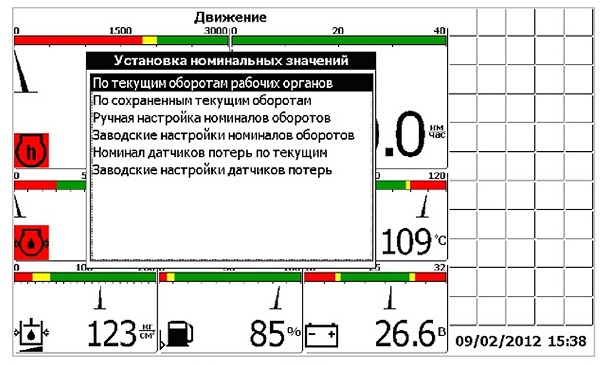

Рисунок 1.53

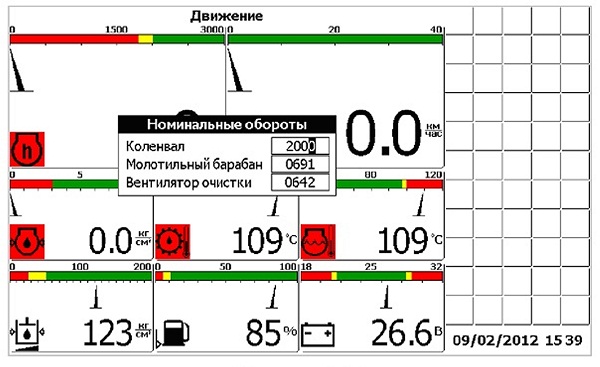

Рисунок 1.54
