1.7.8

Комбайн КЗС-1218. Установка кондиционера

Для включения кондиционера (рисунок 1.39) выполните следующие операции:

1) запустите двигатель комбайна;

2) включите вентилятор испарительного блока ручкой 1.

3) для включения кондиционера режим кондиционирования поверните ручку управления термостатом 2. Поворот ручки по часовой стрелке включает кондиционер и увеличивает его хладопроизводительность, что делает воздух, подаваемый в кабину, холоднее. Поворот ручки против часовой стрелки до упора выключает кондиционер;

4) для включения кондиционера в режим отопления поверните ручку 3.

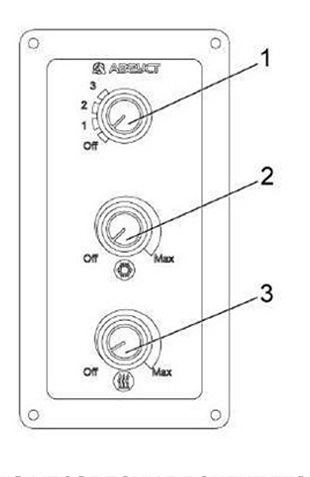

Рисунок 1.39 - Панель управления кондиционером

1 - ручка управления вентилятором;
2 - ручка управления термостатом кондиционера;
3 - ручка управления термостатом отопителем;



Поворот ручки по часовой стрелке включает отопитель и увеличивает его теплопроизводительность, что делает воздух, подаваемый в кабину теплее. Поворот ручки против часовой стрелки до упора выключает отопитель.

Наилучшая хладопроизводитель-ность кондиционера достигается при закрытых дверях кабины. Рекомендуется охлаждать воздух кабины ниже наружного не более чем на 6 - 8° С.

Мощность воздушного потока регулируется изменением производительности вентилятора испарителя ручкой 1 (рисунок 1.39).

Направление воздушного потока регулируется поворотом дефлекторов

10 (рисунок 1.38).



_ВНИМАНИЕ: Не направляйте

поток охлажденного воздуха на ноги!

Для выключения кондиционера необходимо повернуть ручки управления против часовой стрелки до упора.



_ ЗАПРЕЩАЕТСЯ эксплуатация комбайна с включенным кондиционером при открытых (приоткрытых) дверях кабины.



ВНИМАНИЕ: При любых работах по обслуживанию кондиционера и воздушных фильтров строго соблюдайте требования РЭ на кондиционер!

Не допускается работа компрессора кондиционера при слабом натяжении приводного ремня. Натяжение ремня определяется прогибом на ветви приводной шкив - шкив компрессора кондиционера. Величина прогиба должна составлять от 13 до

17 мм и определяется приложением нагрузки от 36 до 44 Н к середине ветви для каждого ремня. Регулировку производите механизмом натяжения компрессора.

ПРЕДОСТЕРЕЖЕНИЕ: Осевое смещение канавок шкива компрессора относительно канавок приводного шкива не более 1 мм.

ВНИМАНИЕ: Неправильная

регулировка приведет к выходу из строя установки компрессора кондиционера!
