Комбайн КЗС-1218. Сиденье
Сиденье позволяет осуществлять регулировки по массе
оператора, высоте, по наклону спинки и левого подлокотника, по
продольному перемещению сиденья и левого подлокотника.
Регулировка сиденья по массе водителя (60, 75, 120 кг) осуществляется
перемещением рукоятки 7 (рисунок 1.37) в горизонтальной плоскости «влево-вправо».
Положение сиденья регулируется в пределах не менее 80 мм (через
20 мм) и 150 мм (через 30 мм) соответственно в вертикальном и продольном
положениях. Для подъема сиденья необходимо плавно потянуть сиденье за
края подушки 2 вверх до щелчка, сиденье автоматически фиксируется на
нужной высоте. Для опускания необходимо установить сиденье в крайнее
верхнее положение, резко потянуть за края подушки вверх и опустить в
крайнее нижнее положение.
Регулировка сиденья в продольном направлении осуществляется перемещением
сиденья в продольном направлении при поднятом вверх рычаге 6. После
установки сиденья в необходимое положение отпустите рычаг 6.
Положение подушки спинки 4 по углу ее наклона регулируется в диапазоне
от 5+3° до 15+3° по отношению к вертикали.

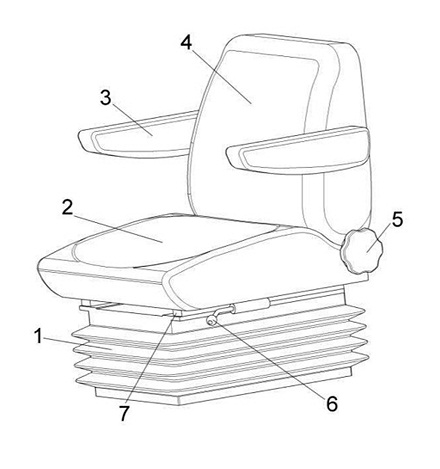

Рисунок 1.37 - Сиденье
1 - чехол; 2 - подушка сиденья;
3 - подлокотник; 4 - спинка; 5 - рычаг фиксации наклона спинки; 6 -
рычаг фиксации продольного перемещения;
7 - рукоятка регулировки сиденья по массе водителя
