1.7.3



Комбайн КЗС-1218. Пульт управления





Пульт управления расположен с правой стороны сиденья оператора (рисунок 1.34).











Рисунок 1.34 - Пульт управления

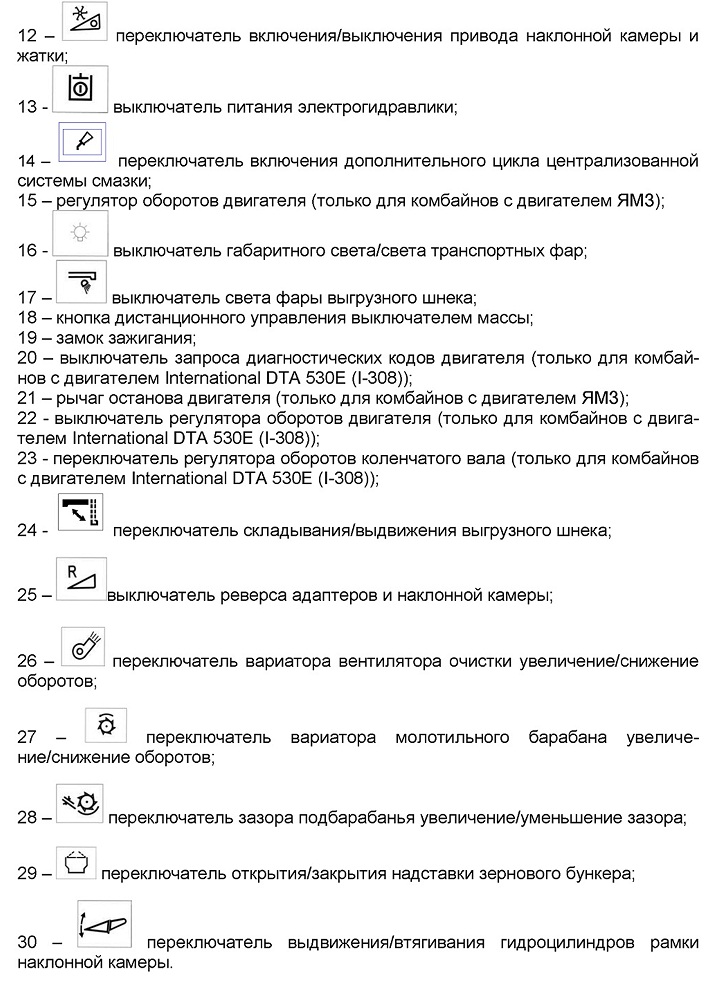

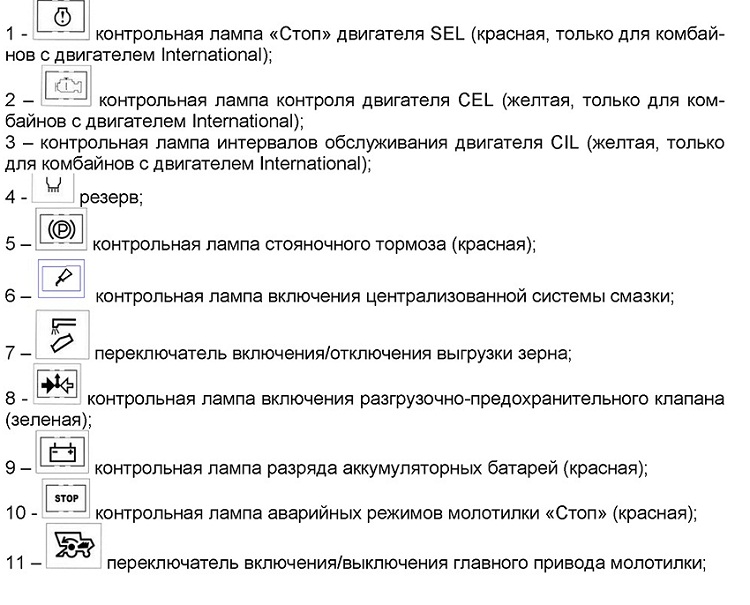

Название пиктограмм кнопок электрооборудования на пульте управления:
