Комбайн КЗС-1218. Шасси молотилки

Шасси молотилки состоит из моста ведущих колес 1 (рисунок 1.18), моста управляемых колес 4, рамы 7, блока шнеков 6, вентилятора 2, опоры 8, устройства тягового 5, стана решетного нижнего 3.

Поворот колес 1, 6 (рисунок 1.19) управляемого моста осуществляется

при помощи гидроцилиндров 7 и 9. Для синхронизации поворота служит поперечная рулевая тяга 8.

Привод колес 10, 16 моста ведущих колес осуществляется от гидромотора через коробку передач 18, полуоси 13, 14 и бортовые редуктора
12, 15.

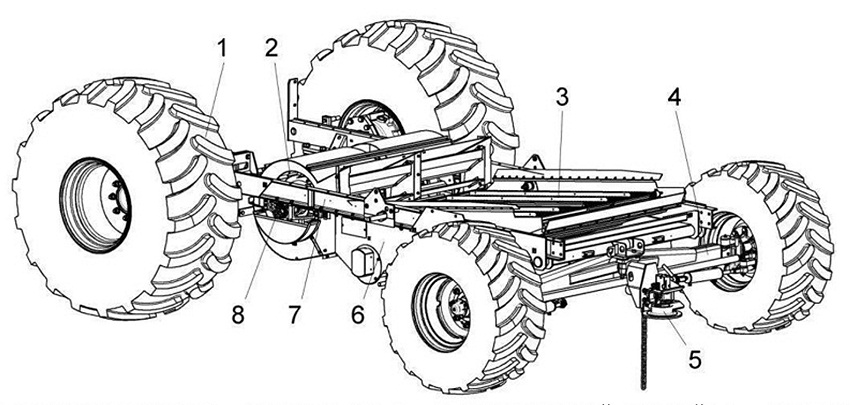

Рисунок 1.18 - Шасси

1 - мост ведущих колес; 2 - вентилятор; 3 - стан решетный нижний; 4 - мост управляемых колес; 5 - устройство тяговое; 6 - блок шнеков; 7 - рама; 8 - опора

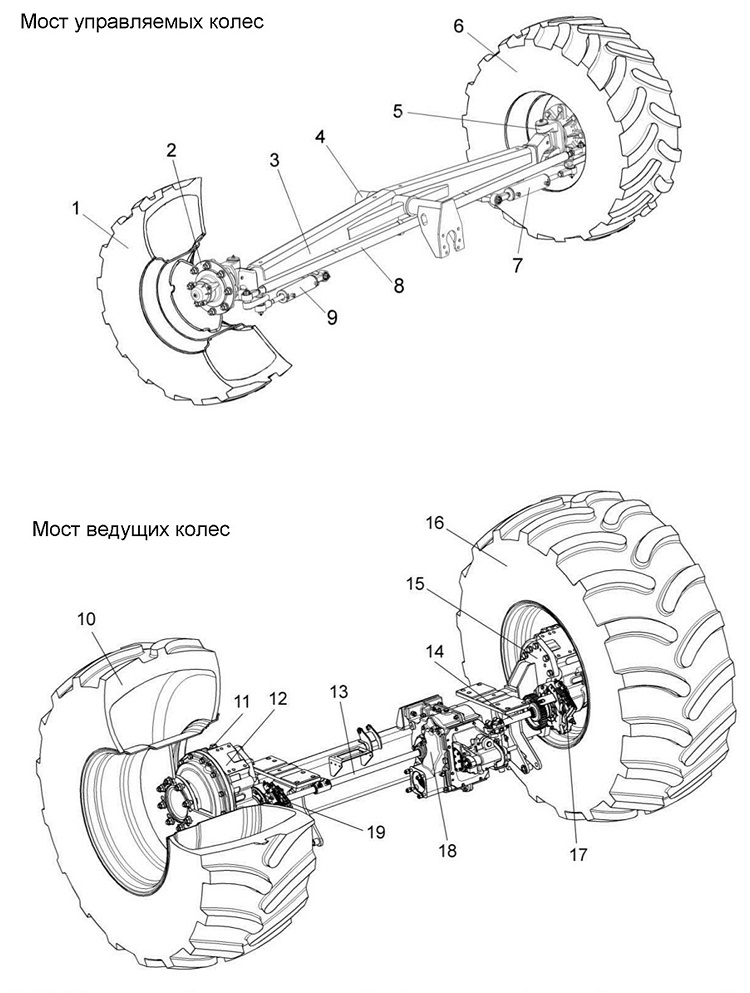

Рисунок 1.19 - Мост управляемых колес. Мост ведущих колес

1, 6, 10, 16 - колеса; 2 - ступица колеса; 3 - балка моста; 4 - ось; 5 - поворотный кулак; 7, 9 - гидроцилиндры; 8 - рулевая тяга; 11 - сапун; 12, 15 - бортовые редуктора;
13, 14-полуоси; 17, 19-тормоза; 18 - коробка диапазонов
