Комбайн КЗС-1218. Бункер зерновой и выгрузное устройство
Бункер зерновой (рисунок 1.14) предназначен для сбора зерна во время
работы комбайна. Для удобства наблюдения за заполнением и выгрузкой
зерна из бункера на передней боковине корпуса размещено смотровое окно
12. Для взятия пробы зерна из бункера в процессе работы комбайна
предназначено окно пробоотборника 11. На передней боковине в бункере
расположены датчики АСК для звуковой и световой сигнализации о
заполнении бункера зерна на 70 и 100%. Крышка 1 закрывает лаз бункер.
Крыша бункера 2 предназначена для защиты от атмосферных осадков и
увеличения объема бункера за счет ее трансформации.
Выгрузное устройство предназначено для выгрузки зерна из бункера в
транспортное средство. Шнек поворотный выгрузной 5 может быть установлен
при помощи гидроцилиндра в рабочее и транспортное положение, управление
осуществляется из кабины комбайна. В транспортном положении выгрузной
шнек поддерживается опорой. Для осуществления выгрузки зерна устройство
снабжено приводом шнека с механизмом включения.

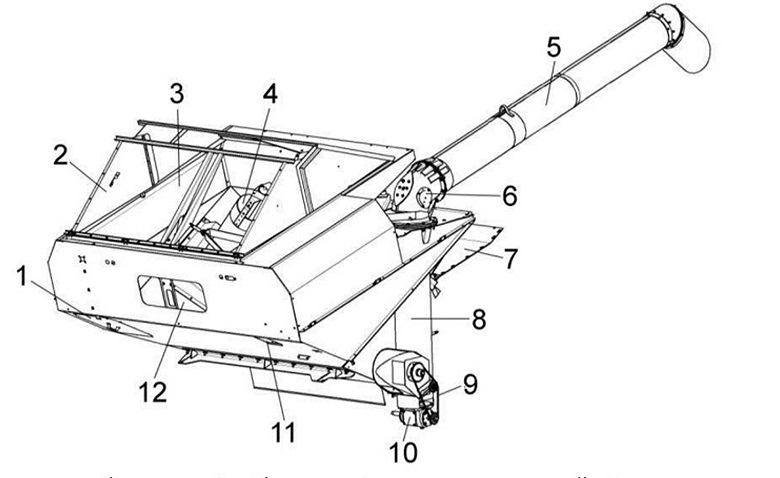

Рисунок 1.14- Бункер зерновой
1 - крышка; 2 - крыша бункера; 3 - бункер; 4 -
шнек загрузной; 5 - шнек поворотный выгрузной; 6 - отвод с редуктором; 7
- настил; 8 - шнек наклонный выгрузной; 9 - цепная передача привода
шнека горизонтального; 10 - редуктор; 11 - окно пробоотборника;
12 - смотровое окно
