Комбайн КЗС-1218. Аппарат молотильный

Молотильный аппарат состоит из корпуса, бильного молотильного барабана 5 (рисунок 1.9), барабана-ускоряющего 2, подбарабанья 1, механизма регулировки подбарабанья, отбойного битера 6, камнеуловителя 8, и механизмов привода рабочих органов.

Рифленые бичи 4 закреплены на подбичниках остова молотильного барабана 5 поочередно.

Привод молотильного барабана осуществляется клиноременным вариатором с устройством для автоматического натяжения ремня при увеличении крутящего момента.

Вал шестилопастного отбойного битера является одновременно контрприводом наклонной камеры и молотильного барабана.

Основание 1 (рисунок 1.10) и щит 2 камнеуловителя образуют полость для улавливания посторонних предметов, попадающих в молотильный аппарат с хлебной массой.

Очистка полости камнеуловителя осуществляется через откидную крышку 6, которая фиксируется прижимами 3 гайками-барашками 5.
Подбарабанье двухсекционное состоит из переднего 12 (рисунок

1.11) и заднего подбарабанья 9, подвешено с помощью тяг 2, 8, 10, 13 стяжек 6 и рычагов 7,11.

Изменение (увеличение / уменьшение) зазора переднего и заднего подбарабанья производится электромеханизмом 14, при помощи переключателя зазора подбарабанья на пульте управления в кабине комбайна.

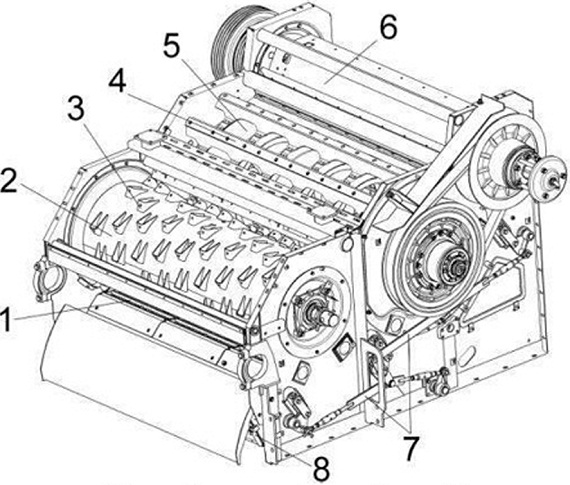

Рисунок 1.9-Аппарат молотильный

1 - подбарабанье; 2 - барабан ускоряющий; 3 - колпак; 4 - бич; 5 - барабан молотильный; 6 - отбойный битер; 7 - подвески подбарабанья; 8 - камнеуловитель

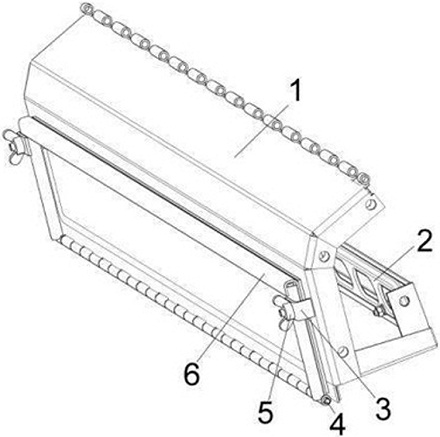

Рисунок 1.10 - Камнеуловитель

1 - основание; 2 - щит; 3 - прижим; 4 -ось; 5 - гайка-барашек; 6 - крышка

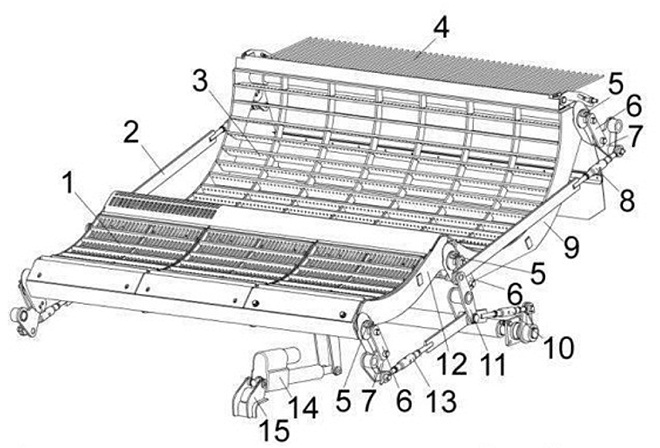

Рисунок 1.11 - Подбарабанье

1 - деки переднего подбарабанья;
2, 8, 10, 13 - тяги; 3 - дека заднего подбарабанья; 4 - решетка пальцевая; 5 - фиксаторы; 6 - стяжки; 7, 11 - рычаги;
9 - каркас заднего подбарабанья;
12 - каркас переднего подбарабанья; 14 - электромеханизм; 15 - кронштейн
