1.6.2.6
Комбайн КЗС-1218. Соломоизмельчитель
Соломоизмельчитель (рисунок
1.15), с входящим в него дефлектором 1, предназначен для измельчения и
распределения по полю соломы. При необходимости, его можно без демонтажа
с комбайна перенастроить в положение для укладки соломы в валок.
На боковинах корпуса измельчителя 2 в подшипниках установлен ротор
измельчителя 4 с закрепленными на нем шарнирно ножами 5. На боковинах
корпуса также закреплена ножевая опора 6 с установленными на ней ножами.
В ножевой опоре 6 предусмотрены овальные отверстия, позволяющие
поворачивать ее совместно с ножами для изменения длины измельчения.
На корпус измельчителя 2 шарнирно навешивается дефлектор 1 и фиксируется
полозами 8 на одном из пазов соответственно в одном из положений:
транспортном; при укладке соломы в валок; при разбрасывании измельченной
соломы по полю (на
рисунке 1.15 полозы 8 зафиксированы в пазе гайкой 7 - при разбрасывании
измельченной соломы по полю). Между боковинами корпуса на оси шарнирно
закрепляется заслонка 3, при помощи рукоятки сектора 9 заслонка может
быть откинута вперед или назад и зафиксирована гайка-миЮ на осях
приваренных к боковинам корпуса измельчителя 2 и проходящих через
продольные пазы секторов (на рисунке 1.15 заслонка 3 откинута назад).
Привод вала ротора измельчителя осуществляется посредством двух
клиноременных передач от главного привода, расположенного на правой
стороне молотилки самоходной.
В положении, когда заслонка 3 откинута вперед, включение контрпривода
соломоизмельчителя запрещено.
В конструкции соломоизмельчителя предусмотрена блокировка запрета
включения главного контрпривода.

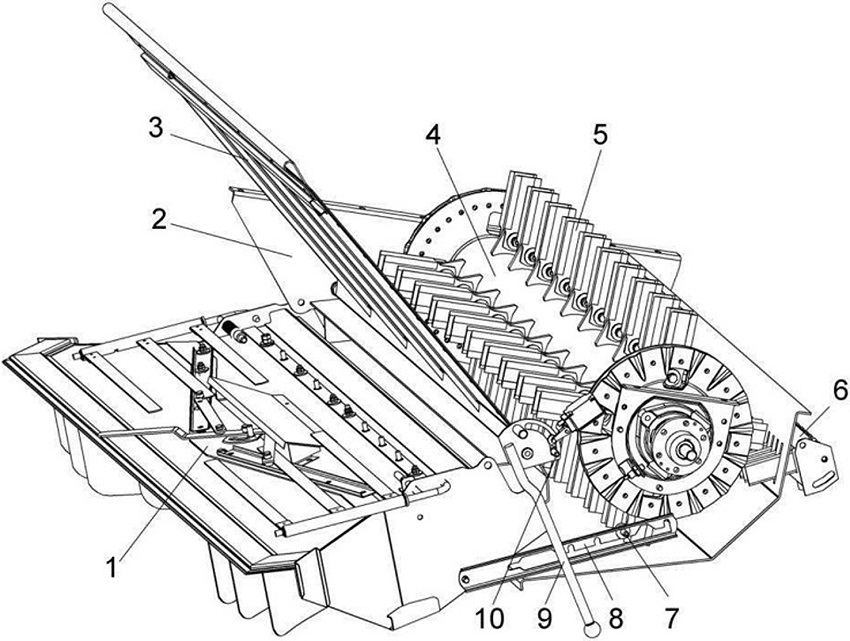

Рисунок 1.15. Соломоизмельчитель
1 - дефлектор; 2 - корпус измельчителя; 3 -
заслонка; 4 - ротор измельчителя; 5 - нож; 6 - ножевая опора; 7, 10 -
гайки; 8 - полоз; 9 - рукоятка сектора
